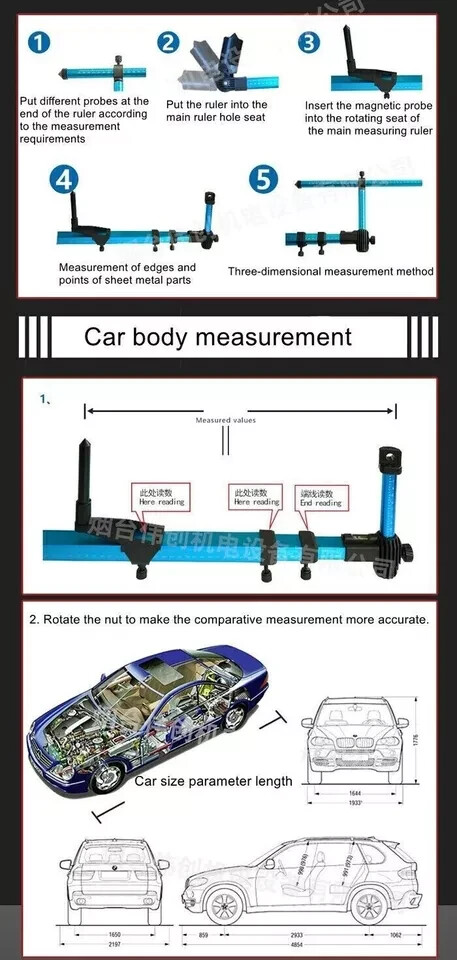

Anwendung:

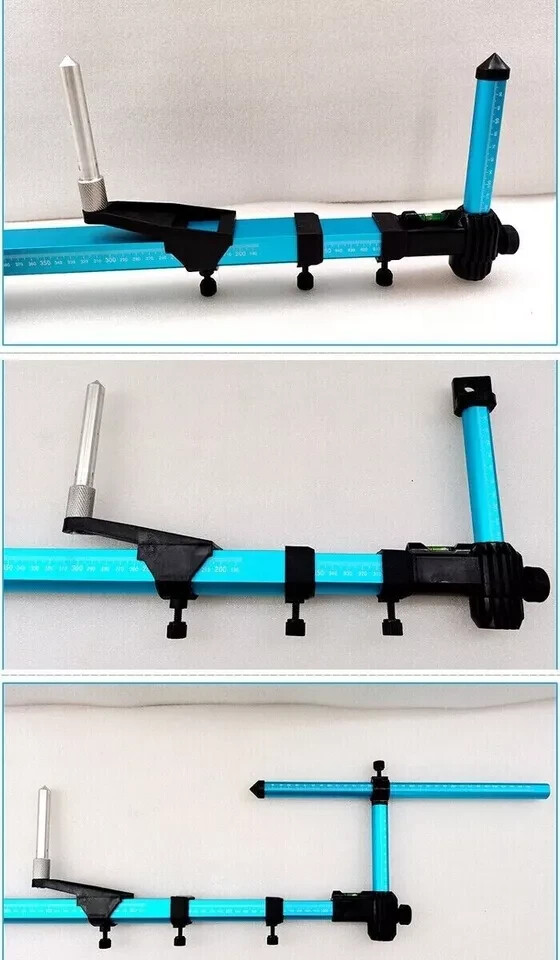

1. Bei Messungen kleiner Abmessungen (bis 900 mm) ist kein Ausziehen des Messstabs erforderlich. Nutzen Sie den Schieber entsprechend der Position des Messpunkts.

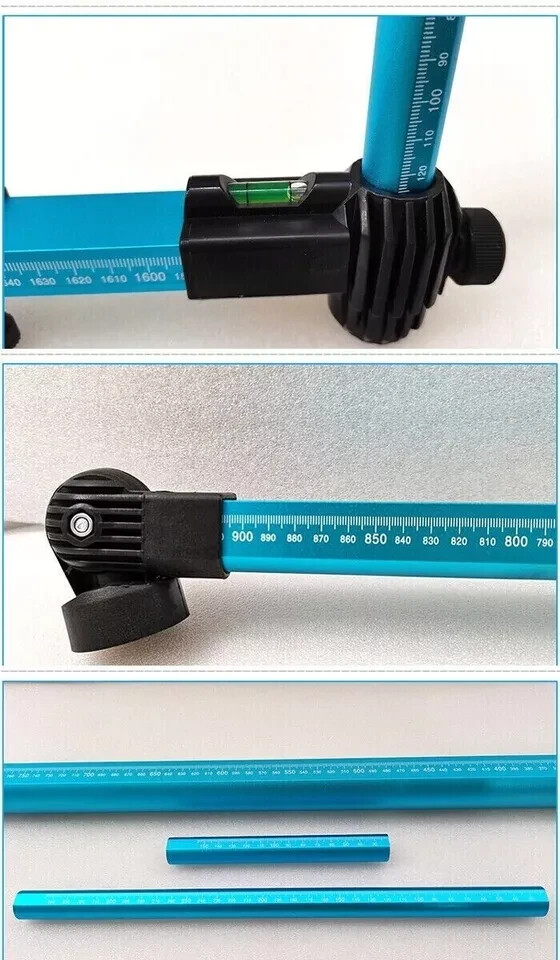

2. Die Libelle (Wasserwaage) zeigt die korrekte Ausrichtung an. Der Messwert wird am Schieber abgelesen.

3. Bei Messungen von ca. 1800 mm wird der ausziehbare Innenstab verwendet; die Ausrichtung erfolgt anhand der Libelle. Der Messwert wird am Schieberhalter abgelesen. Ziehen Sie den Messstab während der Messung gleichmäßig aus (unter Beachtung der Libellenanzeige).

4. Der vertikale Messstab wird direkt am Messpunkt angesetzt, in der Höhe verstellt und in der vertikalen Position fixiert, wobei die Ausrichtung mittels Libelle kontrolliert wird.

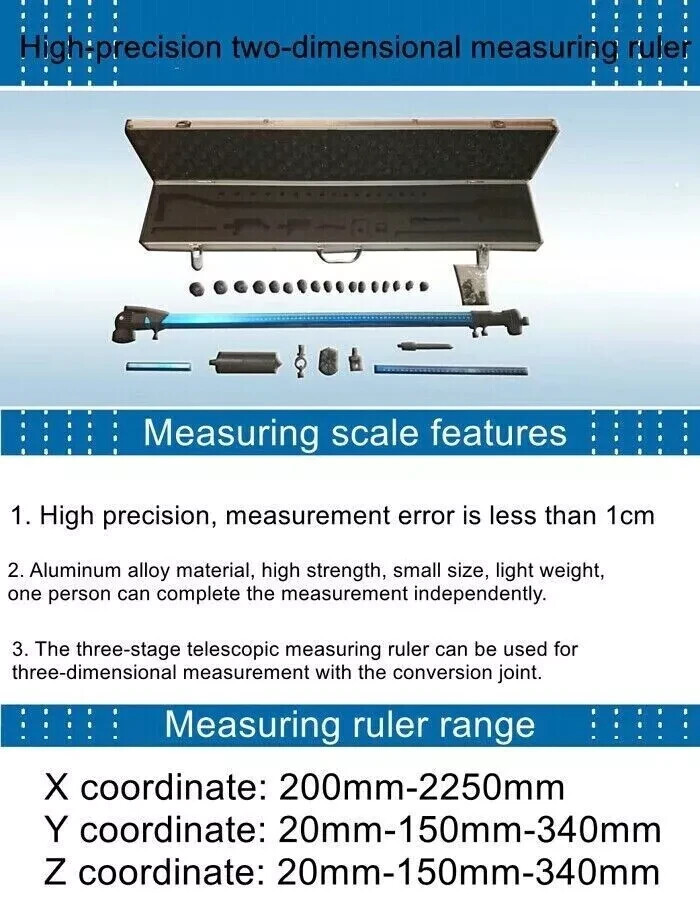

Eigenschaften:

1. Hohe Präzision, Messfehler unter 1 mm

2. Material: Aluminiumlegierung (hohe Festigkeit); kompakt und leicht, Messung durch eine Person allein durchführbar

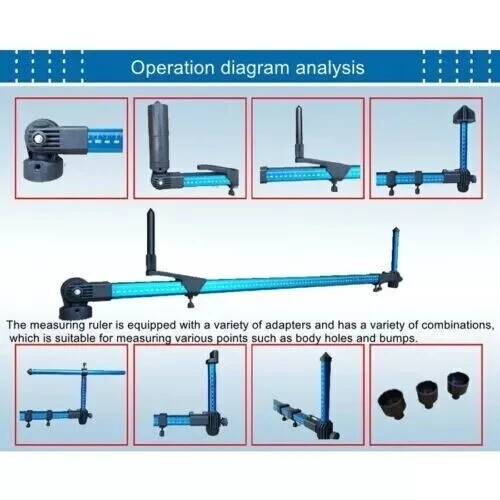

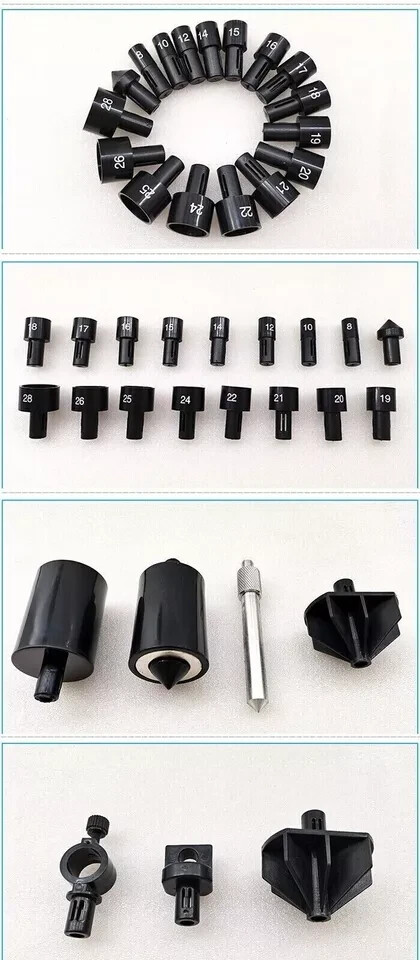

3. Ermöglicht auch 3D-Messungen mittels Adapteranschluss

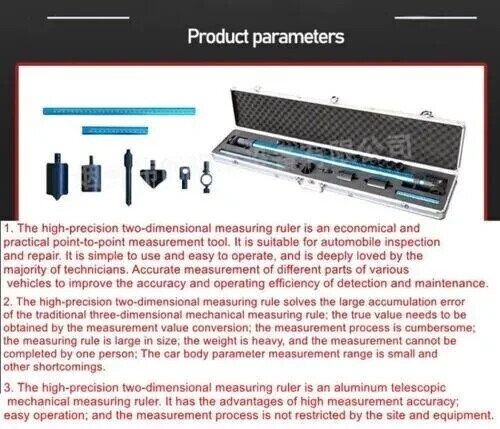

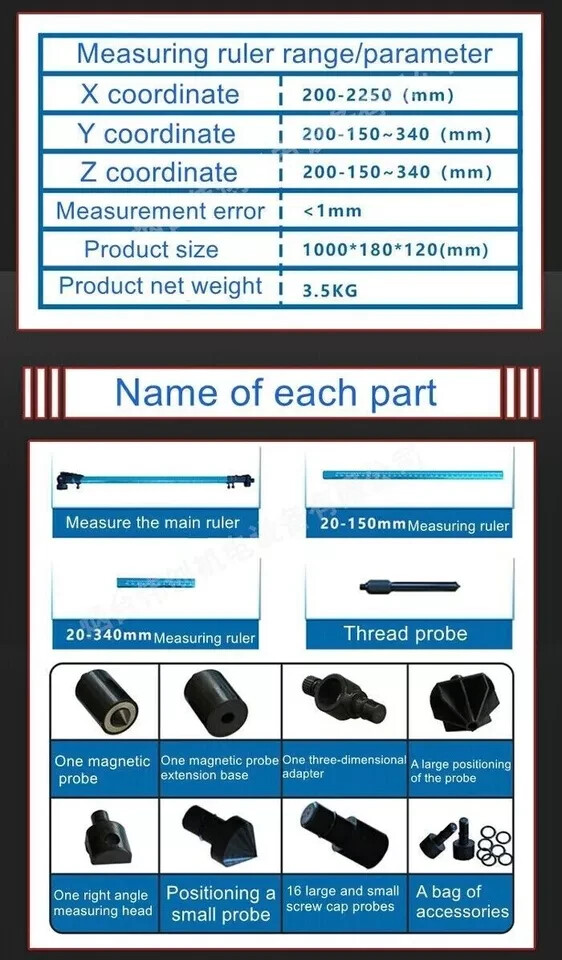

Technische Daten:

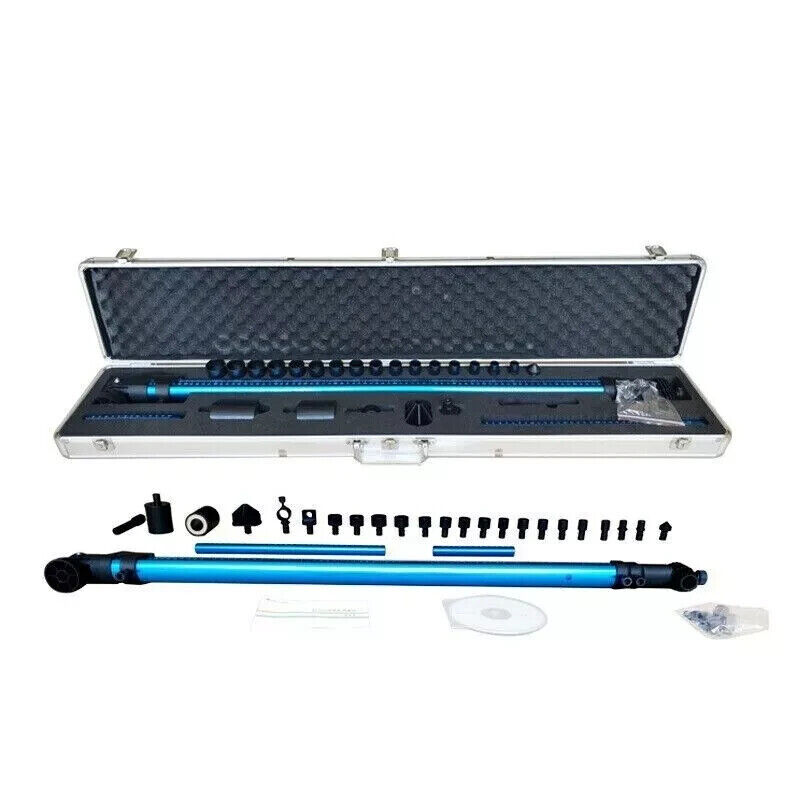

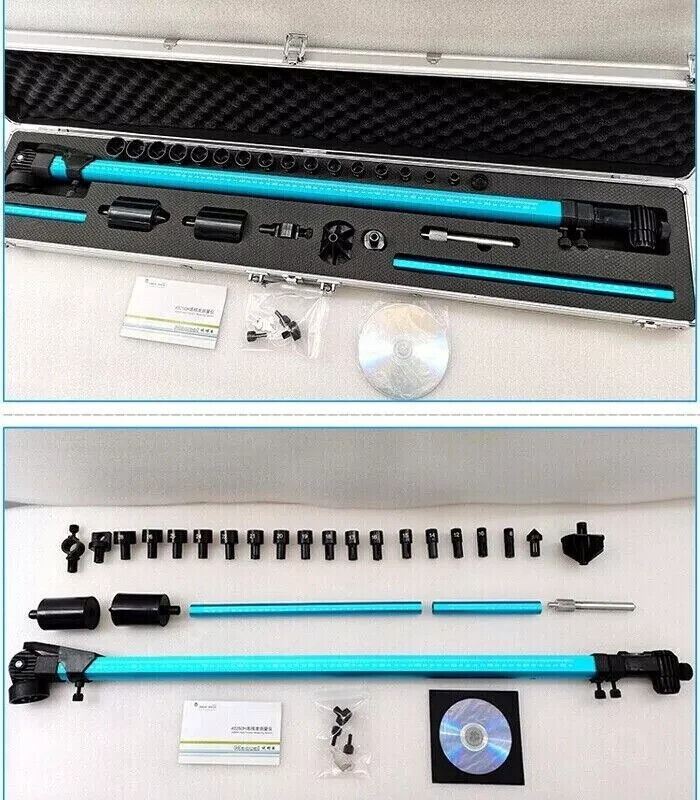

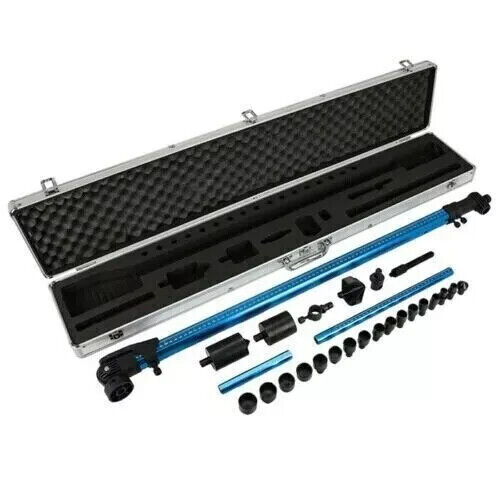

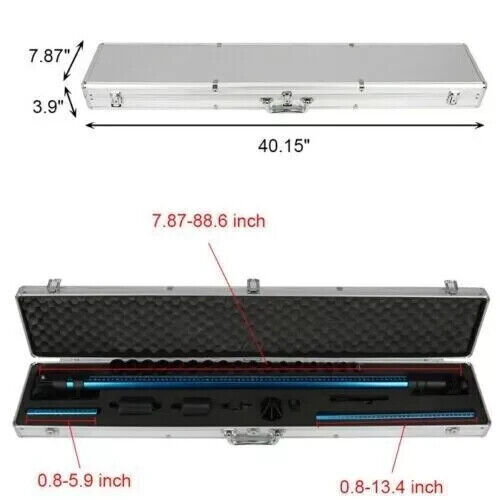

Produktabmessungen (inkl. Aluminiumkoffer): 102 × 20 × 12 cm

Material: Aluminiumlegierung

Farbe: Blau-Schwarz

Messbereich, X-Achse: 200 mm ~ 2250 mm / 7,87–88,6 Zoll

Y-Achse: 20 mm ~ 150 mm (oder 340 mm) / 0,8–5,9 Zoll oder 13,4 Zoll

Z-Achse: 20 mm ~ 150 mm (oder 340 mm) / 0,8–5,9 Zoll oder 13,4 Zoll

Verpackungsmaße: 104 × 20 × 10 cm / 41 × 7,87 × 3,9 Zoll

Bruttogewicht: 4,4 kg
