Grün ABS für EMI Filter 2A 4A 10A 18A zur Netzteil Reinigung
DESCRIPTION


Eigenschaften:

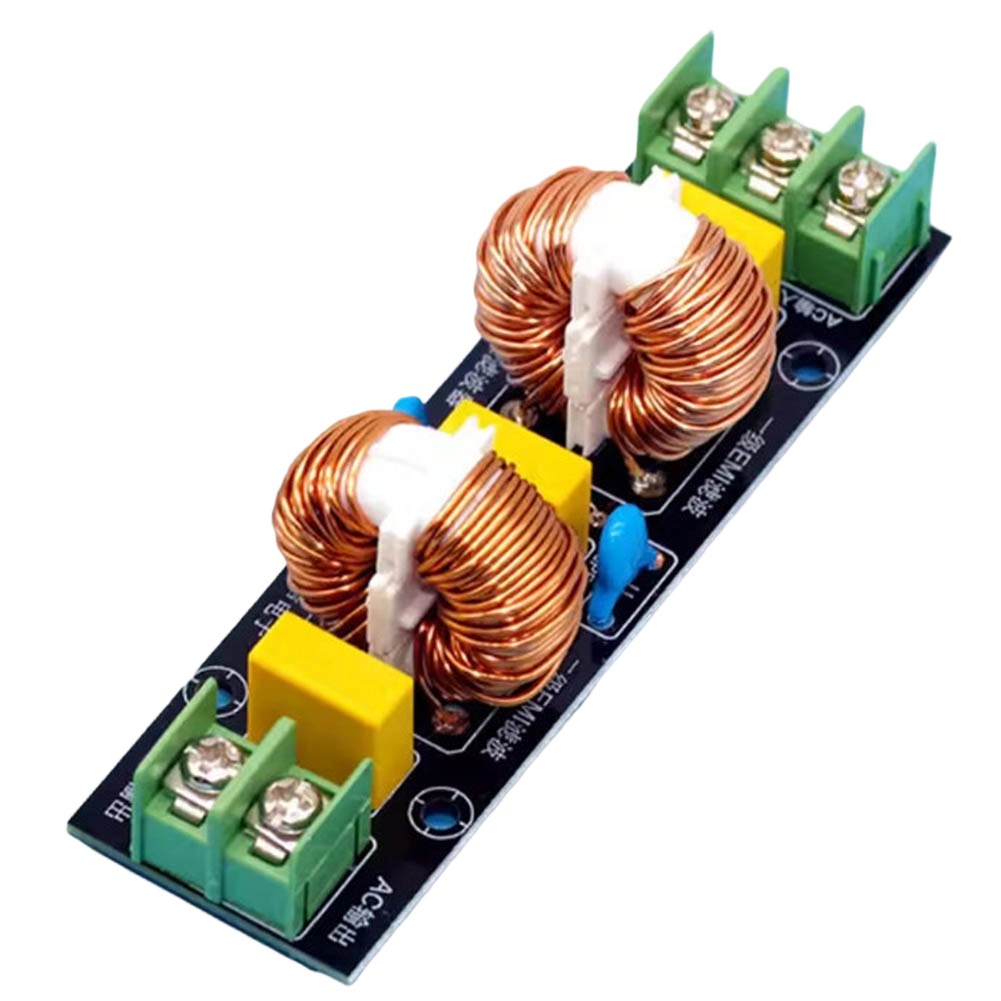

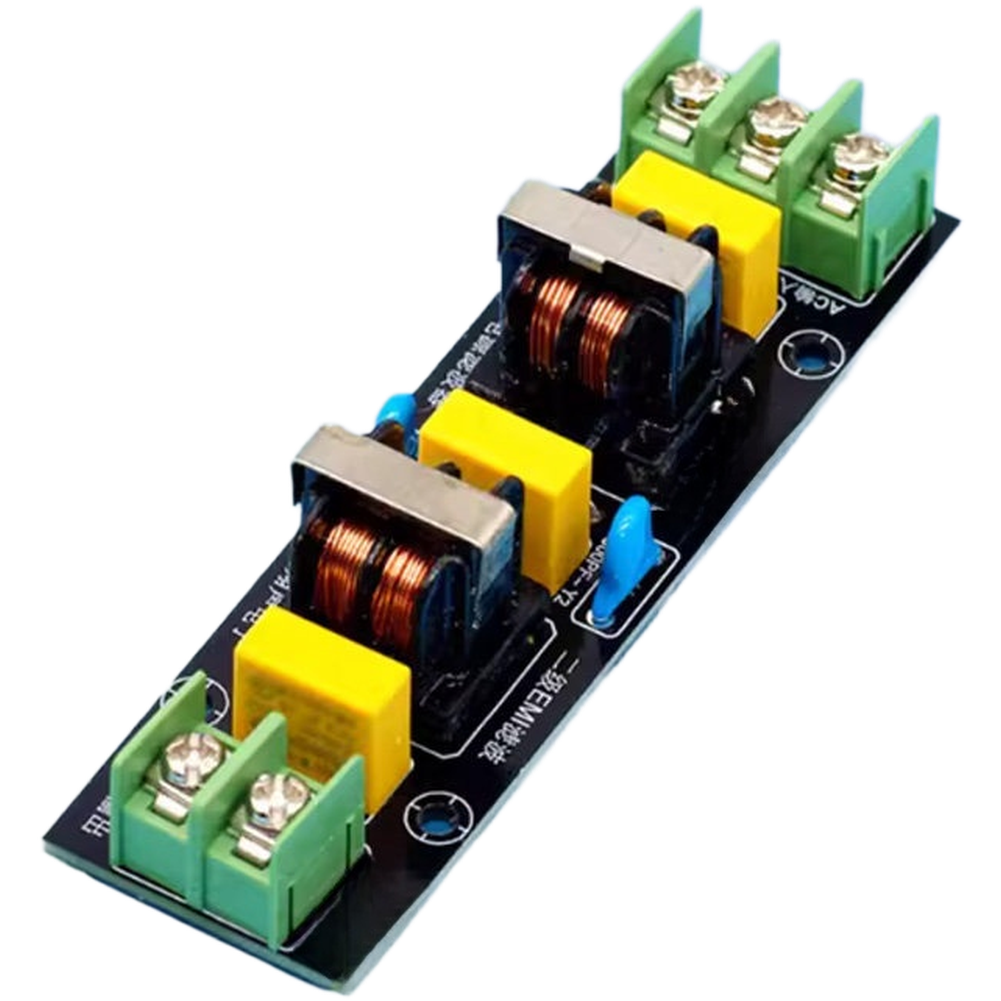

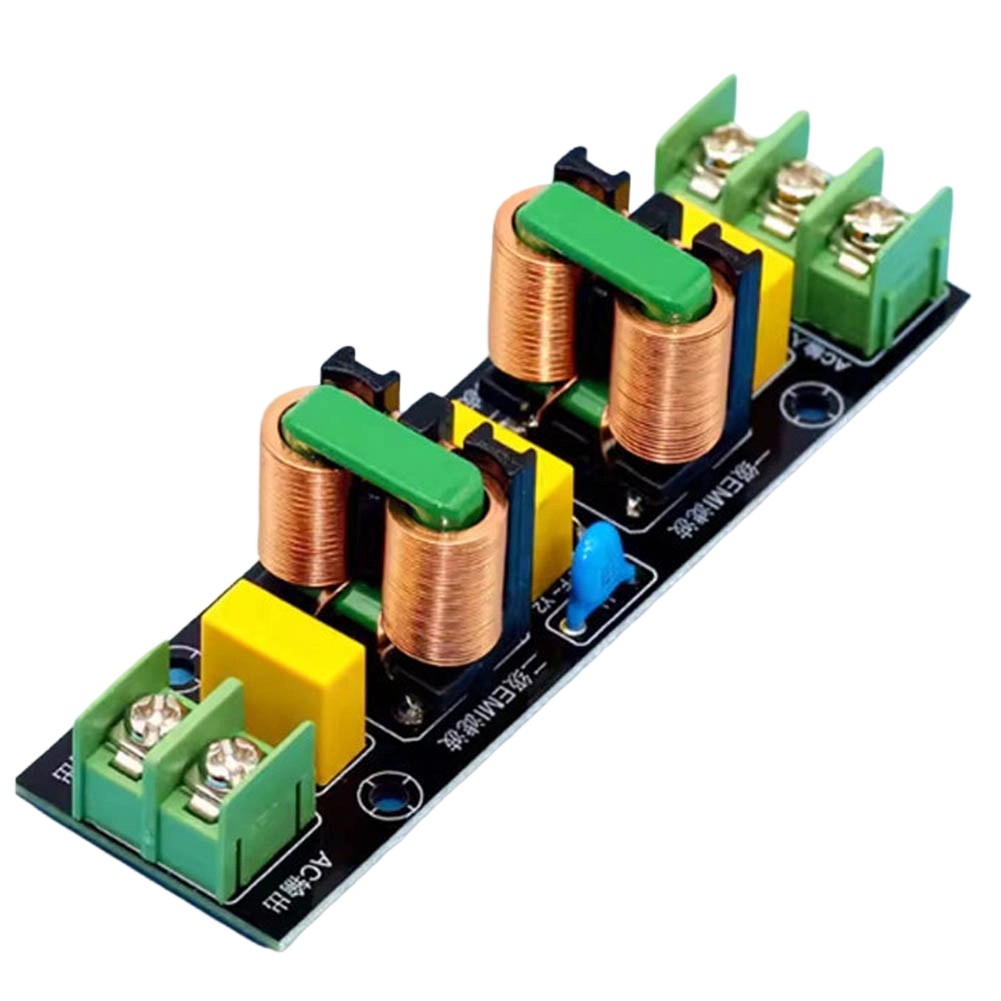

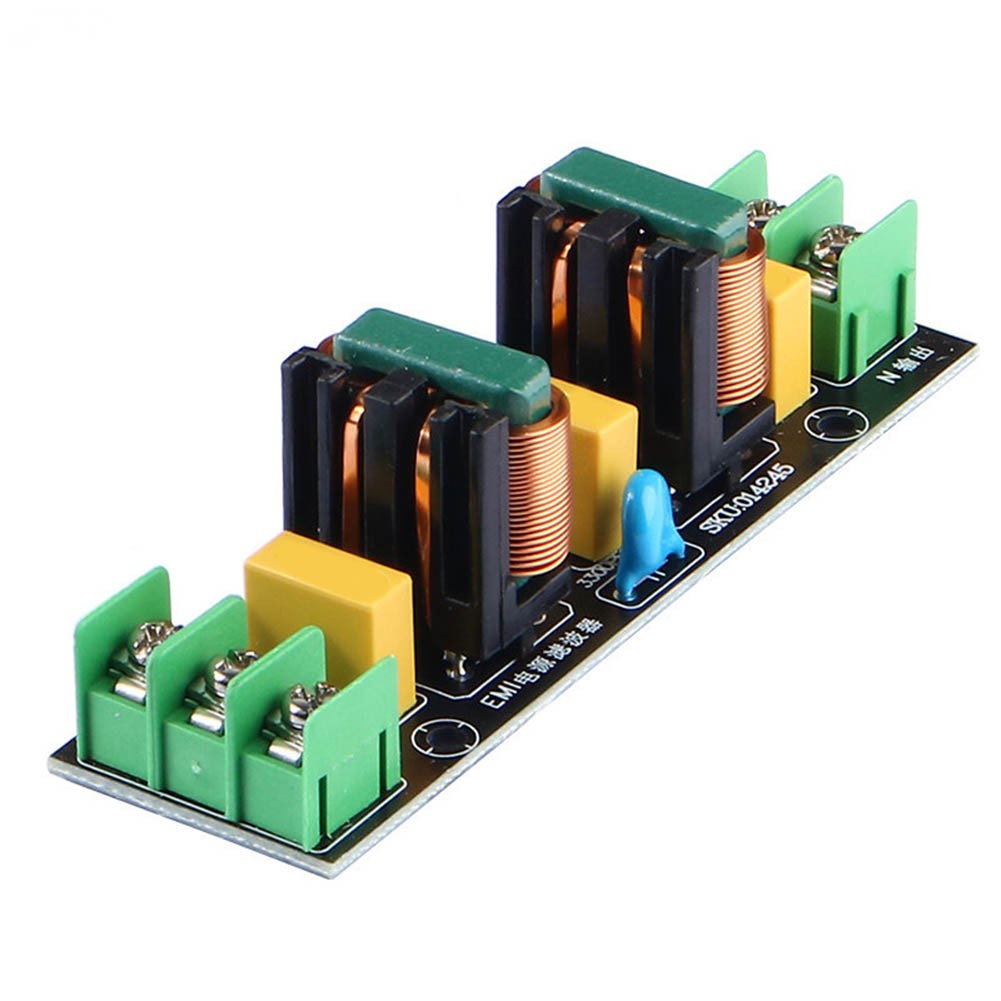

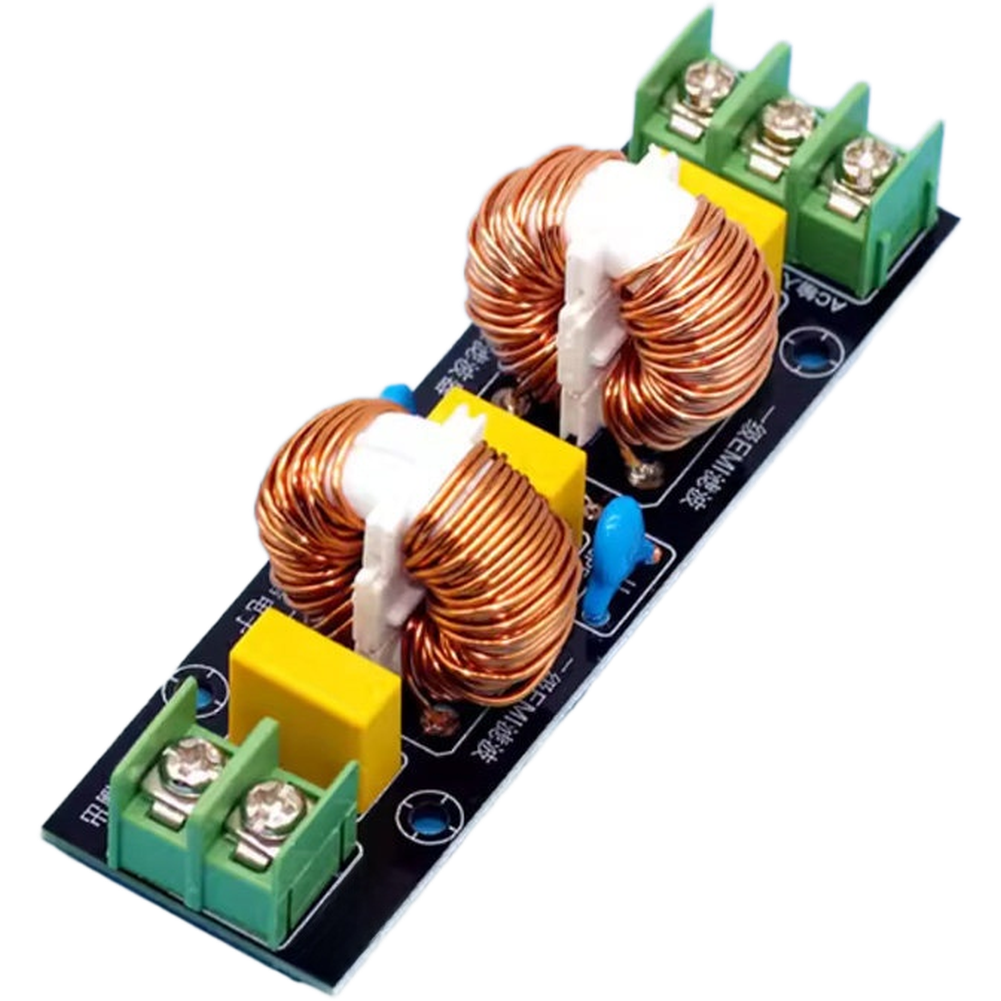

1. Für EMI Filterung: Reduziert effektiv Elektromagnetik und sorgt für eine stabile Stromversorgung. Die Innenschaltung des zweistufigen Verbundes für EMI Filter sorgt durch seine zweistufige (auch zweiteilige) Filterung für eine bessere Geräuschunterdrückung. Es kann in einigen Benutzerumgebungen schnelle vorübergehende Bursts mit Wiederholfrequenzen von mehreren Kilohertz unterdrücken.

2. Bei Verwendung mit einem Decoder oder Strom kann dieses hochfrequente Stromversorgungsgeräusche filtern, Netz eliminieren, die Stromversorgung reinigen, die Klangqualität erheblich verbessern, die Auflösung verbessern und den Hintergrund beruhigen.

3. Der Eingang GND muss an das Massekabel des Netzteils angeschlossen werden und kann je nach Situation auch an das Gehäuse angeschlossen werden. Beim Löten der Gleichtaktinduktivität bitte auf die Richtung achten und entsprechend den Markierungen und Bildern auf der Platine einbauen und löten.

4. Allgemeinwissen über Hochfrequenzelektromagnetisch (für EMI) Filter: Für hochfrequente elektromagnetische (für EMI), gibt es in der Regel drei Techniken zur Netzteilfilterung, um Rauschen zu unterdrücken. In der Praxis kommen häufig zwei oder sogar mehr dieser Techniken in Kombination zum Einsatz. Diese sind: Hinzufügen eines Kondensators zwischen den spannungsführenden und neutralen Drähten des Netzteils, d.h. eines X-Kondensators. Kondensatoren vom Typ X2 sind in erster Linie zur Eliminierung des Differenzmodus mit einem Kapazitätsbereich von 0,01 uF - 0,47 uF. Zwischen den Strom- und Masseleitungen wird ein Y-Typ Kondensator hinzugefügt. Kondensatoren vom Typ Y2 sind auch, in erster Linie zur Eliminierung des Gleichtakts, mit einem Kapazitätsbereich von 2200 pF bis 0,1 uF. Um den Ableitstrom zu reduzieren, darf die Kapazität 0,1uF nicht überschreiten; ein 3300pF Kondensator ist für diese Platine.

Gleichtaktunterdrückung wird durch Gleichtaktdrosseln (Unterdrückungsspulen auf den beiden Stromleitungen) erreicht. Bei hohem Nennstrom sollte der Drahtdurchmesser der Gleichtaktdrossel entsprechend erhöht werden, um dem größeren Strom standzuhalten. Darüber hinaus kann eine entsprechende Erhöhung der Induktivität die niederfrequenten Dämpfungseigenschaften verbessern; in dieser Schaltung wird eine 10-MHz-Induktivität verwendet.


Technische Daten:

Teilename: Filtermodul

Material: ABS

Farbe: Grün

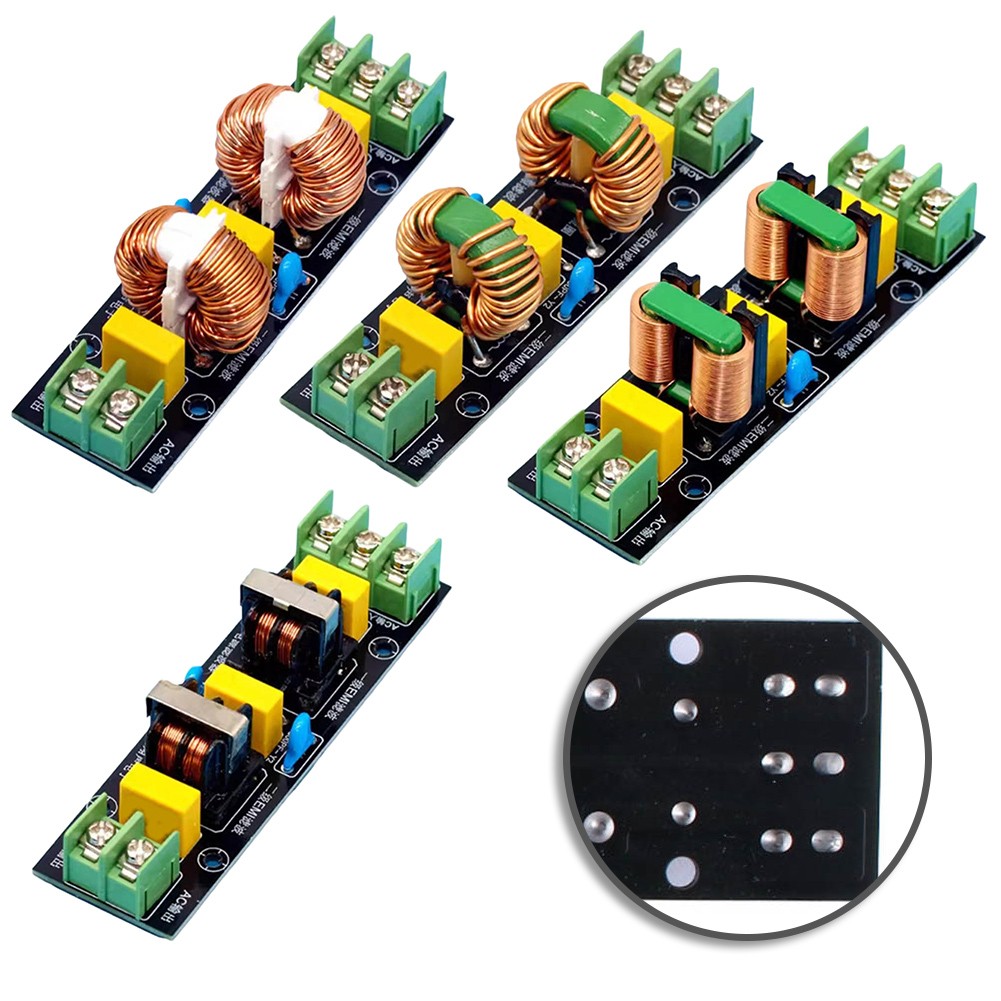

Größe: 2A: 9,5*2,8*2,5 cm

4A: 9,5*2,8*3 cm

10A: 9,5*2,8*3 cm

18A: 9.5*2.8*3.2 cm

Eingangsspannung: Einphasig AC 110-250V

Ausgangsspannung: Einphasig AC 110-250V

Nennlaststrom: 2A-18A

Eingangsport: Dreidrahtiger 7,62 mm Buchseneingang

Output Port: Two-Wire 7,62mm Socket Output


Packungsinhalt:

1 * Filtermodul


Hinweis:

1. Die tatsächliche Farbe des Artikels kann aufgrund vieler Faktoren wie Helligkeit Ihres Monitors und Lichthelligkeit geringfügig von den auf der Website gezeigten Bildern abweichen.

2. Bitte erlauben Sie leichte manuelle Messabweichungen für die Daten.
