1. Produktübersicht

2. Kernvorteile

• Stufenlose Winkelverstellung von 0-90°: Das innovative teleskopierbare Strukturdesign in Kombination mit Doppel-Drehgelenken ermöglicht eine stufenlose Neigungswinkelverstellung von 0-90°. Ohne Austausch der Halterung kann es an die Lichtverhältnisse aller vier Jahreszeiten angepasst werden und maximiert die Solarenergienutzung. Es ist die bevorzugte Solar Halterung für Balkon- und Wohnmobil-Photovoltaik.

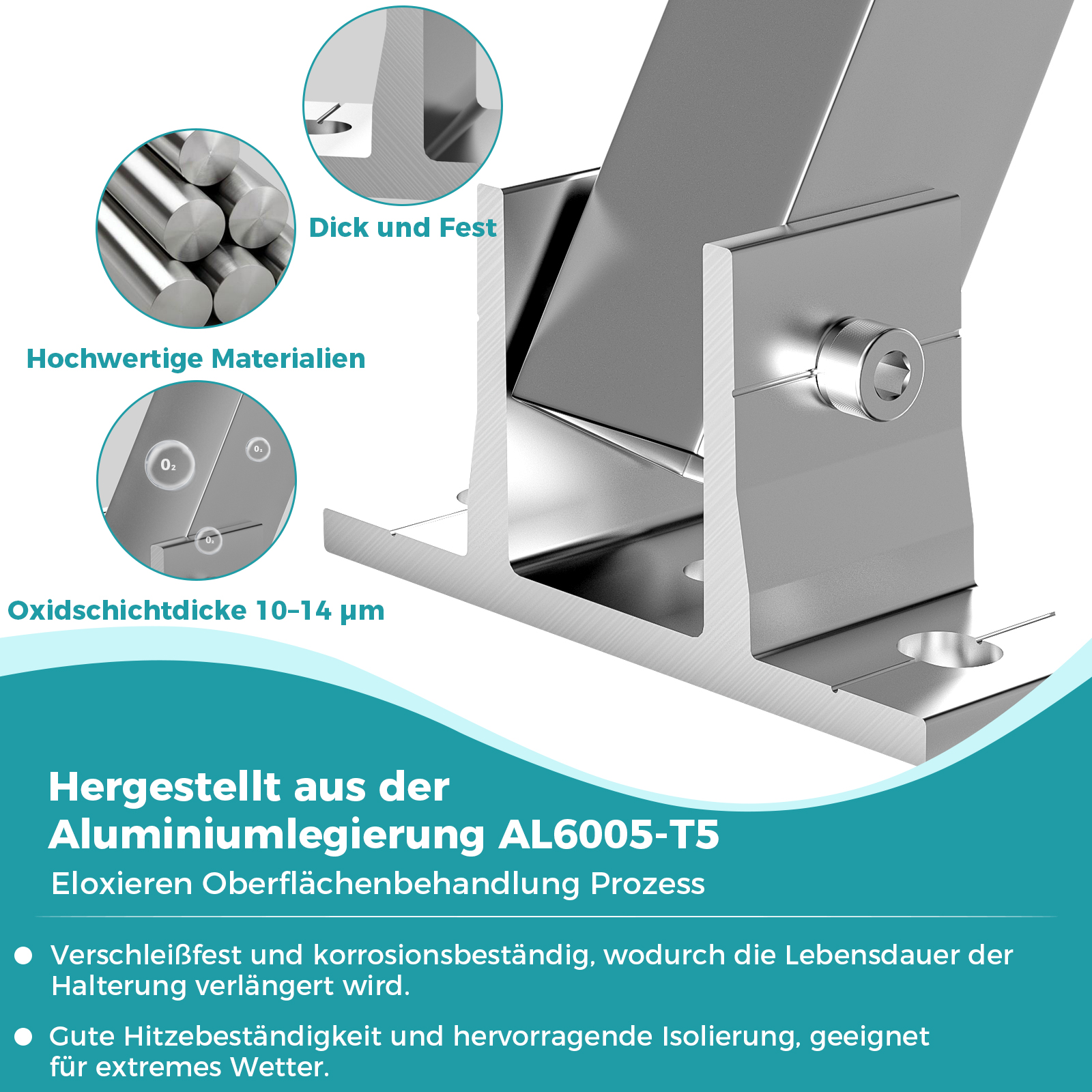

• Wetterbeständiges Material in Luftfahrtqualität: Der Hauptkörper der Solarpanel Halterung besteht aus AL6005-T5 Luftfahrt-Aluminiumlegierung und die Oberfläche ist hartanodisiert. Sie ist korrosionsbeständig, salznebelbeständig und rostet nicht. Selbst in rauen Umgebungen wie Küstengebieten und sauren Regengebieten beträgt ihre Lebensdauer über 25 Jahre, was der Lebensdauer von Photovoltaik-Modulen entspricht.
• Extrem hohe Tragfähigkeit für sicheren Halt: Das Design mit verstärkten Blechen und dreieckiger mechanischer Struktur verleiht einer einzelnen Solar Halterung eine statische Tragfähigkeit von ≥200 kg. 4 Halterungen können 2 Standard-Solarmodule (1,6×1 m) stabil stützen. Die Windbeständigkeit erreicht Klasse 12 und die seismische Leistung ist hervorragend.

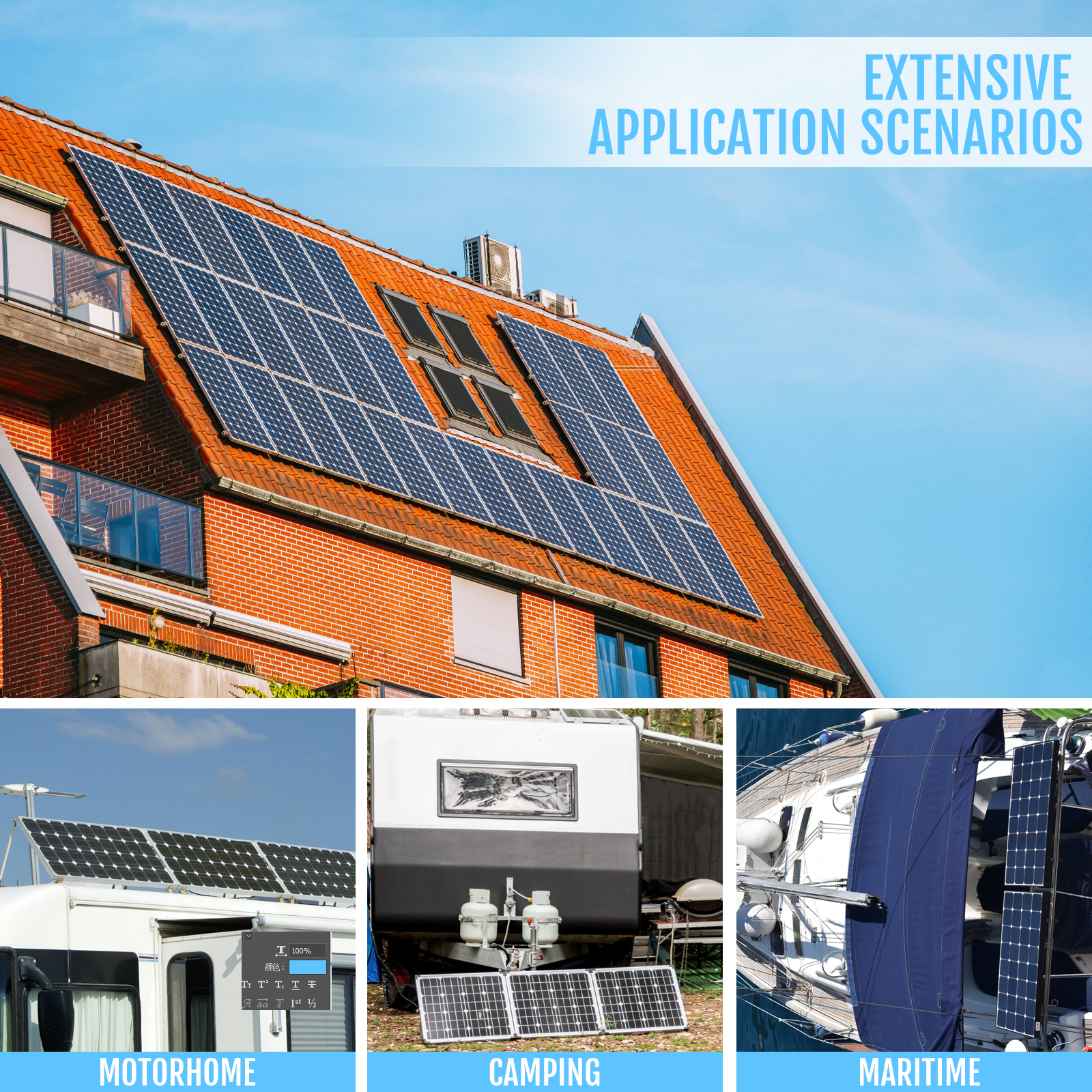

• Universelle Kompatibilität für alle Szenarien: Passt zu allen Standard-Kristall-Solarmodulen mit einer Dicke von 30-50 mm. Kann direkt auf Flachdächern, Zementböden, Balkongeländern, Wohnmobildächern, Schiffsdecks und vielen anderen Grundflächen montiert werden. Ein Satz Solarpanel Halterung erfüllt verschiedene Installationsanforderungen.
• Schnelle Installation ohne Schweißen: Alle Zubehörteile sind vormontiert und mit kompletten Edelstahl-Montageschrauben und Unterlegscheiben ausgestattet. Die gesamte Installation kann nur mit einem Schraubenschlüssel durchgeführt werden. Es sind keine Fachkenntnisse oder Schweißwerkzeuge erforderlich. Ein normaler Benutzer kann die Installation eines Satzes Halterungen in 15 Minuten abschließen.
• Benutzerfreundliches Detaildesign: Die Basis ist mit länglichen Installationslöchern versehen, die an Installationsgrundlagen mit unterschiedlichen Lochabständen angepasst sind. Die Drehgelenke verfügen über ein rutschfestes Verriegelungsdesign. Nach Einstellung des Winkels genügt es, die Schrauben anzuziehen, u
  m eine feste Fixierung zu gewährleisten, die sich nicht durch Vibrationen oder starken Wind verschiebt.

4. Installations- und Bedienungsanleitung

Sicherheitshinweis

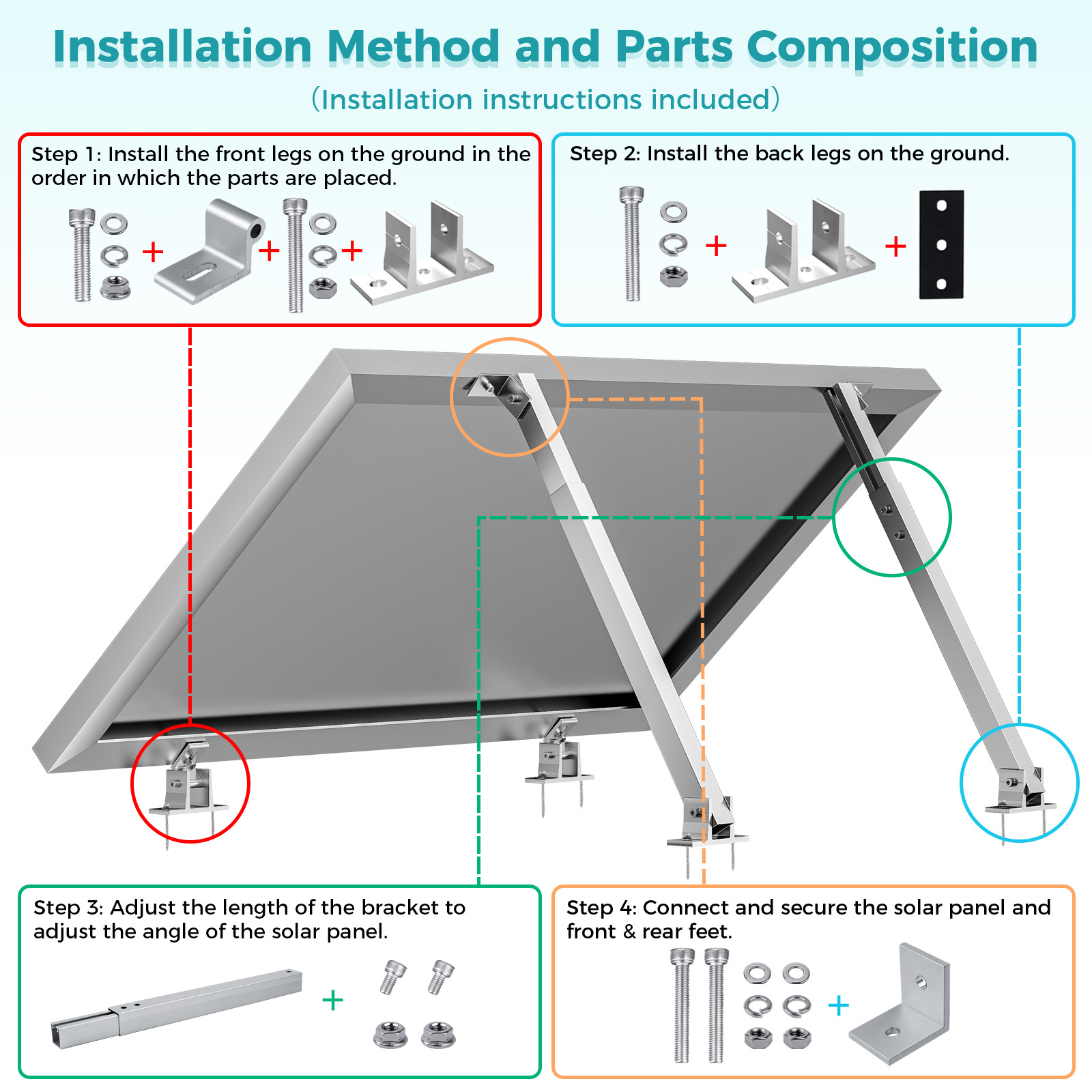

Installationsschritte

1. Markieren Sie gemäß den Abmessungen der Solarmodule und der Montageanordnung die Installationspunkte von 4 Solar Halterungen auf der Installationsgrundlage. Stellen Sie sicher, dass die Punkte eine rechteckige Verteilung bilden und sich in derselben horizontalen Ebene befinden.
2. Bohren Sie mit einer Bohrmaschine Führungsbohrungen mit einem Durchmesser von 6 mm an den markierten Punkten (bei Holzgrundlagen kann das Vorbohren entfallen). Richten Sie die untere Basis der Solarpanel Halterung an den Punkten aus und befestigen Sie die Basis fest mit den mitgelieferten Edelstahl selbstschneidenden Schrauben und Gummiunterlegscheiben.

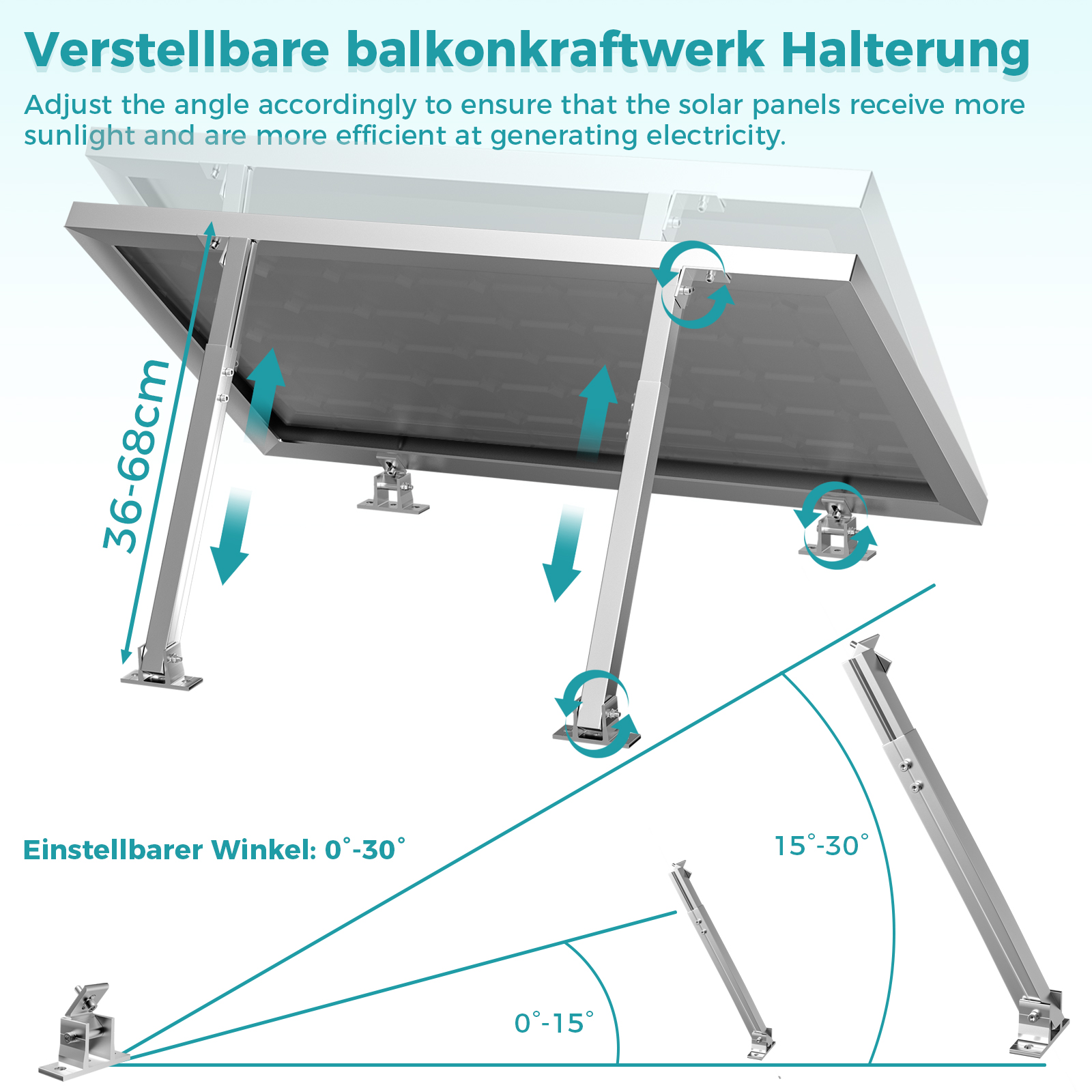

3. Lösen Sie die Verriegelungsschrauben an den Drehgelenken der Halterung, stellen Sie die Solar Halterung auf den optimalen Stromerzeugungs-Neigungswinkel ein (im Allgemeinen lokaler Breitengrad +5°) und ziehen Sie dann die Verriegelungsschrauben an, um den Winkel zu fixieren.
4. Legen Sie das Solarmodul vorsichtig auf die oberen Basen der 4 Solarpanel Halterungen und befestigen Sie das Photovoltaik-Modul mit den mitgelieferten Schrauben an den oberen Basen.
5. Überprüfen Sie nacheinander die Festigkeit aller Schrauben und bestätigen Sie, dass das Solarmodul nicht wackelt und nicht geneigt ist. Die Installation ist abgeschlossen.

Wartung im täglichen Gebrauch

• Überprüfen Sie alle 3 Monate die Festigkeit der Schrauben aller Solar Halterungen und ziehen Sie sie bei Lockerheit sofort nach.
• Reinigen Sie alle 6 Monate Staub, Laub und andere Verunreinigungen von der Oberfläche der Halterungen, um eine Beeinträchtigung der Wärmeableitung und der Strukturfestigkeit zu vermeiden.
• Bei Jahreszeitenwechsel können Sie den Neigungswinkel der Solarpanel Halterung neu einstellen, um den besten Stromerzeugungseffekt zu erzielen.

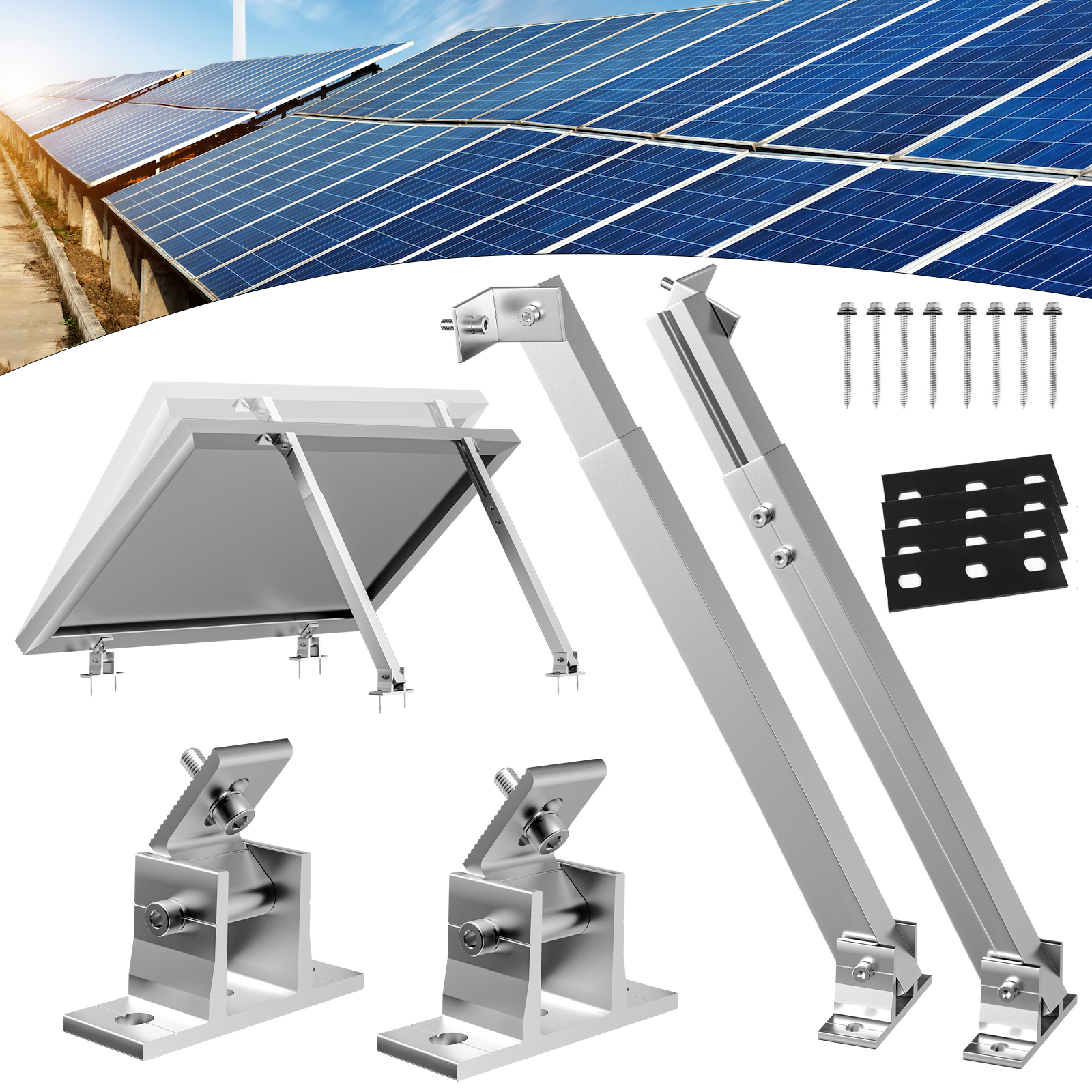

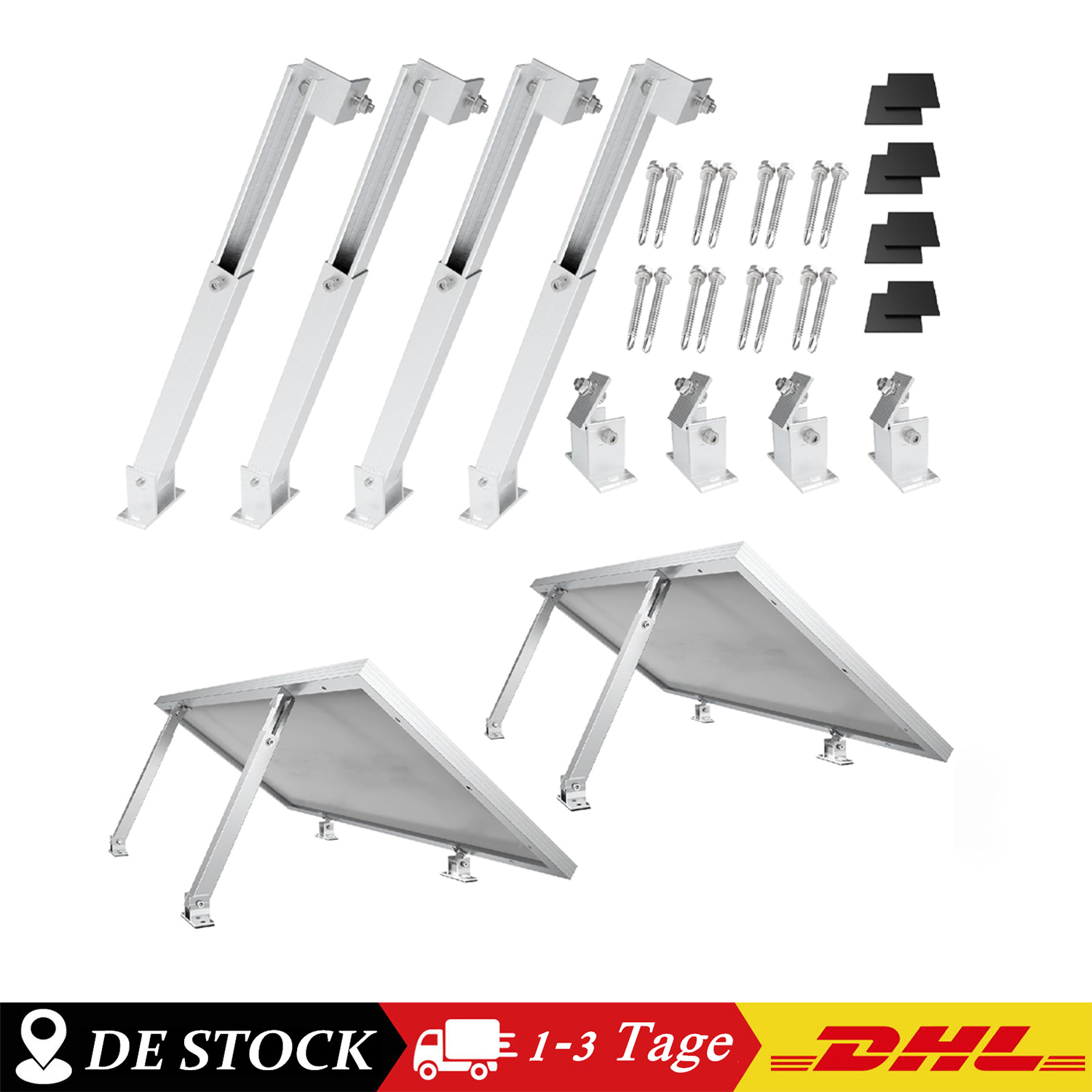

  5. Lieferumfang

• 1 Satz Enthält:

  2 x kurze Stützen

  2 x lange Stützen

  4 x Gummiauflagen

  8 x Schrauben



• 6. Häufig gestellte Fragen (FAQ)

• F1: Welche Größe von Solarmodulen kann dieser Satz Solarpanel Halterung stützen?A1: Die Gesamttragfähigkeit von 4 Halterungen beträgt ≥320 kg. Sie können 2 Standard-Kristall-Solarmodule (1,6×1 m, ca. 25 kg pro Stück) stabil stützen. Sie können auch den Abstand der Halterungen anpassen, um größere oder kleinere Photovoltaik-Module zu montieren.
• F2: Kann diese Solar Halterung auf einem Balkongeländer montiert werden?A2: Absolut. Solange das Balkongeländer stabil ist und eine Dicke von ≥50 mm hat, können Sie die Solarpanel Halterung mit U-förmigen Klemmen (zusätzlich zu erwerben) am Geländer befestigen. Es ist die ideale Wahl für Balkon-Photovoltaik-Systeme.
• F3: Rostet die Solarpanel Halterung? Kann sie an der Küste verwendet werden?A3: Sie rostet nicht. Das Produkt besteht aus AL6005-T5 Luftfahrt-Aluminiumlegierung und ist hartanodisiert. Es verfügt über extrem starke Korrosionsschutz- und Salznebelbeständigkeitseigenschaften und ist vollständig für den langfristigen Einsatz im Freien in Küstengebieten, hoher Luftfeuchtigkeit und sauren Regengebieten geeignet.
• F4: Ist die Winkelverstellung einfach? Benötige ich spezielle Werkzeuge?A4: Sehr einfach. Lösen Sie einfach die Verriegelungsschrauben an den Drehgelenken mit einem Schraubenschlüssel, um den Neigungswinkel der Solar Halterung frei einzustellen. Nach Abschluss der Einstellung ziehen Sie die Schrauben an, um sie zu fixieren. Es sind keine weiteren Spezialwerkzeuge erforderlich.
• F5: Kann ich mehrere Solar Halterungen kombinieren?A5: Ja. Sie können je nach Größe Ihres Photovoltaik-Systems mehrere Sätze Solarpanel Halterung kaufen und kombinieren, um eine beliebige Anzahl von Solarmodulen zu montieren. Die Installationsmethode ist genau dieselbe.
