LP-8A

REGELKLEMMLEISTE FÜR FUSSBODENHEIZUNG – bis zu 8 Heizkreise

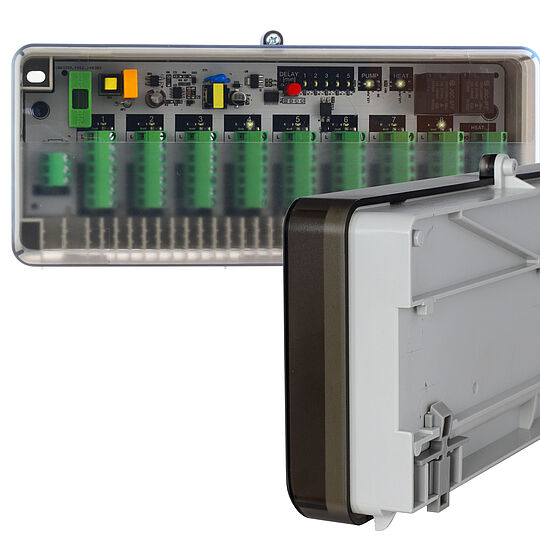

ESCO LP-8A



Über das Regelklemmleiste LP-8A ist die Ansteuerung beliebiger Ventilantriebe sowie die Ansteuerung von Kessel und Umwälzpumpe möglich. Das Regelklemmleiste für Fußbodenheizungsstellantrieben verfügt über eine Verzögerung ab 1 Minute bis 5 Minuten für die Kessel- und Pumpenumschaltung im Verhältnis zu den Stellantrieben, um Druckstöße im Zentralheizungssystem zu minimieren. Das Modul ist für den Einbau in Installationsschränke konzipiert, wodurch die Stellantriebkabel organisiert werden können.

✔️Zwei Montagemöglichkeiten : - DIN-Schiene TH-35, - Aufputz Montage,

✔️5 Verzögerungsmodi für die Pumpenaktivierung

✔️8 separat Heizkreise

✔️LEDs zur Anzeige des Status des Heizkreise

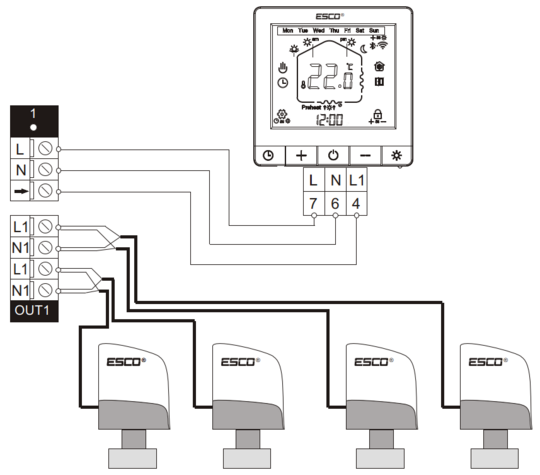

✔️Anschluss von bis zu 24 Stellantrieben

✔️Praktische Schraubklemmen mit Lift zum Klemmen des Kabels

WICHTIG! Das KESSEL- und PUMPEN modul ist im Klemmenleiste integriert.✅

✅ Technische Daten:

Stromversorgung: 230VAC 50Hz bis 3A

Terminal kompatibel mit NC-Stellantrieben

Anzahl unabhängig gesteuerter Heizzonen: 8

Maximal zuweisbare Thermostate: 8

Belastbarkeit der Ausgänge Steuerköpfe 230V: bis zu 24 Stellantrieben pro Leiste

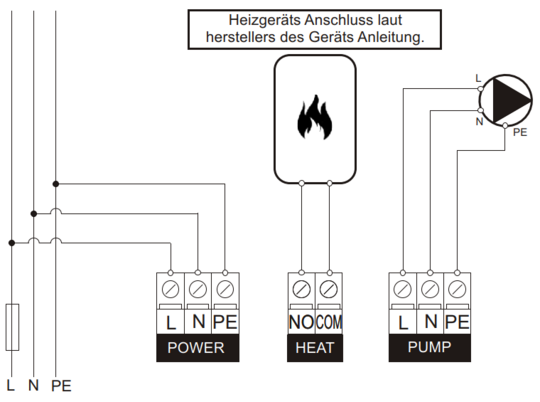

Belastbarkeit Zentralheizungspumpe Ausgang 230V: 200 W

Belastbarkeit des Relais: 230 VAC, 3 A (potenzialfreie NO/COM- Kontakte)

Einschaltverzögerung von Kessel und Pumpe: einstellbar von 1 Min. bis 5 Min.

Betriebssignalisierung: optisch - LEDs

Schutzart: IP 20

Abmessungen: 233x100x43 mm [B x H x T].

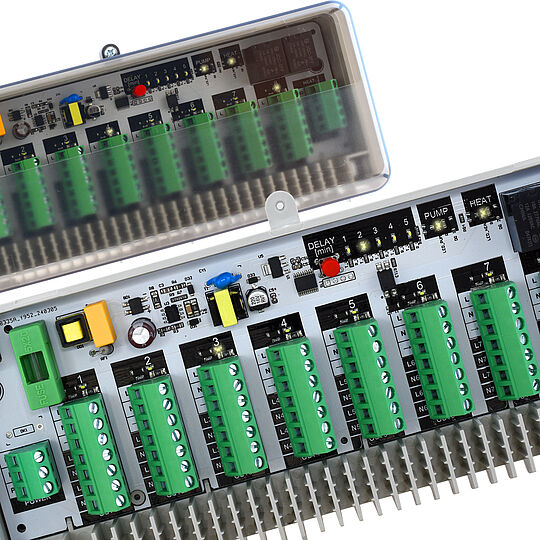

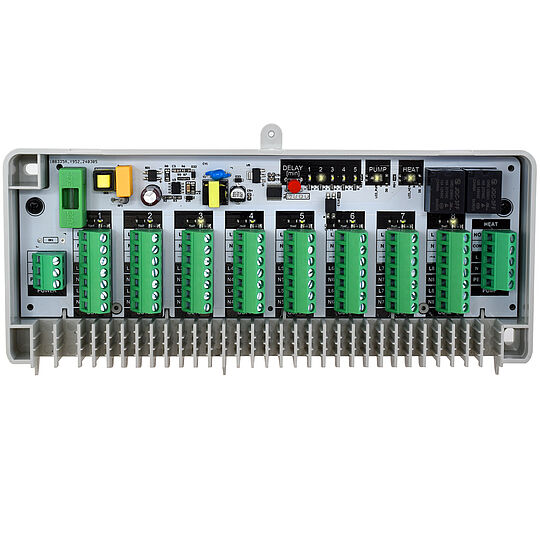

Die Klemmenleiste kann bis zu 8 Kreise und bis zu 8 Raumthermostate verwalten. Für jeden Stromkreis gibt es eine Ausgangsstatusanzeige, hochwertige Steckverbinder garantieren einen zuverlässigen Kontakt und eine komfortable Verkabelung.

Die Klemmenleiste verfügt über eine einstellbare Einschaltverzögerung für Pumpe und Kessel sowie eine Anzeige des Status der Ausgänge und des Verzögerungsstatus.
