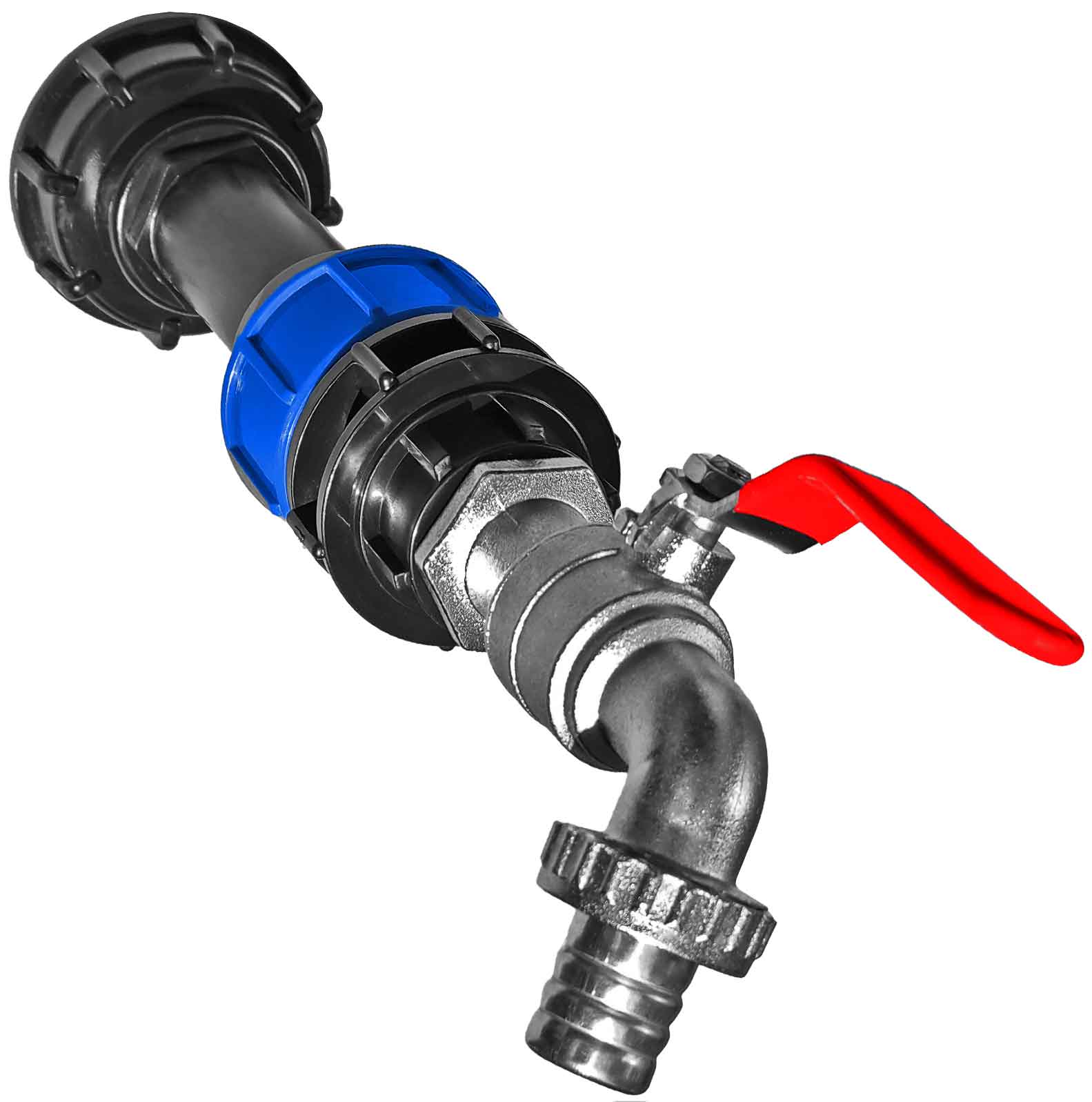

Spezial IBC Tank Adapter mit Voller Durchlass Auslaufhahn mit Schlauchtülle und Außengewinde

Vorteile

Mit vollem Durchlass! Mehr als 3 Mal soviel Durchlass als andere Angebote!

Bei IBC Tanks ist der Druck gering und es ist wichtig einen großen Innendurchmesser an der engsten Stelle zu verwenden (Beispiel Giesskannenbefüllung).

Das hier angebotene Auslaufventil hat den maximalen Durchlass bei Auslass an einen handelsüblichen 3/4 Zoll Schlauch oder Auslass mit 17 Millimeter Innendurchmesser. Handelsüblicher 3/4 Zoll Schlauch hat einen Innendurchmesser von 19mm. In den Schlauch kommt die Schlauchtülle mit Wandstärke 1mm. Es ergibt sich der maximale Durchlass von 17mm und diesen hat das hier angebotene Auslaufventil.

Gewöhnliche Auslaufventile haben einen Durchlass von weniger als 70 Quadratmillimeter (9mm Durchlassdurchmesser).

Das hier angebotene Auslaufventil bringt es auf eine Durchlassfläche von über 220 Quadratmillimeter, also mehr als der dreifache Durchlass anderer 3/4 Zoll Auslaufhähne und sogar deutlich mehr als andere 1 Zoll Auslaufhähne mit 150 Quadratmillimeter Durchlassfläche (14mm Innendurchmesser).



Solider Hebelgriff aus Stahl, mit rotem Kunststoffüberzug.

Schlauchtülle aus Edelstahlblech abschraubbar, flach dichtend mit Dichtung und Zentrierstern aus Kunststoff für den perfekten Wasserstrahl.

Wandanschluss über Gewinde dichtend oder flachdichtend wegen extra großer Dichtfläche. Schlüsselweite 34mm! Passende Dichtung finden Sie bei unseren Angeboten.



Material Zinkguss, nicht rostend.

Montage direkt auf den Klappenhahn des IBC Containers oder auch direkt auf den IBC Container Anschluss S60*6.

Keine Probleme bei der Montage mit einer verdrehten Hahnposition. Leicht korrigierbar und immer wieder leicht demontierbar. Der Hahn und der IBC Adapter werden zuerst montiert. Danach kann der Auslauf mit der Überwurfmutter ganz einfach, ohne Verdrehen und extra Abdichten, immer in der richtigen Position befestigt werden.

Bei Außeneinsatz kann und soll in der Frostperiode das Auslaufventil sehr leicht und ohne Werkzeug per Hand demontiert und abgenommen und somit vor Zerstörung geschützt werden.

Extra langer Abstand vom IBC Tankanschluss zum Auslaufhahn. Von Tankanschluss bis Ende Auslaufhahn ca. 30cm (mit Hebel ca. 36cm).

Kein Probleme beim Abdichten. Kein extra Abdichten mit Dichtband notwendig.

Keine offen liegenden Dichtungen die verwittern.

Komplettbausatz.

Die Ware wird demontiert in Einzelteilen geliefert und lässt sich sehr einfach zusammenbauen.

---





IBC Container Adapter

Material: schwarzer Kunststoff Polypropylen (PP) mit 2 Zoll Dichtung Farbe weiß.

Anschlussverschraubung IBC-Adapter DN60 S60x6 (60 Millimeter) Innen-Grobgewinde für direkten Anschluss an IBC 640L-1000L Wassertank, Wasserbehälter, Regenwassertank und mit Innengewinde für das Auslaufventil.

---



Montage-Anleitung



1. Lieferumfang prüfen (4 Teile)

• IBC-Adapter mit Container-seitig 2 Zoll Grobgewinde und mit Rohr-Innengewinde

• Kunststoff-Rohr-Doppelnippel

• PP-Fitting Adapter von Rohr-Doppelnippel-Außendurchmesser auf Rohr-Innengewinde

• Auslaufventil in der bestellten Größe 3/4 Zoll





2. Kunststoff-Rohr-Doppelnippel mit dem Rohr-Außengewinde mit der richtigen Seite! (siehe Bild), in den IBC-Adapter mit Rohr-Innengewinde einschrauben und per Hand sehr fest anziehen.





3. Rohr-Außengewinde des Auslaufventils in das PP-Fitting Adapter mit Rohr-Innengwinde einschrauben und per Hand sehr fest anziehen.







4. Die blaue Überwurfmutter des PP-Fittings "Übergang von Rohr mit Rohr-Innengewinde" lösen und wie auf dem Bild alle Einzelteile auf das im Punkt 2. montierte Kunststoff-Rohr-Doppelnippel und somit über dessen Außengewinde aufschieben.

Wichtig: Der O-Ring muss auf der glatten Rohr-Außenseite aufgeschoben sein also hinter das Gewinde und nicht auf dem Gewinde der Verlängerung. Somit kann vor dem Anziehen der blauen Überwurfmutter die Verlängerung bis zum Anschlag in den Grundkörper der PP-Verschraubung gesteckt werden.



Dann das "bestückte" Kunststoff-Rohr-Doppelnippel mit viel Kraft bis zum letzten Anschlag in das Restteil vom Fitting "Übergang von Rohr mit Rohr-Innengewinde" einschieben. Wenn das Rohr-Doppelnippel bis Anschlag eingeschoben ist, dichtet der Gummi-O-Ring im Inneren des Fittings "Übergang von Rohr auf Rohr-Innengewinde" später durch Festziehen der Überwurfmutter ab. Überwurfmutter jetzt noch nicht festziehen! Das Rohrdoppelnippel kann bei Bedarf auch ein wenig gekürzt oder das Außengewinde am Ende abgeschnitten werden.





5. Den vormontierten Spezial IBC-Adapter mit Auslaufventil an den IBC Tank, also mit der schwarzen IBC-Kappe mit 2 Zoll Rohr-Innengewinde und Dichtung, per Hand sehr fest anschrauben.



6. Jetzt kann das Auslaufventil in die gewünschte Position gegenüber dem IBC Container, also z.B. genau senkrecht gedreht werden. Die Überwurfmutter, die im Punkt 4. noch nicht angezogen werden sollte, nun per Hand sehr fest anziehen.

Eine nicht gewünschte, verdrehte Position ist bei dieser Spezialvariante leicht und ohne extra Abdichten mit Dichtband vermeidbar.

In der Frostperiode soll und kann das Auslaufventil leicht abgenommen und vor Zerfrieren geschützt werden.

Fertig!



---



Die Millimeterangaben sind die tatsächlich gemessenen Außendurchmesser.

Bei konischem Außengewinde sind die oben angegebenen Millimetermaße am Ende des Gewindes gemessen, da diese Außengewinde "kegelig" sind. Am Anfang des Außengewindes sind die Maße somit jeweils kleiner.
