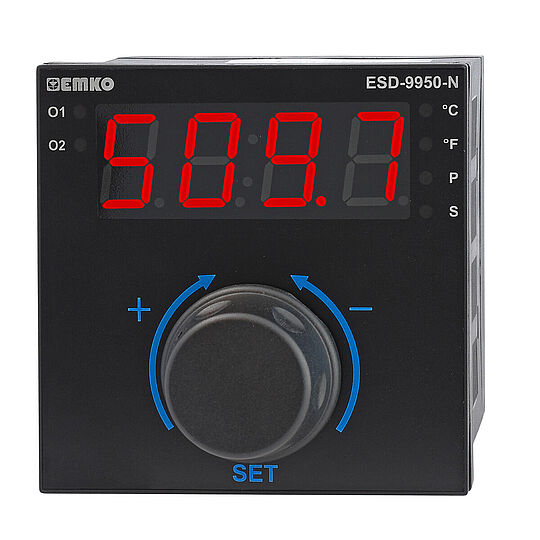

ESD9950N

Temperaturregler, universeller thermometrischer Eingang

Temperaturregler mit Parametereinstellung über einen Drehknopf, digitaler Anzeige der gemessenen Temperatur und Anzeigekalibrierungsfunktion. Die Regelungsmethode wird vom Benutzer ausgewählt: EIN/AUS mit einstellbarer Hysterese oder P.

Der Regler verfügt über eine digitale Anzeige der gemessenen Temperatur und eine Kalibrierungsfunktion. Die Steuermethode wird vom Benutzer ausgewählt: EIN/AUS mit einstellbarer Hysterese oder P. Der Regler ist mit einem Steuerausgang ausgestattet: Relais und SSR (der SSR-Ausgang arbeitet parallel zum Relais). Sie werden in einfachen Steuerungsanlagen eingesetzt, beispielsweise in Trockenöfen, Ziegeleien, Backöfen und in der Lebensmittelindustrie.

  • Thermometrischer Eingang: Pt100, J, K, R, S

  • Anzeigeauflösung 1°C oder 0,1°C

  • Temperaturanzeige

  • Regelung: EIN-AUS mit Hysterese oder P.

  • Regelungsausgang: Relais und SSR

  • Gehäuseschutzart IP65

Messbereiche (wählbar im Reglermenü):

Eintrag:

Indikationsspektrum:

Auflösung:

Widerstandssensoren:

Pt100

-200,0...+ 650,0°C

0,1°C

Pt100

-199,9...+ 650,0°C

0,1°C

Thermoelemente:

J (Fe-CuNi)

-200...+900°C

1°C

J (Fe-CuNi)

-199,9...+900,0°C

0,1°C

K (NiCr-NiAl)

-200...+1300°C

1°C

K (NiCr-NiAl)

-199,9...+999,0°C

0,1°C

S (Pt10Rh-Pt)

0...+1700°C

 1°C

S (Pt10Rh-Pt)

0...+999,0°C

0,1°C

R (Pt13Rh-Pt)

0 ... + 1700 ° C

1°C

R (Pt13Rh-Pt)

0...+999,0°C

0,1°C

Technische Daten

Eintrag:

Widerstandssensoren: Pt100 (2- oder 3-Leiter)

Thermoelemente: J, K, R, S

Meßgenauigkeit:

+/- 0,25 % der Bereichsgröße

Kaltstellenkompensation: automatisch +/- 0,1°C /1°C

Testphase:

330 ms

Bildschirmauflösung:

0,1°C oder 1°C

Anzeige:

LED, 4 Ziffern, 16 mm hoch

Regelmethode:

EIN-AUS mit Hysterese oder P

Steuerausgang:

Drehrelais SPDT 7A 250V ~, Haltbarkeit 10-5 Zyklen

und Halbleiter-SSR max. 17V = 10mA

Installation:

im Loch mit Inhalt: 92 x 92 mm
Schutzgrad und Schutzklasse:

IP65/II

Galvanische Trennung:

2kV

Stromversorgung:

230V ~ +/- 15%

Energieverbrauch:

max. 4 VA

Arbeitsbedingungen:

0...50°C; 0...90 % RH (nicht kondensierend)

Lagerbedingungen:

-40...85°C; 0...90 % RH (nicht kondensierend)
