PVC-U Fittings

Klebefittings aus Kunststoff



Profi-Qualität für Handwerker und anspruchsvolle Heimwerker.

DVGW Trinkwasser geeignet



Das Kunststoffrohr wird in das Fitting innen eingeschoben, deshalb bezeichnet man das Fitting-Ende gewöhnlich als Klebe-Ende innen (i). Es gibt bei den Klebe-Fittings aber auch das so genannte Klebe-Ende außen (a), also ein Fitting-Einsteck-Ende oder Stutzen-Ende.

Dieses Klebe-Ende außen (a) hat genau den gleichen Außendurchmesser wie das Kunststoffrohr was in die Klebe-Fittings mit Klebe-Ende innen (i) zum verkleben eingeschoben wird.

Dieses Außenende bezeichnet man als Fitting-Einsteck-Ende oder Stutzen-Ende.

Das Klebe-Ende außen (a) wird benötigt wenn man 2 Klebe-Fittings verbinden möchte. Das Klebe-Ende außen (a) wird in das Klebe-Ende innen (i) eingeschoben. Die beiden verbundenen Fittings haben dann wieder 2 Klebe-Ende innen (i), also wie gewöhnlich. Ein Fitting mit 2 Klebe-Enden außen (a) gibt es nicht, es wäre ein Stück Rohr.

Die angegebenen Maße sind in der Reihenfolge der Artikelbezeichnung. Die Fitting-Bezeichnung "(i)" bedeutet "innen", also Fitting-Innendurchmesser und somit für den Rohr-Außendurchmesser passend.

Die Fitting-Bezeichnung "(a)" bedeutet "außen", also wie Rohr-Außendurchmesser und somit für den Fitting-Innendurchmesser (i) passend.

Beispiel:

Fitting (a-i) 50mm x 32mm
bedeutet: Fitting einerseits Klebe-Ende außen (a), also ein sogenanntes Fitting-Einsteck-Ende oder Stutzen-Ende, hat einen Außendurchmesser von 50mm, also wie das Rohr. Fitting andererseits Klebe-Ende innen (i), also eine Klebe-Muffe für ein Rohr mit 32mm Außendurchmesser.



Varianten

• Winkel 90 Grad (i-i) mit 2x Klebemuffe
• Winkel 90 Grad reduzierend (i-i) mit 2x Klebemuffe
• Bogen 90 Grad (i-i) mit 2x Klebemuffe
• Winkel 45 Grad (i-i) mit 2x Klebemuffe
• T-Stück (i-i-i) mit 3x Klebemuffe
• T-Stück reduzierend (i-i.red.-i) mit 3x Klebemuffe
• T-Stück 45 Grad (i-i-i) mit 3x Klebemuffe

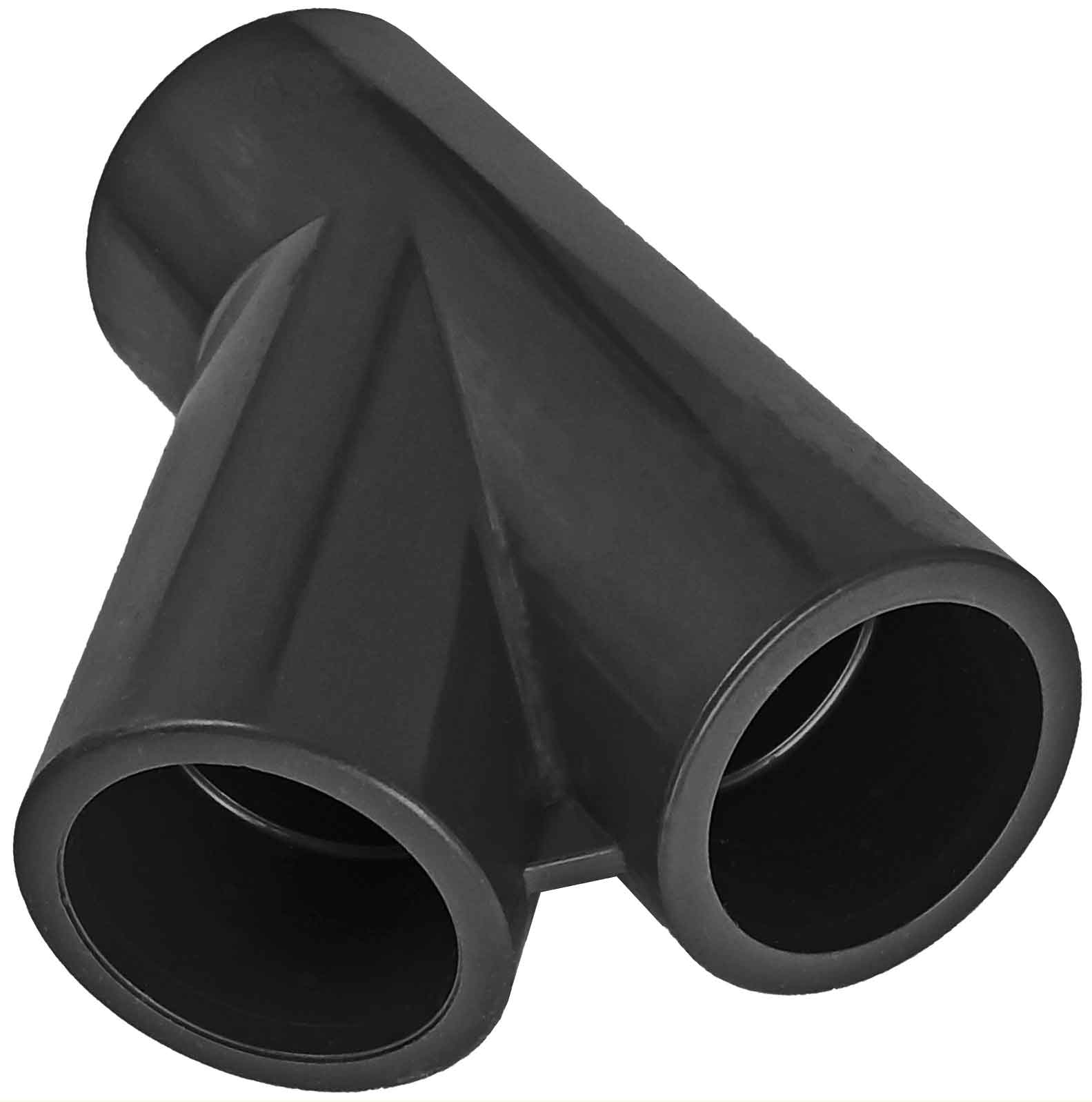

• Y-Stück (i-i-i) mit 3x Klebemuffe
• Kreuz-Stück (i-i-i-i) mit 4x Klebemuffe
• Winkelverteiler (i-i-i-i) mit 4x Klebemuffe
• Muffe Verbinder Kupplung (i-i) mit 2x Klebemuffe
• Muffe reduzierend (i-i.red.) mit 2x Klebemuffe
• Reduzierstück (a-i) mit Einschiebende und Klebemuffe
• Übergang auf Rohr-Außengewinde (i-AG) mit Klebemuffe und Außengewinde
• Übergang auf Rohr-Innengewinde (i-IG) mit Klebemuffe und Innengewinde
• Verschraubung (i-i) mit 2x Klebemuffe
• Kugelhahn (i-i) mit 2x Klebemuffe
• Stutzen auf Schlauchtülle (a-Tülle) mit Einschiebende und Schlauchtülle
• Kappe (i) mit Klebemuffe
• PVC-Rohr (a-a)  Einschiebenden
• Reiniger Büchse
• Kleber Büchse mit Pinsel



Anwendung

Pooltechnik

Wasserführende Leitungen

Schwimmbad

Whirlpool

Terraristik

Aquarium

Teich

Regenwasser

Pool- und Schwimmbadbau (Chlorwasser, Salzwasser)

Aquaristik (Süß- und Meerwasser)

Teichbau

Sanitärinstallation

Industrieanlagen

Abwasser

Druckleitungen für Bewässerungssysteme

Biogasanlagen

nicht geeignet für Druckluftverrohrung



Vorteile

UV-Beständigkeit

hohe Langlebigkeit

Wetter-, Chemikalien- und Korrosionsresistenz

enorme Strapazierfähigkeit

geringes Gewicht

Einsatz im Innen- und Außenbereich



Abmessungen PVC-Rohr

Rohr-Außendurchmesser

20mm x 2,0mm Wandstärke

25mm x 2,0mm Wandstärke

32mm x 2,4mm Wandstärke

40mm x 3,0mm Wandstärke

50mm x 3,7mm Wandstärke

63mm x 4,7mm Wandstärke





Flüssigkeitstemperaturbereich von 0°C bis +45°C (kurzzeitig bis +60°C).

Mit zunehmender Temperatur reduziert sich die Druckbelastung.

ab +60°C wird das Rohr weich. Der Schmelzpunkt liegt bei ca. +80°C.



guter elektrischer Isolator

hohe Chemikalienbeständigkeit

gute Verklebbarkeit

gute Lackierbarkeit



Material

Polyvinylchlorid

bis zu 50 Jahre haltbar



Druckstufe

PN16

Kreuzstück, Bogen, Kugelhähne, Verschraubung PN10



Hohe Beständigkeit

Salz- und Chlorlaugen

säurehaltige Flüssigkeiten
