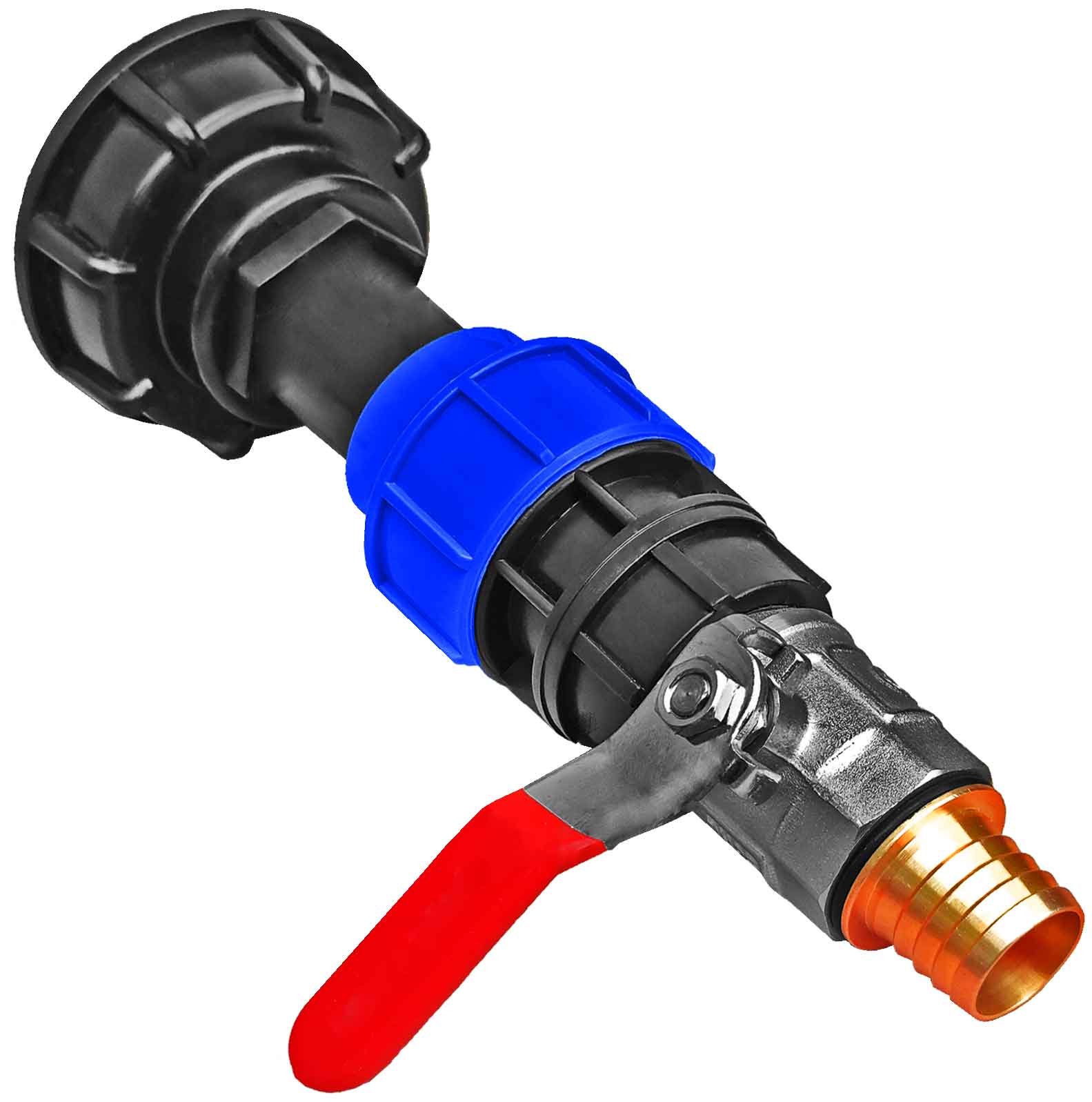

IBC Adapter S60 Verlängerung mit Kugelhahn und Schlauchtülle

Spezial IBC Tank Adapter mit Kugelhahn mit Schlauchtülle

3 Größen wählbar.

Montage direkt auf den Klappenhahn des IBC Containers oder auch direkt auf den IBC Container Grobgewinde-Anschluss S60*6.

Großer Durchlass an der engsten Stelle:

Kugelhahn Größe 1 Zoll ca. 23mm Innendurchmesser

Kugelhahn Größe 3/4 Zoll ca. 15mm Innendurchmesser

Kugelhahn Größe 1/2 Zoll ca. 11mm Innendurchmesser

Keine Probleme bei der Montage mit einer verdrehten Hahnposition. Leicht korrigierbar oder immer wieder leicht demontierbar. Der Hahn und der IBC Adapter werden zuerst montiert. Danach kann mit den blauen Überwurfmuttern alles ganz einfach ohne Verdrehen immer in der richtigen Position befestigt werden.

In der Frostperiode soll und kann der Hahn sehr leicht und ohne Werkzeug per Hand demontiert und abgenommen und somit vor Zerfrieren geschützt werden.

Extra langer Abstand vom IBC Tankanschluss zum Auslaufhahn. Von Tankanschluss bis Ende Hahn ca. 35cm.

Kein Probleme beim Abdichten. Kein extra Abdichten mit Dichtband notwendig.

Keine offen liegenden Dichtungen die verwittern.

Komplettbausatz.

Die Ware wird demontiert in Einzelteilen geliefert und lässt sich sehr einfach zusammenbauen.

Größen

Kugelhahn

Anschlußgewinde Hahn-Anfang zum IBC-Adapter: Rohr-Außengewinde in 3 verschiedenen Größen
Auslaufaußengewinde (G), also Hahn-Ende zur Schlauchtülle in 3 verschiedenen Größen
Außendurchmesser Schlauchtülle in 3 verschiedenen Größen

Größe 1/2 Zoll
Anschlußgewinde zwischen Hahn-Anfang und IBC-Adapter: Rohr-Außengewinde Durchmesser ca. 21mm entspricht 1/2 Zoll AG
Anschlußgewinde zwischen Hahn-Ende und Schlauchtülle: Außengewinde (G) Durchmesser ca. 26mm entspricht 3/4 Zoll AG
Außendurchmesser Schlauchtülle: ca.15mm für handelsüblichen 1/2 Zoll Schlauch

Größe 3/4 Zoll
Anschlußgewinde zwischen Hahn-Anfang und IBC-Adapter: Rohr-Außengewinde Durchmesser ca. 26mm entspricht 3/4 Zoll AG
Anschlußgewinde zwischen Hahn-Ende und Schlauchtülle: Außengewinde (G) Durchmesser ca. 33mm entspricht 1 Zoll AG
Außendurchmesser Schlauchtülle: ca.20mm für handelsüblichen 3/4 Zoll Schlauch

Größe 1 Zoll
Anschlußgewinde zwischen Hahn-Anfang und IBC-Adapter: Rohr-Außengewinde Durchmesser ca. 33mm entspricht 1 Zoll AG
Anschlußgewinde zwischen Hahn-Ende und Schlauchtülle: Außengewinde (G) Durchmesser ca. 41mm entspricht 1 1/4 Zoll AG
Außendurchmesser Schlauchtülle: ca.25mm für handelsüblichen 1 Zoll Schlauch

Material: Messing rostfrei, Stahl rot lackiert

Mit Schlauchtülle aus Metall, flach dichtend mit Dichtung und Zentrierstern für den perfekten Wasserstrahl.

IBC Container Adapter

Material: schwarzer Kunststoff Polypropylen (PP) mit 2 Zoll Dichtung Farbe weiß.

Anschlussverschraubung IBC-Adapter DN60 S60x6 (60 Millimeter) Innen-Grobgewinde für direkten Anschluss an IBC 640L-1000L Wassertank, Wasserbehälter, Regenwassertank und mit Innengewinde für das Auslaufventil.

Montage-Anleitung

1. Lieferumfang prüfen

• IBC-Adapter mit 2 Zoll Grobgewinde für Tank-Anschluss und 1 Zoll Rohr-Innengewinde
• PP-Fitting Adapter für 32mm Rohr-Außendurchmesser auf 1 Zoll Rohr-Außengewinde
• Kunststoffrohr mit 32mm Rohr-Außendurchmesser
• PP-Fitting Adapter von 32mm Rohr-Außendurchmesser auf Rohr-Außengewinde in der bestellten Kugelhahngröße
• Kugelhahn in der bestellten Größe 1/2 oder 3/4 oder 1 Zoll
• Schlauchtülle  in der bestellten Größe 1/2 oder 3/4 oder 1 Zoll

2. PP-Fitting Langnippel mit Rohr-Außengwinde in den IBC Adapter mit Rohr-Innengewinde einschrauben und per Hand sehr fest anziehen.

3. Von dem in den IBC-Adapter eingeschraubten Fitting nun die blaue Überwurfmutter und weitere 3 Kleinteile abschrauben. Kunststoffrohr mit 32mm Rohr-Außendurchmesser, wie auf dem Bild, mit den Einzelteilen des PP-Fitting bestücken. Das Kunststoffrohr dann bis Anschlag in das Fitting des IBC-Adapters einschieben. Die blaue Überwurfmutter per Hand sehr fest anziehen.

4. Rohr-Außengewinde des Kugelhahnes auf das PP-Fitting Adapter von 32mm Rohr auf Rohr-Innengewinde schrauben und per Hand sehr fest anziehen. In das andere Rohr-Innengewinde des Kugelhahnes die Schlauchtülle fest einschrauben.

5. Bereits montiertes Kunststoffrohr (wie in 3. beschrieben) am anderen Ende wieder mit den 4 Kleinteilen des Fitting bestücken (wie in 3. beschrieben) und in das mit dem Kugelhahn montierte PP Fitting bis Anschlag einschieben. Die blaue Überwurfmutter (noch) nicht festziehen.

6. Den vormontierten Spezial IBC-Adapter mit Kugelhahn an den IBC Tank mit der schwarzen IBC-Kappe mit 2 Zoll Grobgewinde und Dichtung per Hand sehr fest anschrauben.

7. Jetzt kann der Kugelhahn in die gewünschte Position gedreht werden. Die zweite blaue Überwurfmutter am PP Fitting mit Kugelhahn gegen die gegenüberliegende erste blaue Überwurfmutter per Hand sehr fest anziehen. Eine nicht gewünschte, verdrehte Position ist bei dieser Spezialvariante leicht und ohne extra Abdichten mit Dichtband vermeidbar. In der Frostperiode soll und kann das Auslaufventil leicht abgenommen und vor Zerfrieren geschützt werden.

Fertig!
