HT-Fittings für Abflußrohrsystem > Sattel-Abzweig Set DN 110/90

Zurück Weiter
Schließen
Zurück Weiter
Schließen
Zurück Weiter
Schließen
Zurück Weiter
Schließen

Für größere Ansicht auf das Bild klicken.

Bitte wählen Sie oben die gewünschte Größe und Variante für diesen Artikel.

Frage stellen Empfehlen Beobachten Bewertungen Verkäuferprofil

Optimiertes montagefreundliches Schraubabzweig System aus Kunststoff(Polypropylen) grau.

Made in Germany.

Die hier angebotenen Schraubabzweige passen an alle HT-Rohre, KG-Rohre, SML-Rohre oder Metall-Rohre mit dem Norm-Maß DN 125, DN110/100 oder DN 90 (Diameter Nominal).

Die Abzweigung des Schraubabzweiges passt für alle HT-Rohre mit dem Norm-Maß DN 50 oder DN 40. Die Muffen-Maße entsprechen der DIN-EN 1451. Die Muffen-Dichtung wird an 3 Seiten gehalten, hat eine optimale Sickenkontur und ist dauerhaft dicht. Die griffige Mutter mit nur 3mm Gewindesteigung erzeugt einen optimalen Dichtungsanpressdruck.

Im Inneren wird ein großer lichter Querschnitt von mindestens 45mm erreicht. Keine Querschnittsverengung im Zulauf. Die Abdeckung des Anschraubabzweiges hat eine Breite von 90mm.

Die Dichtungen entsprechen der DIN-EN 681, EPDM.

Der Schraubabzweig eignet sich zum nachträglichen Anschluss von HT-Rohren an HT-Rohre, KG-Rohre, Metall-Rohre oder SML-Rohre mit einer Rohrwandstärke bis 5,5mm.

Anwendung im Haus-Innenbereich.

Den Schraubabzweig bieten wir bei unseren Angeboten insgesamt in 6 verschiedenen Größen an:

An Rohr DN 90 mit Abzweig DN 40

An Rohr DN 90 mit Abzweig DN 50

An Rohr DN 110 mit Abzweig DN 40

An Rohr DN 110 mit Abzweig DN 50

An Rohr DN 125 mit Abzweig DN 40

An Rohr DN 125 mit Abzweig DN 50

Heißwasser (90°C) geeignet.

Geprüftes Brandverhalten nach DIN 4101 B2

Farbe: staubgrau RAL 7037

Leichte Montage:

In das Rohr an das der Schraubabzweig installiert werden soll, mit dem Kreisschneider ein Loch mit 57mm Durchmesser bohren.

Entgraten.

Schraubabzweig aufsetzen, anziehen.

FERTIG!

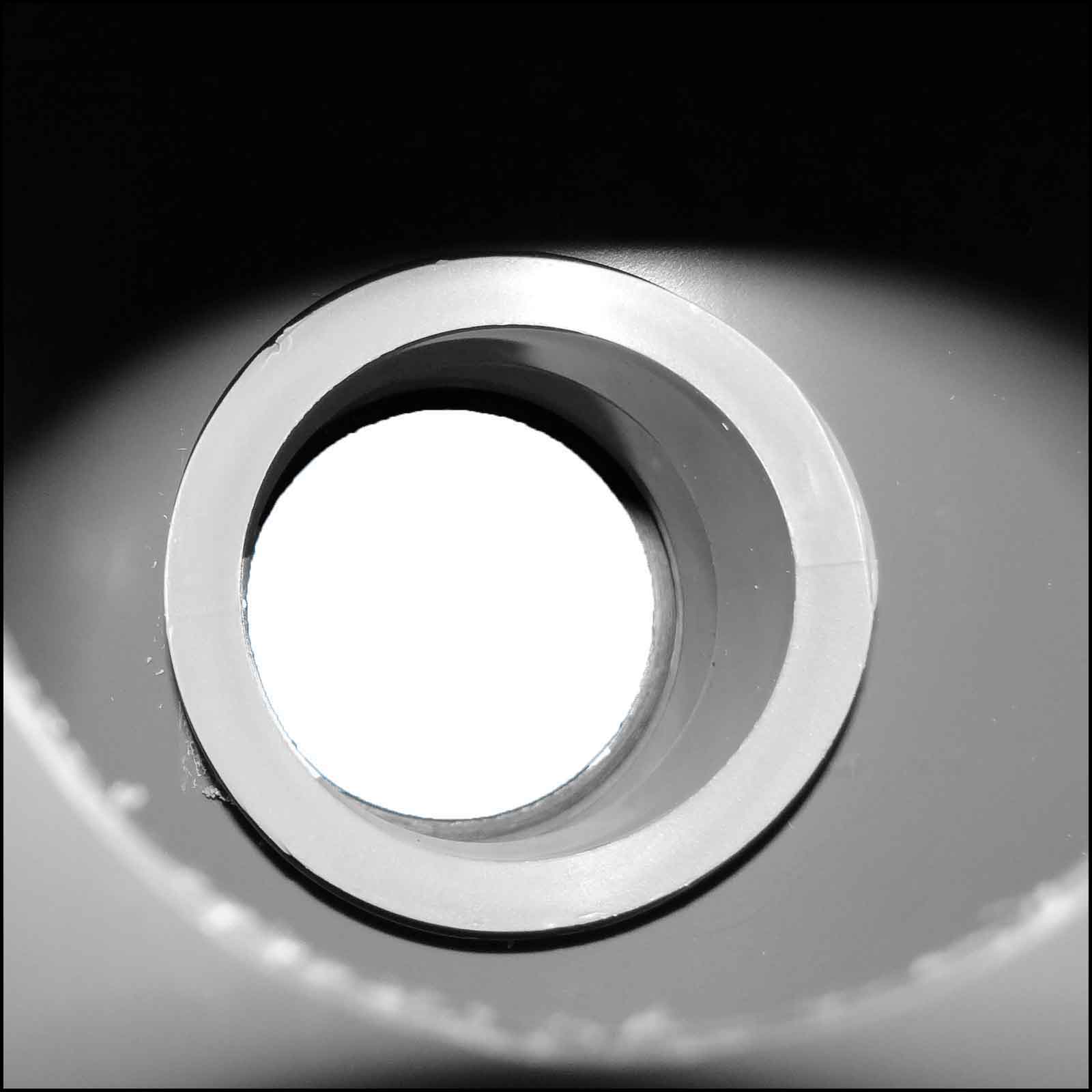

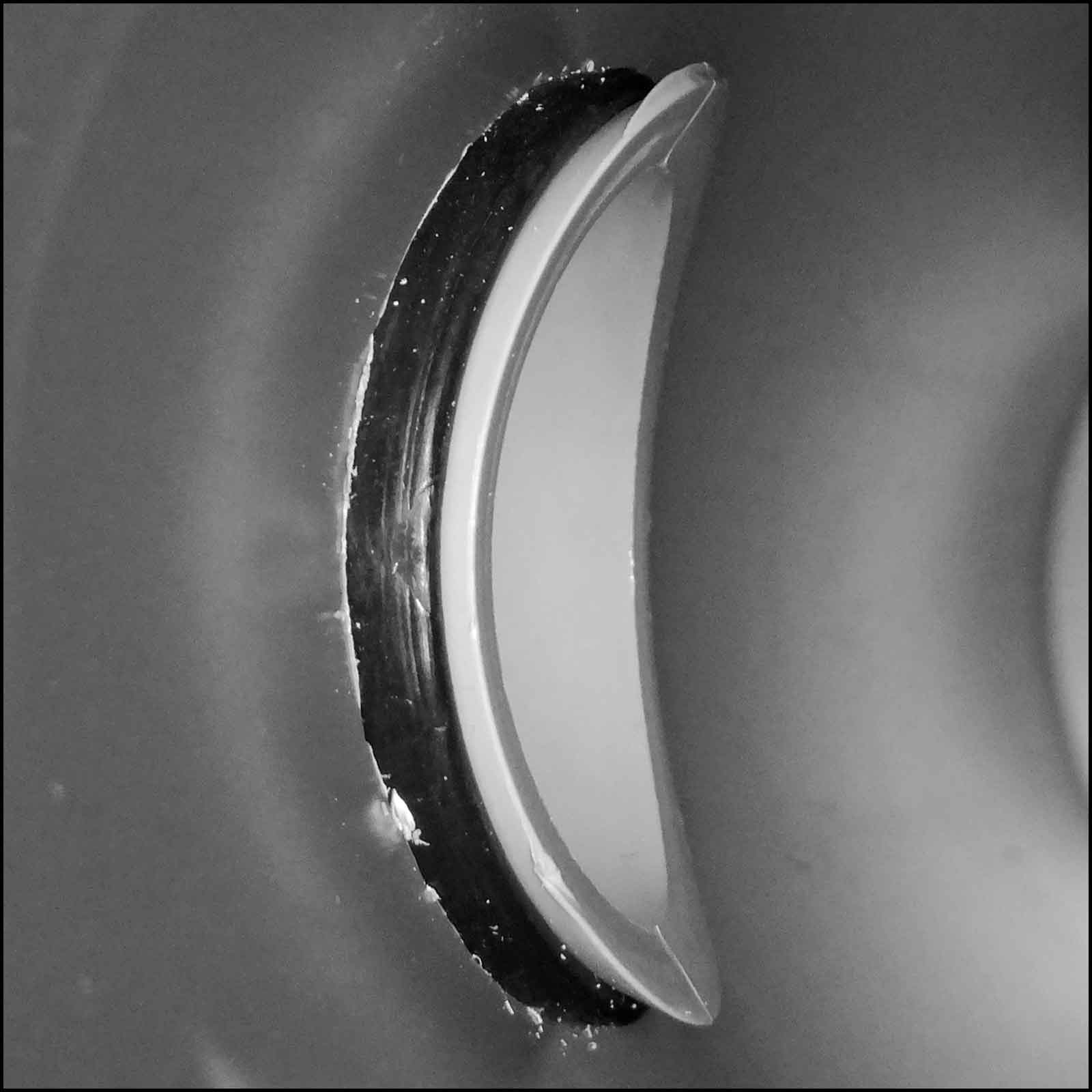

Ansicht von innen

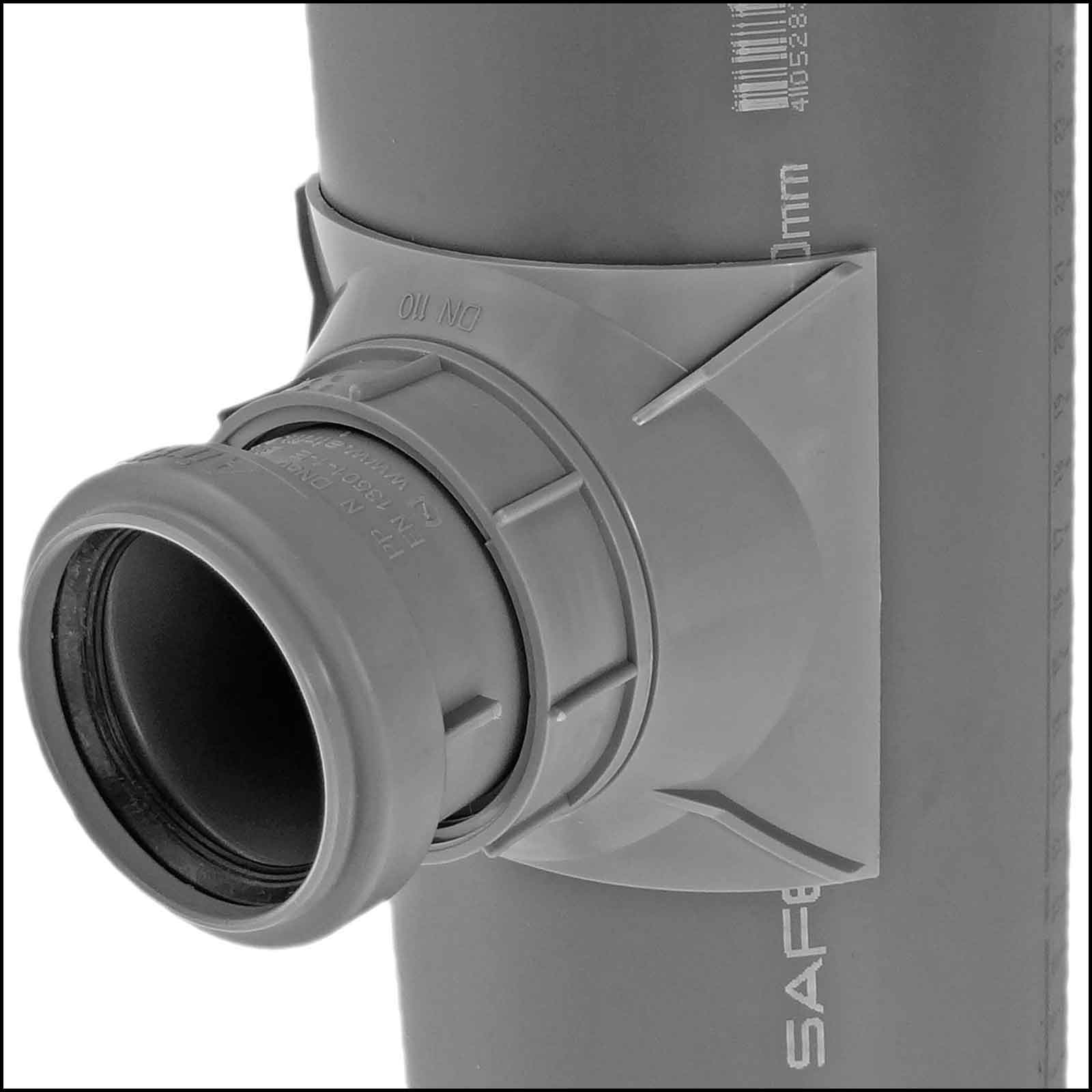

Ansicht von außen

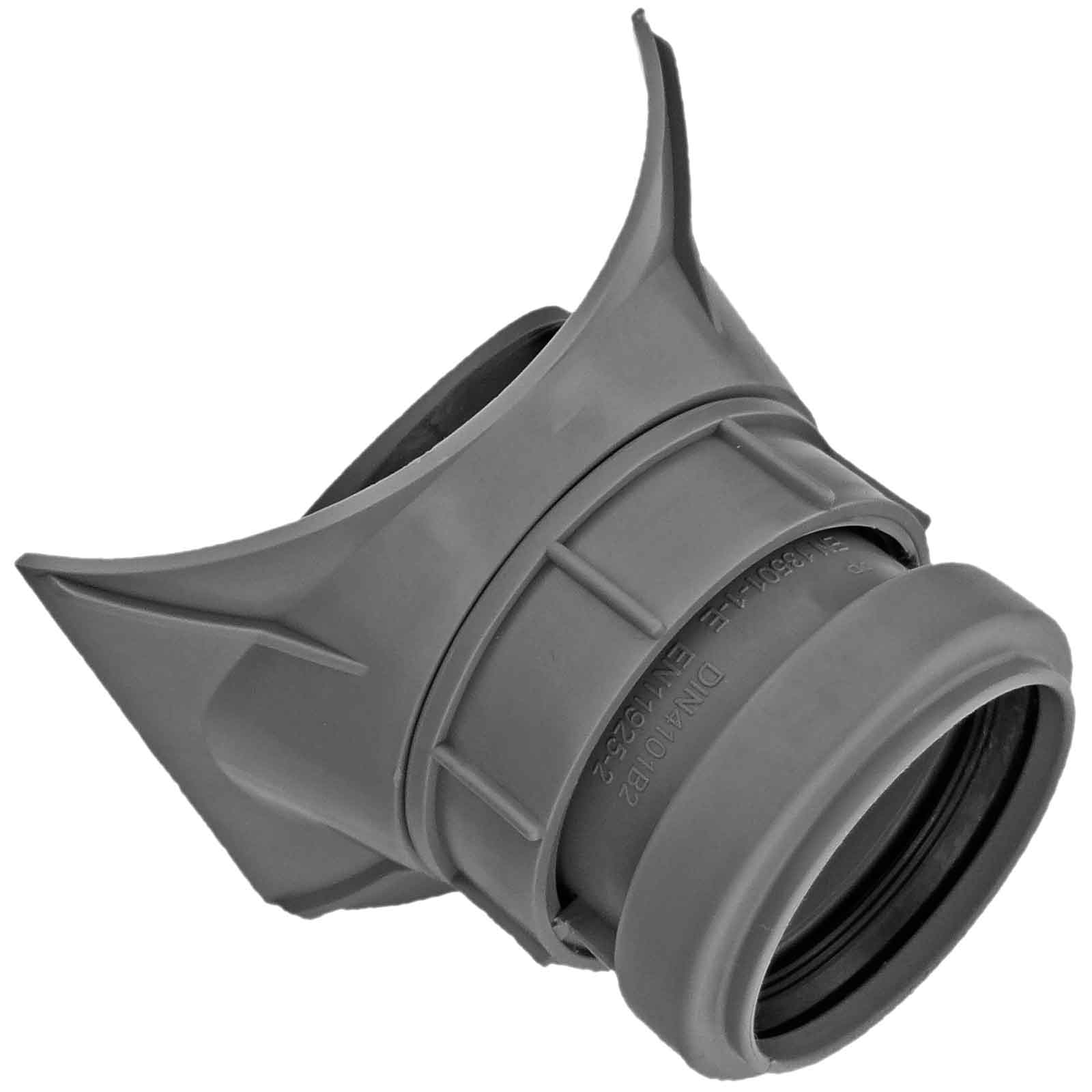

Anschlußseite1

Anschluss an Rohr mit Dichtung (Bohrung mit 57mm Innendurchmesser). Breite der Abdeckung 90mm. Nach dem Einsetzen und Verschrauben in das vorhanden Rohr, hält sich der Schraubabzweig selbst.

Anschlußseite2

Abzweigung: Muffe mit Dichtung für Spitzende von HT-Rohr.

Für den passenden Kreisschneider für Kunststoff mit einem Durchmesser von 57mm einfach auf das Bild klicken:

Achtung Größenbezeichnungen Norm-Maß DN (Diameter Nominal) bei Rohren

Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heißen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:

DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm

Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzen-Seite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).

Größe HT-Rohrsystem	Nennweite (DN/OD) = Außendurchmesser in Millimeter	Innendurchmesser in Millimeter	Wandstärke in Millimeter
DN32	32mm	28,2mm	1,8mm
DN40	40mm	36,2mm	1,8mm
DN50	50mm	46,2mm	1,8mm
DN75 = DN70	75mm	71,2mm	1,9mm
DN90	90mm	85,6mm	2,2mm
DN110 = DN100	110mm	104,6mm	2,7mm
DN125	125mm	118,8mm	3,1mm
DN160 = DN150	160mm	152,2	3,9mm
