Produktbeschreibung
(You can switch to English using the tab at the top)
Sie erhalten hier die einfach tragbare, schnell auf-/ abbaubare und sofort einsatzbereite
--- einstufige Einsteiger-Windturbine mit Savonius-Rotor ---

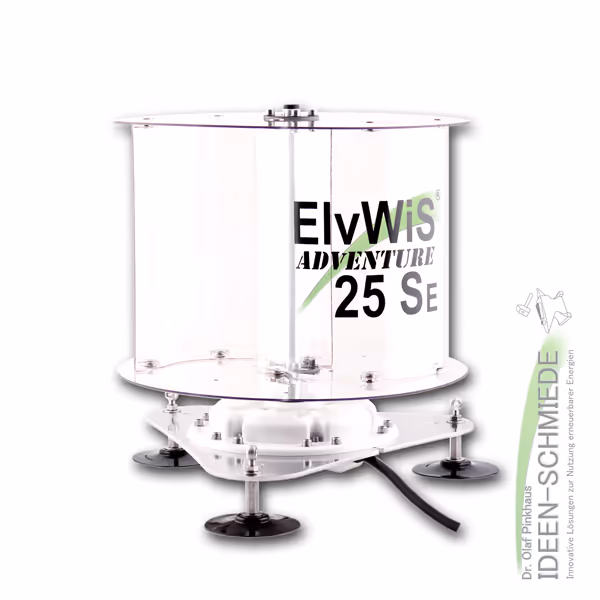

ElvWiS® ADVENTURE 25SE Economy
--- mit Doppel-Scheibengenerator GEA-100-VA und Anschlusskabel ----
--- wahlweise mit 3-Phasen Gleichrichter oder 12/24-Volt Laderegler ---
(Die Optionen wählen Sie einfach oben neben den Artikelbildern in den Varianten aus.)
Turbinen-Komponenten fertig montiert, Generator und Rotorachse trennbar,
Rotor komplett zerlegbar, kein Werkzeug erforderlich.
- Offiziell verifiziertes CE Zertifikat - Made in Germany -
Das gut durchdachte Komplett-Set wird natürlich mit einer übersichtlichen Betriebs- und Montage-Anleitung geliefert.
Key-Features
- In Freiland und Labor geprüft und optimiert; hier erwarten Sie solide Qualität aus Deutschland und realistische Leistungswerte.
- Lange Lebensdauer durch rostbeständigen Edelstahl, schlag- und witterungsbeständige Kunststoffe und seewasserbeständiges Aluminium.
- Komfortabler Transport dank leichter und kompakter Bauweise.
- Werkzeuglose De-/Montage durch lösbare Druck- und Steckverbindungen
- Wartungsarm durch Kugellager mit Lebensdauerschmierung.
- Passgenauer, spielfreier Aufbau durch CNC-gefertigte Bauteile.
- Zielführende Montage/Installation mit umfassender und bebilderter Anleitung.
- Zuverlässiger Betrieb bei allen gängigen Witterungsverhältnissen durch robuste Konstruktion.
- Frühzeitige, effiziente Leistungsabgabe durch optimale Abstimmung von Rotor und Generator.
- Leichtgängiges Laufverhalten durch bürstenloses und rastmomentfreies Generatordesign.
- Schneller Rotoranlauf mit hohem Drehmoment durch Savonius-Prinzip.
- Vorteile gegenüber horizontalen Turbinen durch leises Betriebsgeräusch, erweiterten Arbeitsbereich und da keine Windnachführung benötigt wird.
- Problemlose Reparatur bzw. Austausch einzelner Bauteile durch Nutzung von Druck- und Schraubverbindungen.
- Kleiner ökologischer Fußabdruck durch kurze Lieferketten und inländische Produktion.
- Ressourcenschonend dank langlebiger und recycelbarer Materialien.
- Ungefährlich für Vögel und Insekten durch feste Rotorposition, mitlaufende Rotordrehrichtung und niedrige Arbeitsdrehzahl.
Komponentendetails

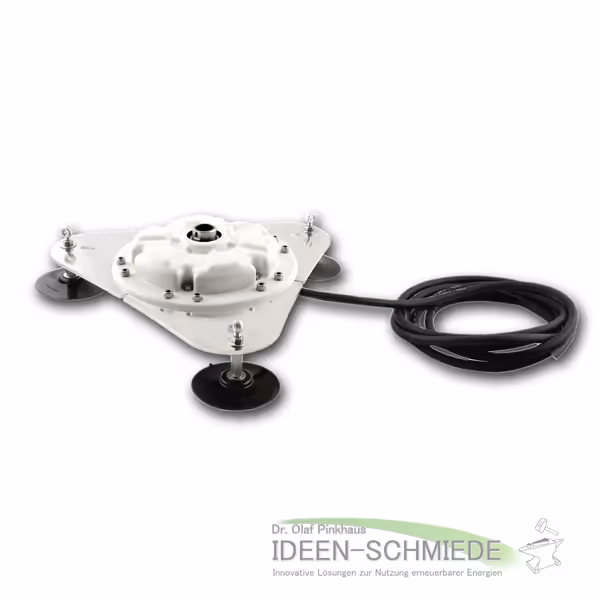

Generator-Basis
Bauweise: Doppel-Scheibengenerator (IP 64), 12-polig (24 Neodym-Magnete), AC 3-phasig, bürstenlos, rastmomentfrei.
Gehäuse: Extrem stabiles ABS-Compound-Material mit Edelstahl-Verbindungselementen.
Achse: Seewasserbeständige Aluminium-Hohlachse mit präzisionsgedrehten Kugellagerpassungen und 18 mm Achsaufnahme mit integrierter Zentrierhülse. Oben zur Verriegelung der Rotorachse mit einer 5 mm Durchgangsbohrung zur Verriegelung mit einem Federsplint (enthalten) ausgestattet.
Lager: Zwei massive Stahl-Markenkugellager mit Lebensdauerschmierung.
Kabelanschluss: Flexibles und widerstandsfähiges 3 m Gerätekabel mit 3 Phasen x 1,5 mm² und stabiler Zugentlastung am Generator.
Turbinen Basis-Platte (segmentiert): Robuste 4 mm Aluminium-Plattenelemente. Multifunktionell einsetzbar durch die Anbringung der Saugnäpfe und Ösen und durch Langlöcher für die direkte Befestigung durch Erdnägel.
Saugnäpfe mit Ösen: Saugstarke 80 mm Qualitäts-Saugnäpfe mit M6 Edelstahl-Anschlussgewinde. Stabile M6 Edelstahl-Ringschraube zur Anbringung von Sicherungs- und Abspannelementen.

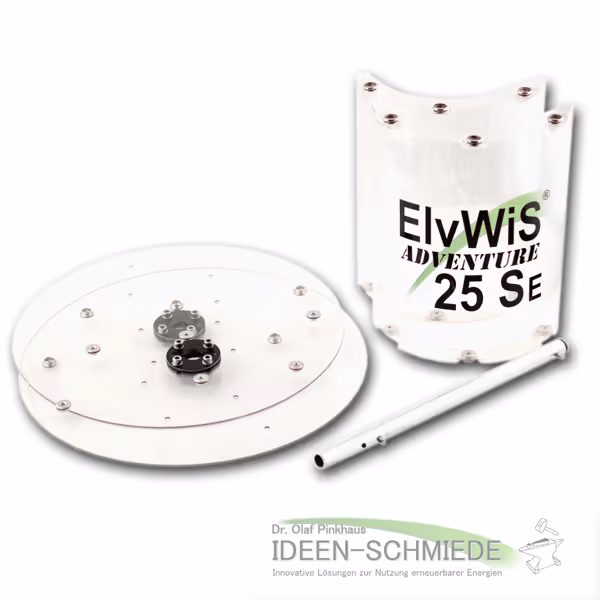

Rotorbauteile
Rotor-Achse: Vollständig aus Aluminium gefertigte, verwindungssteife 18 mm Hohlachse mit Querbohrung zur Verriegelung im Generator, Verriegelungssplinten und Schutzstopfen.
Rotor-Scheiben: Verwindungssteife 2 mm starke Scheibe aus transparentem, schlagfestem und witterungsbeständigem Hochleistungs-Polymer mit Druckverschluss-Aufnahmen zur Befestigung der Rotor-Schaufeln.
Rotor-Schaufeln: Flexible, aerodynamisch geformte Schaufel aus transparentem, schlagfestem und witterungsbeständigem Hochleistungs-Polymer mit Druckverschlüssen zur Befestigung an den Rotor-Scheiben.
Zentrierhülsen: Vibrationsdämpfende Hülsen mit Aluminiumabdeckungen und integrierter Gummi-Achs-Verriegelung.

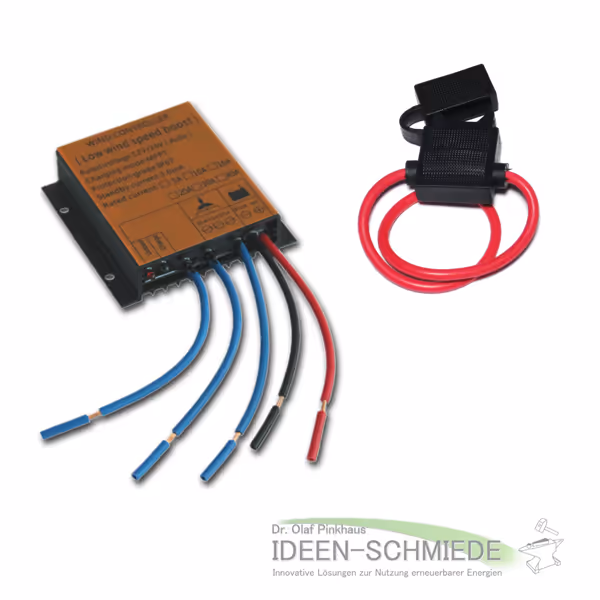

Laderegler (optional)
Beschreibung: Wasserdicht vergossener Batterie-Laderegler (12/24 V) mit integriertem 3-Phasen Gleichrichter.
Lademodus: MPPT-Boost für niedrige Windgeschwindigkeiten
Nennspannung (Batterie): 12V / 24V Auto-Erkennung
Ruhestromverbrauch: 3,6 mA
Boost-Ladebeginn: 8-9 V (12 V Batt.) / 15-16 V (24 V Batt.)
Schutzklasse: IP 67
Leistung Max.: 400 Watt
Eingangsspannung Max.: 60 Volt
Bremsspannung: ab 14,4 V (12 V Batt.)/ ab 28,8 V (24 V Batt.)
Wiederanlaufspannung: bei 13,5 V (12 V Batt.)/ bei 27,0 V (24 V Batt.)
Erhaltungsspannung (nach Bremsmodus): bis 12,5 V (12 V Batt.)/ bis 25,0 V (24 V Batt.)
Erkennungsspannung Min.: 8 V
Schutzfunktionen: Batterie-Überspannung, Ladestrombegrenzung, Bremsfunktion
Arbeitstemperatur: -35 °C - +75 °C / 85 % RH
Anzeige: Unload-LED, Charge-LED
Anschluss: 3 x Blau an Generator-Wechselstrom, 1 x Rot an Batterie-Plus, 1 x Schwarz an Batterie-Minus.
Zubehör: Sicherungshalter und Sicherung

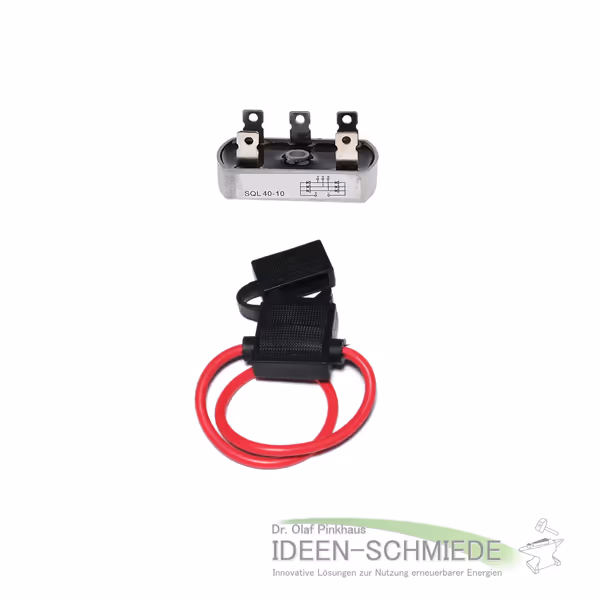

Gleichrichter (optional)
Beschreibung: Wasserdicht vergossener 3 Phasen-Brückengleichrichter für den direkten Anschluss von Beleuchtung, Elektromotoren und anderen Gleichstromanwendungen.
Funktion: Wandelt den Wechselstrom des Generators in einen der Drehzahl entsprechenden Gleichstrom um.
Anschlüsse: 3 x AC-Steckanschlüsse für Generator-Wechselstrom, 2 x DC-Steckanschlüsse für Gleichstromverbraucher (Plus +/Minus -).
Zubehör: Sicherungshalter und Sicherung

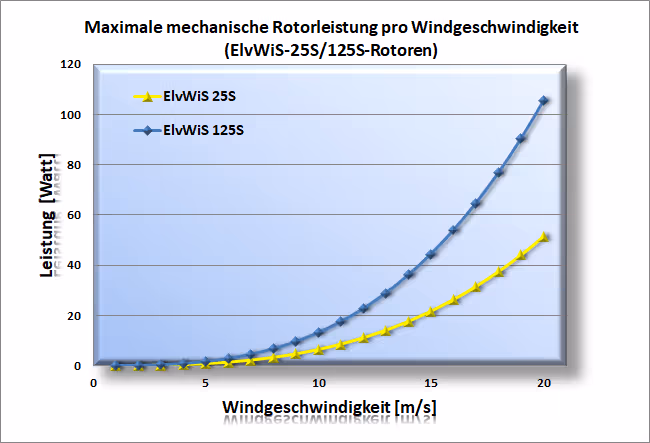

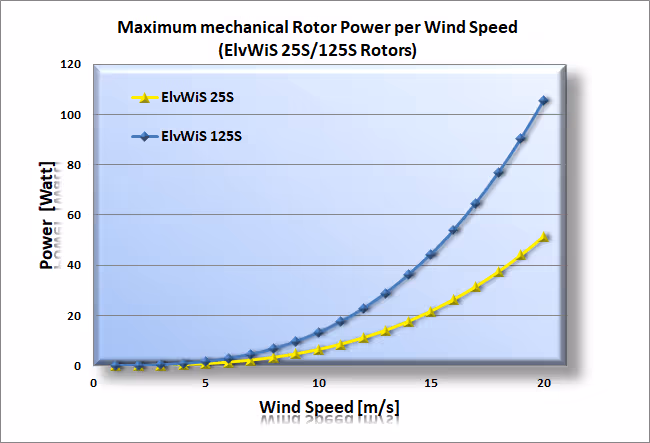

Diagramme
ElvWiS® ADVENTURE - Einsatzbereiche
Die ADVENTURE-Windturbinen sind universell einsetzbar, zum Beispiel für
- die Stromversorgung von LED-Beleuchtung und LED-Strahlern.
- den Aufbau von Batteriesystemen für Inselanwendungen.
- die Ladung von Elektrogeräten wie Smart-Phones oder Tablet-PCs.
- die Ladung von Batterien wie bei Wohnmobilen und Booten.
- den Betrieb von Motoren, Pumpen und Messgeräten.
- die Ergänzung von Solarsystemen und die nächtliche Energiegewinnung.
Die idealen Einsatzmöglichkeiten dieser Turbinen finden sich an windreichen Standorten wie Küsten, Flachland und im Gebirge.
