Produktbeschreibung
(You can switch to English using the tab at the top)
Sie erhalten hier die solide und fest montierbare

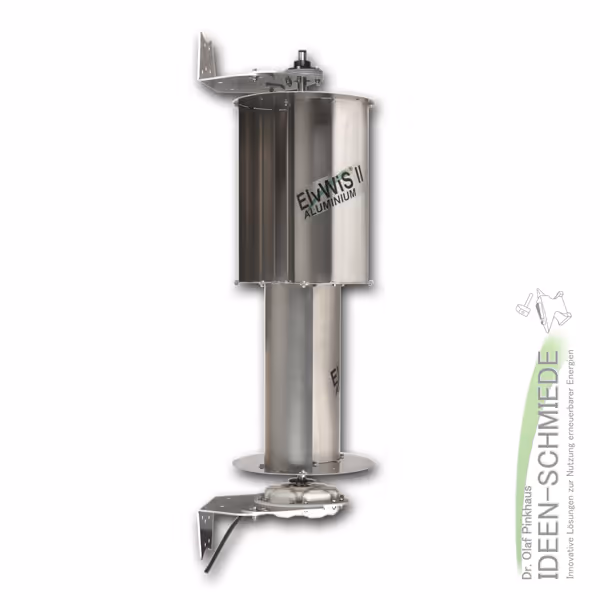

--- zweistufige Qualitäts-Windturbine mit Savonius-Rotor ---
ElvWiS® II ALUMINIUM-Hybrid
--- mit Doppel-Scheibengenerator GEA-400-VA und Universalhalterung ----
--- wahlweise mit 3-Phasen Gleichrichter oder 12/24-Volt Laderegler ---
(Die Optionen wählen Sie einfach oben neben den Artikelbildern in den Varianten aus.)
Turbinen-Komponenten zerlegt, Generator fertig montiert.
Komplettes Montagematerial ist beigefügt.
Sicherung gegen Diebstahl durch Verschraubung der Komponenten.
- Offiziell verifiziertes CE Zertifikat - Made in Germany -
Der gut durchdachte Bausatz wird natürlich mit einer ausführlichen Betriebs- und Montage-Anleitung geliefert.
Key-Features
- In Freiland und Labor geprüft und optimiert; hier erwarten Sie solide Qualität aus Deutschland und realistische Leistungswerte.
- Lange Lebensdauer durch rostbeständigen Edelstahl, schlag- und witterungsbeständige Kunststoffe und seewasserbeständiges Aluminium.
- Zielführende Montage/Installation mit umfassender und bebilderter Anleitung.
- Praktische Steckmontage des Rotors in Generator und oberer Lageraufnahme.
- Effektive Bolzenverbindung zwischen Rotor und Rotorachse.
- Einfache Justage im oberen Lager durch schwimmende Ausführung.
- Wartungsarm durch Edelstahl-Kugellager mit Lebensdauerschmierung.
- Passgenauer, spielfreier Aufbau durch CNC-gefertigte Bauteile.
- Zuverlässiger Betrieb bei allen gängigen Witterungsverhältnissen durch robuste Konstruktion.
- Frühzeitige, effiziente Leistungsabgabe durch optimale Abstimmung von Rotor und Generator.
- Leichtgängiges Laufverhalten durch bürstenloses und rastmomentfreies Generatordesign.
- Schneller Rotoranlauf mit hohem Drehmoment durch Savonius-Prinzip.
- Vorteile gegenüber horizontalen Turbinen durch leises Betriebsgeräusch, erweiterten Arbeitsbereich und da keine Windnachführung benötigt wird.
- Problemlose Reparatur bzw. Austausch einzelner Bauteile durch generelle Nutzung von Schraubverbindungen.
- Kleiner ökologischer Fußabdruck durch kurze Lieferketten und inländische Produktion.
- Ressourcenschonend dank langlebiger und recycelbarer Materialien.
- Ungefährlich für Vögel und Insekten durch feste Rotorposition, mitlaufende Rotordrehrichtung und niedrige Arbeitsdrehzahl.
Komponentendetails

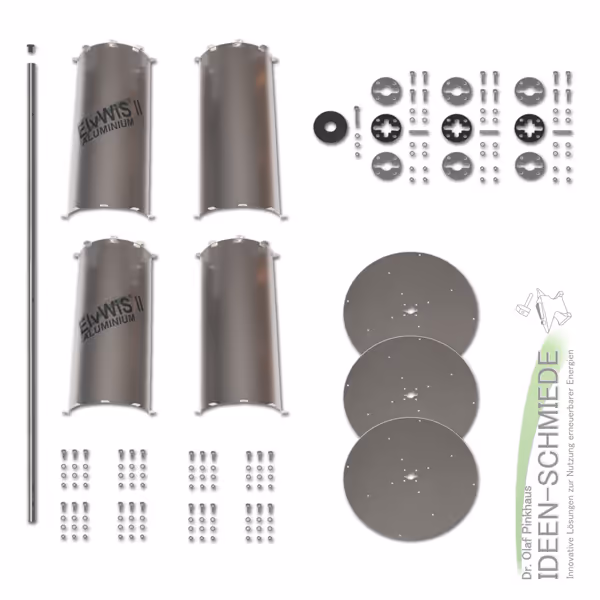

Rotor-Bausatz
Rotor-Achse: Vollständig aus Edelstahl gefertigte, verwindungssteife 18 mm Hohlachse mit Verriegelungssplinten, Schutzstopfen und Querbohrung zur Verschraubung im Generator.
Rotor-Scheiben: Verwindungssteife, lasergeschnittene Scheiben aus seewasserbeständiger Aluminium-Legierung.
Rotor-Schaufeln: Stabile, lasergeschnittene und kalt gewalzte Schaufeln mit gebördelten Längskanten aus seewasserbeständiger Aluminium-Legierung.
Anbauteile: Zentrierhülsen mit Aluminiumabdeckungen und integrierter Gummi-Achs-Verriegelung, Verbindungsmaterial (Edelstahlstahl)

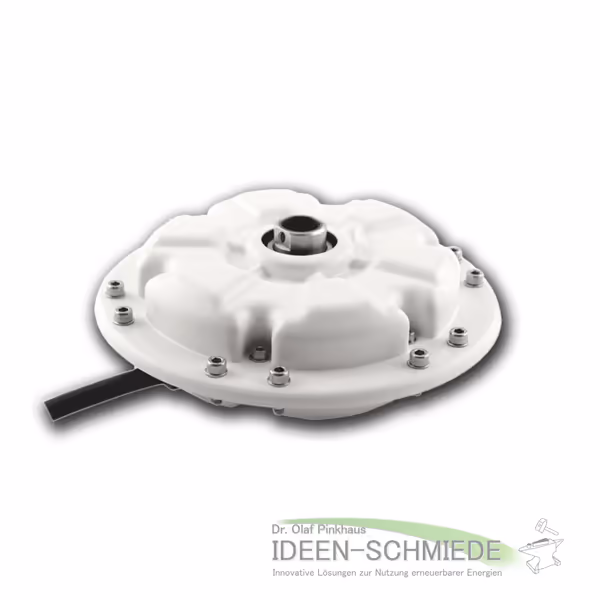

Generator
Bauweise: Doppel-Scheibengenerator (IP 64), 12-polig (24 Neodym-Magnete), AC 3-phasig, bürstenlos, rastmomentfrei.
Abmessungen: Höhe 57 mm, Durchmesser 198 mm
Gewicht: ca. 1,65 kg
Gehäuse: Extrem stabiles ABS-Compound-Material mit Edelstahl-Verbindungselementen.
Achse: Rostfreie Edelstahl-Hohlachse mit präzisionsgedrehten Kugellagerpassungen und 18 mm Achsaufnahme inkl. integrierter Zentrierhülse. Unten mit M16 Innengewinde, oben mit einem 22er Schlüsselansatz und einer 5 mm Querbohrung zur Wellenfixierung ausgestattet.
Lager: Zwei massive Edelstahl-Markenkugellager (Typ 6005) mit Lebensdauerschmierung.
Kabelanschluss: Flexibles und widerstandsfähiges 50 cm Gerätekabel mit 3 Phasen x 1,5 mm² mit stabiler Zugentlastung an Generator-Unterseite.

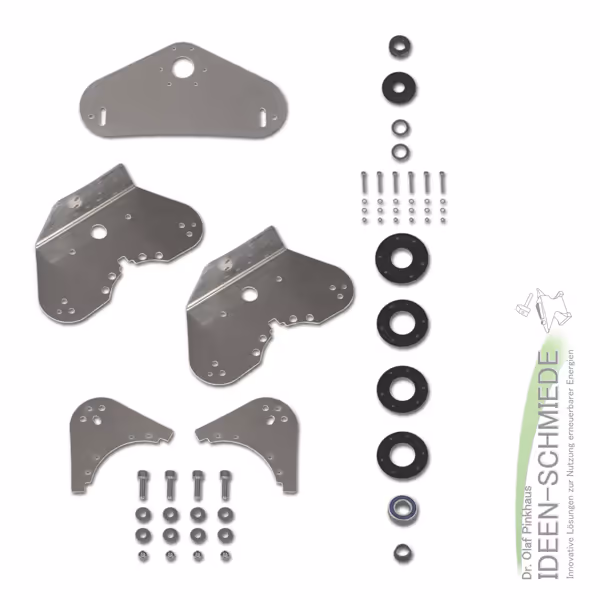

Universalhalterung
Winkel: Zwei robuste 4 mm starke Aluminiumwinkel mit vielseitigen Bohrungen für die Montage an ebenen Flächen oder zur Mastmontage durch die Anbringung von zwei 40 mm Bügelschellen.
Basisplattensegmente: Zwei robuste 4 mm Aluminium-Massivplatten-Elemente zur Aufnahme des Generators. Multifunktionell einsetzbar durch Bohrungen für Anbringung von zusätzlichen Sicherungs- und Verbindungselementen.
Aufnahmeplatte: Robuste 4 mm starke Aluminium-Platte zur Aufnahme des Rotors. Integrierte Langlöcher für den Ausgleich von Fluchtungstoleranzen.
Lagerung: Massives Edelstahl-Markenkugellager (Typ 6004) mit Lebensdauerschmierung und integrierter 18 mm Zentrierhülse. Präzisionsgefertigte Lagerhülse aus schlagzähem und abriebfesten Polyamid.
Besonderheit: Windturbine nach Montage der Halterung montier-/austauschbar.

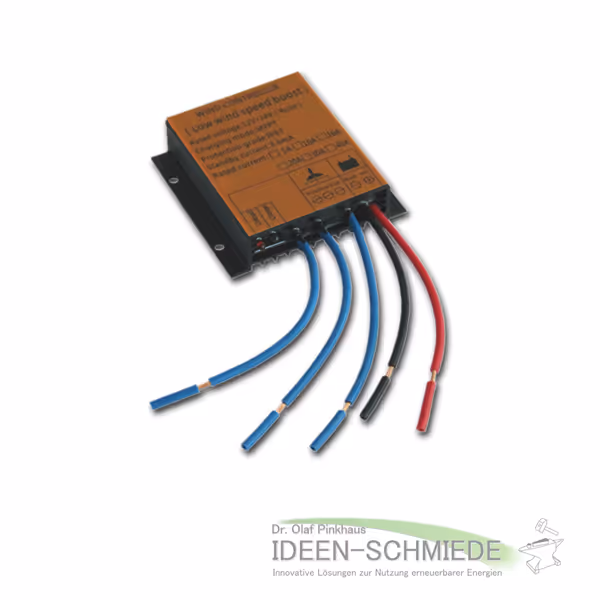

Laderegler (optional)
Beschreibung: Wasserdicht vergossener Batterie-Laderegler (12/24 V) mit integriertem 3-Phasen Gleichrichter.
Lademodus: MPPT-Boost für niedrige Windgeschwindigkeiten
Nennspannung (Batterie): 12V / 24V Auto-Erkennung
Ruhestromverbrauch: 3,6 mA
Boost-Ladebeginn: 8-9 V (12 V Batt.) / 15-16 V (24 V Batt.)
Schutzklasse: IP 67
Leistung Max.: 400 Watt
Eingangsspannung Max.: 60 Volt
Bremsspannung: ab 14,4 V (12 V Batt.)/ ab 28,8 V (24 V Batt.)
Wiederanlaufspannung: bei 13,5 V (12 V Batt.)/ bei 27,0 V (24 V Batt.)
Erhaltungsspannung (nach Bremsmodus): bis 12,5 V (12 V Batt.)/ bis 25,0 V (24 V Batt.)
Erkennungsspannung Min.: 8 V
Schutzfunktionen: Batterie-Überspannung, Ladestrombegrenzung, Bremsfunktion
Arbeitstemperatur: -35 °C - +75 °C / 85 % RH
Anzeige: Unload-LED, Charge-LED
Anschluss: 3 x Blau an Generator-Wechselstrom, 1 x Rot an Batterie-Plus, 1 x Schwarz an Batterie-Minus.

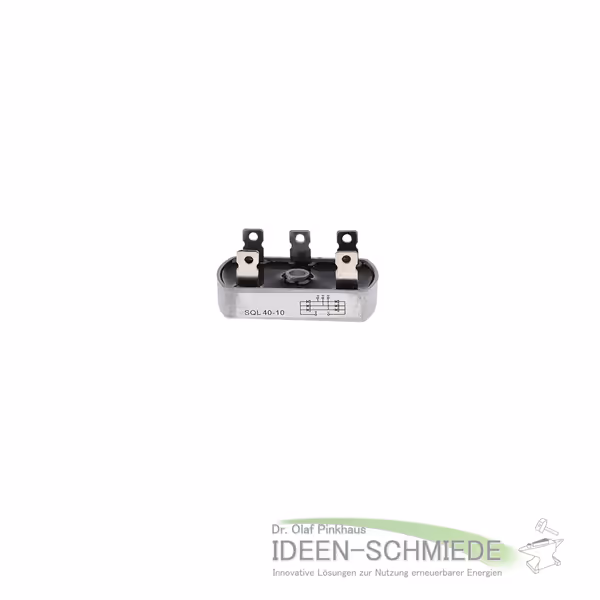

Gleichrichter (optional)
Beschreibung: Wasserdicht vergossener 3 Phasen-Brückengleichrichter für den direkten Anschluss von Beleuchtung, Elektromotoren und anderen Gleichstromanwendungen.
Funktion: Wandelt den Wechselstrom des Generators in einen der Drehzahl entsprechenden Gleichstrom um.
Anschlüsse: 3 x AC-Steckanschlüsse für Generator-Wechselstrom, 2 x DC-Steckanschlüsse für Gleichstromverbraucher (Plus +/Minus -).

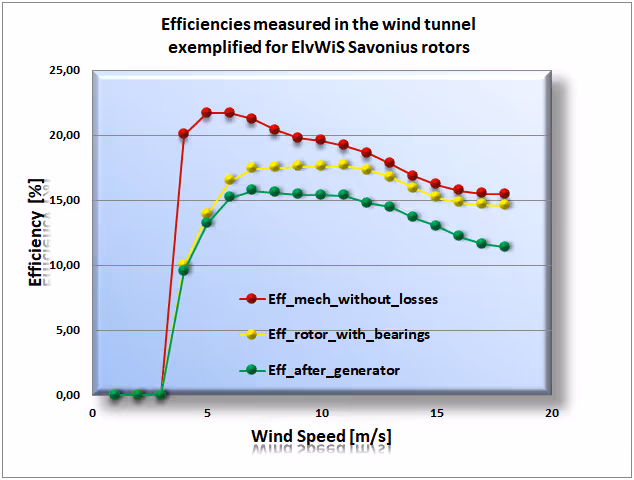

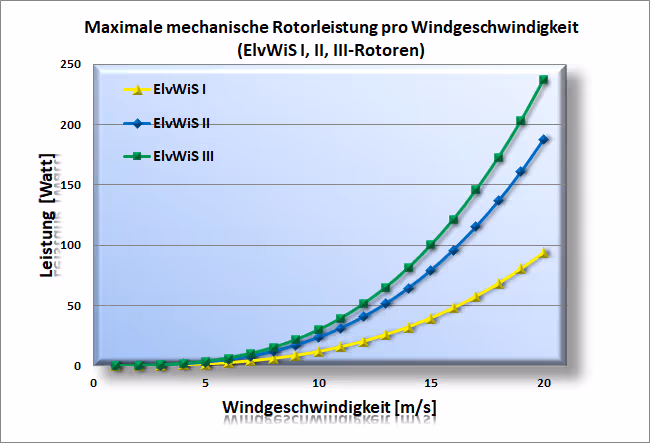

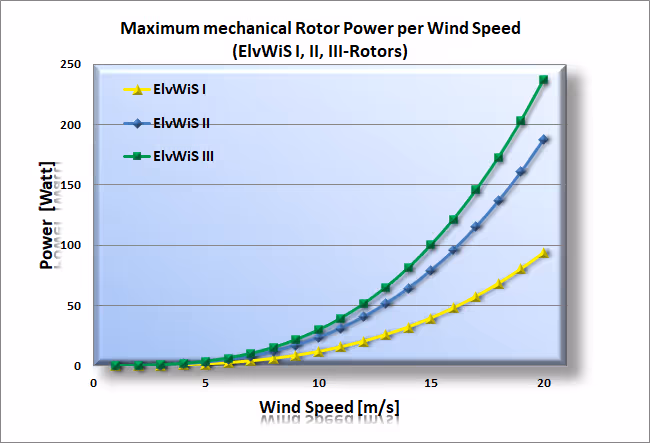

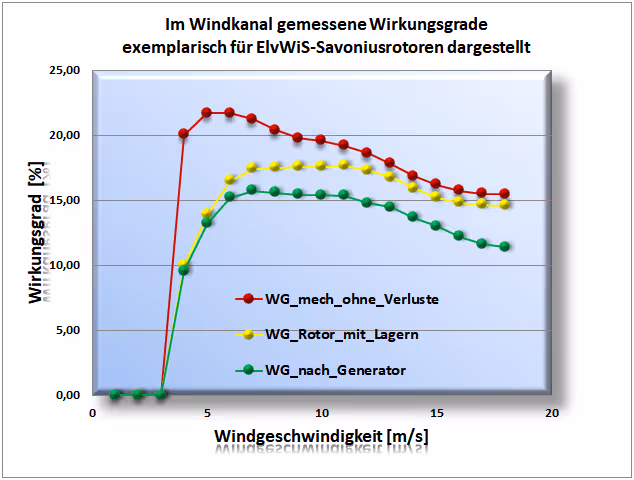

Diagramme
ElvWiS® ALUMINIUM-Hybrid - Einsatzbereiche
Die ALUMINIUM-Hybrid-Windturbinen sind universell einsetzbar, zum Beispiel für
- die Stromversorgung von LED-Beleuchtung und LED-Strahlern.
- den Aufbau von Batteriesystemen für Inselanwendungen.
- die Ladung von Elektrogeräten wie Smart-Phones oder Tablet-PCs.
- die Ladung von Batterien wie bei Wohnmobilen und Booten.
- den Betrieb von Motoren, Pumpen und Messgeräten.
- die Ergänzung von Solarsystemen und die nächtliche Energiegewinnung.
Die idealen Einsatzmöglichkeiten dieser Turbinen finden sich an windreichen Standorten wie Küsten, Flachland und im Gebirge.
