Technische Daten

Gesamtgewicht: ca. 1,7 kg

Gesamthöhe: ca. 55 cm

Baumaterial: seewasserbeständiges Aluminium

Anlaufbeginn: ab 0,5 - 1,0 m/s

Leerlaufdrehzahl bei 12 m/s: 1200 U/min

Betriebsbereich: 0,5 - 30 m/s

Betriebsgeräusch: < Umgebungsgeräusch / 30 dB max.

Maße des Rotors: B 32 x H 40 cm

Rotorfläche (angestrahlte Projektionsfläche): B 30 x H 40 cm = 0,120 m²

Rotor-Nennleistung bei 12 m/s: 20 Watt

Rotor-Maximalleistung bei 20 m/s: 94 Watt

Rotortyp: Savonius-Rotor - Pro Ebene 2 gegenüberliegende C-förmige Schaufeln

Rotoreigenschaften: Allrounder für böige und gleichmäßige Windverhältnisse, schnellstartend und direkte Reaktion auf wechselnde Windgeschwindigkeiten, reduzierte Drehzahl bei höheren Windstärken.

Montage: Z.B. mit einer Halterung zur Mastmontage, fest verschraubt und/oder entnehmbar an/auf/unter ebenen Flächen; liegende oder stehende Montage möglich (an Wänden, Hausdach -giebel, Bootsmast etc.).

Produktbeschreibung

(You can switch to English using the tab at the top)

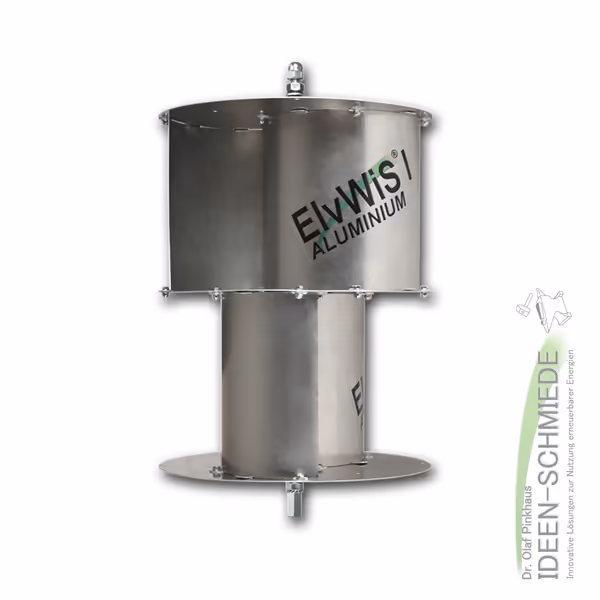

Sie erhalten hier den soliden und fest montierbaren

--- zweistufigen Vollmetall-Savonius-Rotor für Windturbinen ---

ElvWiS^® I ALUMINIUM

Rotor-Komponenten zerlegt, komplettes Montagematerial ist beigefügt.
Sicherung gegen Diebstahl durch Verschraubung der Komponenten.

(Ein Generator ist in diesem Angebot NICHT enthalten , dieser wird in Turbinen-Sets oder separat (EGE200-VA) angeboten)

- Offiziell verifiziertes CE Zertifikat - Made in Germany -

Der gut durchdachte Bausatz wird natürlich mit einer ausführlichen Betriebs- und Montage-Anleitung geliefert.

Wichtig: Damit Sie lange Freude an Ihrem ElvWiS^®-Savoniusrotor haben, befestigen Sie diesen bitte immer oben und unten in einer Halterung.

Technische Daten

Gesamtgewicht: ca. 1,7 kg

Gesamthöhe: ca. 55 cm

Baumaterial: seewasserbeständiges Aluminium

Anlaufbeginn: ab 0,5 - 1,0 m/s

Leerlaufdrehzahl bei 12 m/s: 1200 U/min

Betriebsbereich: 0,5 - 30 m/s

Betriebsgeräusch: < Umgebungsgeräusch / 30 dB max.

Maße des Rotors: B 32 x H 40 cm

Rotorfläche (angestrahlte Projektionsfläche): B 30 x H 40 cm = 0,120 m²

Rotor-Nennleistung bei 12 m/s: 20 Watt

Rotor-Maximalleistung bei 20 m/s: 94 Watt

Rotortyp: Savonius-Rotor - Pro Ebene 2 gegenüberliegende C-förmige Schaufeln

Key-Features

- Lange Lebensdauer durch seewasserbeständiges Aluminium und verzinkten Stahl.

- Wartungsarm durch Edelstahl-Kugellager mit Lebensdauerschmierung.

- Passgenauer spielfreier Aufbau durch CNC-gefertigte Bauteile.

- Zielführende Montage/Installation mit umfassender und bebilderter Anleitung.

- Zuverlässiger Betrieb bei allen gängigen Witterungsverhältnissen durch robuste Konstruktion.

- Schneller Rotoranlauf mit hohem Drehmoment durch Savonius-Prinzip.

- Vorteile gegenüber horizontalen Turbinen durch leises Betriebsgeräusch, erweiterten Arbeitsbereich und da keine Windnachführung benötigt wird.

- Problemlose Reparatur bzw. Austausch einzelner Bauteile durch generelle Nutzung von Schraubverbindungen.

- Kleiner ökologischer Fußabdruck durch kurze Lieferketten und inländische Produktion.

- Ressourcenschonend dank langlebiger und recycelbarer Materialien.

- Ungefährlich für Vögel und Insekten durch feste Rotorposition, mitlaufende Rotordrehrichtung und niedrige Arbeitsdrehzahl.

- Vielseitige Nutzungsmöglichkeiten des Rotors dank hohen Drehmoments (Generatorbetrieb, Wasserförderung, Drucklufterzeugung etc.).

Komponentendetails

Rotor-Bausatz

Rotor-Achse: Massive M12 Gewindestange aus verzinktem Stahl.
Rotor-Scheiben: Verwindungssteife, lasergeschnittene Scheiben aus seewasserbeständiger Aluminium-Legierung.
Rotor-Schaufeln: Stabile, lasergeschnittene und kalt gewalzte Schaufeln mit gebördelten Längskanten aus seewasserbeständiger Aluminium-Legierung.
Anbauteile: 2 x Kugellager oben und unten (Edelstahl, wartungsfrei), Verbindungsmaterial (Stahl verzinkt)

Diagramme

ElvWiS Leistungsdiagramme

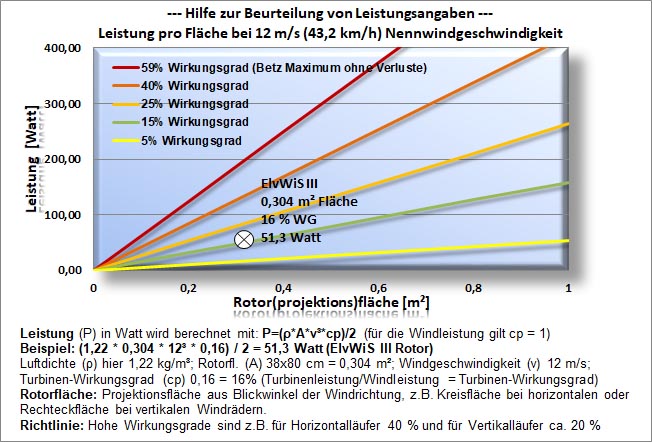

ElvWiS Leistungsbeurteilung Hilfe

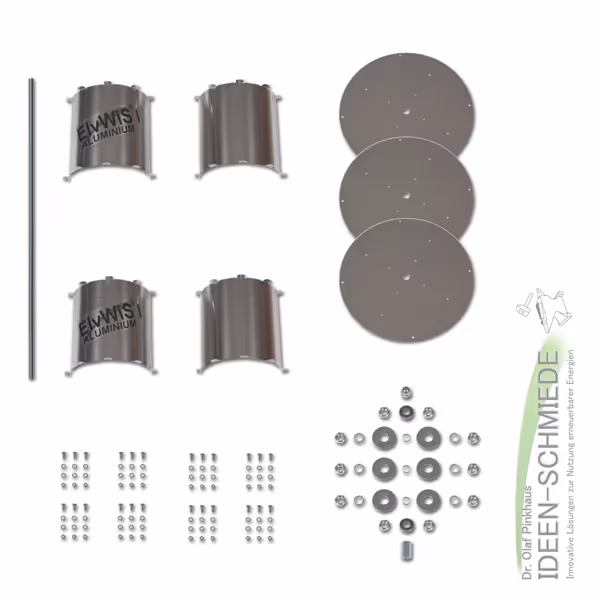

Lieferumfang

1 x Rotor-Achse (Stahl verzinkt)

3 x Rotor-Scheiben (Aluminium)

4 x Rotor-Schaufeln (Aluminium)

2 x Kugellager (Edelstahl, wartungsfrei)

1 Satz Verbindungsmaterial (Stahl verzinkt)

Betriebs- und Montageanleitung (digital)

ElvWiS^® ALUMINIUM - Einsatzbereiche

Die ALUMINIUM-Windturbinen sind universell einsetzbar, zum Beispiel für

- die Stromversorgung von LED-Beleuchtung und LED-Strahlern.

- den Aufbau von Batteriesystemen für Inselanwendungen.

- die Ladung von Elektrogeräten wie Smart-Phones oder Tablet-PCs.

- die Ladung von Batterien wie bei Wohnmobilen und Booten.

- den Betrieb von Motoren, Pumpen und Messgeräten.

- die Ergänzung von Solarsystemen und die nächtliche Energiegewinnung.

Die idealen Einsatzmöglichkeiten dieser Turbinen finden sich an windreichen Standorten wie Küsten, Flachland und im Gebirge.

Produktvideos

YouTube-Links zu unseren Produkt-Videos
(Einfach auf den Video-Screenshot klicken, dann wird der YouTube-Link geöffnet)

ElvWiS^®-Produktkategorien

Vom Feinsten:
ElvWiS^® ALUMINIUM Hybrid
Premium-Windturbinen

Hochwertige Bausätze für die einfache Selbstmontage, die die bewährten Vorteile aus allen vertikalen Turbinenbaureihen vereinen.

Für Unterwegs:
ElvWiS^® ADVENTURE
Compound-Windturbinen

Hochwertige, schnell auf-/abbaubare und sofort einsatzbereite Komplettsets oder fest installierbare Bausätze aus leichtem Hightech-Material.

Der Klassiker:
ElvWiS^® ALUMINIUM
Vollmetall-Windturbinen

Vielseitig einsetzbare Bausätze für die Selbstmontage aus langlebigem Aluminium und preiswerten Standardkomponenten.

Do-It-Yourself:
ElvWiS^®
Scheiben-Generatoren

Leistungsstarke und rastmomentfreie Generatoren mit Hochleistungs-Magneten zur Um-/Aufrüstung und Ihre eigenen Projekte.

Technical data

Total weight: ca. 1.7 kg

Total height: ca. 55 cm

Material: seawater-resistant Aluminium

Spinning start: 0.5 - 1.0 m/s

Idling speed at 12 m/s: 1200 rpm

Operating range: 0.5 - 30 m/s

Operational noise: < Ambient noise / 30 dB max.

Dimensions of the rotor: B 32 x H 40 cm

Rotor area (swept projection area): W 30 x H 40 cm = 0.120 m²

Rotor nominal power at 12 m/s: 20 Watts

Rotor maximum power at 20 m/s: 94 Watts

Rotor type: Savonius rotor - 2 opposed C-shaped blades per level

Rotor features: All-rounder for gusty and even wind conditions, quick start and direct reaction to changing wind speeds, reduced rotation speed at higher wind forces.

Mounting options: For example, with a mount for mast mounting, firmly srewed and/or removable on (top)/under flat surfaces; horizontal or vertical mounting possible (on walls, roof top, boat deck/mast etc.).

Product description

(Über die Registerkarte oben können Sie auf Deutsch umschalten)

Here you will receive the sturdy and firmly mountable

--- two-stage full-metal Savonius rotor for wind turbines ---

ElvWiS^® I ALUMINIUM

Rotor components disassembled, complete assembly material is included.
Protection against theft by screwing the components.

(A generator is NOT included in this offer, it is offered in turbine sets or separately (EGE200-VA))

- Officially verified CE certificate - Made in Germany -

Of course, the well thought out DIY kit will come with a detailled operating and assembly instructions manual.

Important: To ensure long-lasting operation of your ElvWiS^® Savonius rotor, always mount it in a holder at the top and at the bottom.

Technical data

Total weight: ca. 1.7 kg

Total height: ca. 55 cm

Material: seawater-resistant Aluminium

Spinning start: 0.5 - 1.0 m/s

Idling speed at 12 m/s: 1200 rpm

Operating range: 0.5 - 30 m/s

Operational noise: < Ambient noise / 30 dB max.

Dimensions of the rotor: B 32 x H 40 cm

Rotor area (swept projection area): W 30 x H 40 cm = 0.120 m²

Rotor nominal power at 12 m/s: 20 Watts

Rotor maximum power at 20 m/s: 94 Watts

Rotor type: Savonius rotor - 2 opposed C-shaped blades per level

Rotor features: All-rounder for gusty and even wind conditions, quick start and direct reaction to changing wind speeds, reduced rotation speed at higher wind forces.

Key features

- Long service life thanks to seawater-resistant aluminum and galvanized steel.

- Low maintenance thanks to stainless-steel bearings with lifetime lubrication.

- Precise, play-free construction thanks to CNC-manufactured components.

- Targeted assembly/installation with comprehensive and illustrated instructions.

- Reliable operation in all common weather conditions thanks to robust construction.

- Fast rotor start-up with high torque thanks to Savonius principle.

- Advantages compared to horizontal turbines due to quiet operating noise, extended working range and no wind tracking is required.

- Problem-free repair or replacement of individual components due to the general use of screw connections.

- Small ecological footprint due to short supply chains and domestic production.

- Resource-saving thanks to durable and recyclable materials.

- Safe for birds and insects due to fixed rotor position, rotor rotation direction and low operating speed.

- Versatile uses of the rotor thanks to high torque (generator operation, water pumping, compressed air generation, etc.).

Component Details

Rotor kit

Rotor axis: Solid M12 threaded rod made of galvanized steel.
Rotor discs: Torsion-resistant, laser-cut discs made of seawater-resistant aluminum alloy.
Rotor blades: Stable, laser-cut and aerodynamically shaped blades with flanged long edges made of seawater-resistant aluminum alloy.
Add-on parts: 2 x Bearing on top and bottom (stainless steel, maintenance-free), assembly material (galvanized steel)

Diagrams

ElvWiS Leistungsdiagramme

Scope of supply

1 x Rotor-axis (galvanized steel)

3 x Rotor discs (Aluminium)

4 x Rotor blades (Aluminium)

2 x Bearings (stainless steel, maintenance-free)

1 Set assembly material (galvanized steel)

Operating and instructions manual (digital)

ElvWiS^® ALUMINIUM - Fields of application

The ALUMINIUM wind turbines can be used universally, e.g. for

- the power supply of LED lighting and LED spotlights.

- the setup of battery systems for off-grid applications.

- the charging of electric appliances such as smart phones or tablet PC's.

- the charging of batteries as in campers and boats.

- the operation of motors, pumps and measuring instruments.

- the supplementation of solar systems and the nocturnal energy production.

The ideal applications for these turbines can be found at windy locations such as coasts, flat country and in the mountains.

Product videos

YouTube links to our product videos
(Simply click a video screenshot, then the respective YouTube video link will open)

ElvWiS^®-Product categories

As its Finest:
ElvWiS^® ALUMINIUM Hybrid
Premium Wind Turbines

High-quality kits for easy self-assembly, which combine the proven advantages of all vertical turbine series.

For the Road:
ElvWiS^® ADVENTURE
Compound Wind Turbines

High-quality, quickly dis-/assembled ready-to-use complete sets or permanently installable kits made of lightweight high-tech material.

The Classic:
ElvWiS^® ALUMINIUM
Full-Metal Wind Turbines

Versatile usable kits for self-assembly made of durable aluminum and inexpensive standard components.

Do-It-Yourself:
ElvWiS^®
Disc Generators

Powerful and cogging-free disc generators with high-performance magnets for conversion / upgrade and your own projects.
