Sie erhalten hier die solide und fest montierbare

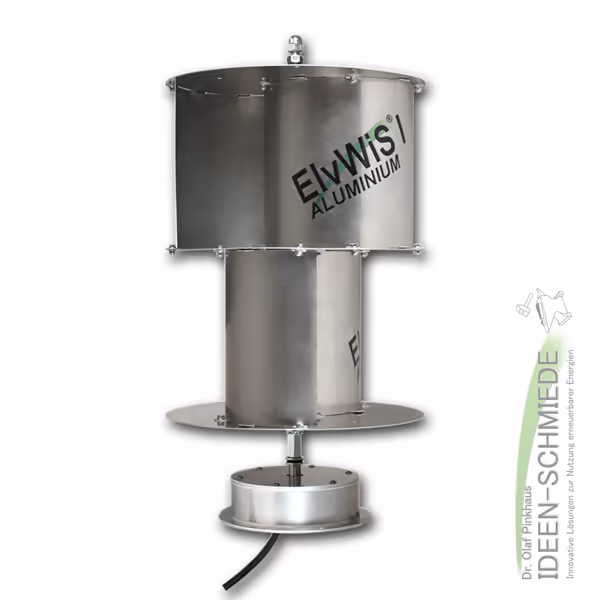

--- zweistufige Vollmetall-Windturbine mit Savonius-Rotor ---
ElvWiS® I ALUMINIUM
--- mit Doppel-Scheibengenerator EGE200-VA ----
--- wahlweise mit 3-Phasen Gleichrichter oder 12/24-Volt Laderegler ---
(Die Optionen wählen Sie einfach oben neben den Artikelbildern in den Varianten aus.)
Turbinen-Komponenten zerlegt, Generator fertig montiert.
Komplettes Montagematerial ist beigefügt.
Sicherung gegen Diebstahl durch Verschraubung der Komponenten.
- Offiziell verifiziertes CE Zertifikat - Made in Germany -
Der gut durchdachte Bausatz wird natürlich mit einer ausführlichen Betriebs- und Montage-Anleitung geliefert.
Wichtig: Damit Sie lange Freude an Ihrer ElvWiS®-Windturbine haben, befestigen Sie diese bitte immer oben und unten in einer Halterung.
Ein Komplettset inklusive Halterung oder eine separate Halterung finden Sie in unseren anderen Angeboten.
Key-Features
- In Freiland und Labor geprüft und optimiert; hier erwarten Sie solide Qualität aus Deutschland und realistische Leistungswerte.
- Lange Lebensdauer durch seewasserbeständiges Aluminium und verzinkten Stahl.
- Wartungsarm durch Edelstahl-Kugellager mit Lebensdauerschmierung.
- Passgenauer, spielfreier Aufbau durch CNC-gefertigte Bauteile.
- Zielführende Montage/Installation mit umfassender und bebilderter Anleitung.
- Zuverlässiger Betrieb bei allen gängigen Witterungsverhältnissen durch robuste Konstruktion.
- Frühzeitige, effiziente Leistungsabgabe durch optimale Abstimmung von Rotor und Generator.
- Leichtgängiges Laufverhalten durch bürstenloses und rastmomentfreies Generatordesign.
- Schneller Rotoranlauf mit hohem Drehmoment durch Savonius-Prinzip.
- Vorteile gegenüber horizontalen Turbinen durch leises Betriebsgeräusch, erweiterten Arbeitsbereich und da keine Windnachführung benötigt wird.
- Problemlose Reparatur bzw. Austausch einzelner Bauteile durch generelle Nutzung von Schraubverbindungen.
- Einfache Systemerweiterung mit mehreren Turbinen an einem gemeinsamen Batteriespeicher.
- Kleiner ökologischer Fußabdruck durch kurze Lieferketten und inländische Produktion.
- Ressourcenschonend dank langlebiger und recycelbarer Materialien.
- Ungefährlich für Vögel und Insekten durch feste Rotorposition, mitlaufende Rotordrehrichtung und niedrige Arbeitsdrehzahl.
Komponentendetails

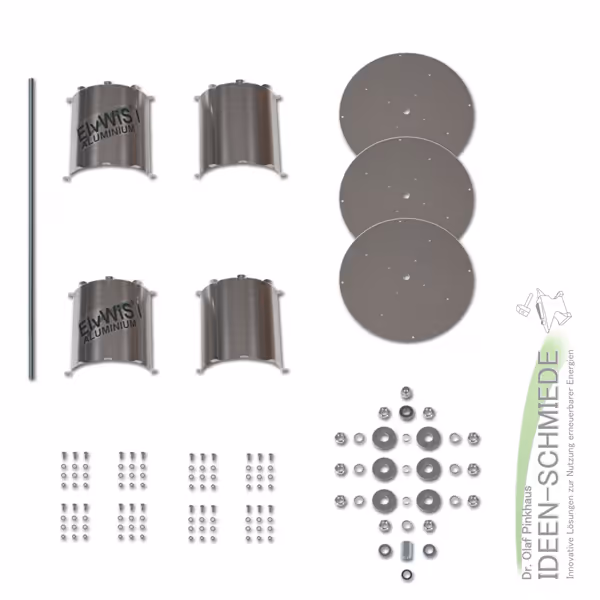

Rotor-Bausatz
Rotor-Achse: Massive M12 Gewindestange aus verzinktem Stahl.
Rotor-Scheiben: Verwindungssteife, lasergeschnittene Scheiben aus seewasserbeständiger Aluminium-Legierung.
Rotor-Schaufeln: Stabile, lasergeschnittene und kalt gewalzte Schaufeln mit gebördelten Längskanten aus seewasserbeständiger Aluminium-Legierung.
Anbauteile: 1 x Kugellager oben (Edelstahl, wartungsfrei), Verbindungsmaterial (Stahl verzinkt)
Generator
Bauweise: Doppel-Scheibengenerator (IP 54), 12-polig (24 Neodym-Magnete), AC 3-phasig, bürstenlos, rastmomentfrei.
Abmessungen: Höhe 52 mm, Durchmesser Korpus 160 mm, Durchmesser Bodenplatte 190 mm.
Gewicht: ca. 3,5 kg
Gehäuse/Aufnahme: Seewasserbeständiges Aluminium-Material mit Edelstahl-Verbindungselementen.
Achse: Rostfreier Edelstahl, mit präzisionsgedrehten Kugellagerpassungen und Achsansatz mit M12 Außengewinde oben; zum Kontern der Rotorachse mit einem praktischen Schlüsselansatz ausgestattet.
Lager: Zwei solide Edelstahl-Kugellager mit Lebensdauerschmierung.
Kabelanschluss: Flexibles und widerstandsfähiges 30 cm Gerätekabel mit 3 Phasen x 1,5 mm² mit Zugentlastung an Generator-Unterseite.
Laderegler (optional)
Beschreibung: Wasserdicht vergossener Batterie-Laderegler (12/24 V) mit integriertem 3-Phasen Gleichrichter.
Lademodus: MPPT-Boost für niedrige Windgeschwindigkeiten
Nennspannung (Batterie): 12V / 24V Auto-Erkennung
Ruhestromverbrauch: 3,6 mA
Boost-Ladebeginn: 8-9 V (12 V Batt.) / 15-16 V (24 V Batt.)
Schutzklasse: IP 67
Leistung Max.: 400 Watt
Eingangsspannung Max.: 60 Volt
Bremsspannung: ab 14,4 V (12 V Batt.)/ ab 28,8 V (24 V Batt.)
Wiederanlaufspannung: bei 13,5 V (12 V Batt.)/ bei 27,0 V (24 V Batt.)
Erhaltungsspannung (nach Bremsmodus): bis 12,5 V (12 V Batt.)/ bis 25,0 V (24 V Batt.)
Erkennungsspannung Min.: 8 V
Schutzfunktionen: Batterie-Überspannung, Ladestrombegrenzung, Bremsfunktion
Arbeitstemperatur: -35 °C - +75 °C / 85 % RH
Anzeige: Unload-LED, Charge-LED
Anschluss: 3 x Blau an Generator-Wechselstrom, 1 x Rot an Batterie-Plus, 1 x Schwarz an Batterie-Minus.
Gleichrichter (optional)
Beschreibung: Wasserdicht vergossener 3 Phasen-Brückengleichrichter für den direkten Anschluss von Beleuchtung, Elektromotoren und anderen Gleichstromanwendungen.
Funktion: Wandelt den Wechselstrom des Generators in einen der Drehzahl entsprechenden Gleichstrom um.
Anschlüsse: 3 x AC-Steckanschlüsse für Generator-Wechselstrom, 2 x DC-Steckanschlüsse für Gleichstromverbraucher (Plus +/Minus -).
Diagramme
ElvWiS® ALUMINIUM - Einsatzbereiche
Die ALUMINIUM-Windturbinen sind universell einsetzbar, zum Beispiel für
- die Stromversorgung von LED-Beleuchtung und LED-Strahlern.
- den Aufbau von Batteriesystemen für Inselanwendungen.
- die Ladung von Elektrogeräten wie Smart-Phones oder Tablet-PCs.
- die Ladung von Batterien wie bei Wohnmobilen und Booten.
- den Betrieb von Motoren, Pumpen und Messgeräten.
- die Ergänzung von Solarsystemen und die nächtliche Energiegewinnung.
Die idealen Einsatzmöglichkeiten dieser Turbinen finden sich an windreichen Standorten wie Küsten, Flachland und im Gebirge.
