Für die Muffe eines Gussrohres, oder ein Gussrohr laut Tabelle wie unten beschrieben.

Frage stellen Empfehlen Beobachten Bewertungen Verkäuferprofil

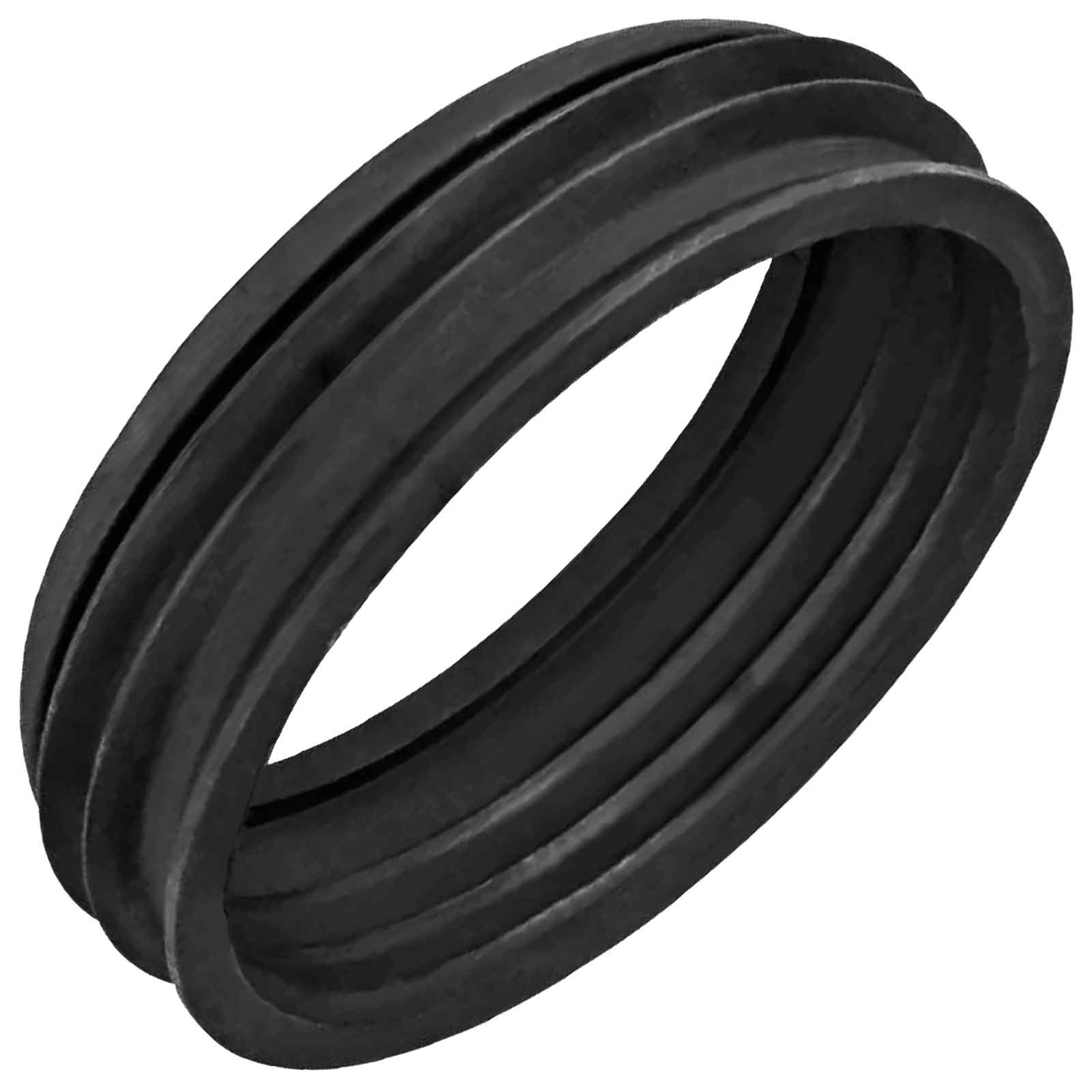

Gummi-Manschette an Gussrohr HT-GA

Bezeichnung, Einsatzzweck und Größen der Manschetten an Gussrohr laut Tabelle unterhalb dieser Tabelle beachten!
Größen Nennweite DN 50, 75 und DN 110 verfügbar.
Für den bei uns angebotenen "HT Anschluss an Guss HTUG" in verschiedenen Größen.
Zum Verbinden von HT-Rohrsystem auf Gussrohr.
Entweder bildet das Gussrohr die Muffe, also ist das größere und damit äußere der beiden zu verbindenden Rohre.
Das HT-Rohr ist das kleinere Teil und geht mit Hilfe dieser Manschette in das Gussrohr. Die Flussrichtung wäre in dem Fall von HT auf Gussrohr.
Oder, bei Flussrichtung Gussrohr auf das HT-System, kommt diese Manschette auf das Gussrohr und in den "HT Anschluss an Guss HTUG".
Herstellerbezeichnung: HT-GA
Art.-Nr. / Größe
881005 / DN50
881015 / DN70
881025 / DN100

Achtung Größenbezeichnungen

Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heissen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:

DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm

Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzenseite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).

Größe HT-Rohrsystem	Nennweite (DN/OD) = Außendurchmesser in Millimeter	Innendurchmesser in Millimeter	Wandstärke in Millimeter
DN32	32mm	28,2mm	1,8mm
DN40	40mm	36,2mm	1,8mm
DN50	50mm	46,2mm	1,8mm
DN75 = DN70	75mm	71,2mm	1,9mm
DN90	90mm	85,6mm	2,2mm
DN110 = DN100	110mm	104,6mm	2,7mm
DN125	125mm	118,8mm	3,1mm
DN160 = DN150	160mm	152,2	3,9mm

Manschette an Gussrohr HT-GA	Außen-durchmesser Manschette (Echtmaß, gemessen) in Millimeter	Innen-durchmesser Manschette (Außendurch-messer Gussrohr) Manschette dichtend in Millimeter	Innen-durchmesser Manschette lichtes Maß (Echtmaß, gemessen) Nicht dichtend in Millimeter	passt für HT-Systemteile oder Anwendung	Hersteller-nummer
DN50	75mm	50mm	ca. 45mm	Anschluss an Guss (HTUG) DN 50 lichter Innen-durchmesser gemessen ca. 72m HT DN50 auf Gussrohr mit oder ohne Muffe 72mm Innendurchmesser	881005
DN75	95mm	75mm	ca. 67mm	Anschluss an Guss (HTUG) DN 75 lichter Innen- durchmesser gemessen ca. 92mm HT DN75 auf Gussrohr mit oder ohne Muffe 92mm Innendurchmesser	881015
DN110	125mm	110mm	ca. 104mm	Anschluss an Guss (HTUG) DN 110 lichter Innen- durchmesser gemessen ca. 124mm HT DN110 auf Gussrohr mit oder ohne Muffe 124mm Innendurchmesser	881025
