PRESSFITTING ALUMINIUM VERBUNDROHR WANDWINKEL WANDSCHEIBE-DOPPELT-U-FORM auf IG

Zurück Weiter
Schließen

Für größere Ansicht auf das Bild klicken.

Bitte wählen Sie oben die gewünschte Größe und Variante für diesen Artikel.

Frage stellen Empfehlen Beobachten Bewertungen Verkäuferprofil

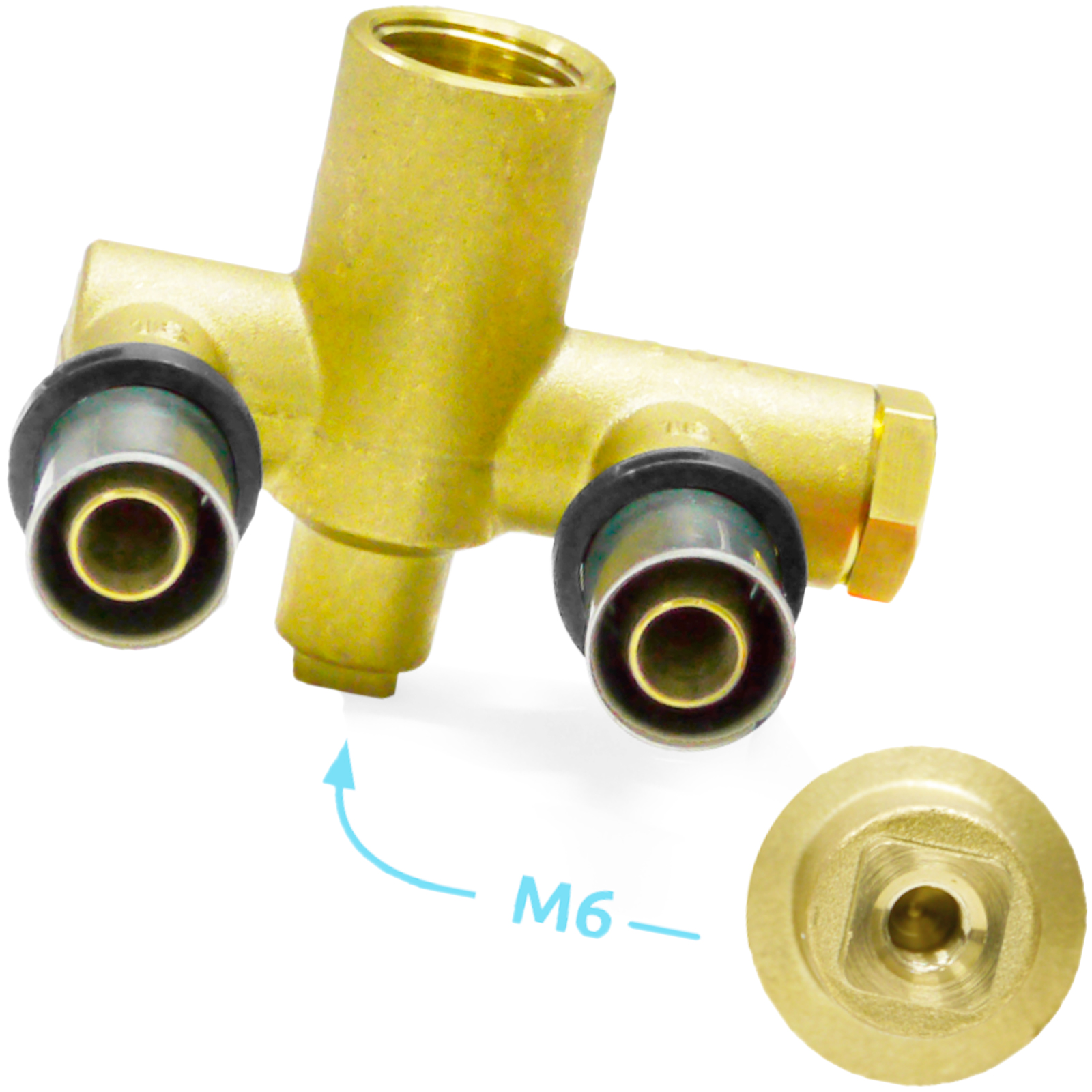

Pressfitting Wandwinkel-Doppelt-U-Form auf IG

Press-Ende Innen / Zylindrisches Innengewinde (Rp) / Press-Ende Innen

Herstellerbezeichnung: PFWWU

Art.-Nr. / Größe

PFWWU160416 16 x 2 - 1/2 Zoll - 16 x 2
PFWWU200420 20 x 2 - 1/2 Zoll - 20 x 2

Wichtige Informationen

Wählen Sie oben im eBay-Angebot, von oben nach unten, erst die Ausführung, dann Größe, Variante und zum Schluss die Stückzahl für Ihre gewünschte Ware aus.
Wichtig: Alle Auswahlfelder müssen zuerst, also vor Ihrer Auswahl, immer wieder auf "auswählen" eingestellt sein, auch wenn sie immer wieder weitere Sorten aus diesem Angebot bestellen möchten!
Wenn sie beabsichtigen mehrere verschiedene Artikel zu kaufen, dann nutzen sie am besten die Funktion "In den Warenkorb".

Artikel-Auswahl komplett und sofort aus eigenem Versand-Lager verfügbar!
Wir berechnen nur einmal Versandkosten, egal was und wieviel Sie bei uns bestellen.

Aluminium-Verbundrohr Press-Fitting Komplettsystem
TH-Pressprofil, Edelstahl-Presshülse.

Wasser, Trinkwasser (DVGW-Zulassung), Heizungswasser.

Fittings, passendes Alu-Verbundrohr und Werkzeug verfügbar.

Schnell, einfach, solide und sicher.
Alles in diesem einen Angebot auswählbar!

Sie benötigen für die komplette Installation das passende Verbundrohr, Rohrschere, Kalibrierer und die passende Presszange mit TH Kontur.

System - passend zu dem bei uns angebotenen Mehrschichtverbundrohr (Aluminium).
Wir empfehlen das bei uns angebotenen Rohr zu verwenden, damit die beste Verbindungsqualität erreicht wird. Bei andere Rohren kann es zu maßlichen Abweichungen und somit zu Qualitätsbeeinträchtigungen kommen. Rohrgrößen und Wandstärken sind zu beachten.

In diesem Angebot wählbare Größen:
16mm x 2,0mm
20mm x 2,0mm
26mm x 3,0mm
32mm x 3,0mm

Bei uns jede Größe und Sorte Fittings schnell lieferbar (Abmessungen 16 bis 63 mm).

VORTEILE und DATEN

Qualitätsware, sowohl für Heimwerker als auch Handwerker!

Für Heizungs- und Trinkwasserleitungen optimiert.

Anwendbare Rohrgrößen:

16mm x 2,0mm
20mm x 2,0mm
26mm x 3,0mm
32mm x 3,0mm
40mm x 3,5mm
50mm x 4,0mm
63mm x 4,5mm

Neue moderne Kontur, strömungstechnisch optimiert, freier Durchgang, so gut wie keine Strömungsgeräusche

Beste ZETA-Werte: größte Durchgangsfläche = größter Innendurchmesser

Bleiarm bzw. bleifrei: alle Bauteile sind DVGW-zertifiziert, entsprechen der UBA-Positivliste und erfüllen die Anforderungen der Trinkwasserverordnung

Ein Fittingsystem für zwei Rohrsysteme: Mehrschichtverbund- und Kupferrohre CTX von Wieland

Kein Herausschieben des Rohres vor dem Pressvorgang und durch den Führungsring; passgenau in der Pressbacke, hohlraumlose Verbindung = höchste Sicherheit

2 Stück O-Ringe (EPDM) durch die hohlraumlose Verpressung = kein Eindringen von Luftsauerstoff

Aus Sondermessing gefertigt (CU Zn 40 Pb2), Presshülse aus Edelstahl

Kunststoffführungsring (schwarz) für sichere Verpressungen auch in Zwangslagen

Integriertes Kontrollfenster „Einstecktiefe“ Rohr in Fitting in der Edelstahlhülse = Sicherheitsplus für den Anwender

Dauerbelastbarkeit: 10 bar / 70° C / 50 Jahre

Maximale Betriebstemperatur: 95° C

Einzeln verpackt im Beutel

Mehrschichtverbundrohre sind vor dem Pressen an der Schnittstelle zu kalibrieren.

MONTAGEANLEITUNG PRESSFITTING

Mit unseren Pressfittings können Sie schnell Rohrverbindungen herstellen. Es wird lediglich unser Aluminium-Mehrschichtverbundrohr, eine Rohrschere und ein Kalibrierer, sowie eine geeignete Pressmaschine oder unsere Handpresszange benötigt. Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt.

Anschließend gewährleistet das Kalibrieren, dass das Rohrende nach dem Schnitt wieder absolut rund ist und entgratet wird. Gleichzeitig wird das Rohr innen angefast, so dass der Fitting ohne Beschädigung des O-Rings in das Rohr eingeführt werden kann.

Letzte Sicherheit für eine korrekte Verpressung geben die drei Öffnungen am Ende der Edelstahlhülse, die den richtigen Sitz des Rohres im Fitting anzeigen.

Hinweis: Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz der Fittings mit unserem DVGW-zertifizierten Aluminium-Mehrschichtverbundrohr sichergestellt werden. Wir weisen auf die hohe Wichtigkeit einer korrekten und fachgerechten Kalibrierung und Entgratung mittels eines geeigneten Werkzeuges hin.

Ablängen des Rohres
Mit einem geeigneten Werkzeug ist das Rohr auf Wunschlänge zuzuschneiden. Die Querschnittsfläche des Schnittes muss im rechten Winkel zum Rohr stehen. Schräge Schnitte sind zu vermeiden. Hand- und Stichsägen sowie stumpfe Werkzeuge sind zum Ablängen nicht geeignet.

Kalibrierung und Entgratung des Rohre
Nach dem Ablängen muss das Rohrende kalibriert und entgratet werden. Dazu wird der Kalibrierer zunächst bis zum Anschlag in das Rohr eingeführt. Das Entgraten erfolgt nun durch Drehen des Kalibrierers. Auf der Rohrinnenseite wird durch das Drehen Material abgetragen, so dass ein Konus am Rohr entsteht, der das Einführen des Fittings erleichtert und den O-Ring dadurch vor Beschädigung schützt.

Montage des Fittings
Führen Sie den Fitting mit angemessenem Druck und in axialer Richtung bis zum Anschlag auf das Rohrende ein. Die korrekte Einschubtiefe ist durch die drei Kontrollfenster der Edelstahlpresshülse zu erkennen. Bitte verwenden Sie keine zusätzlichen Gleitmittel.

Verpressung
Mittels geeignetem Presswerkzeug und einer je nach Fittingabmessung maßkonformen Pressbacke führen Sie den Pressvorgang solange durch, bis die Pressbacke vollständig geschlossen hat und der Pressvorgang beendet ist.

Überprüfen Sie die Verbindung im Anschluss.
