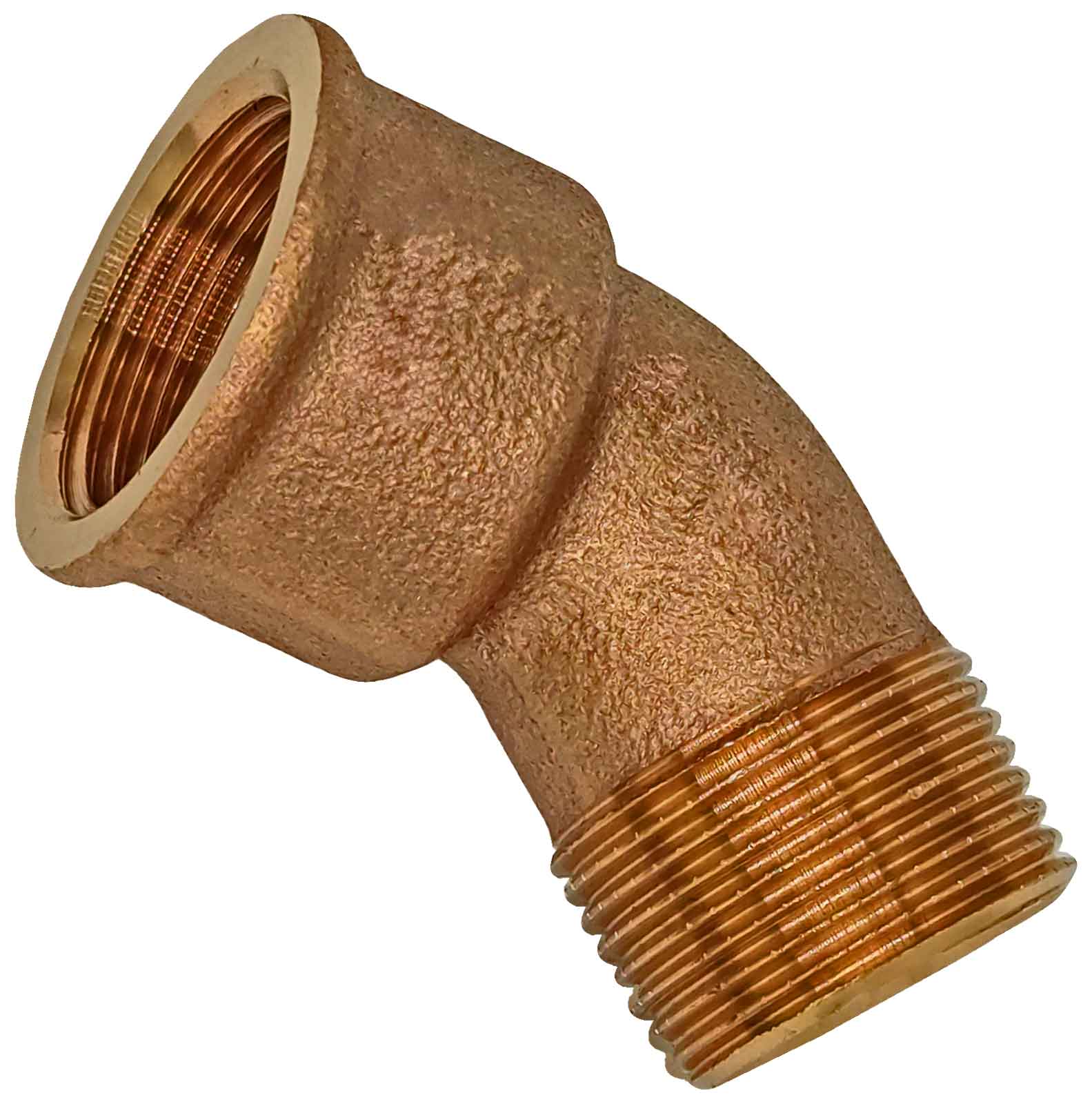

Winkel / Bogen 45 Grad AG/IG (3121)

Gewinde-Fitting Winkel / Bogen 45 Grad AG / IG

Typennummer: 3121
Konisches Außengewinde (R) / Zylindrisches Innengewinde (Rp)
Größen: 3/8 Zoll bis 2 Zoll
Material: Rotguss (besser als Messing weil entzinkungsbeständig)

---

Wichtige Hinweise
Original Marken-Hersteller, hochwertige Handwerker-Qualität (Bänninger, Viega und andere)
Alles ständig aus eigenem Lager sofort lieferbar!
Wir berechnen nur einmal Versandkosten, egal was und wie viel Sie bei uns bestellen.
Bestimmen sie oben in der umfangreichen eBay-Auswahl die gewünschte Größe.
Bei uns jede Größe und Sorte Fittings schnell lieferbar, auch wenn in der eBay-Auswahl nicht alles verfügbar ist (Abmessungen 6 bis 108mm).
Maßumrechnung
Zoll auf Außendurchmesser
1/4 Zoll = 13,5 mm (DN 8)
3/8 Zoll = 17,2 mm (DN 10)
5/8 Zoll = 15,9 mm
1/2 Zoll = 21,3 mm (DN 15)
3/4 Zoll = 26,9 mm (DN 20)
1 Zoll = 33,7 mm (DN 25)
1 1/4 Zoll = 42,4 mm (DN 32)
1 1/2 Zoll = 48,3 mm (DN 40)
2 Zoll = 60,3 mm (DN50)
2 1/2 = 76,1 mm (DN65)
3 Zoll = 88,9 mm (DN80)
4 Zoll = 114,3 mm (DN100)
Die Millimeterangaben sind die Außendurchmesser der jeweiligen Fittings.
Erklärung der Bezeichnungen

Alle Gewinde-Fittings Serie 3000 und 4000 (Rohrgewinde) besitzen konisches Außengewinde R (AG) oder zylindrisches Innengewinde Rp (IG).
Kennbuchstabe "R" bedeutet kegeliges Rohrgewinde (Außengewinde) für im Gewinde dichtende Verbindungen.
Kennbuchstaben "Rp" bedeuten zylindrisches Rohrgewinde (Innengewinde) für im Gewinde dichtende Verbindungen. Es handelt sich also um "abdichtendes" Gewinde mit ganz bestimmten Maßen die zum Abdichten führen. Somit ist die Länge dieser Gewinde immer gleich genormt. Diese abdichtenden Gewinde dürfen nicht mit sonst üblichen G-Gewinde verwechselt werden, wo das Gewinde durchgängig gleich, also nicht "kegelig" ist.
Bei den Gewindefittings "Verschraubung" (mehrteilige Verbindungsstücke) kommt innerhalbdes mehrteiligen Fitting zylindrisches Rohrgewinde Kennbuchstabe "G" Außengewinde (AG) für nicht in diesem Gewinde dichtende Verbindungen zum Einsatz. Das Abdichten innerhalb des Gewindefitting "Verschraubung" erfolgt mit Einlegedichtung oder metallisch konisch dichtend. An den Enden der Gewinde-Fittings "Verschraubung" befinden sich, wie bei allen anderen Gewinde-Fittings, konisches Außengewinde R (AG) oder zylindrisches Innengewinde Rp (IG).
Wir bieten komplette Gewindefittings "Verschraubung" an.
Es sind auch Einzelteile von Gewindefittings "Verschraubung" möglich.
Einzelteile sind auf Anfrage erhältlich.
Wenn bei einem Gewinde-Fitting das Außengewinde (AG) einerseits kleiner als, oder gleich dem Innengewinde (IG) oder dem Außengewinde (AG) andererseits, dann Bezeichnung "Nippel" oder "Reduziernippel".
Wenn bei einem Gewinde-Fitting das Außengewinde (AG) einerseits größer als das Innengewinde (IG) andererseits, dann Bezeichnung "Reduzierstück".
Wenn bei einem Gewinde-Fitting das Innengewinde (IG) einerseits, gleich dem Innengewinde (IG) andererseits, dann Bezeichnung "Muffe".
Wenn bei einem Gewinde-Fitting das Innengewinde (IG) einerseits größer als das Innengewinde (IG) andererseits, dann Bezeichnung "Reduziermuffe".

---

Ohne umständliches Suchen Versandkosten sparen!
Bei uns finden sie alle Löt-, Übergangs- und Gewinde-Fittings, aus Kupfer oder Rotguss. Diese sind in 3 Serien mit entsprechender Nummer für jedes Einzelteil geordnet:

---

Einsatzbereiche
Trinkwasserverteilsysteme für kaltes und erwärmtes Trinkwasser
Heizungs- und Kühlsysteme einschließlich Fußboden-, Wand- und Deckenheizsysteme
Kälte- und Klimatechnik (ACR)
Verteilung gasförmiger und flüssiger Brennstoffe
Thermische Solaranlagen
Löschwasserleitungen und Sprinkleranlagen
Druckluftanlagen
Anlagen zu Verteilung technischer und medizinischer Gase
Regen- und Betriebswässer
Abwasser (z. B. Druckleitungen für Abwasserhebeanlagen
Bewährt auch im Schiff- und im allgemeinen Maschinen- und Apparatebau, z. B. für hydraulische und pneumatische Zwecke.
Fittings sind Verbindungsstücke für Rohrleitungen.
Der Einsatz der Fittings bei der Rohrverarbeitung in der häuslichen Installationstechnik hat das handwerkliche Biegen, Aufweiten, Aushalsen bei Kupfer verdrängt, weil die Verarbeitung schneller, genauer und teilweise sicherer vonstattengeht, da die einzusetzenden Rohre nur noch auf Länge geschnitten werden müssen.
Den Fittings fällt dabei die Rolle der Anpassung des Rohrleitungsverlaufs an die äußeren Gegebenheiten zu: Hindernisse sind zu umgehen, Trennstellen für Montage und Wartungsarbeiten sind zu berücksichtigen, Verzweigungen und Durchmesserwechsel sind auszuführen. Kurzum, sie erlauben, den Verlauf einer Leitung den konstruktiven Erfordernissen anzupassen, und dieses erklärt die Übernahme aus dem Englischen (to fit: anpassen, „passend machen“).
Der Begriff ist überall in der Rohrleitungsplanung und auch in der Haustechnik gebräuchlich.

---

Sicherheit
Besonders korrosionssicher, spannungsrisskorrosionsbeständig sowie entzinkunsbeständig im Gegensatz zu Messing-Fittings. Geeignet für den Einsatz bei aggressiven Medien (z.B. Seewasser).

DIN EN 1254 und DVGW, GW 6 bzw. G 8 Standard und Fittingsnormen ISO 2016, NF E 29-591. Kapillarlötfittings aus Kupferrohr von 12 mm bis 54 mm unterschreiten sowohl die Normwerte als auch die verschärften Werte der Güte- und Prüfbestimmungen der Gütegemeinschaft Kupferrohr e.V. Nach deren Anforderungen darf der Restkohlenstoffgehalt auf den Innenoberflächen maximal 0,5 mg/dm2 betragen – also weit weniger als von der DIN gefordert.

---

Hilfreiche Informationen
Es empfiehlt sich, die Fittings (Passstücke) vor der endgültigen Verarbeitung immer in der Verpackung zu belassen, um diese vor Verschmutzung zu schützen.
