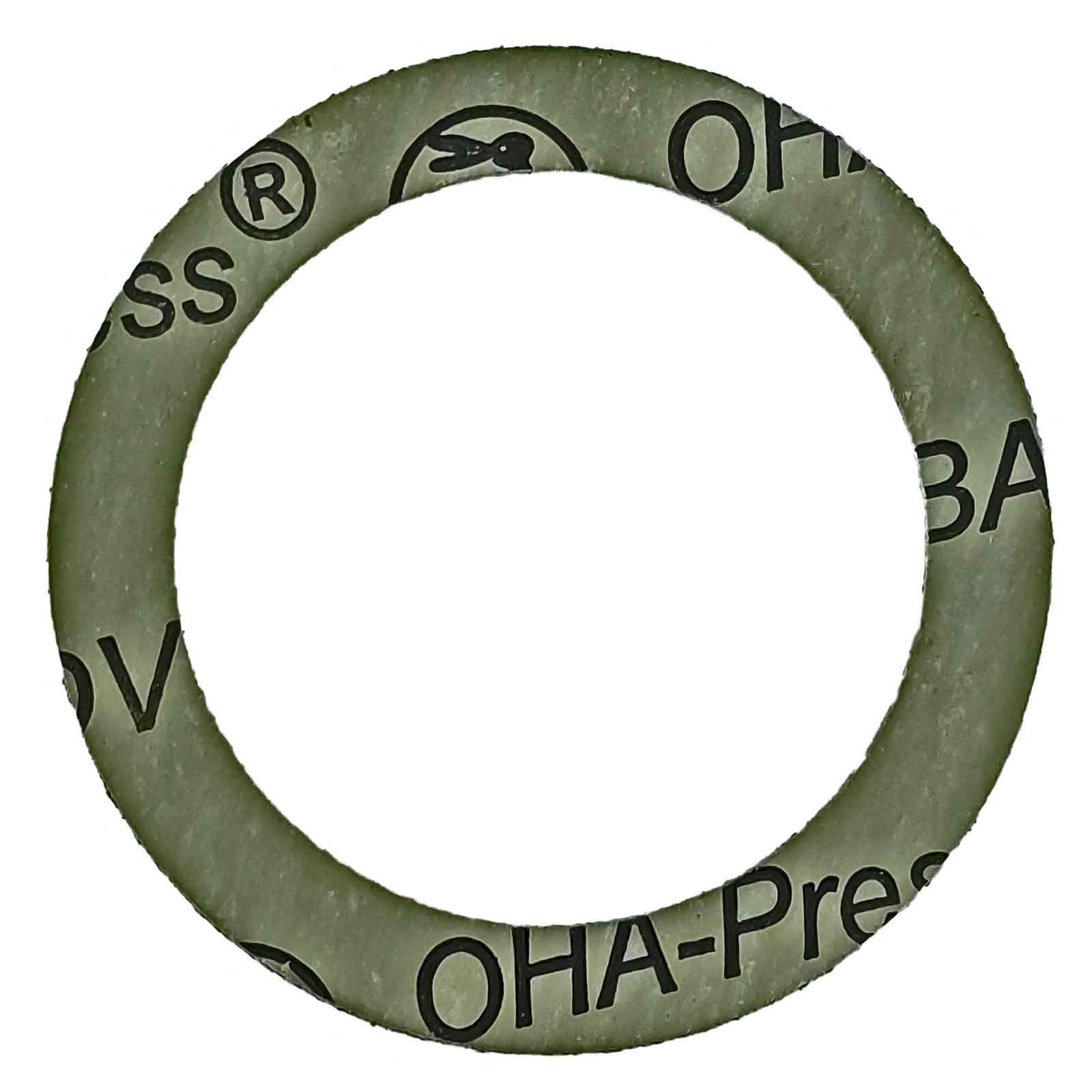

Dichtungen für Verschraubungen flach dichtend

Typennummer: 4990
Material: OHA-Press W270
DVGW-Zulassung (Trinkwasser geeignet)

Wichtig

Echte Maße ca. in Millimeter der einzelnen Verschraubungsdichtungen:
Bei den Dichtungen handelt es sich um Dichtungen für flachdichtende Verschraubungen!
Das Zoll-Maß der Dichtung ist also eine Bezeichnung nach der Verschraubungsgröße und hat keine direkte Bedeutung für die tatsächlichen Maße der Dichtung. Auch die Hersteller geben die Maße der Dichtungen genau so an wie hier im Angebot.
Messen sie deshalb, falls sie eine extra Dichtung, oder eine Ersatzdichtung benötigen, zuerst die von Ihnen tatsächlich benötigten Maße der Dichtung in Millimeter und bestellen bzw. wählen oben in der eBay Auswahl nach diesen von ihnen gewünschten, gemessenen oder erforderlichen Maßen die entsprechende Dichtung als "Dichtung für Verschraubung" mit der laut folgender Tabelle in der ersten Spalte angegebenen Zoll-Größe.
In der folgenden Tabelle sehen sie pauschal den Namen der Dichtung in Zoll und die tatsächlichen Maße die wir bei jeder einzelnen Dichtung gemessen haben:

Nach DIN 2690
Für Gas, Trinkwasser, Öl, Benzin
Temperaturbeständig bis +120°C
Geprüft und zugelassen entsprechend den KTW-Empfehlungen
Nicht für Dampfeinsatz geeignet!

Werkstoff

OHA-Press ist ein asbestfreies Dichtungsmaterial. Es enthält Aramidfasern und weitere hochtemperaturbeständige Asbestsubstitute, die unter erhöhtem Druck und erhöhter Temperatur mit hochwertigen Elastomeren verarbeitet werden.

Eigenschaften

OHA-Press zeigt ein hervorragendes Dichtverhalten bei Gasen und Flüssigkeiten bei einer gleichzeitig guten Anpassungsfähigkeit. Dieser preis-

werte Dichtungswerkstoff besitzt eine gute Druckstandfestigkeit. Ferner ist OHA-Press gegen viele Lösungsmittel, Öle, Kraftstoffe, Wasser und viele

andere Medien beständig.

Einsatzbereiche

Sanitär- und Heizungsbereich, Maschinen-, Anlagen- und Rohrleitungsbau. Gut geeignet bei niedrigen bis mittleren thermisch-mechanischen Beanspruchungen. Aufgrund seiner physiologischen Unbedenklichkeit ist OHA-Press insbesondere auch im Trinkwasser- und Lebensmittelbereich einsetzbar.

Oberflächen

Dichtungen aus OHA-Press sind standardmäßig auf beiden Oberflächen mit einer Anti-Haftbeschichtung ausgerüstet, die den Ausbau bzw. den Einbau neuer Dichtungen wesentlich erleichtert.

Technische Daten

Nenndicke 2 mm

Dichte [g/cm3] 1,9 ± 0,1

Zugfestigkeit (quer) DIN 52910 [N/mm2] = 7

Druckstandfestigkeit 16h, 300°C DIN 52913

[N/mm2] = 20

Zusammenpressung

ASTM F 36 J [%] 6 - 15

Rückfederung

ASTM F 36 J [%] >55

Mindestflächenpressung (svu)

DIN 28090-1 [N/mm2] 25

Max. Flächenpressung (svo)

DIN 28090-1 [N/mm2] 250

Kaltstauchwert eKSW DIN 28091-2 [%] 5 - 10

Kaltrückverformungswert eKRW DIN 28091-2 [%] ca. 5

Warmsetzwert eWSW/T DIN 28091-2 [%] <30

Warmrückverformungswert eWRW/T DIN 28091-2 [%] ca. 2

Dichtwirkung gegen Stickstoff DIN 3535-6 [cm3/min] <1

Quellung in Öl IRM 903 (ersetzt ASTM Öl Nr.3), 5h 150°C ASTM F 146

Dickenzunahme [%] <20

Gewichtszunahme [%] <20

Montagehinweise

Der korrekte Einbau ist Voraussetzung für das zuverlässige Funktionieren einer Dichtung. Dichtflächen und Schrauben müssen entsprechend der für die Dichtung mindestens benötigten und der maximal zulässigen Flächenpressung gewählt werden.

Bitte beachten Sie:

Vor dem Einbau einer neuen Dichtung entfernen Sie von den anliegenden Flanschoberflächen Unreinheiten und Reste der alten Dichtungen.

Bauen Sie immer Dichtungen aus hochwertigem Material ein. Ein wiederholter Einbau der alten (einmal schon eingebauten) Dichtung ist nicht zu empfehlen, weil die Dichtung schon einen Teil ihrer Rückfederung verloren hat.

Wenn Sie ausgeschnittene oder gestanzte Dichtungen benutzen, prüfen Sie, ob die Schraubenlöcher und Ränder glatt und ohne Auswölbungen

sind. Diese Unreinheiten können eine ungleichmäßige Verteilung der Flächenpressung bzw. Leckage verursachen.

Bei der Auswahl der Dichtung berücksichtigen Sie, dass die Dichtung dünn ist, aber dick genug, um die unebene Flanschoberfläche und ungleichmäßige Schraubenkraft während des Zuziehens kompensieren zu können.

Dichtungen zentrisch auflegen; keine Hilfsmittel (Fette, Trennmittel oder Dichtmassen) auf Dichtungen oder Dichtstellen aufbringen.

Keine korrodierten Schrauben, Muttern oder Unterlagscheiben verwenden; errechnete und tatsächliche Flächenpressung müssen übereinstimmen, deshalb Schrauben und Muttern mit Schmiermittel einstreichen.

Zweite Dichtstelle planparallel montieren und Schrauben von Hand festziehen.

Alle Schrauben müssen das gleiche erforderliche Drehmoment aufweisen. Die Schrauben müssen vorher eingefettet werden.

Wenn Sie den Drehmomentschlüssel verwenden, überzeugen Sie sich, ob er kalibriert ist.

Wenn die Schrauben groß sind und die Rohrleitung extrem belastet ist, schlagen wir die Benutzung eines hydraulischen Drehmomentschlüssels vor.

Bei asbestfreien Dichtungsmaterialien sollten die Schrauben während des Betriebes nicht mehr nachgezogen werden. Der verlangte Drehmoment muss während des Einbaus erreicht werden. Einige Stunden nach dem letzten Zuziehen der Schraubenmuttern prüfen Sie das Drehmoment!

Hinweise zur Lagerung

Maximale Lagerdauer zwei bis drei Jahre unter folgenden Bedingungen:

• Temperatur < + 20 °C

• Relative Luftfeuchtigkeit 30% bis 60%

• Keine direkte Sonneneinstrahlung

• Kein Kunstlicht mit hohem UV-Anteil

• Kein Ozon

• Spannungsfreie Lagerung

Große Abweichungen verkürzen die zulässige Lagerzeit. Bei kritischen (z. B. giftigen) Gasen Lagerzeit von einem Jahr nicht überschreiten. Gegebenenfalls Dichtungen oder Dichtungsplatten in Spezialverpackungen (luft- und lichtgeschützt) lagern.
