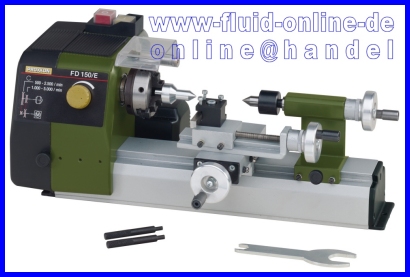

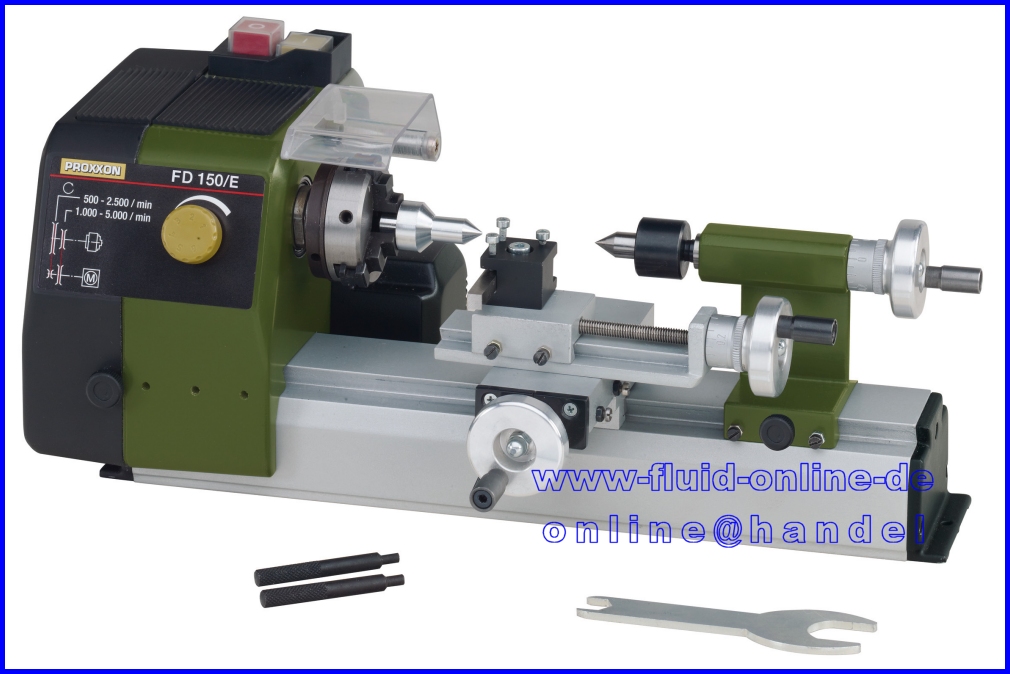

PROXXON 24150 Feindrehmaschine Drehmaschine
FD150 -
NEU
PROXXON Nr. 24 150
- Beschreibung:
- eine leichte, stabile und sehr präzise
Drehmaschine
- stufenlose Drehzahlregelung von 500 - 5.000/min
in 2 Bereich 500-2.500 U/min + 1.000 - 5.000 U/min
- zum Plandrehen, Längsdrehen, Ausdrehen,
Kegeldrehen, Abstechen und Bohren
- Die ungewöhnlich hohe maximale Spindeldrehzahl
ermöglicht die Herstellung von Teilen mit sehr kleinen Durchmessern
- im Einzelnen
- das Maschinenbett
- mit Schwalbenschwanzführung aus Alu-Strangguss
- der Spindelstock
- aus Alu-Druckguss
- mit leisem DC-Spezialmotor, 2-stufigem
Riemengetriebe und zusätzlicher Drehzahlregelung: dies ermöglicht eine
hohe Durchzugskraft bei geringeren Drehzahlen für größere Werkstücke
und für die richtige Schrittgeschwindigkeit auch bei kleinsten Teilen.
- Präzisionsgelagerte Hauptspindel mit
durchgehender 8,5-mm-Bohrung

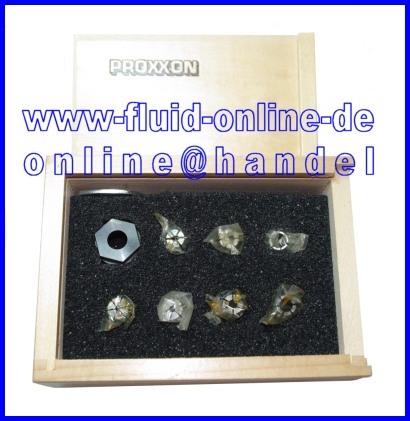

futterseitige Passung für Norm-Spannzangen Typ ER 11 (als Zubehör
PROXXON Nummer 24154 lieferbar)
- das Dreibacken-Futter
- zentrisch spannend (Innenbacken 1,5 - 32 mm,
Außenbacken 12 - 65 mm)
- Reitstock
- aus Alu-Druckguss
- mit Pinole und mitlaufender Körnerspitze
(Passung MK 0/kurz)
- der Support:
- wird auf dem Bett manuell verschoben und mit
Hebel geklemmt
- Drehbarer Mehrfach-Stahlhalter für Drehstähle 6
x 6 mm
- Das Bearbeiten erfolgt mit Oberschlitten (60 mm
Verfahrweg) und Querschlitten (40 mm Verfahrweg)
- Durch Winkeleinstellung des Oberschlittens ist
das Drehen von Kegeln bis +/- 45° möglich.
- die Stellräder
- mit auf 0 justierbarem Skalenring (1 Teilstrich
= 0,05 mm, 1 Umdrehung = 1,0 mm)
- Technische
Daten:
- Anschlußspannung: 220 - 240 Volt / 50/60 Hz
- gebaut nach Schutzklasse 1
- Spitzenweite 150 mm
- Spitzenhöhe 55 mm
- Spitzenhöhe über Support 33 mm
- Verstellweg Planschlitten (X) 40 mm,
Oberschlitten (Z) 60 mm
- Stahlhalter für Drehstähle 6 x 6 mm
- Spindeldurchlass 8,5 mm
- 2-stufiges Riemengetriebe mit Drehzahlregelung:
Stufe 1 = 500 -
- 2.500/min. Stufe 2 = 1.000 - 5.000/min
- Abmaß:
- Länge 360 x Breite 150 x Tiefe 150 mm
- Gewicht / weight 5,1 kg
