Schnelle Identifizierung von Signalzuständen mit dem Hochfrequenz-Logik-Tester-
DESCRIPTION


Eigenschaft:

- Handlich, schnell und einfach

- Für DTL, für für ttl und CMOS

- Hohe Reaktionsfrequenzen

- zur sofortigen Anzeige

- für PULSE Memory Funktion


Anwendung:

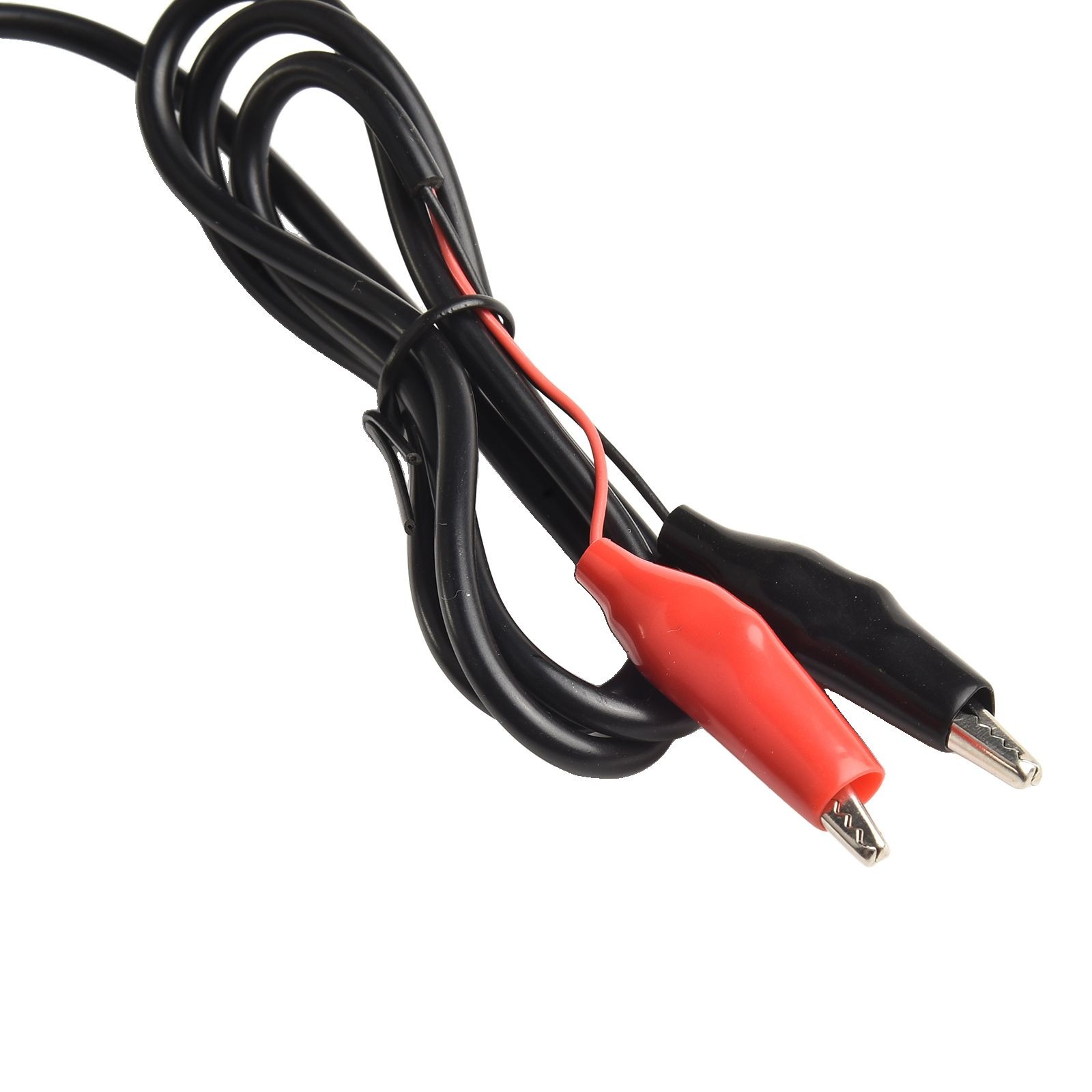

1. Schließen Sie ROTEN Clip an + Klemme und SCHWARZEN Clip an - Klemme der Stromquelle der zu testenden Schaltung an. Die Versorgungsspannung sollte 18V DC nicht überschreiten

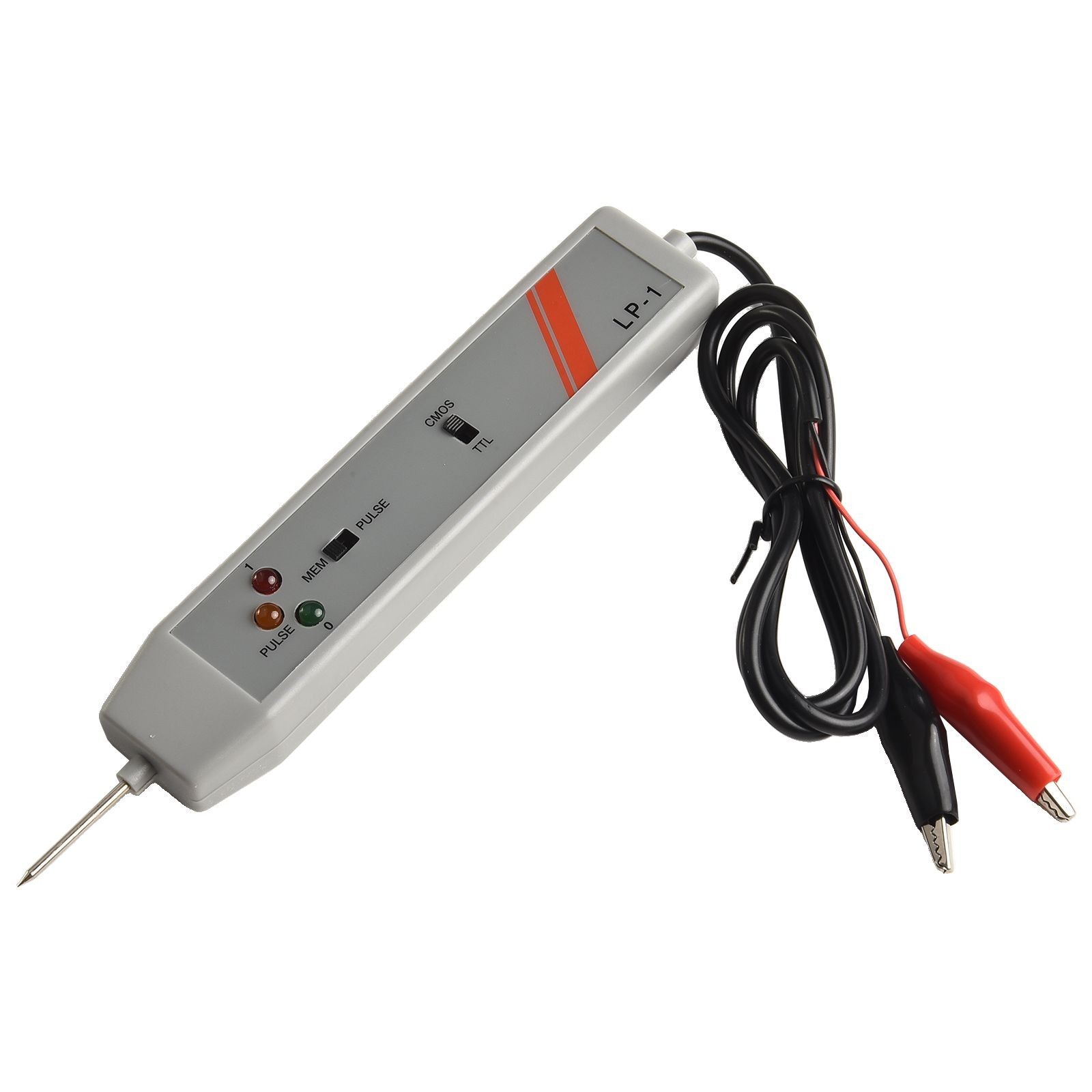

2.Bei für ttl und DTL den oberen Wahlschalter auf die mit "TIL" gekennzeichnete Seite stellen

Stellen Sie bei CMOS den oberen Auswahlschalter auf die mit "CMOS" gekennzeichnete Seite, den Taststift auf den zu prüfenden Punkt. Die LEDs zeigen seine logischen Zustände an:

A) für alle LEDs AUS - Hochohmig

B) RED ON - State (1)

C) ON - low State (0)

D) Orange EIN - für PULSE

3. Zum Detektieren und Speichern für PULSE oder Pegelübergang zuerst den unteren Auswahlschalter auf die mit "für PULSE" gekennzeichnete Seite stellen. den Taststift auf den zu prüfenden Punkt. Die LEDs zeigen den Grundzustand an. Stellen Sie dann den unteren Auswahlschalter auf die mit "MEM" gekennzeichnete Seite. Das Orange leuchtet, wenn eine für PULSE oder Pegelübergang erkannt wird. Die für PULSE-Richtung, im Vergleich zum Grund, Zustand, Fahrerhaus ermittelt. Nach Gebrauch zum Zurücksetzen des Logiktastkopfes durch Zurücksetzen des unteren Auswahlschalters zur Seite mit "für PULS" gekennzeichnet


Technische Daten:

Teilename: Logiktester

Material:Kunststoff

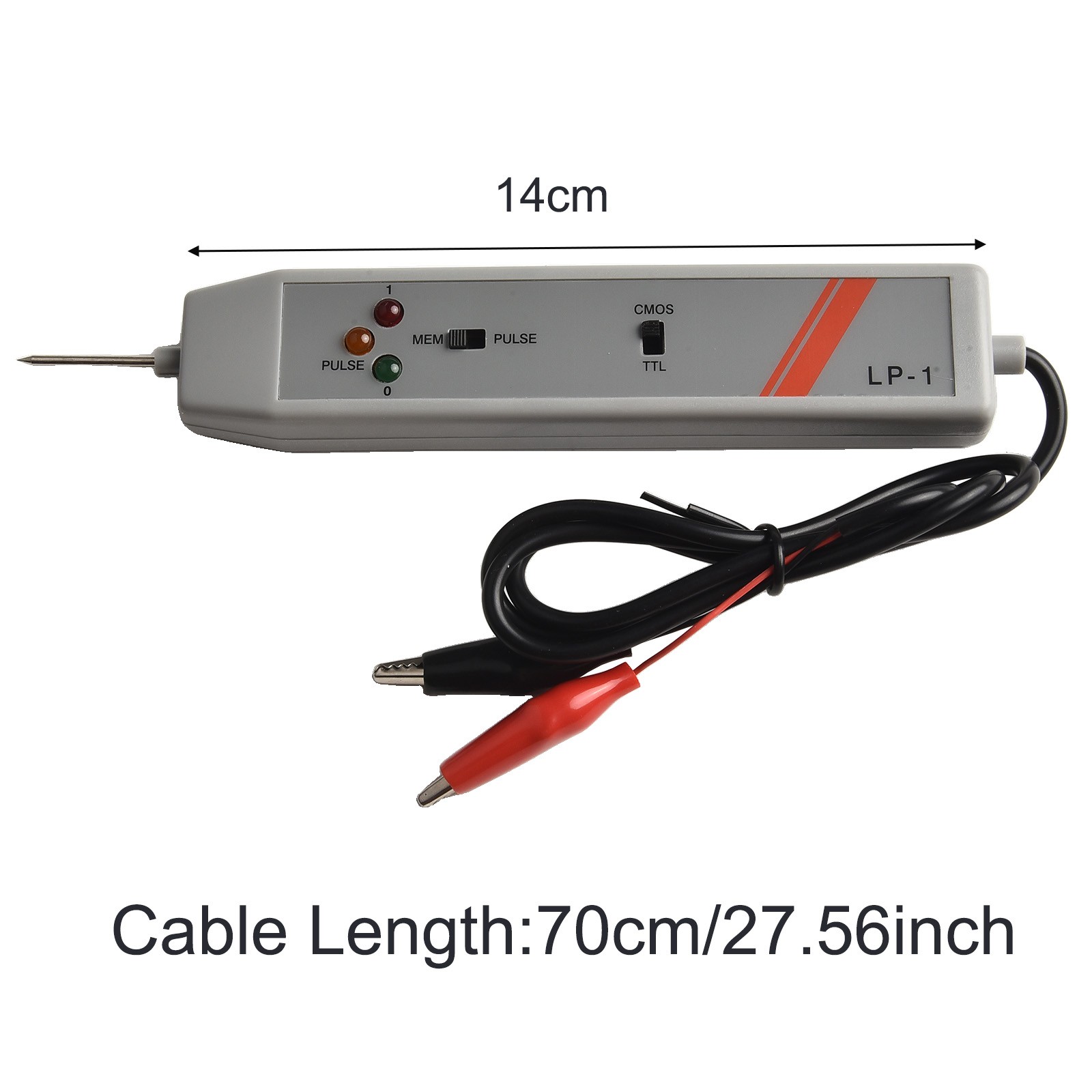

Größe:14cm

Farbe: schwarz weiß


Packungsinhalt:

1 * Logic Probe


Hinweis:
1. Die tatsächliche Farbe des Artikels kann aufgrund vieler Faktoren wie Helligkeit Ihres Monitors und Lichthelligkeit geringfügig von den auf der Website gezeigten Bildern abweichen.
2. Bitte erlauben Sie leichte manuelle Messabweichungen für die Daten.
