Produktfunktionen

Im Vergleich zu herkömmlichen Fahrrad-Displays bietet der Cycle Analyst CA3-DPS eine Reihe von erweiterten Funktionen und Konfigurationsmöglichkeiten für die Überwachung und Steuerung des Elektroantriebs. Der Cycle Analyst kann die Leistung des Motors, die Batteriespannung, den Stromverbrauch und andere Parameter in Echtzeit überwachen und anzeigen. Dadurch können Sie genau verfolgen, wie viel Leistung Ihr E-Bike verbraucht und wie lange die Batterie voraussichtlich hält. Er bietet eine Vielzahl von Einstellungen und Konfigurationsoptionen, die es Ihnen ermöglichen, das Fahrverhalten und die Leistungsabgabe des Motors und der Batterie genau anzupassen. Dazu gehören z.B. die Begrenzung der Höchstgeschwindigkeit, die Einstellung der Unterstützungsstufen und die Anpassung der Regenerationsbremsung.

Anschluss der Komponenten

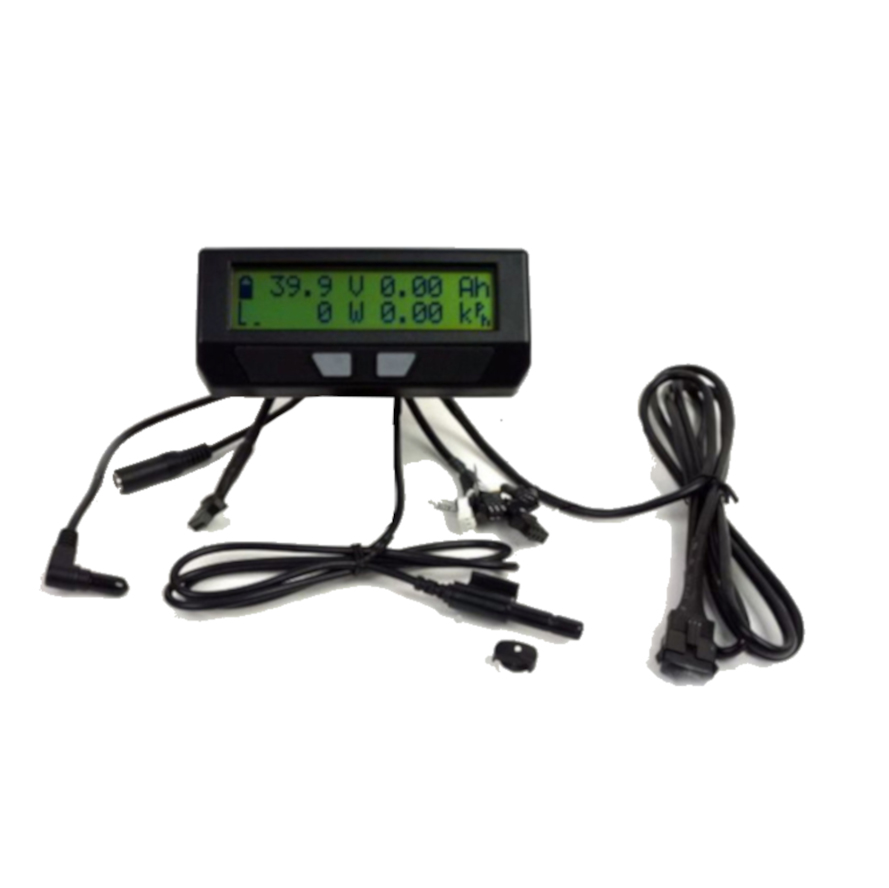

Der Cycle Analyst CA3-DPS hat 8 Anschlüsse. Anders als bei den üblichen E-Bike-Systemen wird bei Verwendung des CA ein Großteil der Komponenten am Display angeschlossen. Der wichtigste Anschluss ist der 3-Pin Daumengas-Anschluss, der für die Basisfunktionen des Displays benötigt wird. Dieser darf also nicht am Controller angeschlossen werden, da der CA sonst die Eingabe des Daumengases am Controller überschreibt, und somit keine Leistung beim Betätigen des Daumengases erzeug wird.

Als nächstes muss der 6-Pin JST Stecker mit dem Controller verbunden werden. Die meisten Controller haben keinen CA-passenden Anschluss, hier wird ein Cycle Analyst Stand Alone Shunt benötigt. Für Motoren ohne internen Speedsensor ist im CA einer integriert. Der Speichenmagnet sollte 5mm vom Sensoren entfernt sein.

Der 5-Pin Stecker ist für den PAS-Sensor, hier ist zu beachten das der verwendete PAS mindestens 10V vertragen muss, sonst wird er beschädigt. Der 2-Pin Temperatursensor dient der Erkennung von gefährlichen Motortemperaturen und dem Gegenwirken dieser durch den CA. Bein unseren Motoren ist kein solcher Sensor vorhanden, diesen müssen Sie zusätzlich erwerben.

Des weiteren gibt es einen Kommunikationsanschluss, um die Daten des CA am Computer auswerten zu können, einen 4-Pin Bremsanschluss, einen 3-Pin Auxiliary für den Anschluss eines Bedienungsgeräts der Unterstützungsstufen und einen Gleichstromausgang zum Anschliessen externen Beleuchtungen wie beispielsweise des Frontlichtes.

Hinweis zur Kompatibilität

Der Grin Cycle Analyst CA3-DPS ist nur eingeschränkt mit windmeile oder Bafang Produkten kompatibel, bitte informieren Sie sich ausführlich welche Produkte angeschlossen werden können. Kontaktieren Sie uns bei Zweifeln oder Unsicherheiten gerne über unser Hilfezentrum.

Sie können einige Grin Teile bei uns erwerben, wie die passenden Grin Lichter oder deren Programmierkabel.

Zubehör:

Wir haben passendes Zubehör zur Befestigung im Sortiment. Sie können hier zwischen der Grin Gabelhalterung für den Lenker und der Grin Lenkerklemme für verschiedene Positionen am Fahrrad entscheiden. Ausserdem können Sie gleich den 3-Weg-Schalter oder das Aux Pot mit dazuerwerben.

Wir empfehlen ausdrücklich die beigelegte Anleitung (siehe oben unter Anleitungen) durchzulesen.
