Auf Ihr Maß produziert
- inkl. Funkmotor SOLO und Handsender
- Farbe: Anthrazitgrau - RAL 7016 ähnlich
- Paneeldicke 40mm

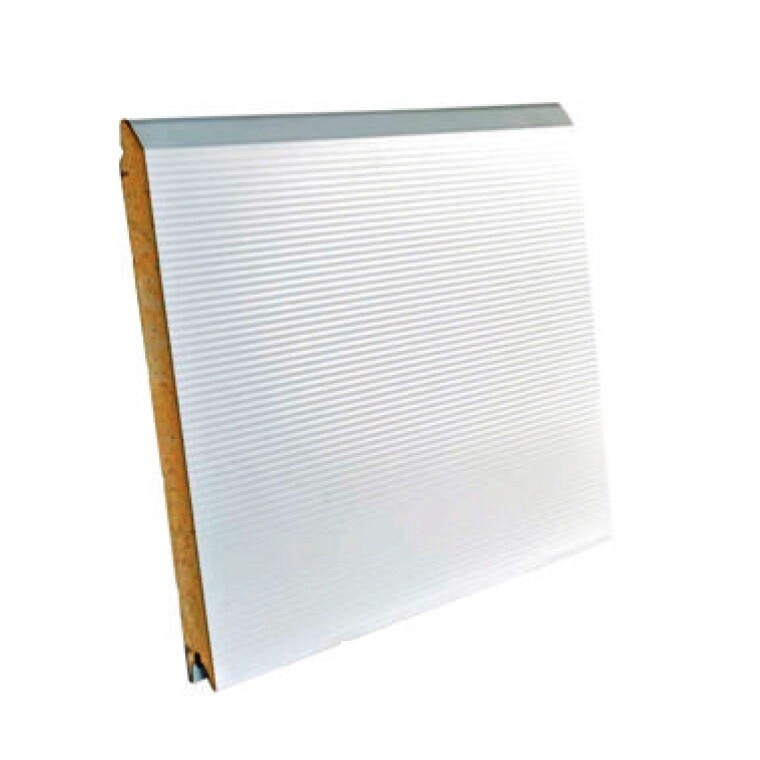

- Die mikroprofilierte Paneel ohne Muster
- Das Panel mit Mikroprofilierung ist eine Kombination aus modernem, elegantem Design und praktischem Muster. Diese interessante Ästhetik gewinnt immer mehr Enthusiasten, ist derzeit immer modischer und wird gerne gewählt.
Bei Zwischenmaßen das nächstgrößere verfügbare Maß wählen.
Per Nachricht können Sie uns dann die genauen Maße im Anschluss an den Kauf nennen.
Montage Anforderungen:
Buchstabe | Bedeutung | Maß in mm |
| N | minimale Sturzhöhe | 130 |
| P | minimale Breite rechts von der Öffnung | 100 |
| L | minimale Breite links von der Öffnung | 100 |
| B | maximale Breite des Sektionaltores | 5000 |
| H | maximale Höhe des Sektionaltores | 2530 |
| F | min. verfügbare Tiefe - bei Torhöhe bis 2500mm - bei Torhöhe bis 3090mm |
3500 4200 |
Buchstabe | Bedeutung | Maß in mm |
| N | minimale Sturzhöhe | 115 |
| P | minimale Breite rechts von der Öffnung | 90 |
| L | minimale Breite links von der Öffnung | 90 |
| B | maximale Breite des Sektionaltores | 4000 |
| H | maximale Höhe des Sektionaltores | 2530 |
| F | min. verfügbare Tiefe - bei Torhöhe bis 2500mm - bei Torhöhe bis 3090mm |
3500 4200 |
Technische Infos:
| - Torblatt |
- Doppelwandige Sektionen mit der Höhe von 500 mm und / oder 610 mm, isoliert mit 40 mm dickem PUR-Schaum (Hartschaum).
- Farbe von innen RAL 9010, mit profiliertem Fingerklemmschutz, Sektionswände aus verzinktem Stahl.
- Die Sektionen mit 1 mm starkem Flachstahl verstärkt.
- Aluminiumprofile in der unteren und oberen Sektion.
|
| - Bedienung |

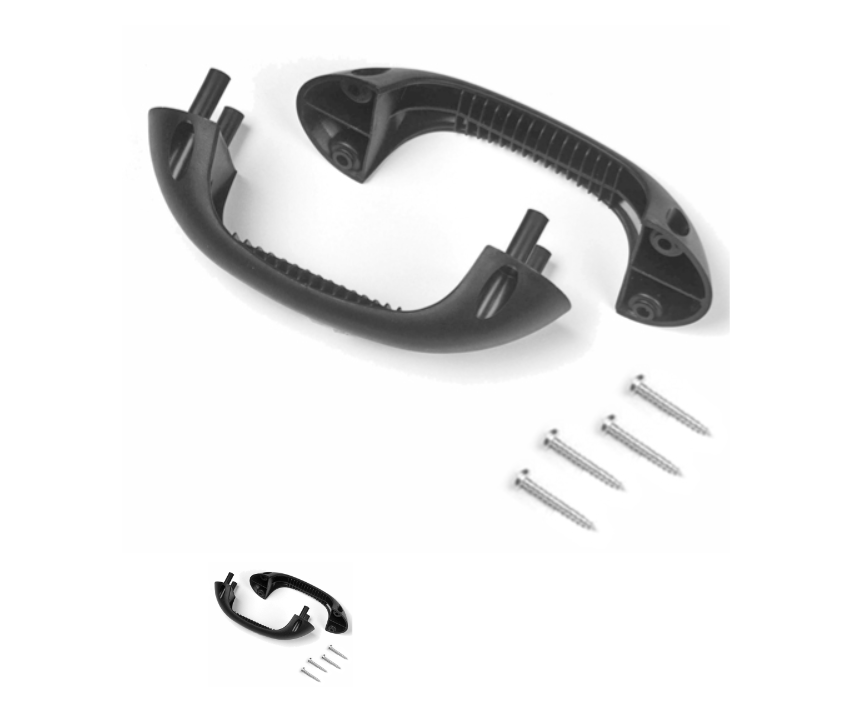

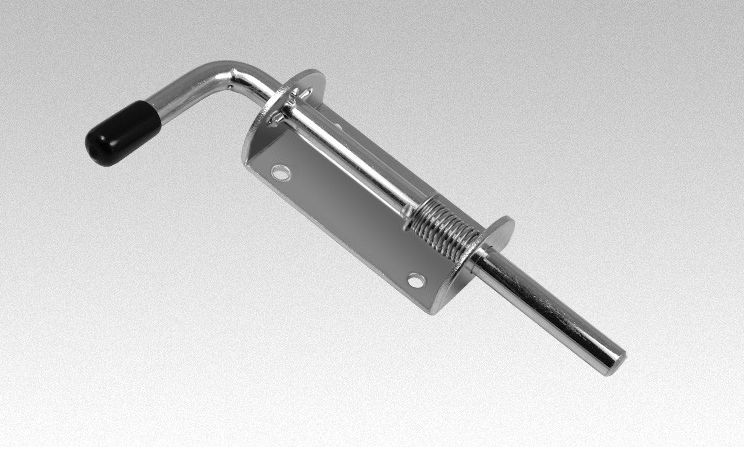

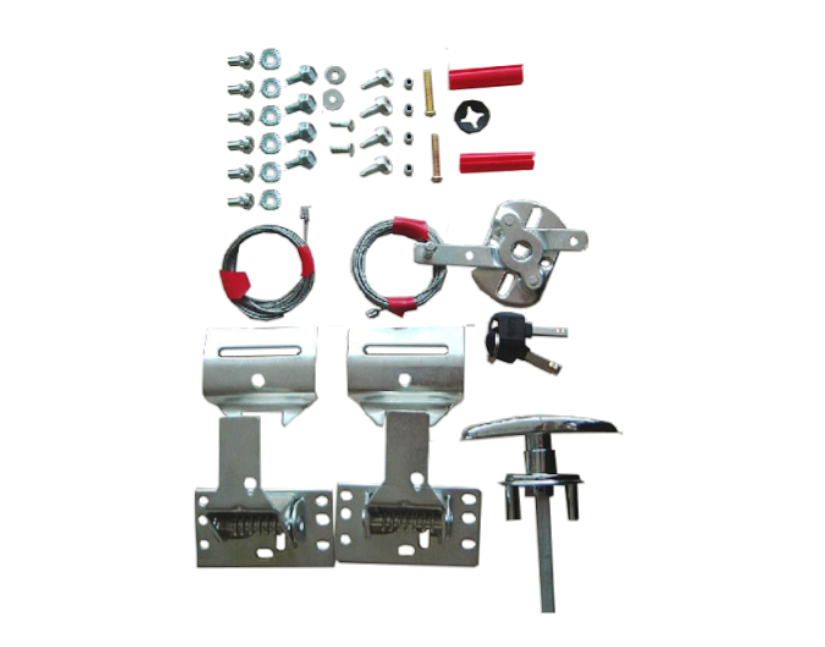

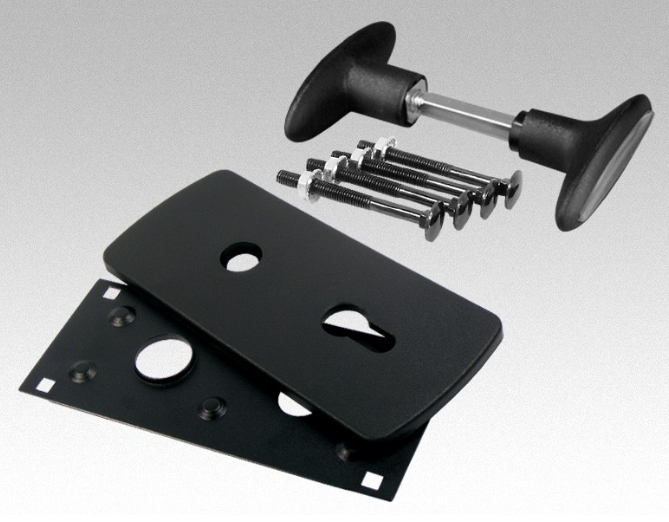

- Das Tor ist nicht mit Griffen, Riegeln oder Schlössern ausgestattet. Diese Elemente sind optional gegen Aufpreis erhältlich.
|
| - Sturz |
- Die erforderliche Sturz-Mindesthöhe beträgt 130 mm oder 115 mm (bei anderen Sturzhöhen bitte anfragen).
- Bei Verwendung von Torantrieb ändert sich die Sturzhöhe gemäß den Anforderungen des Antriebsherstellers.
|
| - Tragkonstruktion |
- Aus feuerverzinktem Stahl
|
| - Gewichtsausgleich |
- Mithilfe von 1 oder 2 verzinkten Drehfedern auf der Welle, die hinter dem Sturz angeordnet sind
|
| - Drehfedern |
- Berechnet für mindestens 15000 Arbeitszyklen
|
| - Sicherung |
- Profilierte Sicherung der Torblattssektionen vor Fingereinklemmung
- Federbruchsicherung
- Tragleinen innerhalb der Führungen ausgelegt
|
| -Torblattdichtung |
- Umlaufende und zwischen den einzelnen Sektionen eingezogene Gummidichtungen
|
| - Abmessung |
- Die lichte Höhe und Breite des Torblattmodels werden mit einer Toleranz von 5 mm hergestellt
|
