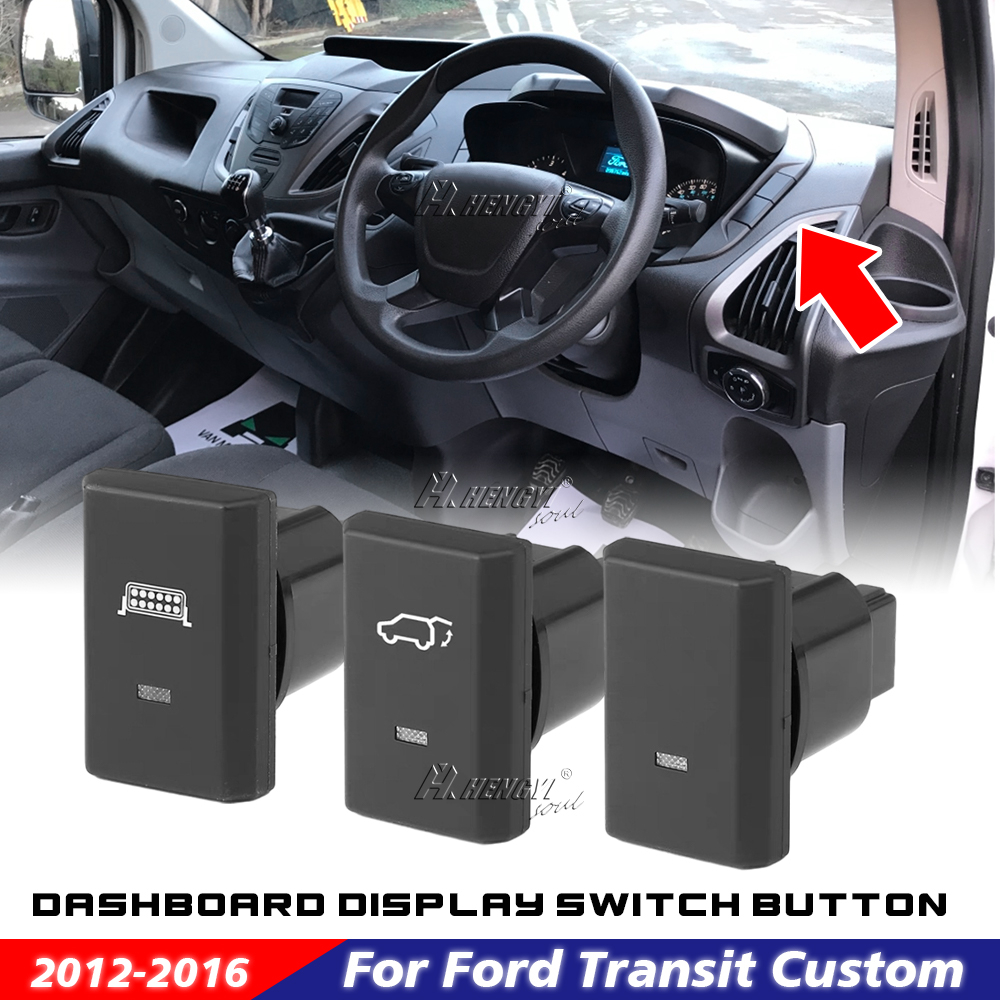

Armaturenbrett-Display-Schalter rechts für Ford Transit Custom 2012–2017 vor dem Facelift

Ausstattung:

Für Ford Transit Custom 2012–2017 vor dem Facelift

Spezifikation:

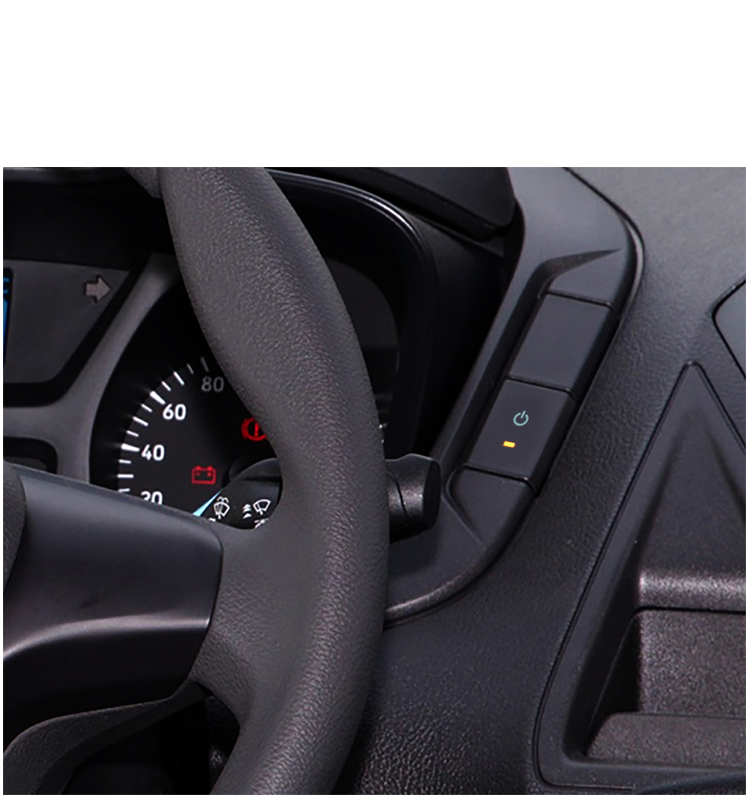

• Installationsposition: Schaltertaste für das Armaturenbrett-Display auf der rechten Seite

• Typ: Schalterknopf

• Material: ABS+PVC+Elektronische Komponenten

• Eingangsspannung: DC12V -DC24V

• Arbeitstemperatur: -20~80 (℃)

• Ein-LED-Anzeige: Gelb

• LED-Hintergrundbeleuchtung: Grün

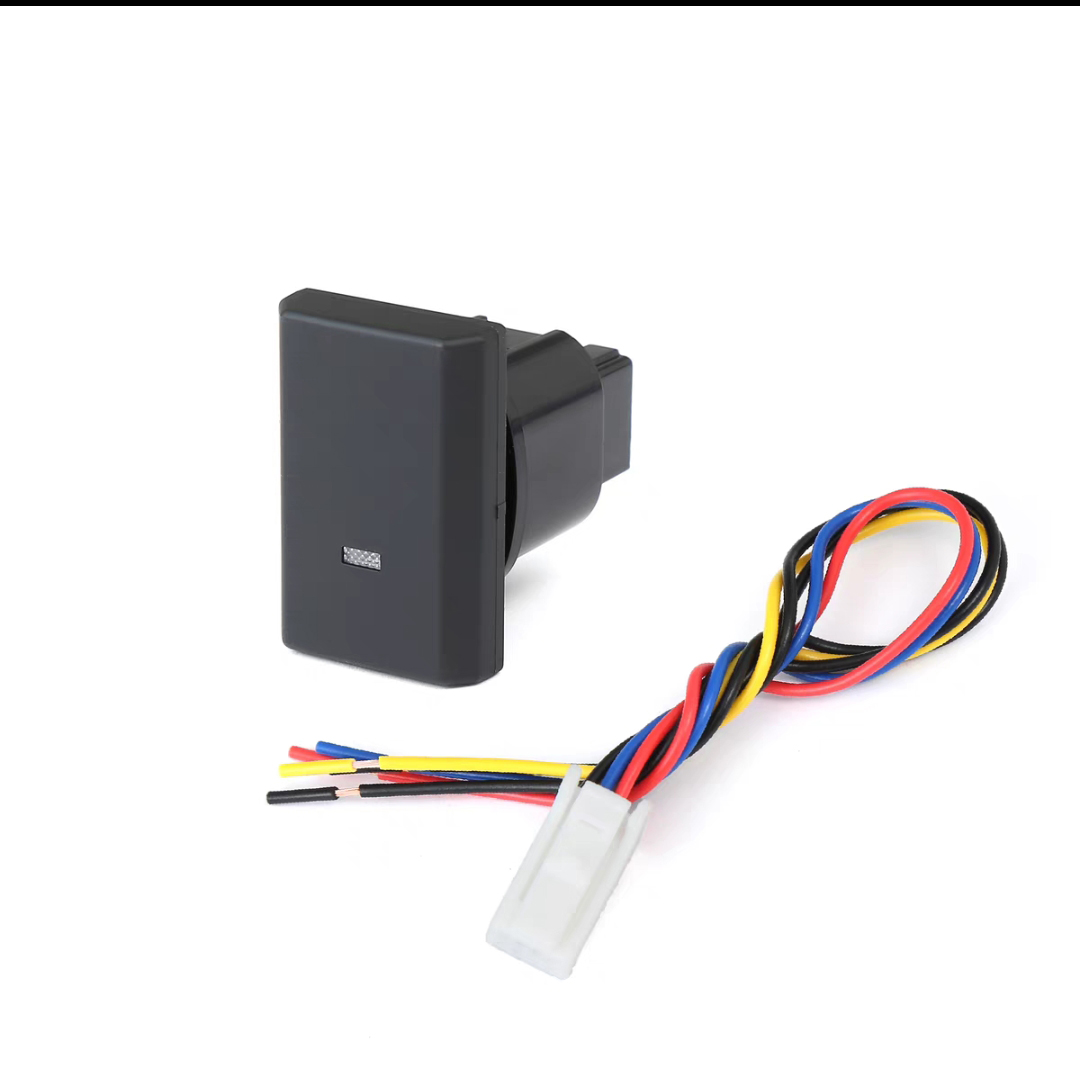

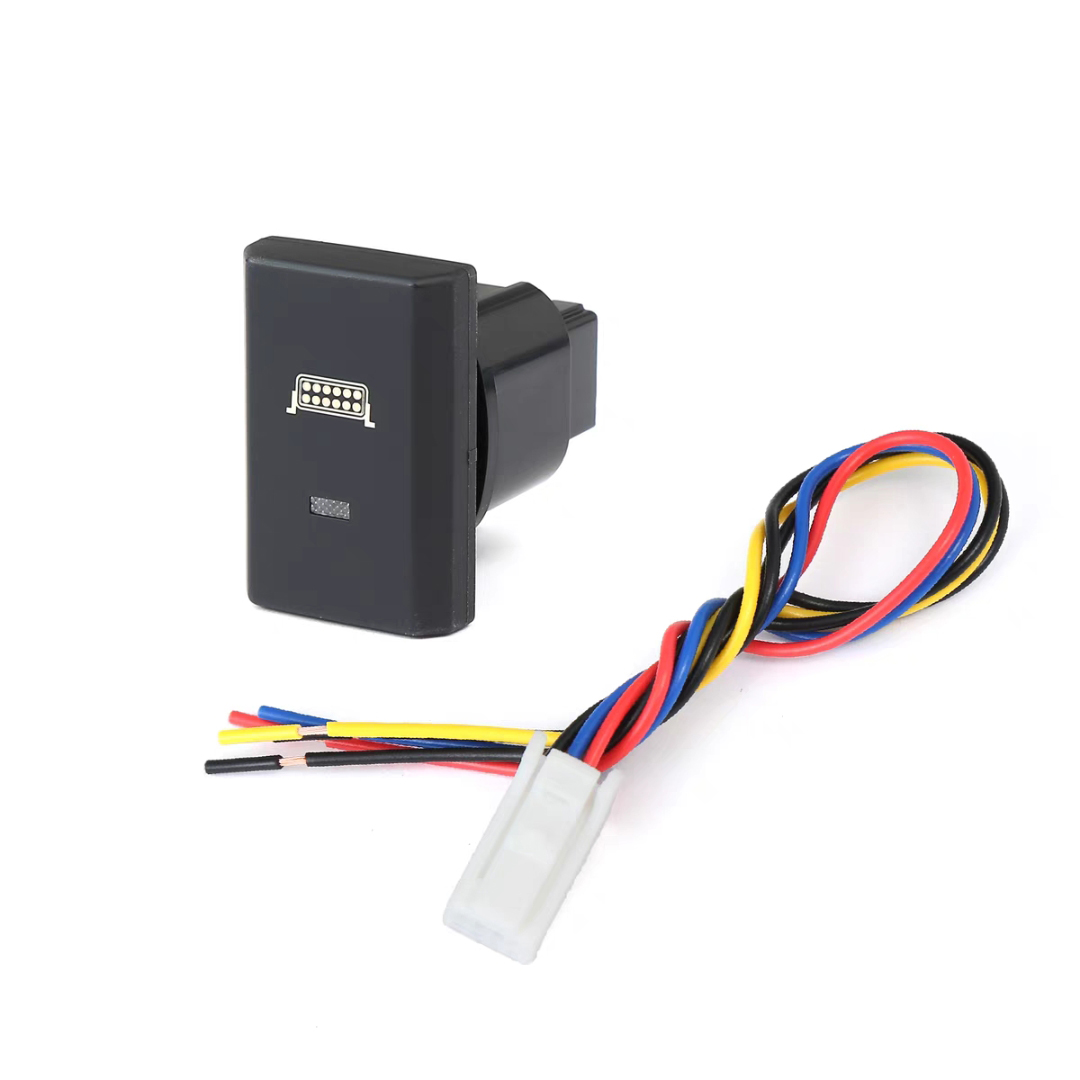

Paket Beinhaltet:

• 1X Schaltertaste

• 1X Kabelbaum

Schaltplan:

Hinweis: Sie müssen dies über ein abgesichertes Relais mit Ihrem Gerät verbinden!

• Gelber Draht: Eingang positiv

• Schwarzer Draht: Armaturenbrettbeleuchtung negativ

• Schwarzer Draht: Anzeigeleuchte negativ

• Blauer Draht: Ausgangsrelais + Gerät (Steuerungszubehör), positiv +

• Rotes Draht: Armaturenbrettleuchte positiv

Notiz:

• Aufgrund der manuellen Messung kann es zu Abweichungen von 1-3 cm kommen.

• Aufgrund von Licht- und Bildschirmunterschieden kann die Farbe des Artikels geringfügig von den Bildern abweichen.
