Beschreibung:

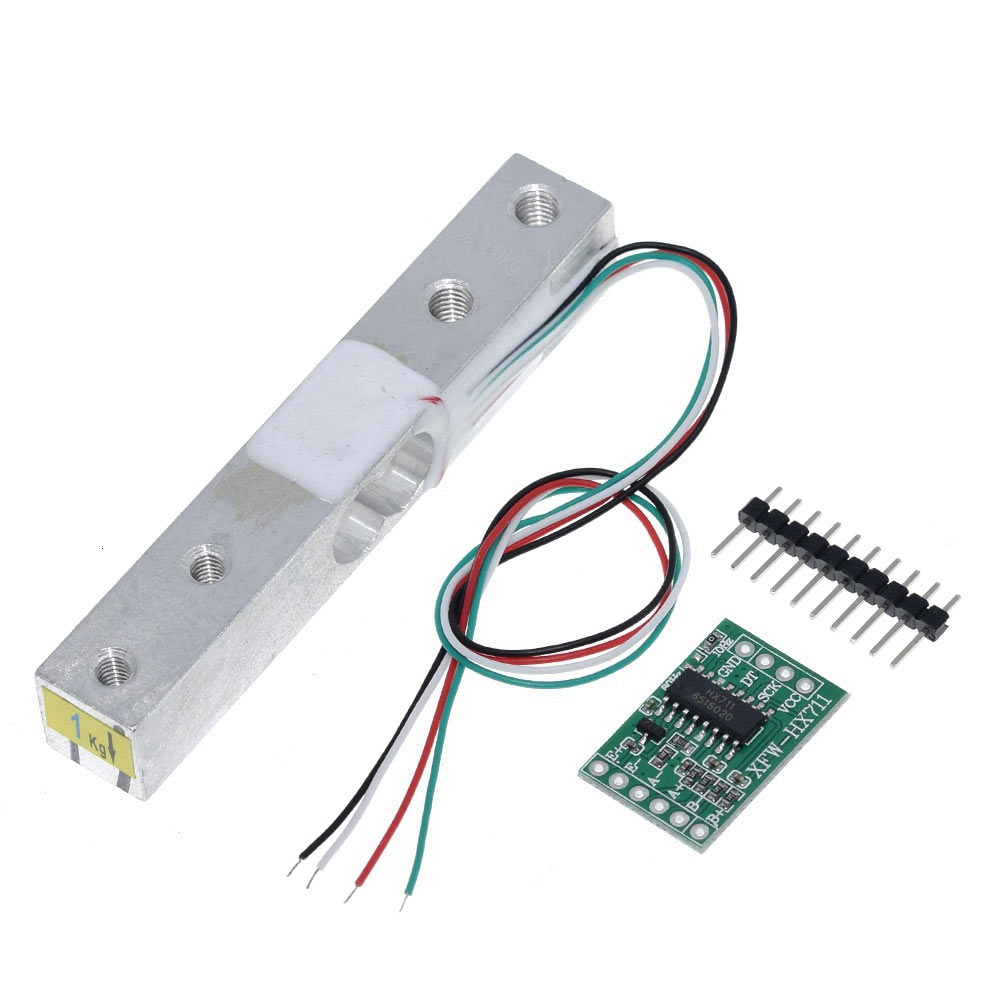

Dieses Set bestehend aus dem HX711 Sensor und einer Wägezelle für bis zu 1 kg eignet sich für präzise Waagen in Microcontroller-Projekten wie z. B. Arduino und Raspberry Pi.

Das HX711 Modul ist ein hochpräziser Gewichtssensor, der zur Messung von Gewicht und Druck eingesetzt werden kann. Der Sensor ist mit einem 24-Bit-Analog-Digital-Umsetzer (ADC) ausgestattet, der eine hohe Auflösung und Genauigkeit bietet.

Das HX711 Modul kann mit einer Vielzahl von Gewichtssensoren verwendet werden, darunter Wägezellen, Dehnungsmessstreifen und andere Drucksensoren. Es eignet sich ideal für die Integration in elektronische Waagen und andere Gewichtsmessgeräte.

Die Kommunikation mit dem HX711 erfolgt über eine serielle Schnittstelle (z. B. SPI oder I2C), was die Integration in verschiedene Mikrocontrollerplattformen erleichtert. Der Sensor bietet auch eine Tare-Funktion, um das Gewicht der Wägezelle selbst zu kompensieren und nur die Veränderungen des aufgelegten Gewichts zu messen.

Die mitgelieferte Wägezelle kann bis zu 1 kg Druck in ein elektrisches Signal übersetzen. Sie misst den elektrischen Widerstand, der sich proportional zur Belastung anpasst.

HX711 Anschluss mit Arduino

• GND -> GND
• DT -> A1
• SCK -> A0
• VCC -> 5V

Details:

• Versorgungsspannung: 2,6 V ~ 5,25 V
• Stromverbrauch: < 1,5 mA
• Schnittstelle: Seriell; 2-Draht
• Auflösung: 24 Bit
• Abmessungen PCB: 34 x 20 x 2.8mm
• Abmessungen Wägezelle: 80 x 12,7 x 12,7 mm
• Kabellänge: ca. 25 cm
• Messbereich: bis 1 kg
• Genauigkeit der Wägezelle: ±0,05% F.S/3Min

Lieferumfang:

• 1x HX711 Gewichtssensor
• 1x Wägezelle
