Ringkabelschuhe Quetschkabelschuhe unisoliert nach DIN Norm 46234 mit strenger UL-Zertifizierung
Herzlich willkommen zu unserem Angebot!
📦 Einmalige Versandpauschale: Alle weiteren Artikel aus diesem und anderen Angeboten sind versandkostenfrei!
💡 Kombi-Kauf mit "Kostenlosem Versand" Artikeln?: Für zusätzliche Artikel mit "Kostenlosem Versand" nutzen Sie im Warenkorb „Gesamtbetrag anfordern“ oder kontaktieren Sie uns. Auf Nachfrage korrigieren wir gern zu hohe Versandkosten.
📦 Einmalige Versandpauschale: Alle weiteren Artikel aus unseren Angeboten sind versandkostenfrei!
💡 Kombi-Kauf mit "Kostenlosem Versand" Artikeln? Im Warenkorb „Gesamtbetrag anfordern“ klicken. Zu hohe Versandkosten werden so korrigiert.
Beschreibung

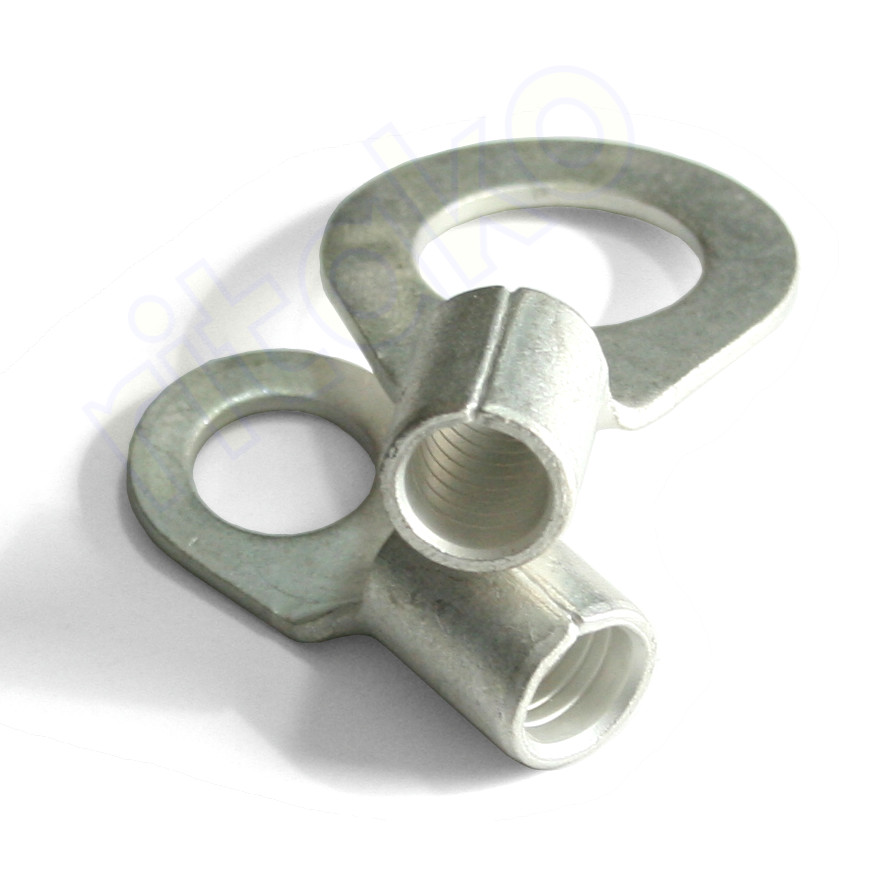

DIN Ringkabelschuhe unisoliert (0,1-70mm²) mit strenger UL-Zertifizierung
Hochwertige Quetschkabelschuhe/Ringkabelschuhe gefertigt nach DIN 46234. DIN Norm garantiert den richtigen Innendurchmesser und Materialstärke für Ihren Kabelquerschnitt.Wir verwenden nur Originalbilder und nicht wie einige Verkäufer CAD erstellte Symbolbilder um eine schlechte Qualität zu vertuschen. Hochwertige Qualität, keine minderwertige China-Ware die meist nach AWG Kodierung und nicht nach DIN-Norm gefertigt ist.
- strenge UL-Zertifizierung
- hartgelötete Naht, für eine sichere Fixierung des Leiters
- Material: E-Cu (elektrolytisches Kupfer) gemäß DIN EN 13600 bzw. DIN EN 12449, galv. Sn
- Galvanisch (elektrolytisch) verzinnt zum Schutz gegen Korrosion mit mindestens 4 μm (keine minderwertige dünne chemische Verzinnung)
- mit "easy-entry", erleichtert die Kabeleinführung
- geeignet für mehr-, viel-, fein- und feinstdrähtige Leiter
- Leiterquerschnitt: 0,1-70mm²
- RoHS konform

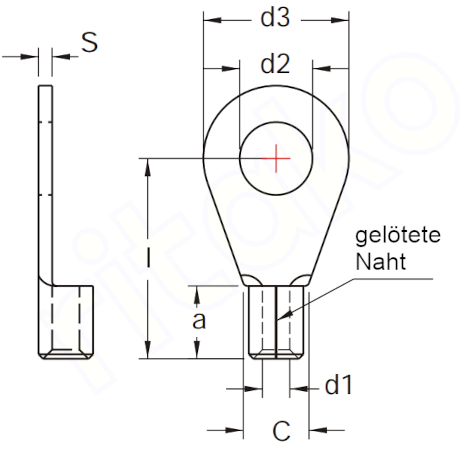

Maße DIN Ringkabelschuhe blank bis 70mm²
 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| Kabel mm² |
Loch | Maße in mm | max Amp. |
||||||
| Ø | d2 | d3 | l | a | C | d1 | S | ||
| 0,1-0,5 | M2 | 2,2 | 4,4 | 10 | 4 | 2,2 | 1 | 0,5 | 9 |
| M3 | 3,2 | 5 | 10 | ||||||
| M4 | 4,3 | 6,5 | 12 | ||||||
| M5 | 5,3 | 8 | 12 | ||||||
| 0,5-1,5 | M2 | 2,2 | 6 | 11 | 5 | 3,4 | 1,6 | 0,8 | 18 |
| M2,5 | 2,7 | 6 | 11 | ||||||
| M3 | 3,2 | 6 | 11 | ||||||
| M4 | 4,3 | 8 | 12 | ||||||
| M5 | 5,3 | 10 | 13 | ||||||
| M6 | 6,5 | 11 | 15 | ||||||
| M8 | 8,4 | 14 | 17 | ||||||
| M10 | 10,5 | 14 | 17 | ||||||
| M10 L | 10,5 | 18 | 19 | ||||||
| 1,5-2,5 | M3 | 3,2 | 6 | 11 | 5 | 4,1 | 2,3 | 0,8 | 30 |
| M3,5 | 3,7 | 6 | 11 | ||||||
| M4 | 4,3 | 8 | 12 | ||||||
| M5 | 5,3 | 10 | 14 | ||||||
| M6 | 6,5 | 11 | 16 | ||||||
| M8 | 8,4 | 14 | 17 | ||||||
| M10 | 10,5 | 15 | 17 | ||||||
| M10 L | 10,5 | 18 | 18,5 | ||||||
| 4-6 | M3,5 | 3,7 | 8 | 13,5 | 6 | 5,8 | 3,6 | 1 | 50 |
| M4 | 4,3 | 8 | 14 | ||||||
| M5 | 5,3 | 10 | 15 | ||||||
| M6 | 6,5 | 11 | 16 | ||||||
| M8 | 8,4 | 14 | 19 | ||||||
| M10 | 10,5 | 18 | 21 | ||||||
| M12 | 13 | 18 | 21 | ||||||
| 10 | M5 | 5,3 | 10 | 16 | 8 | 7 | 4,5 | 1,1 | 70 |
| M6 | 6,5 | 11 | 17 | ||||||
| M8 | 8,4 | 14 | 20 | ||||||
| M10 | 10,5 | 18 | 21 | ||||||
| M12 | 13 | 22 | 23 | ||||||
| 16 | M5 | 5,3 | 11 | 20 | 10 | 8,5 | 5,8 | 1,2 | 95 |
| M6 | 6,5 | 11 | 20 | ||||||
| M8 | 8,4 | 14 | 22 | ||||||
| M10 | 10,5 | 18 | 24 | ||||||
| M12 | 13 | 22 | 26 | ||||||
| 25 | M5 | 5,3 | 12 | 25 | 11 | 10,8 | 7,5 | 1,5 | 125 |
| M6 | 6,5 | 12 | 25 | ||||||
| M8 | 8,4 | 16 | 25 | ||||||
| M10 | 10,5 | 18 | 26 | ||||||
| M12 | 13 | 22 | 31 | ||||||
| 35 | M6 | 6,5 | 15 | 26 | 12 | 12,6 | 9 | 1,6 | 170 |
| M8 | 8,4 | 16 | 26 | ||||||
| M10 | 10,5 | 18 | 27 | ||||||
| M12 | 13 | 22 | 31 | ||||||
| 50 | M8 | 8,4 | 18 | 34 | 16 | 15 | 11 | 1,8 | 230 |
| M10 | 10,5 | 18 | 34 | ||||||
| M12 | 13 | 22 | 36 | ||||||
| 70 | M8 | 8,4 | 22 | 38 | 18 | 17,5 | 13 | 2 | 265 |
| M10 | 10,5 | 22 | 38 | ||||||
| M12 | 13 | 22 | 38 | ||||||
