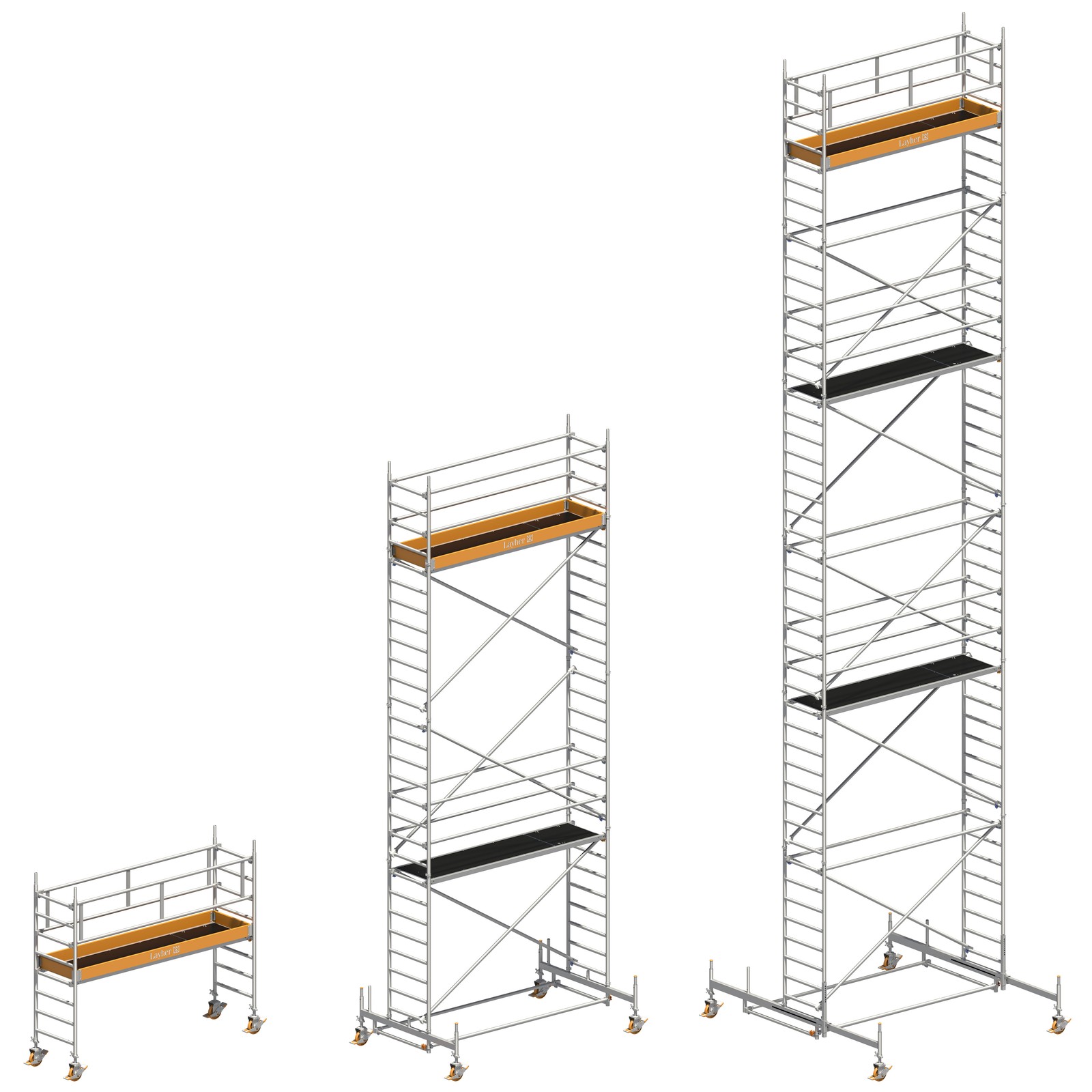

Layher Rollgerüst Uni Standard Normal-Aufbau (DIN EN 1004:2004)

Sofort lieferbar
Verkäufer speichern Artikel beobachten Frage zum Artikel
Mindestanforderung der DIN EN 1004:2004

Arbeitshöhe

3,20m Arbeitshöhe 4,35m Arbeitshöhe 5,35m Arbeitshöhe 6,35m Arbeitshöhe 7,35m Arbeitshöhe 8,35m Arbeitshöhe 9,38m Arbeitshöhe 10,38m Arbeitshöhe 11,38m Arbeitshöhe 12,38m Arbeitshöhe 13,38m Arbeitshöhe

Merkmale

  • Gerüsttyp: Uni Standard
  • Hersteller: Layher
  • Kategorie: Rollgerüst
  • Material: Aluminium
  • Plattformbreite: 0,75 m
  • Plattformlänge: 2,85 m

Beschreibung

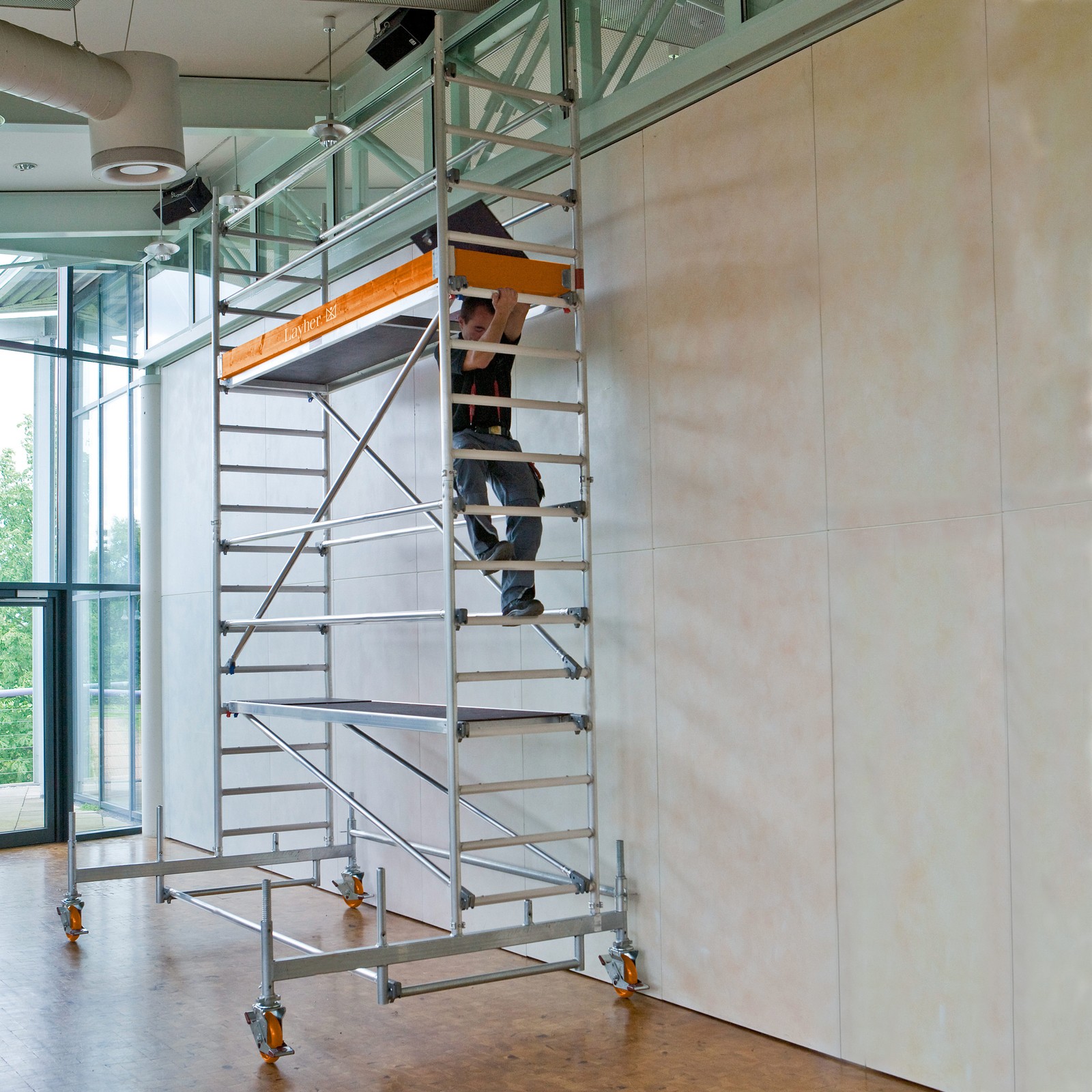

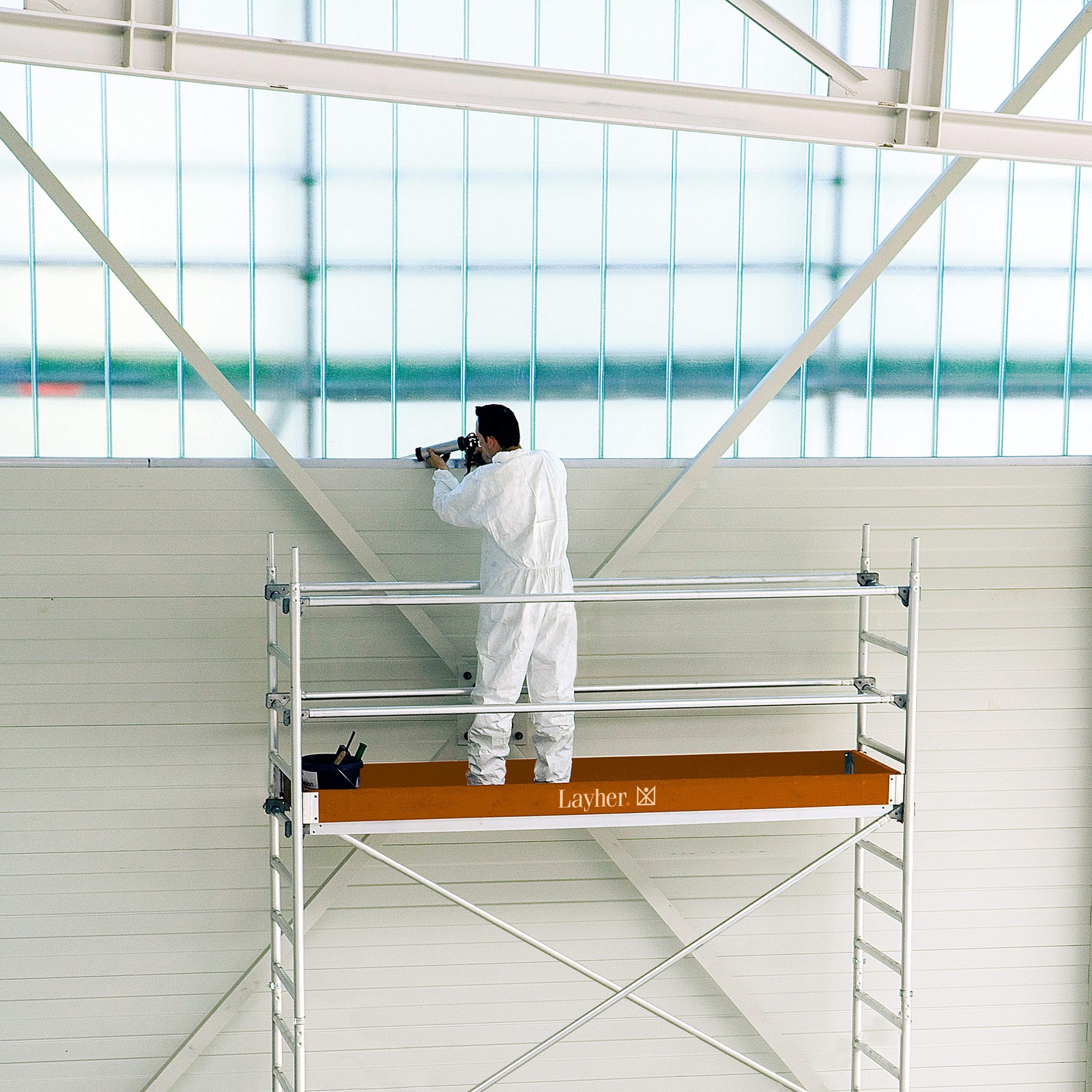

Für Arbeiten an der Wand und an der Decke, an Maschinen, in technischen Anlagen, Betriebs- und Lagerhallen, innen und außen.

Standleitern aus Aluminium für Steckmontage; Rückenlehnen und Diagonalen aus Aluminium einfach einzurasten.

Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage (BFU 100G), auch als Durchstieg für gefahrlosen Innenaufstieg; vorschriftsmäßige Ruhepodeste bereits integriert.

Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für besondere Standfestigkeit, lange Stahlspindeln zum Niveauausgleich.

Basisverbreiterung: mit Fahrbalken aus Stahl, starr oder teleskopierbar, mit Rohrverbindern für wahlweises Aufstecken der Standleitern zum Arbeiten an Decke oder Wand; alternativ mit Gerüststützen (auf Anfrage).

  • Max. Arbeitshöhe: 13,7 m
  • Fläche Arbeitsbühne: 0,75 x 2,85 m
  • Zulässige Verkehrslast: 2 kN/m² (Gerüstgruppe 3)
Hinweis: Gerüste nach DIN EN 1004:2004
Gerüste ohne P2-Aufbau dürfen nach neuer DIN 1004:2021 nur noch privat eingesetzt werden.
Das Uni Standard Gerüst mit P2 Aufbau für gewerbliche Nutzung finden Sie hier!

Aufbau und Verwendungsanleitung Layher Uni Standard

Layher 2 Jahre GarantieLayher FahrgerüstTÜF SÜD GS Leiter

Arbeitshöhe A (ca. m) 3,20 4,35 5,35 6,35 7,35 8,35 9,38 10,38 11,38 12,38 13,38
Gerüsthöhe H (m) 2,43 3,58 4,58 5,58 6,58 7,58 8,61 9,61 10,61 11,61 12,61
Standhöhe P (m) 1,20 2,35 3,35 4,35 5,35 6,35 7,38 8,38 9,38 10,38 11,38
Gewicht ohne Ballast (kg) 81,9 161,0 170,4 186,8 239,4 248,6 323,6 332,8 385,4 394,6 418,4
Artikel-Nr. 1101 1102 1103 1104 1105 1106 1107 1108 1109 1110 1111
Ballastierung in geschlossenen Räumen
Aufbau mittig l2 r2 o o o o l2 r2 o o o o o
Aufbau einseitig X o l0 r2 l0 r4 l0 r5 l0 r8 L0 R6 L0 R8 L0 R9 L0 R10 L0 R12
Aufbau seitlich mit Wandabstützung X o o o o o o o o o o
Aufbau mittig mit 1 Konsole X o L0 R8 L0 R4 L0 R4 L0 R4 L0 R8 o o o o
Aufbau mittig mit 2 Konsolen X o o o o l2 r2 o o o X X
Ballastierung in Freien
Aufbau mittig l2 r2 o l0 r1 l4 r4 l9 r9 l12 r13 L1 R1 X X X X
Aufbau einseitig X o l0 r5 l0 r9 l2 r14 l6 r18 L0 R17 X X X X
Aufbau seitlich mit Wandabstützung X o o o l2 r0 l6 r0 L1 R0 X X X X
Aufbau mittig mit 1 Konsole X L0 R4 L0 R8 L2 R12 L6 R16 L10 R20 o o o X X
Aufbau mittig mit 2 Konsolen X X X X X X X X X X X
Teileliste
Geländer 2,85m (1205.285) 0 5 1 5 7 9 9 11 13 15 15
Doppelgeländer 2,85m (1206.285) 2 0 2 0 2 0 2 0 2 0 2
Diagonale 3,35m (1208.285) 0 2 2 4 4 6 6 8 8 10 10
Stirnbordbrett 0,75m (1238.075) 0 2 2 2 2 2 2 2 2 2 2
Bordbrett 2,85m mit Klaue (1239.285) 0 2 2 2 2 2 2 2 2 2 2
Durchstiegbrücke 2,85m (1242.285) 1 1 1 1 2 2 2 2 3 3 3
Federstecker 11mm (1250.000) 0 8 8 12 12 16 16 20 20 24 24
Lenkrolle 700 - 7 kN (1259.201) 4 4 4 4 4 4 4 4 4 4 4
Standleiter 75/4 - 1,00m (1297.004) 0 2 0 2 0 2 0 2 0 2 0
Standleiter 75/8 - 2,00m (1297.008) 2 2 4 4 6 6 8 8 10 10 12
Fahrbalken mit Bügel (1323.180) 0 2 2 2 2 2 0 0 0 0 0
Fahrbalken mit Bügel verst. (1323.320) 0 0 0 0 0 0 2 2 2 2 2
Basissstrebe 2,85m (1234.285) 0 1 1 1 1 1 1 1 1 1 1
Ballast (1249.000) Anzahl der Ballastgewichte nach der Tabelle Ballastierung, siehe oben

Bei Aufbau mit verstellbarem Fahrbalken muss dieser voll ausgezogen sein.
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich.
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe AuV).

Beispiel:   l2, r2 - 2 Ballastgewichte à 10 kg müssen auf der linken und 2 Ballastgewichte à 10 kg müssen auf der rechten Seite der Standleiter befestigt werden.
L6, R16 - 6 Ballastgewichte à 10 kg müssen auf der linken und 16 Ballastgewichte à 10 kg müssen auf der rechten Seite am Fahrbalken befestigt werden.
r und R beziehen sich bei seitlichem Aufbau immer auf die dem Gerüst abgewandte Seite; l und L beziehen sich auf die dem Gerüst zugewandte Seite (siehe AuV).
Hinweis
Ballastgewichte sind nicht im Lieferumfang enthalten.
