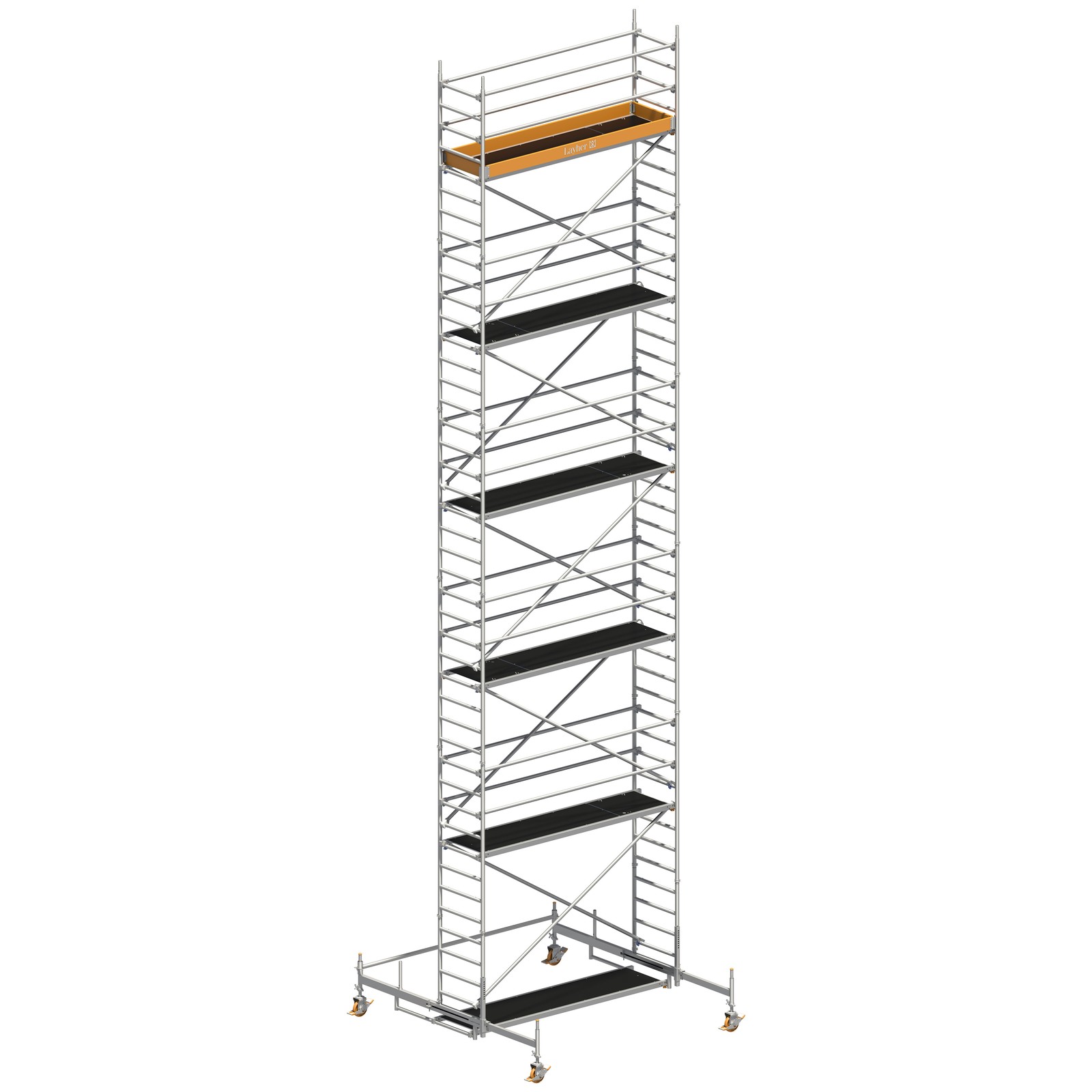

Topleiter - Layher Rollgerüst Uni Standard P2 12,38m AH

Merkmale

  • Arbeitshöhe: 12,38 m
  • Ausführung: Professionel
  • Gerüsthöhe: 11,61 m
  • Gerüsttyp: Uni Standard
  • Hersteller: Layher
  • Kategorie: Rollgerüst
  • Material: Aluminium
  • Plattformbreite: 0,75 m
  • Plattformhöhe: 10,38 m
  • Plattformlänge: 2,85 m
  • Standhöhe: 10,38 m

Beschreibung

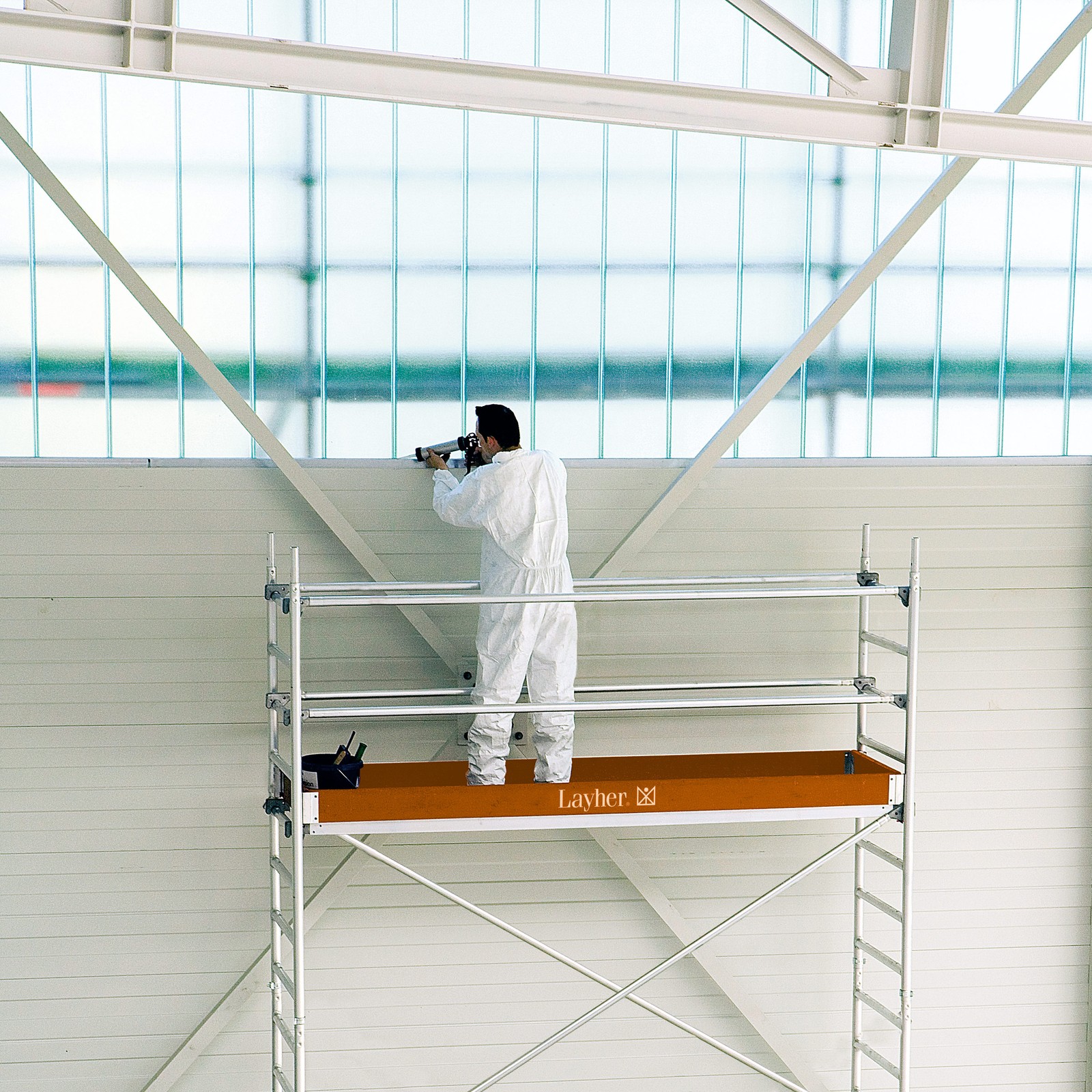

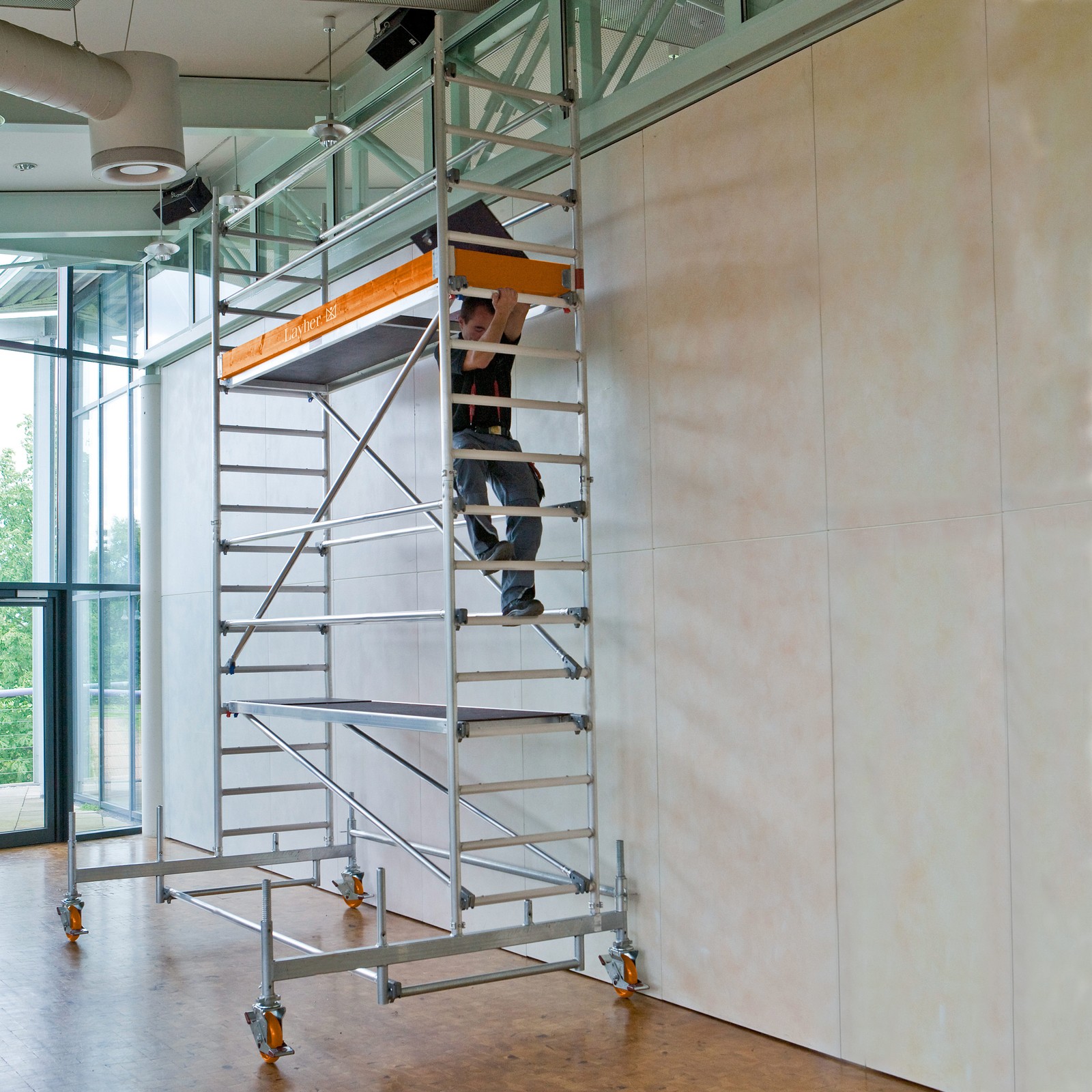

Für Arbeiten an der Wand und an der Decke, an Maschinen, in technischen Anlagen, Betriebs- und Lagerhallen, innen und außen.

Standleitern aus Aluminium für Steckmontage; Rückenlehnen und Diagonalen aus Aluminium einfach einzurasten.

Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage (BFU 100G), auch als Durchstieg für gefahrlosen Innenaufstieg; vorschriftsmäßige Ruhepodeste bereits integriert.

Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für besondere Standfestigkeit, lange Stahlspindeln zum Niveauausgleich.

Basisverbreiterung: mit Fahrbalken aus Stahl, starr oder teleskopierbar, mit Rohrverbindern für wahlweises Aufstecken der Standleitern zum Arbeiten an Decke oder Wand; alternativ mit Gerüststützen (auf Anfrage).

  • Max. Arbeitshöhe: 13,38 m
  • Fläche Arbeitsbühne: 0,75 x 2,85 m
  • Zulässige Verkehrslast: 2 kN/m² (Gerüstgruppe 3)

Layher 2 Jahre GarantieAufbau und Verwendungsanleitung Layher Uni Standard P2

Layher FahrgerüstTÜV SÜD GS LeiterLayher Sicherheitsaufbau P2>Layher Nachrüstkits werden gefördert durch die BG BauMit Treppenkit erhältlich

Arbeitshöhe A (ca. m) 3,20 4,35 5,35 6,35 7,35 8,35 9,38 10,38 11,38 12,38 13,38
Gerüsthöhe H (m) 2,43 3,58 4,58 5,58 6,58 7,58 8,58 9,58 10,58 11,58 12,58
Standhöhe P (m) 1,20 2,35 3,35 4,35 5,35 6,35 7,35 8,38 9,38 10,38 11,38
Gewicht ohne Ballast (kg) 81,9 181,5 216,0 243,3 278,2 305,1 391,2 418,1 453,0 479,9 514,8
Artikel-Nr. 1401101 1401102 1401103 1401104 1401105 1401106 1401107 1401108 1401109 1401110 1401111
Ballastierung in geschlossenen Räumen
Aufbau mittig l2 r2 0 0 0 0 0 0 0 0 0 0
Aufbau seitlich X 0 0 L0 R4 L0 R4 L0 R6 L0 R4 L0 R6 L0 R6 L0 R8 L0 R10
Aufbau seitlich mit Wandabstützung X 0 0 0 0 0 0 0 0 0 0
Aufbau mittig mit 1 Konsole X 0 0 L0 R2 L0 R4 L0 R6 0 0 0 0 0
Aufbau mittig mit 2 Konsolen X 0 0 0 0 0 0 0 0 0 0
Ballastierung in Freien
Aufbau mittig l2 r2 0 l1 r1 l5 r5 l9 r9 l15 r15 l2 r2 X X X X
Aufbau seitlich X l0 r2 l0 r6 l0 r10 l4 r16 l10 r22 l0 r18 X X X X
Aufbau seitlich mit Wandabstützung X 0 0 0 l4 r0 l10 r0 0 X X X X
Aufbau mittig mit 1 Konsole X l0 r4 l0 r8 l2 r12 l6 r16 l12 r22 X X X X X
Aufbau mittig mit 2 Konsolen X l2 r2 l5 r5 l8 r8 X X X X X X X
Teileliste
Geländer 2,85 m (1205.285) 0 4 9 8 13 12 17 16 21 20 25
Doppelgeländer 2,85m (1206.285) 2 0 0 0 0 0 0 0 0 0 0
Diagonale 3,35 m (1208.285) 0 2 2 4 4 6 6 8 8 10 10
Diagonale 2,95 m (1208.295) 0 0 2 0 2 0 2 0 2 0 2
Basisrohr 2,85 m (1211.285) 0 1 1 1 1 1 1 1 1 1 1
Stirnbordbrett 0,75 m (1438.075) 0 2 2 2 2 2 2 2 2 2 2
Bordbrett 2,85 m mit Klaue (1439.285) 0 2 2 2 2 2 2 2 2 2 2
Belagbrücke 2,85 m (1241.285) 0 1 0 1 0 1 0 1 0 1 0
Durchstiegbrücke 2,85 m (1242.285) 1 1 2 2 3 3 4 4 5 5 6
Federstecker 11 mm (1250.000) 0 8 8 12 12 16 16 20 20 24 24
Lenkrolle 700 - 7 kN (1259.201) 4 4 4 4 4 4 4 4 4 4 4
Standleiter 75/4 - 1,00 m (1297.004) 0 2 0 2 0 2 0 2 0 2 0
Standleiter 75/8 - 2,00 m (1297.008) 2 2 4 4 6 6 8 8 10 10 12
Fahrbalken mit Bügel (1323.180) 0 2 2 2 2 2 0 0 0 0 0
Fahrbalken mit Bügel verst. (1323.320) 0 0 0 0 0 0 2 2 2 2 2
Uni Montagehaken (1300.001) 0 1 1 1 1 1 1 1 1 1 1
Ballast (1249.000) Anzahl der Ballastgewichte nach der Tabelle Ballastierung, siehe oben

Bei Aufbau mit verstellbarem Fahrbalken muss dieser voll ausgezogen sein.
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich.
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe AuV).

Beispiel:   l2, r2 - 2 Ballastgewichte à 10 kg müssen auf der linken und 2 Ballastgewichte à 10 kg müssen auf der rechten Seite der Standleiter befestigt werden.
L6, R16 - 6 Ballastgewichte à 10 kg müssen auf der linken und 16 Ballastgewichte à 10 kg müssen auf der rechten Seite am Fahrbalken befestigt werden.
r und R beziehen sich bei seitlichem Aufbau immer auf die dem Gerüst abgewandte Seite; l und L beziehen sich auf die dem Gerüst zugewandte Seite (siehe AuV).
Hinweis
Ballastgewichte sind nicht im Lieferumfang enthalten.
