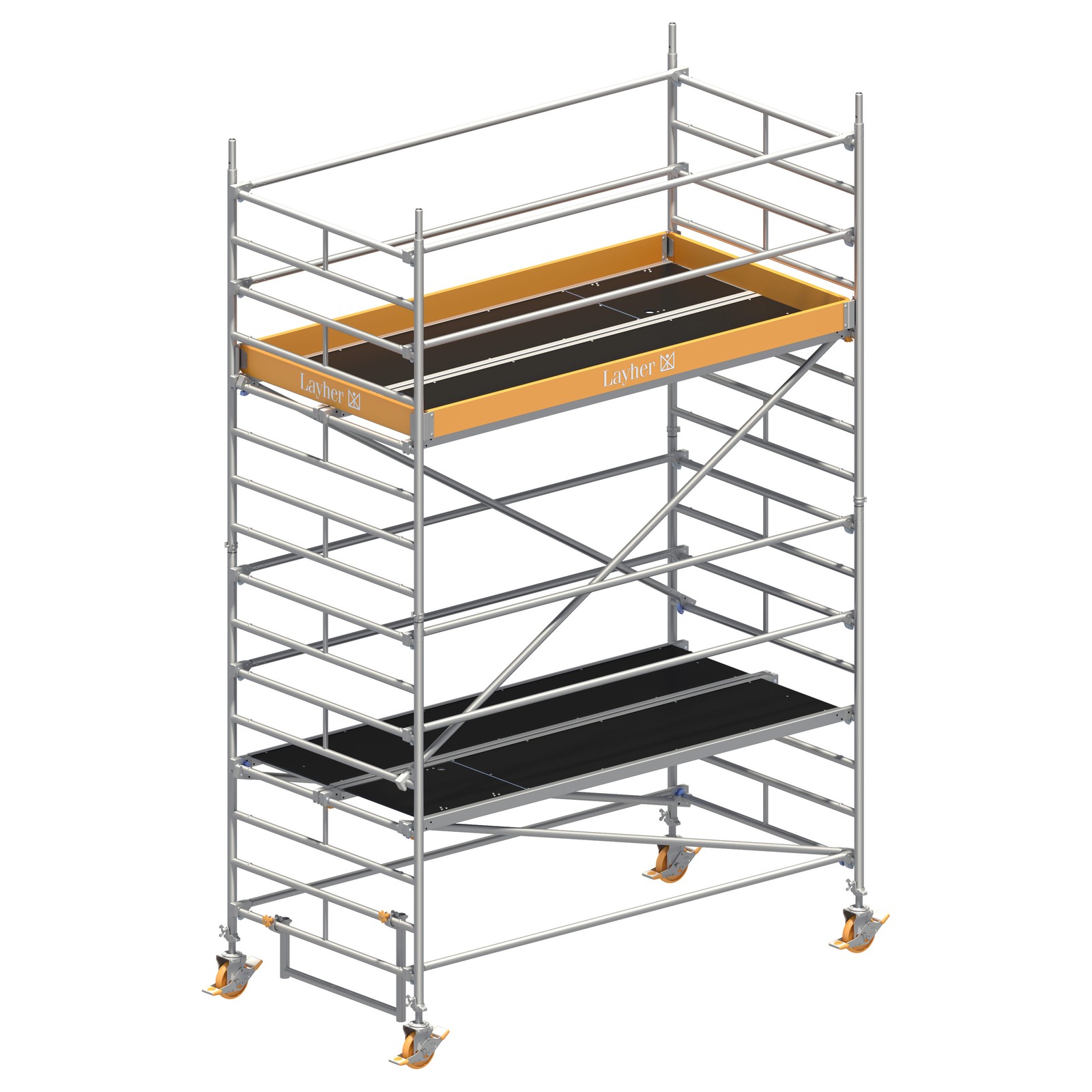

Topleiter - Layher Rollgerüst Uni Breit P2 5,20m AH

Merkmale

  • Arbeitshöhe: 5,20 m
  • Ausführung: Professionel
  • Gerüsthöhe: 4,43 m
  • Gerüsttyp: Uni Breit
  • Hersteller: Layher
  • Kategorie: Rollgerüst
  • Material: Aluminium
  • Plattformbreite: 1,50 m
  • Plattformlänge: 2,85 m
  • Standhöhe: 3,20 m

Beschreibung

Das Universalgerüst mit dem doppelt breiten Arbeitsboden ist der bequeme Arbeitsplatz in der Höhe.

Interessant für Arbeiten mit sperrigem Material und dazu notwendiger Bewegungsfreiheit.

Standleitern (1,5 m breit) aus Aluminium für Steckmontage; Rückenlehnen und Diagonalen aus Aluminium einfach einzurasten.

Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage (BFU 100G) als Durchstieg für gefahrlosen Innenaufstieg; vorschriftsmäßige Ruhepodeste bereits integriert.

Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für besondere Standfestigkeit, lange Stahlspindeln zum Niveauausgleich.

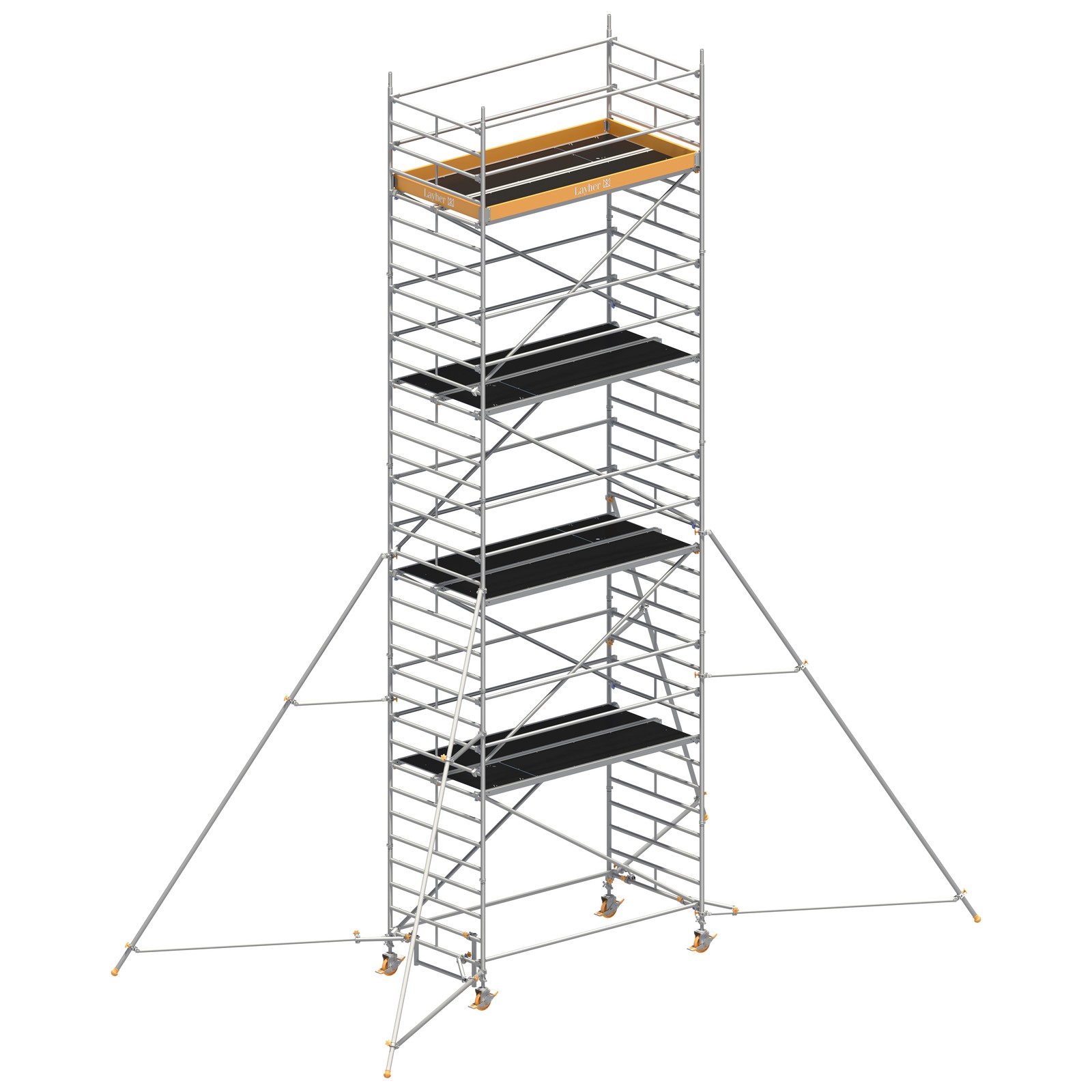

Basisverbreiterung: mit Fahrbalken aus Stahl, teleskopierbar für wahlweises Arbeiten an Decke oder Wand, erst ab 8,6 m Arbeitshöhe notwendig; alternativ mit Gerüststützen (auf Anfrage).

  • Max. Arbeitshöhe: 13,7 m
  • Fläche Arbeitsbühne: 1,50 x 2,85 m
  • Zulässige Verkehrslast: 2 kN/m² (Gerüstgruppe 3)

Layher 2 Jahre Garantie Aufbau und Verwendungsanleitung Layher Uni Breit P2

Layher FahrgerüstTÜV SÜD GS LeiterLayher Sicherheitsaufbau P2Entspricht Norm DIN EN 1004:2021Layher Nachrüstkits werden gefördert durch die BG BAU

Arbeitshöhe A (ca. m) 3,20 4,20 5,20 6,20 7,20 8,38 9,38 10,38 11,38 12,38 13,38
Gerüsthöhe H (m) 2,43 3,43 4,43 5,43 6,43 7,61 8,61 9,61 10,61 11,61 12,61
Standhöhe P (m) 1,20 2,20 3,20 4,20 5,20 6,38 7,38 8,38 9,38 10,38 11,38
Gewicht ohne Ballast (kg) 111,7 187,10 240,30 278,70 331,90 454,10 514,20 545,70 605,08 637,30 697,40
Artikel-Nr. 1402101 1402102 1402103 1402104 1402105 1402106 1402107 1402108 1402109 1402110 1402111
Ballastierung in geschlossenen Räumen
Aufbau mittig 0 0 0 l1 r1 l1 r1 0 0 0 0 0 0
Aufbau seitlich X X X X X 0 0 0 0 0 0
Aufbau seitlich mit
Wandabstützung		 X X X X X 0 0 0 0 0 0
Aufbau mittig mit 1 Konsole X l0 r10 l0 r10 l0 r12 l0 r12 0 0 0 0 0 X
Aufbau mittig mit 2 Konsolen X l3 r3 l2 r2 l5 r5 l4 r4 0 0 X X X X
Ballastierung in Freien
Aufbau mittig 0 l3 r3 l6 r6 l11 r11 l16 r16 0 0 X X X X
Aufbau seitlich X X X X X L0 R8 L0 R12 X X X X
Aufbau seitlich mit
Wandabstützung		 X X X X X 0 0 X X X X
Aufbau mittig mit 1 Konsole X l0 r18 l0 r22 l6 r28 X X X X X X X
Aufbau mittig mit 2 Konsolen X l14 r14 l16 r16 X X X X X X X X
Teileliste
Geländer 2,85 m (1205.285) 0 6 10 10 14 12 17 16 21 20 25
Doppelgeländer 2,85m (1206.285) 2 0 0 0 0 0 0 0 0 0 0
Diagonale 3,35 m (1208.285) 0 2 2 4 4 6 6 8 8 10 10
Diagonale 2,95 m (1208.295) 0 0 2 0 2 0 2 0 2 0 2
Basisrohr 2,85 m (1211.285) 0 0 0 0 0 1 1 1 1 1 1
Stirnbordbrett 1,44 m (1438.144) 0 2 2 2 2 2 2 2 2 2 2
Bordbrett 2,85 m mit Klaue (1439.285) 0 2 2 2 2 2 2 2 2 2 2
Belagbrücke 2,85 m (1241.285) 1 2 2 3 3 4 4 5 5 6 6
Durchstiegbrücke 2,85 m (1242.285) 1 1 2 2 3 3 4 4 5 5 6
Federstecker 11 mm (1250.000) 0 4 4 8 8 16 16 20 20 24 24
Lenkrolle 700 - 7 kN (1259.201) 4 4 4 4 4 4 4 4 4 4 4
Standleiter 150/4 - 1,00 m (1299.004) 0 2 0 2 0 2 0 2 0 2 0
Standleiter 150/8 - 2,00 m (1299.008) 2 2 4 4 6 6 8 8 10 10 12
Fahrbalken mit Bügel verst. (1323.320) 0 0 0 0 0 2 2 2 2 2 2
Aufstiegsbügel 0,9 m (1344.003) 0 2 1 2 1 0 0 0 0 0 0
Uni Montagehaken (1300.010) 0 1 1 1 1 1 1 1 1 1 1
Ballast (1249.000) Anzahl der Ballastgewichte nach der Tabelle Ballastierung, siehe oben

Bei Aufbau mit verstellbarem Fahrbalken muss dieser voll ausgezogen sein.
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich.
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe AuV).

Beispiel: l2, r2 - 2 Ballastgewichte à 10 kg müssen auf der linken und 2 Ballastgewichte à 10 kg müssen auf der rechten Seite der Standleiter befestigt werden.
L6, R16 - 6 Ballastgewichte à 10 kg müssen auf der linken und 16 Ballastgewichte à 10 kg müssen auf der rechten Seite am Fahrbalken befestigt werden.
r und R beziehen sich bei seitlichem Aufbau immer auf die dem Gerüst abgewandte Seite; l und L beziehen sich auf die dem Gerüst zugewandte Seite (siehe AuV).
Hinweis
Ballastgewichte sind nicht im Lieferumfang enthalten.
