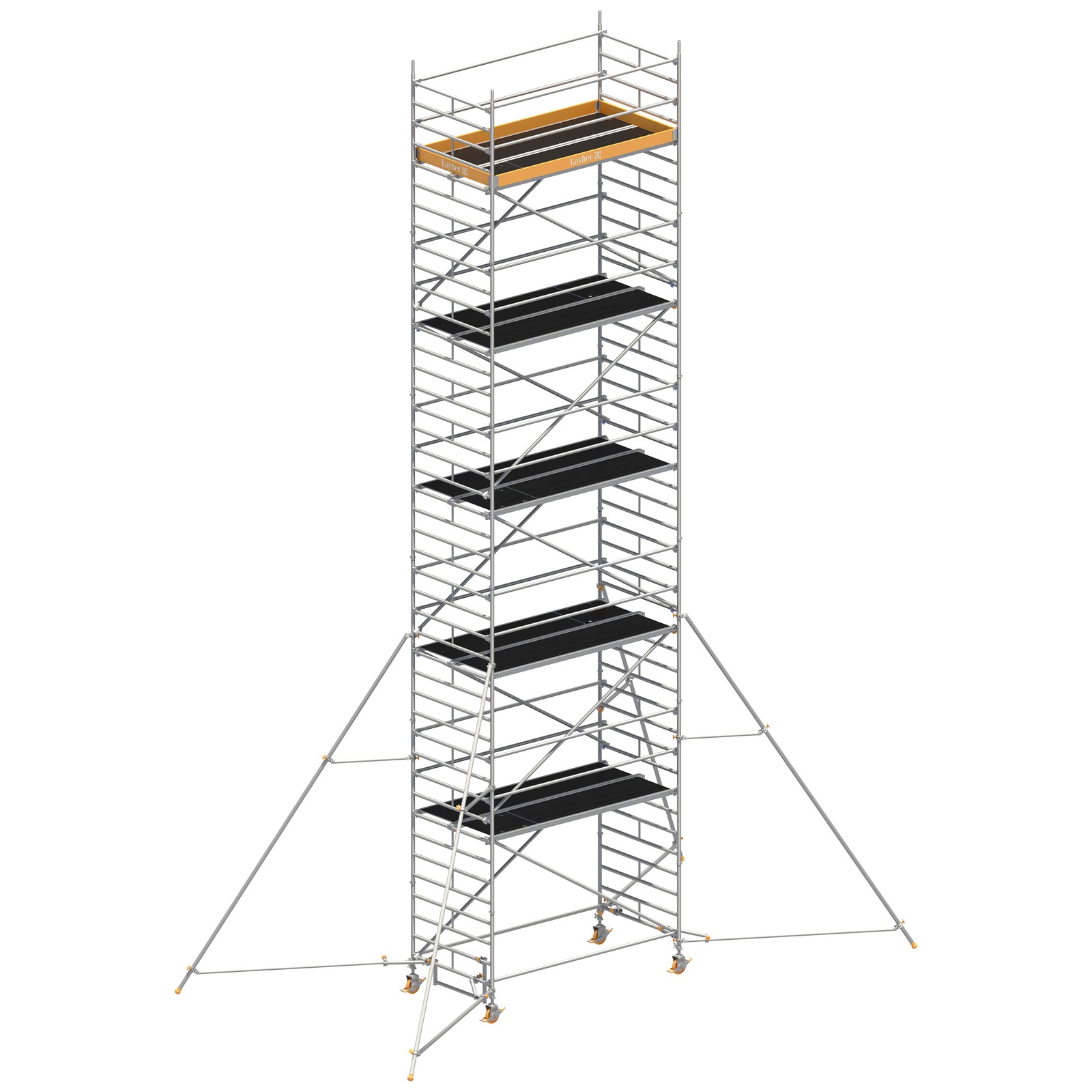

Topleiter - Layher Rollgerüst Uni Breit P2 mit Gerüststützenlänge 5,0m, 12,20m AH

Merkmale

  • Arbeitshöhe: 12,20 m
  • Gerüsthöhe: 11,43 m
  • Gerüsttyp: Uni Breit
  • Hersteller: Layher
  • Kategorie: Rollgerüst
  • Material: Aluminium
  • Plattformbreite: 1,50 m
  • Plattformlänge: 2,85 m
  • Standhöhe: 10,20 m

Beschreibung

Das Universalgerüst Uni Breit mit dem doppelt breiten Arbeitsboden ist der bequeme Arbeitsplatz in der Höhe. Interessant für Arbeiten mit sperrigem Material und dazu notwendiger Bewegungsfreiheit. Standleitern (1,50 m breit) aus Aluminium für Steckmontage, Geländer und Diagonalen aus Aluminium sind einfach einzurasten. Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage als Durchstieg für gefahrlosen Innenaufstieg. Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für besondere Standfestigkeit sowie Stahlspindeln zum Niveauausgleich.

Fahrbalken, aus Stahl, zur Basisverbreiterung- mit Rohrverbindern für wahlweises Aufstecken der Standleitern zum Arbeiten an Decke oder Wand.

Der Sicherheitsaufbau P2 realisiert die kollektive Schutzmaßnahme und entspricht somit den Anforderungen der aktuellen Fassung der DIN EN 1004 sowie den geltenden europäischen Arbeitsschutzgesetzen in vollem Umfang.

Das Universalgerüst mit dem doppelt breiten Arbeitsboden ist der bequeme Arbeitsplatz in der Höhe.

Interessant für Arbeiten mit sperrigem Material und dazu notwendiger Bewegungsfreiheit.

Standleitern (1,5 m breit) aus Aluminium für Steckmontage; Rückenlehnen und Diagonalen aus Aluminium einfach einzurasten.

Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage (BFU 100G) als Durchstieg für gefahrlosen Innenaufstieg; vorschriftsmäßige Ruhepodeste bereits integriert.

Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für besondere Standfestigkeit, lange Stahlspindeln zum Niveauausgleich.

Basisverbreiterung: mit Fahrbalken aus Stahl, teleskopierbar für wahlweises Arbeiten an Decke oder Wand, erst ab 8,6 m Arbeitshöhe notwendig.

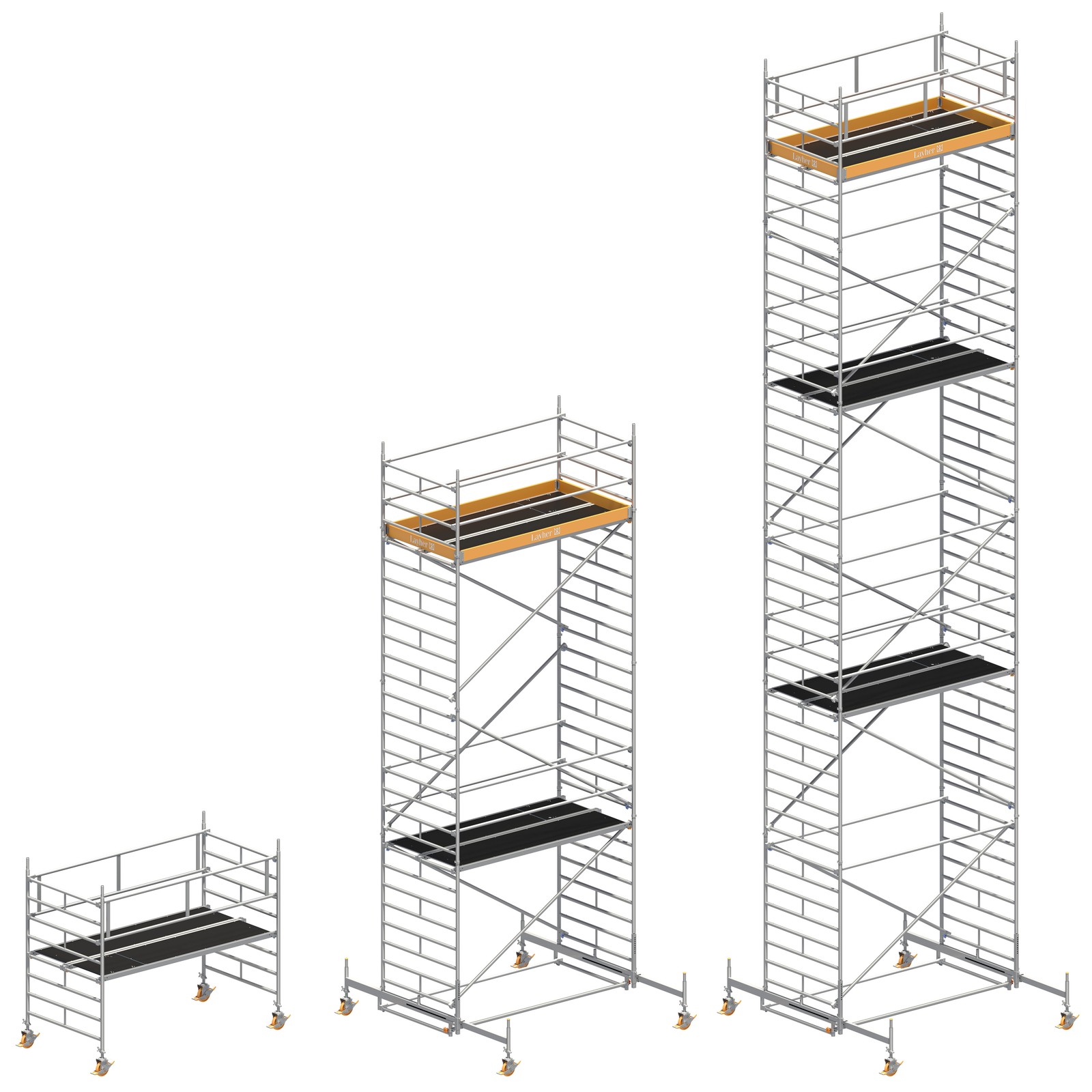

Es ist komplett als Set in verschiedenensten Aufbauhöhen bis zu einer Arbeitshöhe von 13,20m lieferbar.

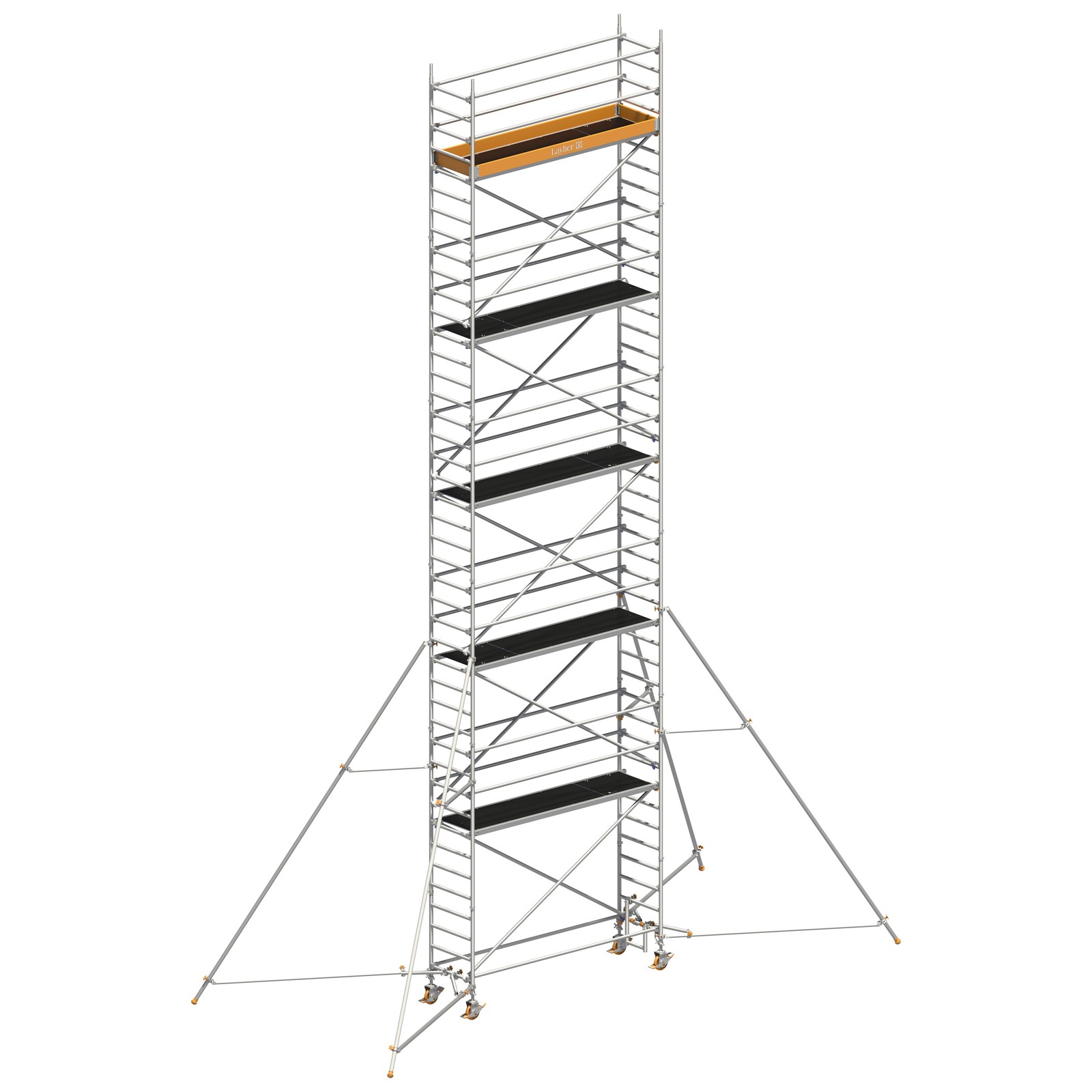

Durch den Einsatz von Layher Gerüststützen und des somit entfallenden Fahrbalkens verringern Sie das Gesamtgewicht des Fahrgerüsts um bis zu 43kg!

Außerdem werden weniger Ballastgewichte benötigt.

  • Max. Arbeitshöhe: 13,2 m
  • Fläche Arbeitsbühne: 1,50 x 2,85 m
  • Zulässige Verkehrslast: 2 kN/m² (Gerüstgruppe 3)

Aufbau und Verwendungsanleitung Layher Uni Breit P2

Layher 2 Jahre Garantie Layher FahrgerüstTÜV SÜD GS LeiterLayher Sicherheitsaufbau P2Entspricht Norm DIN EN 1004:2021Layher Nachrüstkits werden gefördert durch die BG BAU

Arbeitshöhe A (ca. m) 8,20 9,20 10,20 11,20 12,20 13,20
Gerüsthöhe H (m) 7,43 8,43 9,43 10,43 11,43 12,43
Standhöhe P (m) 6,20 7,20 8,20 9,20 10,20 11,20
Mit Gerüststützen, ausziehbar
Gewicht 392,2 468,7 483,8 560,3 575,4 651,9
Ballastierung in geschlossenen Räumen
Aufbau mittig 0 0 0 0 0 0
Aufbau seitlich L0 R2 L0 R2 L0 R2 L0 R2 L0 R4 L0 R4
Aufbau seitlich mit Wandabstützung 0 0 0 0 0 0
Ballastierung im Freien
Aufbau mittig 0 0 X X X X
Aufbau seitlich L0 R14 L0 R18 X X X X
Aufbau seitlich mit Wandabstützung 0 0 X X X X
Artikelnummer 1402126 1402127 1402128 1402129 1402130 1402131
Mit Gerüststützen 5m
Gewicht 417,8 494,3 509,4 585,9 601,0 677,5
Ballastierung in geschlossenen Räumen
Aufbau mittig 0 0 0 0 0 0
Aufbau seitlich 0 0 L0 R2 L0 R2 L0 R2 L0 R2
Aufbau seitlich mit Wandabstützung 0 0 0 0 0 0
Im Freien
Aufbau mittig 0 X X X X X
Aufbau seitlich L0 R10 X X X X X
Aufbau seitlich mit Wandabstützung 0 0 X X X X
Artikelnummer 1402146 1402147 1402148 1402149 1402150 1402151
Gerüststützen ausziehbar 2,60m
Arbeitshöhe (m) 4,20 5,20 6,20 7,20 8,20 9,20 10,20 11,20 12,20 13,20
Gerüsthöhe (m) 3,43 4,43 5,43 6,43 7,43 8,43 9,43 10,43 11,43 12,43
Standhöhe (m) 2,20 3,20 4,20 5,20 6,20 7,20 8,20 9,20 10,20 11,20
Gewicht (kg) 206,7 283,2 298,3 374,8 389,7 466,2 481,3 557,8 572,9 649,4
Artikelnummer 1402122 1402123 1402124 1402125 1402126 1402127 1402128 1402129 1402130 1402131
Ballastierung in geschlossenen Räumen
Aufbau mittig 0 0 0 0 0 0 0 0 0 0
Aufbau seitlich 0 0 0 0 L0 R2 L0 R2 L0 R2 L0 R2 L0 R4 L0 R4
Aufbau seitlich mit Wandabstützung 0 0 0 0 0 0 0 0 0 0
Im Freien
Aufbau mittig 0 0 0 0 0 0 X X X X
Aufbau seitlich 0 L0 R4 L0 R4 L0 R10 L0 R14 L0 R18 X X X X
Aufbau seitlich mit Wandabstützung 0 0 0 0 0 0 X X X X



Bei Aufbau mit verstellbarem Fahrbalken muss dieser voll ausgezogen sein.
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich.
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe AuV).

Hinweis
Ballastgewichte sind nicht im Lieferumfang enthalten.
Beispiel:   l2, r2 - 2 Ballastgewichte à 10 kg müssen auf der linken und 2 Ballastgewichte à 10 kg müssen auf der rechten Seite der Standleiter befestigt werden.
L6, R16 - 6 Ballastgewichte à 10 kg müssen auf der linken und 16 Ballastgewichte à 10 kg müssen auf der rechten Seite am Fahrbalken befestigt werden.
r und R beziehen sich bei seitlichem Aufbau immer auf die dem Gerüst abgewandte Seite; l und L beziehen sich auf die dem Gerüst zugewandte Seite (siehe AuV).


Teileliste

Geländer 2,85 m 1205.285 14 18 18 22 22 26
Diagonale 3,35 m 1208.285 6 6 8 8 10 10
Diagonale 2,95 m 1208.295 0 2 0 2 0 2
Stirnbordbrett 1,44 m 1238.144 2 2 2 2 2 2
Bordbrett 2,85 m mit Klaue 1239.285 2 2 2 2 2 2
Belagbrücke 2,85m 1241.285 3 4 4 5 5 6
Durchstiegbrücke 2,85 m 1242.285 3 4 4 5 5 6
FG-Verdrehsicherung 1241.261 4 4 4 4 4 4
Federstecker 11 mm 1250.000 12 12 16 16 20 20
Lenkrolle 700 - 7 kN 1259.201 4 4 4 4 4 4
Standleiter 150/4 - 1,00 m 1299.004 2 0 2 0 2 0
Standleiter 150/8 - 2,00 m 1299.008 6 8 8 10 10 12
Aufstiegsbügel 1344.003 1 1 1 1 1 1
Uni Montagehaken 1300.001 1 1 1 1 1 1
Ballast 1249.000 Anzahl der Ballastgewichte nach der Tabelle Ballastierung, siehe oben
Mit Gerüststützen, ausziehbar
Gerüststütze, ausziehbar 1248.260 4 4 4 4 4 4
Artikel-Nr. 1402126 1402127 1402128 1402129 1402130 1402131
Mit Gerüststützen 5m
Gerüststütze 5m 1248.500 4 4 4 4 4 4
Artikel-Nr. 1402146 1402147 1402148 1402149 1402150 1402151



Teileliste von Gerüststützen mit 2,60m Länge
Geländer 2,85m (1205.285) 0 6 10 10 14 12 17 16 21 20 25
Doppelgeländer 2,85m (1206.285) 2 0 0 0 0 0 0 0 0 0 0
Diagonale 3,35m (1208.285) 0 2 2 4 4 6 6 8 8 10 10
Diagonale 2,95m (1208.295) 0 0 2 0 2 0 2 0 2 0 2
Basisrohr 2,85m (1211.285) 0 0 0 0 0 1 1 1 1 1 1
Belagbrücke 2,85m (1241.285) 1 2 2 3 3 4 4 5 5 6 6
Durchstiegsbrücke 2,85m (1242.285) 1 1 2 2 3 3 4 4 5 5 6
Federstecker (1250.000) 0 4 4 8 8 16 16 20 20 24 24
Standleiter 150/4 - 1,00m (1299.004) 0 2 0 2 0 2 0 2 0 2 0
Standleiter 150/8 - 2,00m (1299.008) 2 2 4 4 6 6 8 8 10 10 12
Uni Montagehaken (1300.010) 0 1 1 1 1 1 1 1 1 1 1
Fahrbalken 3,20m mit Bügel verstellbar (1323.320) 0 0 0 0 0 2 2 2 2 2 2
Aufstiegsbügel 0,75m (1344.003) 0 2 1 2 1 0 0 0 0 0 0
Lenkrolle 700 (1359.200) 4 4 4 4 4 4 4 4 4 4 4
Stirnbordbrett 1,44m (1438.144) 2 2 2 2 2 2 2 2 2 2 2
Bordbrett 2,85m mit Klaue (1439.285) 2 2 2 2 2 2 2 2 2 2 2
Artikelnummer 1402101 1402102 1402103 1402104 1402105 1402106 1402107 1402108 1402109 1402110 1402111
