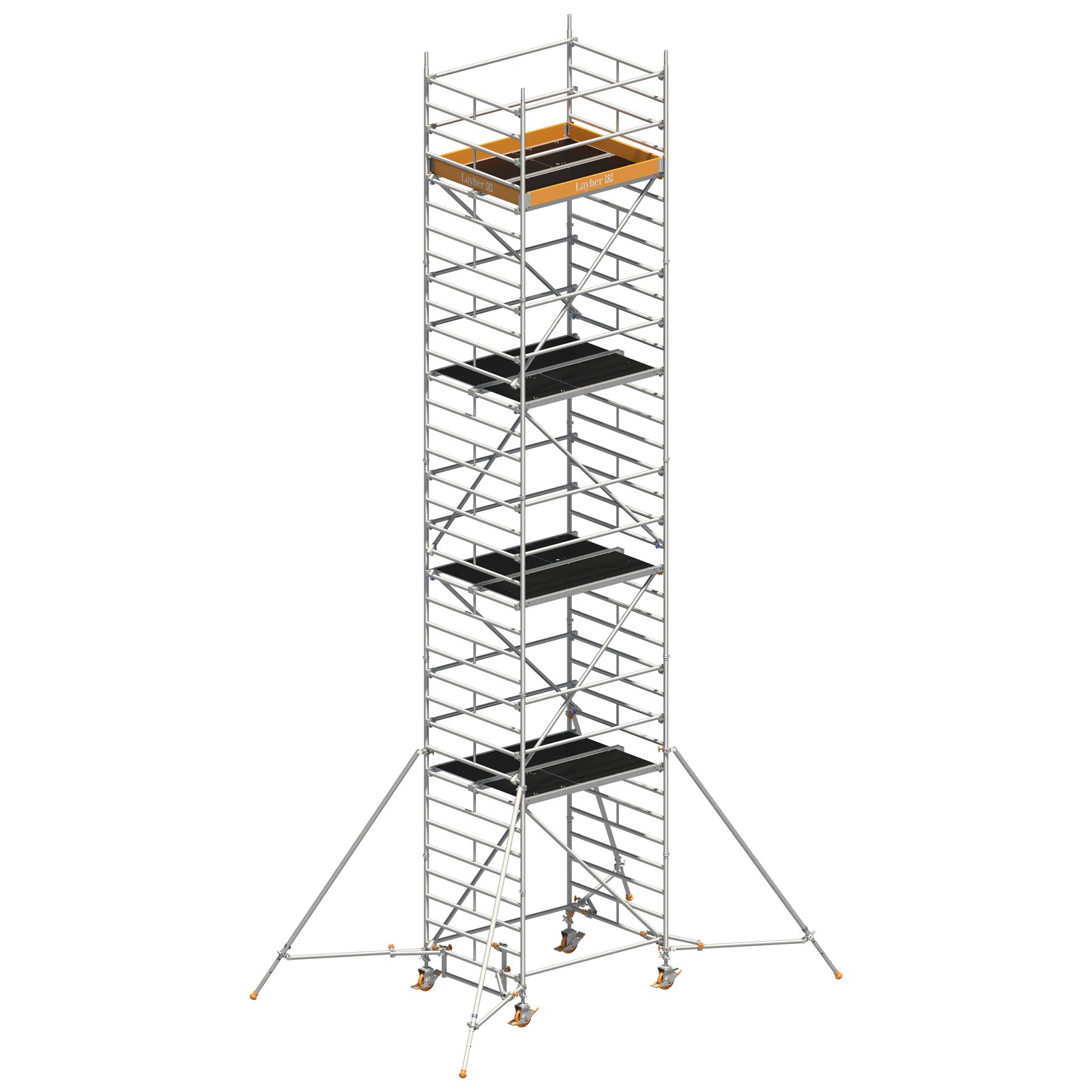

Layher Rollgerüst Uni Kompakt P2 mit Gerüststützen 10,20m AH

Artikelnummer: 1405.028
UVP:10.267,44€
Sofort lieferbar
Sofort-Kaufen Verkäufer speichern Artikel beobachten Frage zum Artikel

Artikelvariationen

Layher Rollgerüst Uni Kompakt P2 mit Gerüststützen 10,20m AH Fahrgerüst

Merkmale

  • Arbeitshöhe: 10,20 m
  • Gerüsthöhe: 9,45 m
  • Gerüsttyp: Uni Kompakt
  • Hersteller: Layher
  • Kategorie: Rollgerüst
  • Material: Aluminium
  • Plattformbreite: 1,50 m
  • Plattformlänge: 1,80 m
  • Standhöhe: 8,20 m

Beschreibung

Das Universalgerüst mit dem doppelt breiten Arbeitsboden und dennoch kompakten Grundmaßen – bietet ausreichenden Arbeitsplatz in der Höhe auch für Arbeiten mit Material und dennoch üppiger Bewegungsfreiheit.

Standleitern (1,5 m breit) aus Aluminium für Steckmontage; Rückenlehnen und Diagonalen aus Aluminium einfach einzurasten.

Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage (BFU 100G) als Durchstieg für gefahrlosen Innenaufstieg; vorschriftsmäßige Ruhepodeste bereits integriert.

Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für besondere Standfestigkeit, lange Stahlspindeln zum Niveauausgleich.

Basisverbreiterung: mit Fahrbalken aus Stahl, teleskopierbar für wahlweises Arbeiten an Decke oder Wand, erst ab 8,6 m Arbeitshöhe notwendig.

  • Max. Arbeitshöhe: 10,38 m
  • Fläche Arbeitsbühne: 1,5 x 1,8 m
  • Zulässige Verkehrslast: 2 kN/m² (Gerüstgruppe 3)

Aufbau und Verwendungsanleitung Layher Uni Kompakt P2

Layher FahrgerüstTÜV SÜD GS LeiterLayher Sicherheitsaufbau P2Entspricht Norm DIN EN 1004:2021



Gerüsttyp 1405022 1405023 1405024 1405025 1405026 1405027 1405028
Arbeitshöhe A (ca. m) 4,20 5,00 6,20 7,20 8,20 9,20 10,20
Gerüsthöhe H (m) 3,45 4,45 5,45 6,45 7,45 8,45 9,45
Standhöhe P (m) 2,20 3,20 4,20 5,20 6,20 7,20 8,20
Gewicht ohne Ballast (kg) 181,2 237,3 252,6 308,7 324,1 380,2 395,6
Ballastierung in geschlossenen Räumen
Aufbau mittig 0 0 0 0 0 0 0
Aufbau seitlich 0 0 L2 R2 L2 R2 L2 R4 L2 R4 L2 R6
Aufbau seitlich mit Wandabstützung 0 0 0 0 0 0 0
Ballastierung in Freien
Aufbau mittig 0 0 l2 r2 l4 r4 l9 r9 l12 r12 X
Aufbau seitlich 0 L0 R2 L0 R4 L0 R6 L0 R10 L0 R14 X
Aufbau seitlich mit Wandabstützung 0 0 0 0 0 0 X



Bei Aufbau mit verstellbarem Fahrbalken muss dieser voll ausgezogen sein.
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich.
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe AuV).



Beispiel:   l2, r2 - 2 Ballastgewichte à 10 kg müssen auf der linken und 2 Ballastgewichte à 10 kg müssen auf der rechten Seite der Standleiter befestigt werden.
L6, R16 - 6 Ballastgewichte à 10 kg müssen auf der linken und 16 Ballastgewichte à 10 kg müssen auf der rechten Seite am Fahrbalken befestigt werden.
r und R beziehen sich bei seitlichem Aufbau immer auf die dem Gerüst abgewandte Seite; l und L beziehen sich auf die dem Gerüst zugewandte Seite (siehe AuV).



Hinweis
Ballastgewichte sind nicht im Lieferumfang enthalten.




Teileliste



Gerüsttyp Artikel-Nr. 1405022 1405023 1405024 1405025 1405026 1405027 1405028
Geländere 1,80 m 1205.180 6 10 10 14 14 18 18
Diagonale 2,50 m 1208.180 2 2 4 4 6 6 8
Diagonale 1,95 m 1208.195 0 2 0 2 0 2 0
Stirnbordbrett 1,50 m 1238.144 2 2 2 2 2 2 2
Bordbrett 1,80 m mit Klaue 1239.180 2 2 2 2 2 2 2
Belagbrücke 1,80 m 1241.180 1 2 2 3 3 4 4
Durchstiegbrcke 1,80 m 1242.180 1 2 2 3 3 4 4
Gerüststütze, ausziehbar 1248.260 4 4 4 4 4 4 4
Verdrehsicherung 1248.261 4 4 4 4 4 4 4
Federstecker 1250.000 4 4 8 8 12 12 16
Lenkrolle 700 - 7 kN 1259.201 4 4 4 4 4 4 4
Standleiter 150/4 - 1,00 m 1299.004 2 0 2 0 2 0 2
Standleiter 150/8 - 2,00 m 1299.008 2 4 4 6 6 8 8
Aufstiegsbügel 0,75 m 1344.003 1 1 2 1 2 1 0
Uni Montagehaken 1300.001 1 1 1 1 1 1 1
Ballast 1249.000 Anzahl der Ballastgewichte nach der Tabelle Ballastierung, siehe oben
