Beschreibung:

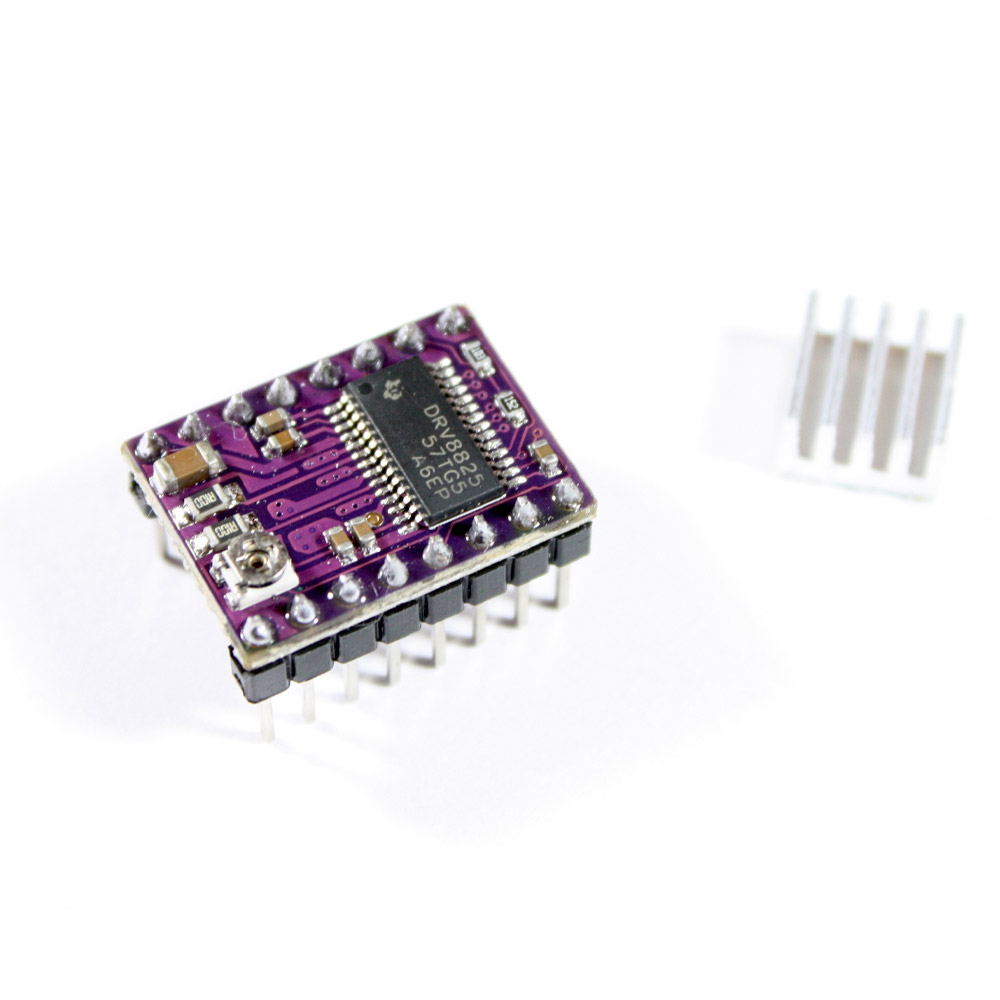

DRV8825 Treiber inkl. Kühlkörper für Schrittmotoren

Der DRV8825 Schrittmotortreiber verfügt über eine einstellbare Strombegrenzung, Überstrom- sowie Übertemperaturschutz und sechs Mikroschrittauflösungen bis zu 1/32-step.

Das Board arbeitet von 8,2V bis 45V und kann mit bis zu ca. 1,5A pro Phase ohne Kühlkörper betrieben werden, mit ausreichender zusätzlicher Kühlung kann der Strom auf bis zu 2,2A pro Phase erhöht werden.

Die Vorteile gegenüber dem A4988 Treiber liegen vor Allem in der höheren Leistung und besseren Auflösung.

Details:

• Einfache Schritt- und Richtungs-Steuerung
• 6 einstellbare Microschritte: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step
• Einstellbare Stromversorgung
• Versorgungsspannung: 8,2V bis 45V
• Strom pro Phase: 2.2A Max.
• Eingebauter Spannungsregler
• Kann direkt an 3,3V oder 5V Systeme angeschlossen werden
• Übertemperaturschutz, Überstromschutz und Unterspannungsabschaltung
• 4-lagen Kupfer-PCB für bessere Wärmeableitung

Lieferumfang:

• 1 x Modul wie abgebildet inkl. Kühlkörper
