Eigenschaften:
Dieses Modul kann auf einen Sender oder Empfänger eingestellt werden, der Sender könnte mit dem Empfänger, Empfänger und Empfänger gekoppelt werden, und der Sender und der Sender können nicht miteinander kommunizieren. Der Empfänger könnte mit Computern und dem Bluetooth-Mobiltelefon gekoppelt werden.
Verwenden Sie bei LED-Anzeigelampen einen 150-mA- und 3,3-V-Chip.

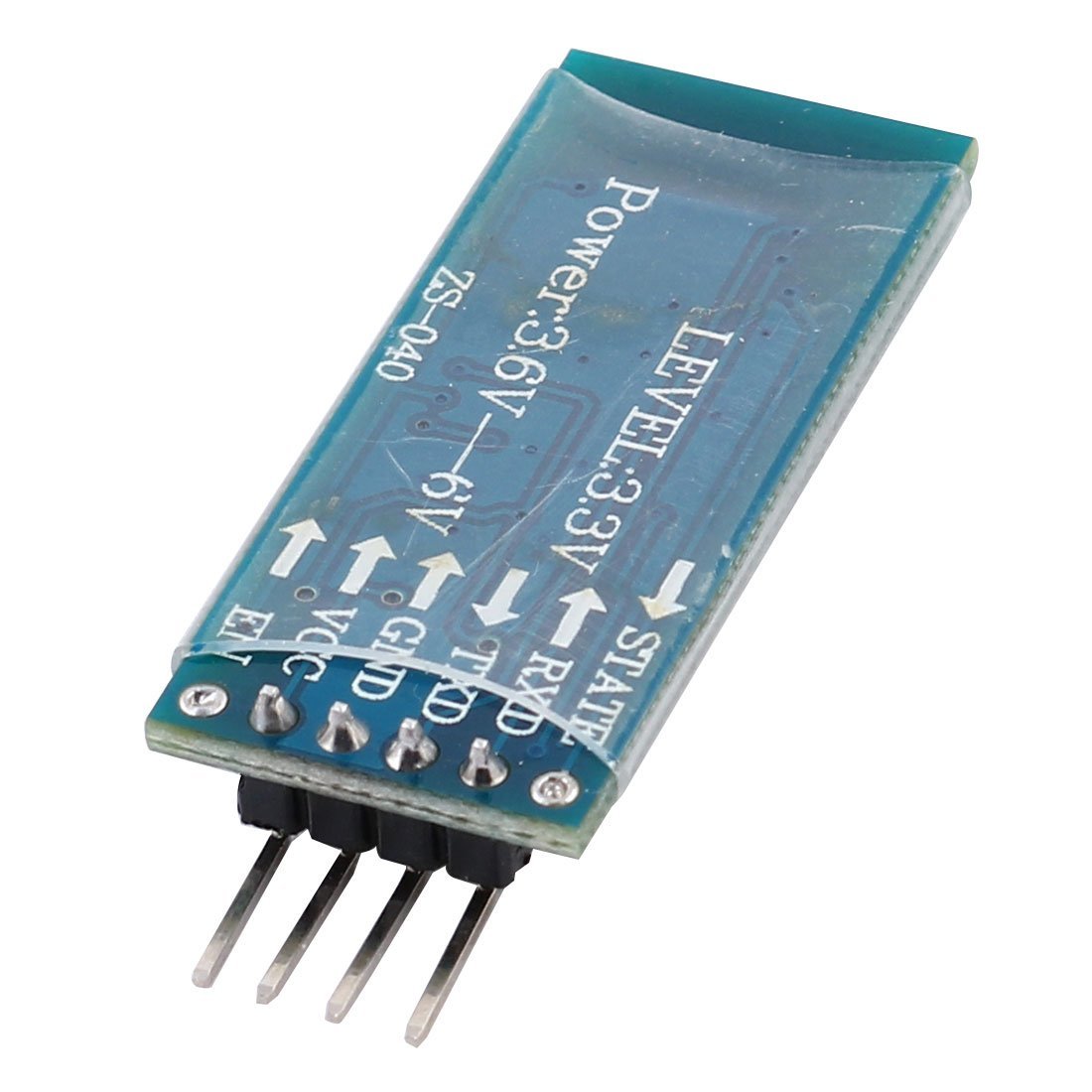

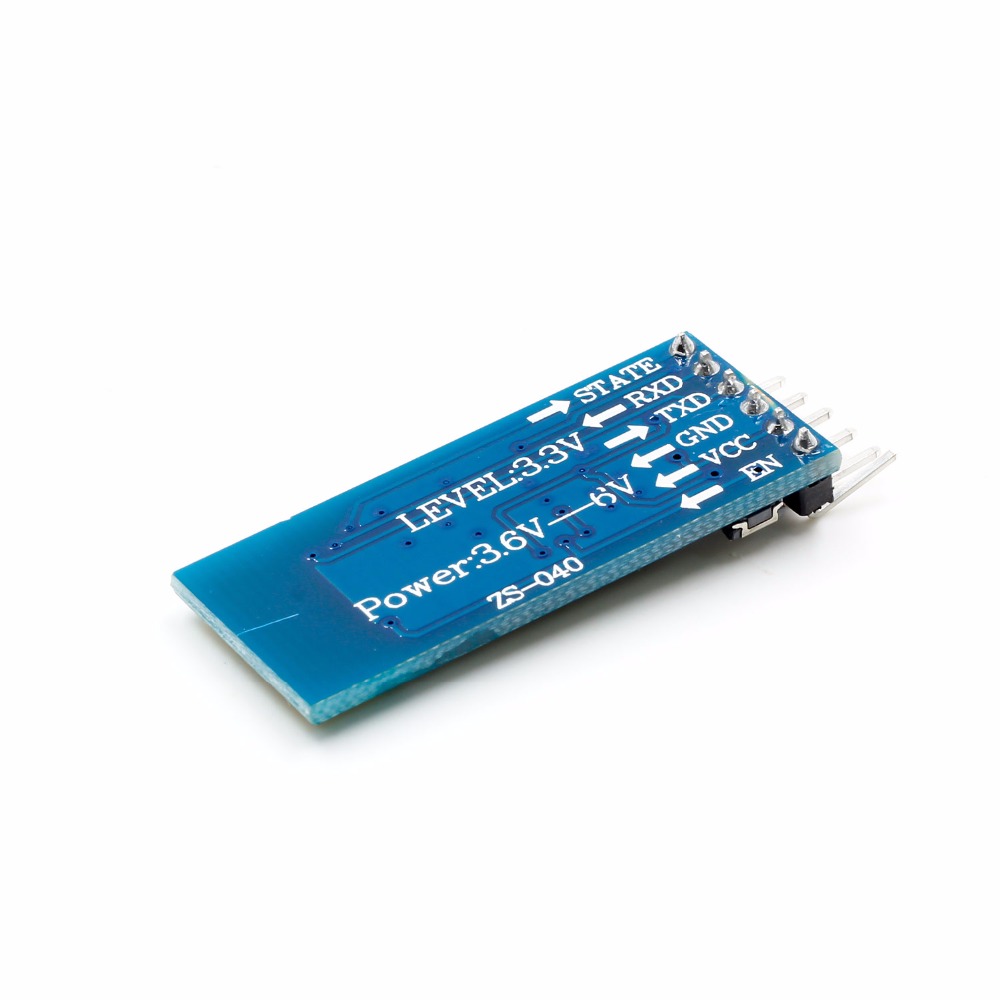

Mit VCC 、 GND 、 TXD 、 RXD-Fuß für Bluetooth.
Mit der "Re-Seach" -Taste (ON / OFF / WAKE-Fuß dafür kann die externe MCU-Ausgabe "High level" das Modul zum Re-Seach steuern).
Kompatibel mit Bluetooth-Master-Modul "、 Slave-Modul" oder Master-Slave-Modul (gesamt).
Spezifikationen:

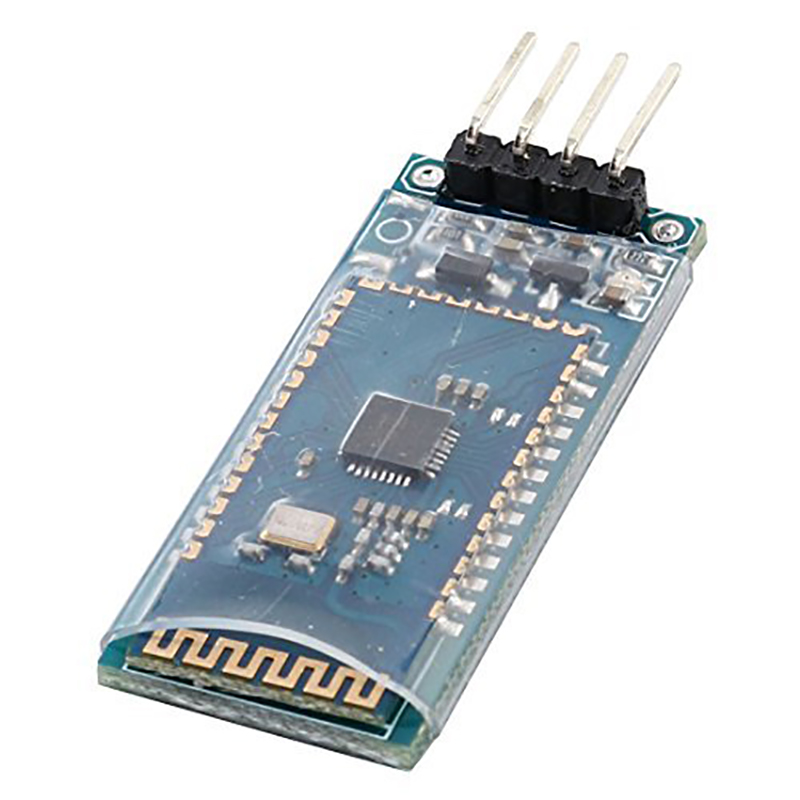

1. Das Modell ist HC-05
2. Verwenden Sie den CSR-Mainstream-Bluetooth-Chip und die Bluetooth-V2.0-Protokollstandards
3. Arbeitsspannung des Moduls 3,3 V
4. Potter voreingestellte Rate von 9600 kann der Benutzer eingerichtet werden
5. Die Kernmodulgröße: 28 mm x 15 mm x 2,35 mm
6. Arbeitsstrom: Übereinstimmung für 30 MA, Übereinstimmung der Kommunikation für 8 MA
7. Dormancy Strom: keine Ruhephase
8. Verwendet für GPS-Navigationssystem, Wasser- und Stromgaszählerlesesystem
9. Mit Computer und Bluetooth-Bluetooth-Adapter, PDA, nahtlose Anschlussgeräte
10. Kommerzielle Serie: Bluetooth-Modulplatinen-Serie
11. Eingangsspannung: 3,3 ~ 6V

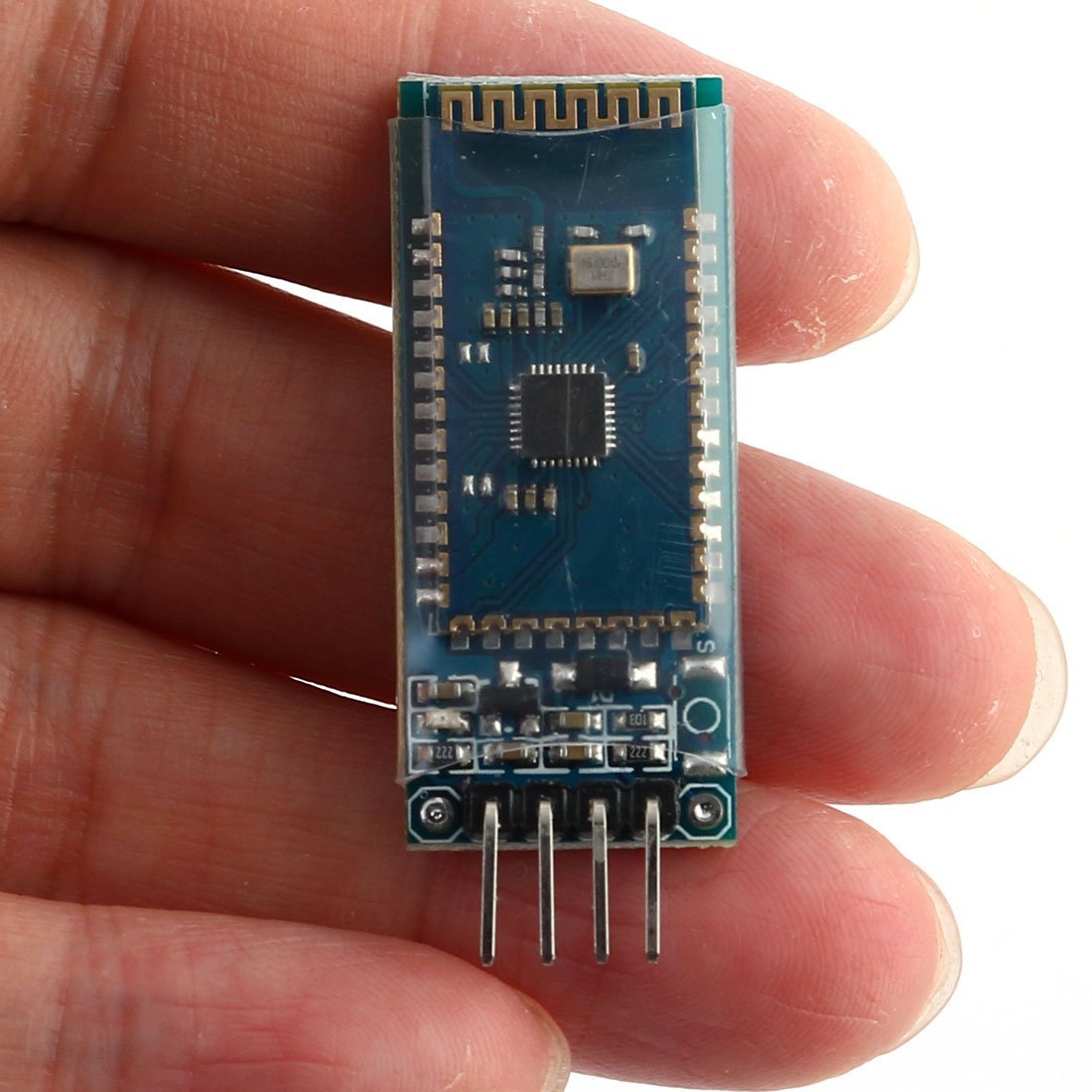

12. Größe: 1,55 cm × 3,98 cm
Hinweis:
Eingangsstromversorgung 3.3 ~ 6V, Verbieten Sie mehr als 7V.
Nein "Automatisches Verhindern der Funktion des Netzteils". Schließen Sie das Netzteil daher korrekt an.
Wir empfehlen die Installation eines "Bluetooth-Mastermoduls".
Der "Status" ist der Ausgangsfuß für den LED-Status. Wenn Bluetooth "Unconnected" ist, geben Sie "Pulse" aus. Wenn Bluetooth "verbunden" ist, Ausgang "High-Pegel", können Sie die Zustände von "MCU" ermitteln.
Wenn nur die Karte, keine "Bluetooth-Funktion".
Lieferinhalt:

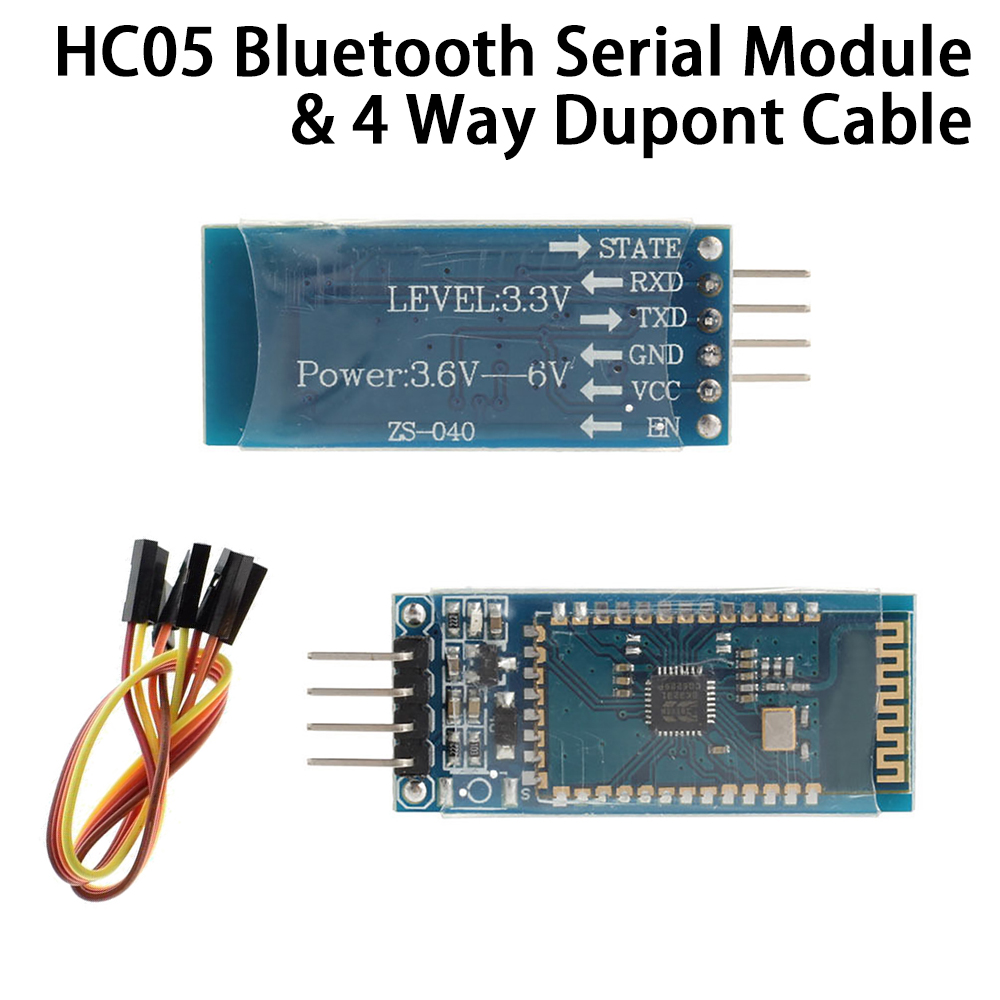

1 × HC-05 Bluetooth-Modul mit Rückwand
4 × Dupont Kabelbuchse - Buchse
