PV-Sicherung & Halter – 1000 V DC – UL 2579 – 1–30 A

String-Schutz für Solaranlagen • Varianten: Sicherung + Halter oder nur Sicherung

Warum diese PV-Sicherungen? 1000 V DC max., UL 2579 (Photovoltaik), Nennströme 1–30 A, Ausschaltvermögen 10 kA, Montage mit Sicherungshalter oder in Clip/Block.

Highlights

PV-Spezifikation: bis 1000 V DC (gem. Herstellerangaben)
UL 2579: Photovoltaik-Sicherungen (Bemessungsstrom 1–30 A)
10 kA Ausschaltvermögen (DC)
Flexible Montage: Sicherungshalter, Clips, Multi-Pole-Module
Einsatz: String-Absicherung je Parallel-Strang

Hinweis: Absicherung je String wählen (siehe „Auswahl & Varianten“).

1000 V DC

UL 2579

1–30 A

10 kA DC

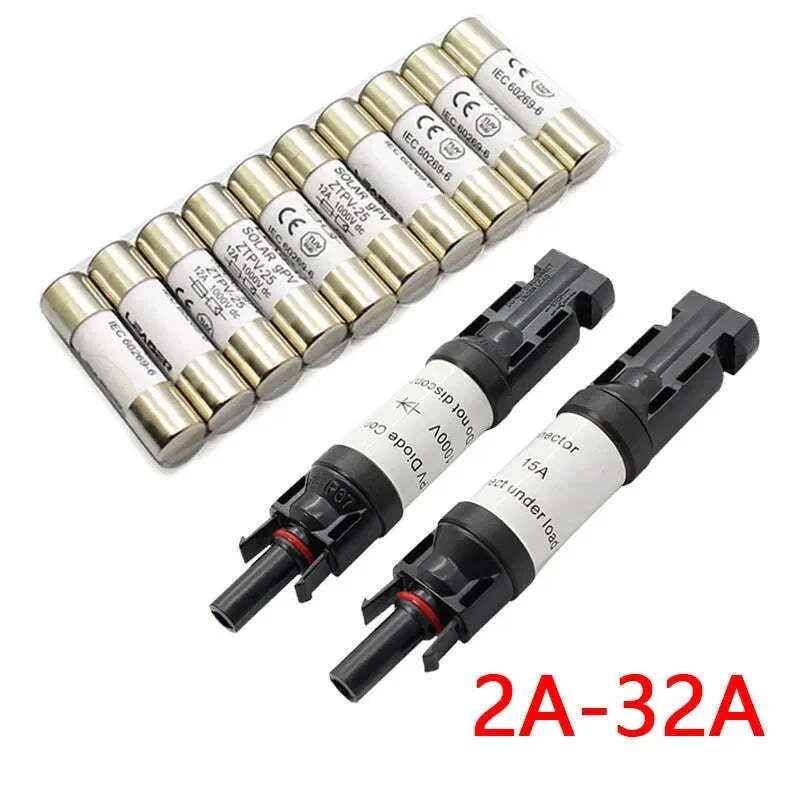

PV-Sicherung und Halter 1000 V DC, UL 2579, verschiedene A-Varianten

Auswahl & Varianten

Set (Sicherung + Halter)

2 A – Fuse + Holder
3 A – Fuse + Holder
5 A – Fuse + Holder
8 A – Fuse + Holder
32 A – Fuse + Holder

Ideal, wenn noch kein Halter vorhanden ist.

Nur Sicherung (Cartridge)

3 A • 5 A • 8 A • 10 A • 12 A • 15 A • 20 A • 25 A • 30 A

Für vorhandene PV-Sicherungshalter.

Schnellhilfe zur Dimensionierung

Typischer Fall	Richtwert Sicherung	Hinweis
1 PV-String (Imp ~8–11 A) parallel zu weiteren Strings	10 A	Je String einzeln absichern; Datenblatt der Module beachten.
Kleine 50–100 W-Strings mit niedrigerem Strom	5–8 A	Auf maximalen Kurzschlussstrom (Isc) und Temperatur achten.
Höhere String-Ströme / Sonderfälle	15–20 A	Nur, wenn Halter & Leitungen dafür ausgelegt sind.

Richtwerte ohne Gewähr – maßgeblich sind Moduldaten (Isc), Leitungen, Umgebung & Regler-Spezifikation.

Technische Daten & Normen

Bemessungsspannung	bis 1000 V DC (PV)
Nennstrom	1–30 A (je nach Variante)
Ausschaltvermögen	10 kA DC
Norm	UL 2579 Photovoltaik (Herstellerangabe)
Montageoptionen	Fuse-Clips, Fuse-Blocks, Multi-Pole Halter-Module

Auswahl des passenden Halters/Clips beachten; nur für DC-PV-Stränge einsetzen.

Einbau & Sicherheit

Jeden Parallel-String deiner PV-Anlage separat absichern – nahe am Strang-Zusammenführungspunkt montieren.

Polung & Spannungsrichtung beachten, Leitungsquerschnitt passend zur Stromstärke wählen, Halter fest fixieren (Vibration/Feuchte). Bei mehreren Strings empfiehlt sich zusätzlich ein DC-Trennschalter zwischen PV und Regler.

Im Servicefall Sicherung stromlos ziehen und nur durch identischen Typ/A-Wert ersetzen.

Wir helfen zuerst: Bei Fragen/Problemen melden – wir finden eine Lösung.
