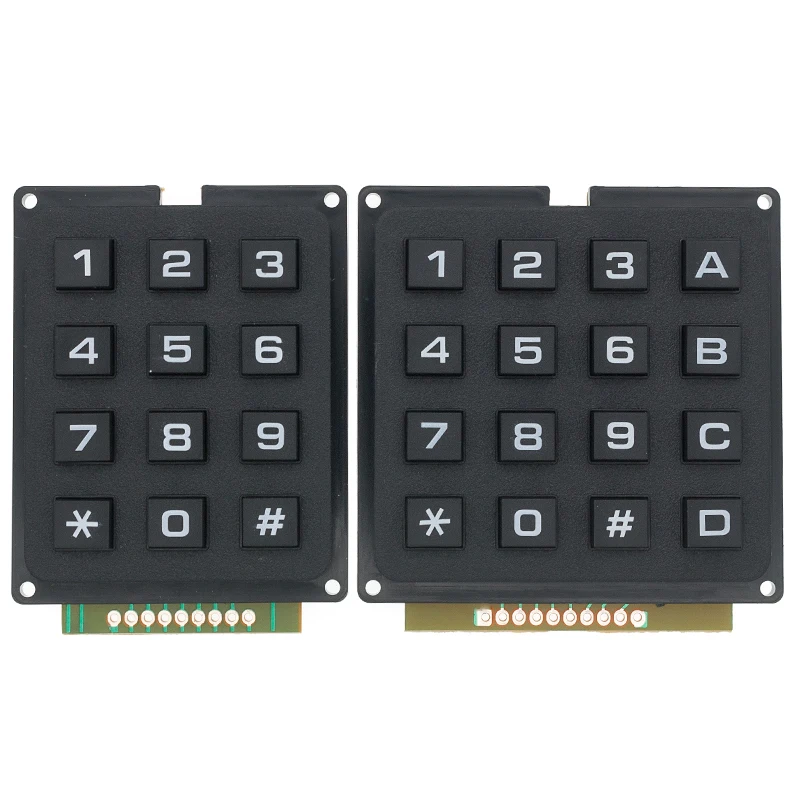

Tastatur Matrix Modul 3x4 / 4x4 Keypad 12/16 Tasten Arduino ESP32

Beschreibung

Das Matrix-Keypad Modul ist eine kompakte und zuverlĂ€ssige Eingabetastatur fĂŒr Mikrocontroller-Projekte.
Es eignet sich ideal fĂŒr Arduino, ESP32, ESP8266, Raspberry Pi und andere Mikrocontroller-Plattformen.

Dank der Matrix-Verschaltung benötigt das Keypad nur wenige GPIO-Pins und ermöglicht dennoch die Abfrage von 12 oder 16 Tasten. Das robuste ABS-KunststoffgehĂ€use sorgt fĂŒr eine lange Lebensdauer auch bei hĂ€ufiger Nutzung.

Perfekt fĂŒr Zugangssysteme, PIN-Eingaben, MenĂŒsteuerungen, DIY-Projekte, Smart-Home-Anwendungen und Lernprojekte.


⭐ Eigenschaften & Vorteile

  • ✔ Wahlweise 3×4 (12 Tasten) oder 4×4 (16 Tasten)

  • ✔ Matrix-Schaltung – spart Mikrocontroller-Pins

  • ✔ Kompatibel mit Arduino, ESP32, ESP8266, Raspberry Pi

  • ✔ Robustes ABS-KunststoffgehĂ€use

  • ✔ Einfache Ansteuerung ĂŒber digitale GPIO-Pins

  • ✔ Ideal fĂŒr Codeschlösser, Steuerpanels, MenĂŒs, Eingabesysteme

  • ✔ Geringer Stromverbrauch

  • ✔ Plug-and-Play mit gĂ€ngigen Libraries


⚙ Technische Daten

ParameterWert
ProdukttypMatrix Keypad / Tastatur-Array
Varianten3×4 (12 Tasten) / 4×4 (16 Tasten)
TastenmaterialKunststoff
GehÀusematerialABS
SchaltungMatrix
AnschlussFlachbandkabel / Stiftleiste
Betriebsspannung3,3 V / 5 V
KompatibilitÀtArduino, ESP32, ESP8266, Raspberry Pi
AnwendungEingabe, Steuerung, PIN, MenĂŒ

🔧 Anschluss & Funktionsweise

Die Tasten sind in Zeilen und Spalten verschaltet.
Der Mikrocontroller aktiviert nacheinander die Zeilen und liest die Spalten aus, um zu erkennen, welche Taste gedrĂŒckt wurde.

FĂŒr Arduino & ESP32 stehen fertige Bibliotheken zur VerfĂŒgung, z. B.:

  • Keypad.h (Arduino IDE)

Dadurch ist keine komplizierte Programmierung notwendig.


🧠 Typische Anwendungen

  • PIN-Code-Schlösser & Zugangssysteme

  • Smart-Home Steuerungen

  • MenĂŒ- & GerĂ€testeuerungen

  • Lern- & Schulprojekte

  • DIY-Elektronik

  • Roboter- & Automationsprojekte

  • Alarm- & Sicherheitssysteme


📩 Lieferumfang

  • 1× Keypad Modul

    • Variante nach Auswahl: 3×4 (12 Tasten) oder 4×4 (16 Tasten)


🔎 Kurzbeschreibung

✔ Matrix-Keypad 3×4 / 4×4
✔ 12 oder 16 Tasten
✔ ABS-Kunststoff, langlebig
✔ FĂŒr Arduino & ESP32
✔ Ideal fĂŒr DIY & Steuerungsprojekte


 Pinout (4×4 Keypad, 8 Pins)

Rows (Zeilen)

  • R1 = Pin 5 (u. a. Taste 1: Pin1+Pin5, Taste 3: Pin3+Pin5)

  • R2 = Pin 6 (Taste 5: Pin2+Pin6, Taste B: Pin4+Pin6)

  • R3 = Pin 7 (Taste 7: Pin1+Pin7, Taste 8: Pin2+Pin7, Taste C: Pin4+Pin7)

  • R4 = Pin 8 (Taste 0: Pin2+Pin8, Taste D: Pin4+Pin8)

Columns (Spalten)

  • C1 = Pin 1 (Tasten 1/7 bestĂ€tigt)

  • C2 = Pin 2 (Tasten 0/5/8 bestĂ€tigt)

  • C3 = Pin 4 (Tasten B/C/D bestĂ€tigt)

  • C4 = Pin 3 (Taste 3: Pin3+Pin5 bestĂ€tigt)

Matrix-Tabelle (Layout)

C1 (Pin1)C2 (Pin2)C4 (Pin3)C3 (Pin4)
R1 (Pin5)123A
R2 (Pin6)456B
R3 (Pin7)789C
R4 (Pin8)*0#D



Keypad-Pinout (4×3 Keypad, 7 Pins)

Columns (Spalten)

  • C1 = Pin 3 → Tasten: 1, 4, 7, *

  • C2 = Pin 1 → Tasten: 2, 5, 8, 0

  • C3 = Pin 5 → Tasten: 3, 6, 9, #

Rows (Reihen)

  • R1 = Pin 2 → Tasten: 1, 2, 3

  • R2 = Pin 7 → Tasten: 4, 5, 6

  • R3 = Pin 6 → Tasten: 7, 8, 9

  • R4 = Pin 4 → Tasten: *, 0, #


3) Elektrisches Prinzip (Schaltung)

Funktionsweise

  • Rows werden vom ESP32 als AusgĂ€nge betrieben und nacheinander aktiv auf LOW gezogen.

  • Columns werden als EingĂ€nge mit Pull-Up betrieben (INPUT_PULLUP), d. h. im Ruhezustand HIGH.

  • Bei Tastendruck verbindet die Taste eine Row mit einer Column → die entsprechende Column wird LOW erkannt.

Logik-ZustÀnde

  • Keine Taste gedrĂŒckt: Column = HIGH

  • Taste gedrĂŒckt bei aktiver Row (LOW): Column = LOW


4) Schaltplan in Textform

Keypad → ESP32

Rows (Outputs):

  • Keypad Pin 2 (R1) → ESP32 GPIO13 (OUTPUT)

  • Keypad Pin 7 (R2) → ESP32 GPIO14 (OUTPUT)

  • Keypad Pin 6 (R3) → ESP32 GPIO27 (OUTPUT)

  • Keypad Pin 4 (R4) → ESP32 GPIO26 (OUTPUT)

Columns (Inputs):

  • Keypad Pin 3 (C1) → ESP32 GPIO25 (INPUT_PULLUP)

  • Keypad Pin 1 (C2) → ESP32 GPIO33 (INPUT_PULLUP)

  • Keypad Pin 5 (C3) → ESP32 GPIO32 (INPUT_PULLUP)

Zusatz:

  • Keine Verbindung zu 5V.

  • GND ist nicht zwingend am Keypad erforderlich (Matrix ist passiv). FĂŒr saubere Referenz im System kann ESP32 natĂŒrlich normal versorgt sein.


5) Optional: Externe Pull-Ups (nicht nötig, aber möglich)

Wenn du keine internen Pull-Ups nutzen willst:

  • C1/C2/C3 jeweils ĂŒber 10 kΩ nach 3V3 ziehen

  • Columns bleiben dann als INPUT konfiguriert

In der Praxis: Interne Pull-Ups des ESP32 reichen aus.


6) Matrix-Tabelle (Tastenpositionen)

C1 (Pin3)C2 (Pin1)C3 (Pin5)
R1 (Pin2)123
R2 (Pin7)456
R3 (Pin6)789
R4 (Pin4)*0#
