Dieser Laderegler kann einen Lithium-Ionen-Akku direkt über ein Solarmodul laden. Alternativ lässt sich bei fehlendem Sonnenlicht ein angeschlossener Akku über die integrierte USB-Buchse aufladen.

Er basiert auf dem Lithium-Batterie-Lademanagement-Chip CN3065.

Übersicht:

• Zweck: Aufladen von Lithiumbatterien
• 3x JST-PH 2mm Anschlüsse
• 1x Mikro-USB Anschluss
• Maximaler Ladestrom: 500mA
• Solarpanel-Eingangsspannung: DC 4,4 - 6 V
• Ladeschlussspannung: 4,2 V
• Batteriestatusanzeige: rot =  lädt, grün = aufgeladen
• Material: PCB
• Maße: 40,5 x 20,2 x 7,3 mm

Anleitung:

Das Solarpanel in den Eingangsanschluss des Solarladegeräts stecken, die wiederaufladbare Lithiumbatterie in die Batterieeingangsschnittstelle einlegen und den Ladevorgang starten.

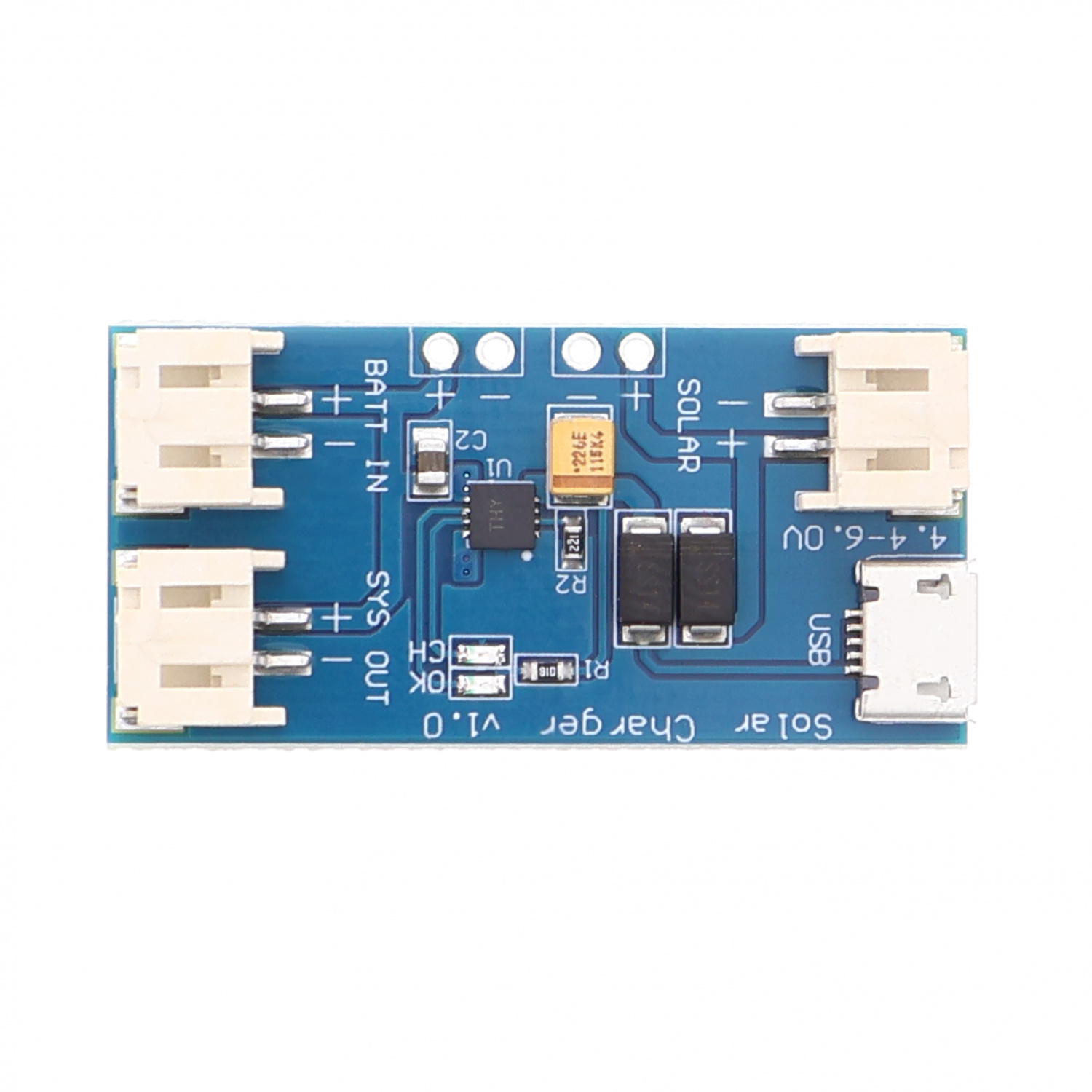

An den drei JST-PH-Buchsen lassen sich ein Akku, ein Solarmodul und eine Verbraucherschaltung anschließen.

Lieferumfang:

• 1x 500mA Mini Solar Lademodul für Lithiumbatterie
