NuaSol - Estensione del set di montaggio sul tetto per 1 modulo solare

NuaSol - Set di montaggio sul tetto fai da te Estensione per un pannello solare.

NuaSol offre diversi materiali di montaggio per l'installazione del vostro mini impianto fotovoltaico o della vostra centrale elettrica sul balcone. Dai bulloni di sospensione ai ganci per tetto alle staffe a Z, troverete il materiale di montaggio giusto per ogni tipo di installazione.

Il set di montaggio su tetto contiene tutti i componenti necessari per il montaggio dei moduli solari sul tetto della vostra casa.

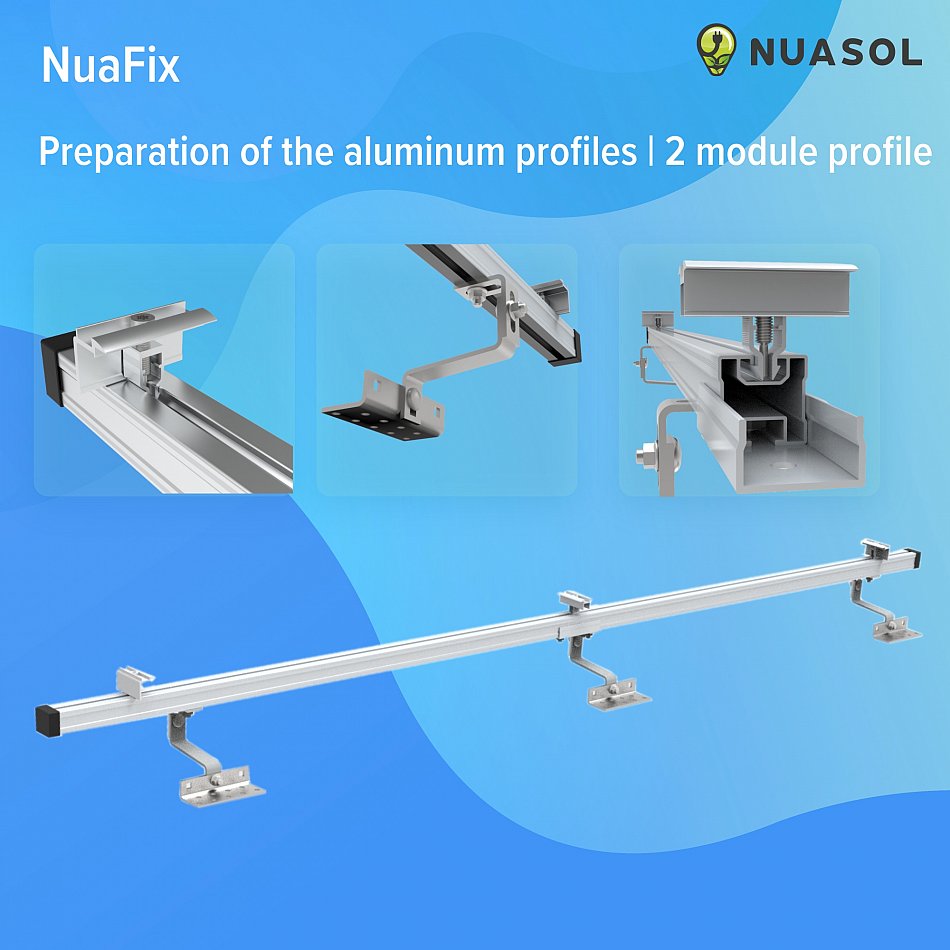

ESPANDI I TUOI PROFILI IN ALLUMINIO

Preparazione

1: Collegare i profili in alluminio 2: Fissare i ganci per tetto sotto il profilo 3: Spingere la clip centrale in alto fino al centro 4: Fissare le clip finali alle estremità 5: Posizionare i tappi finali



Tutto incluso!

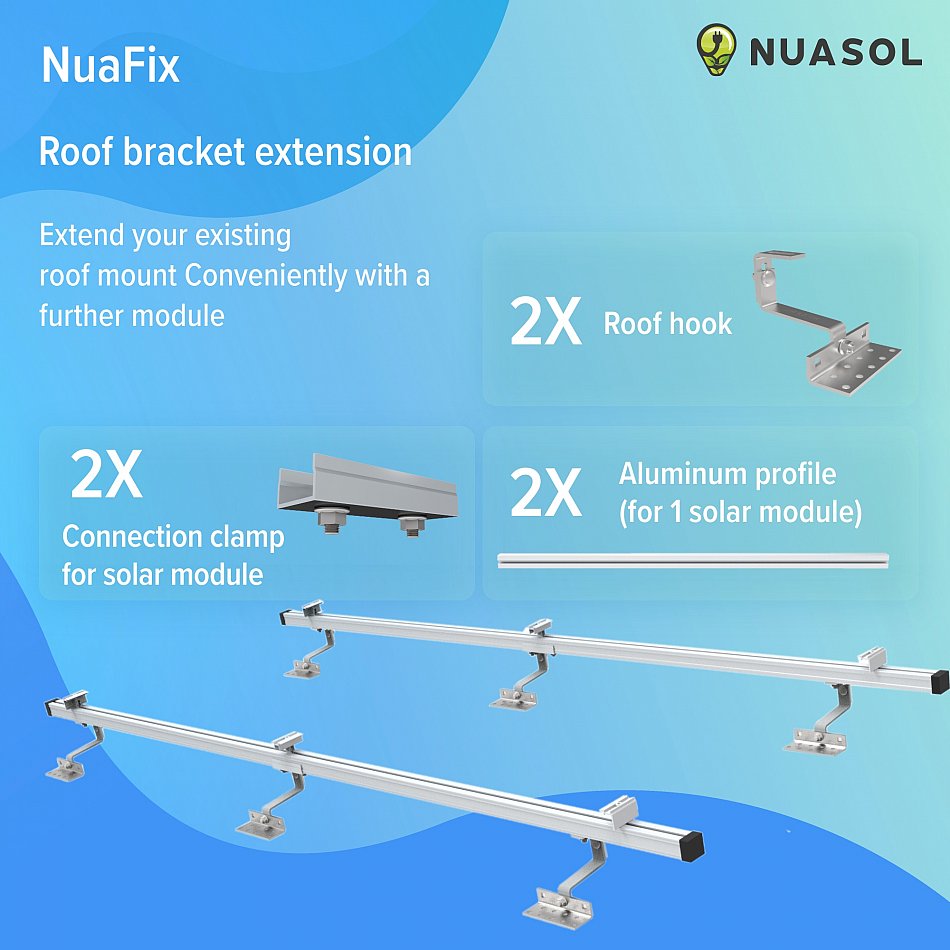

L'estensione del set di ganci per tetto consente di aggiungere un altro modulo solare al profilo in alluminio per risparmiare spazio.



Fissaggio semplice

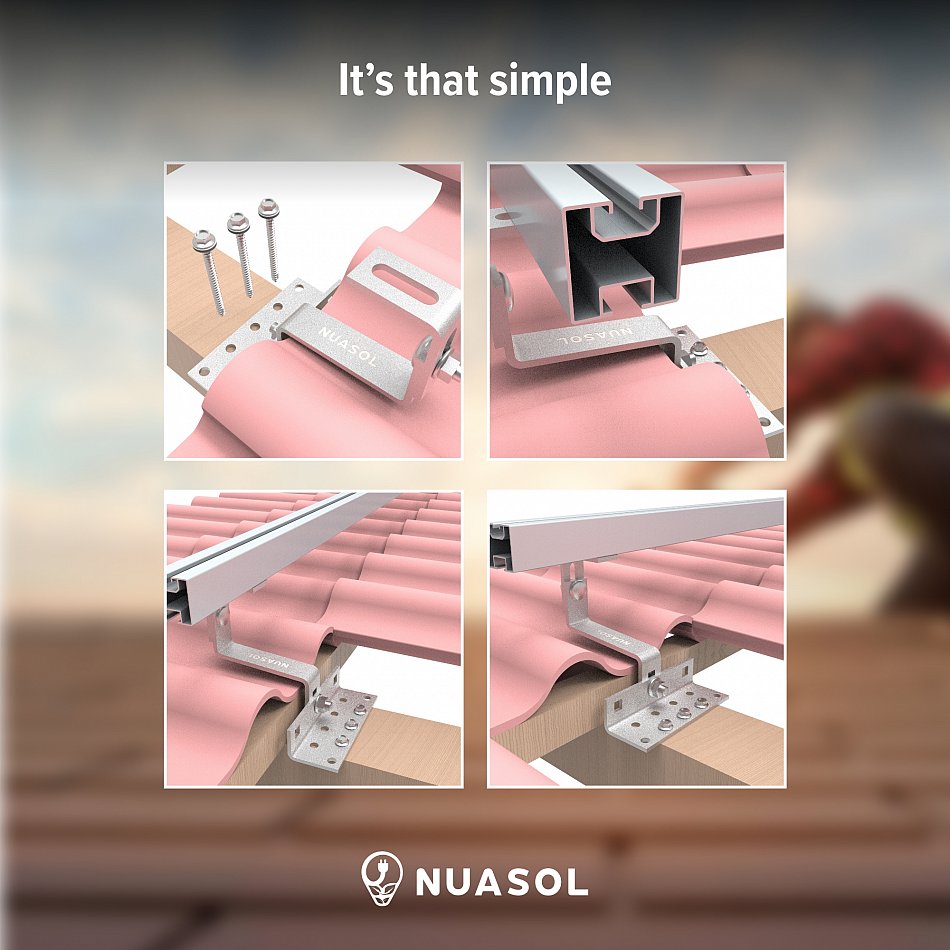

1: Preparare i profili 2: Sollevare le tegole 3: Avvitare i ganci per tetto 4: Agganciare i moduli solari 5: Serrare le clip centrali e finali

Adatto per moduli solari con un'altezza di 35 mm!



Dettagli

Dimensioni profilo singolo: 1230 x 40 x 40 mm
Lunghezza totale: 1230 mm
Dimensioni raccordo: 120 x 45,5 x 25 mm
Dimensioni morsetto centrale: 70 x 39,4 x 22,4 mm











Ganci per tetto

Le nostre staffe a Z in acciaio inox, resistenti alle intemperie, sono completamente preassemblate. I nostri speciali ganci per tetti sono adatti per la rimozione di guide in alluminio, guide profilate, guide di fissaggio e per sostenere moduli fotovoltaici o sistemi solari.

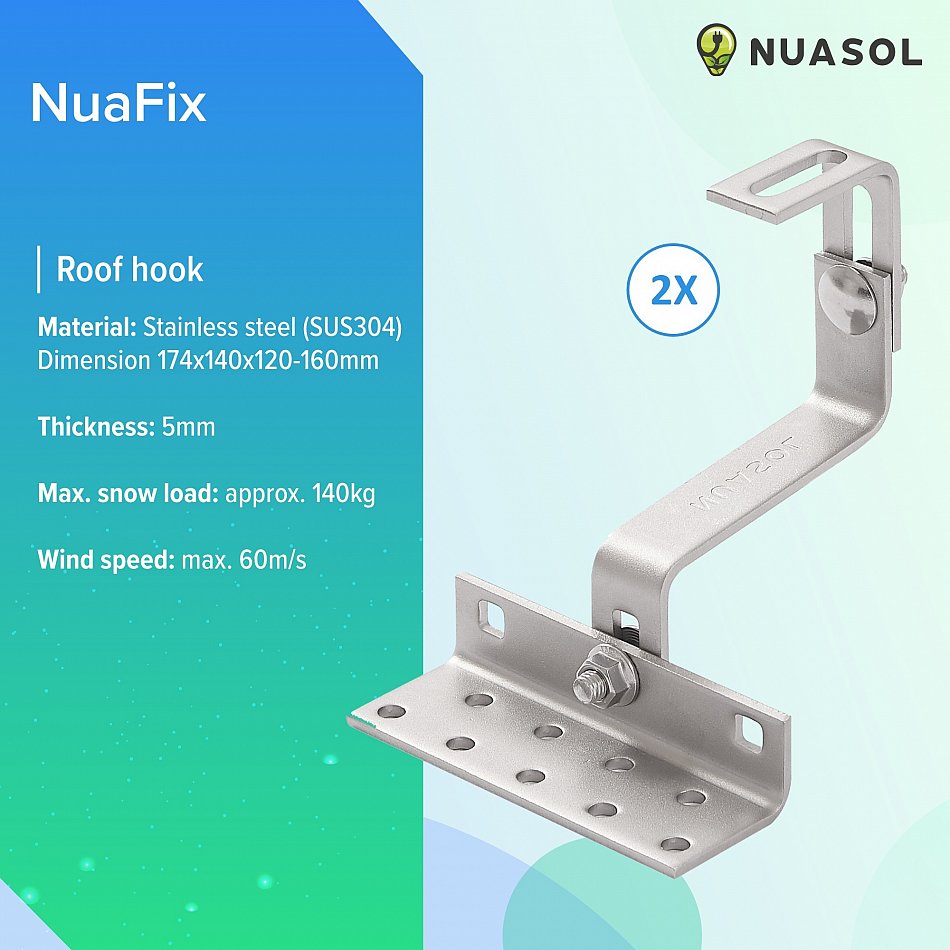

Ganci per tetto NuaFix in dettaglio

  • Materiale: acciaio inox (SUS 304)
  • Gancio in acciaio piatto: 60 x 30 x 5 mm
  • Lunghezza interna del gancio: 115 mm
  • Dimensioni piastra di base: 140 x 54 x 5 mm
  • Fori di montaggio: 9 x 9 mm sfalsati
  • Regolazione in altezza della piastra di base: 44-47 mm
  • Regolazione in altezza gancio piatto in acciaio: 60-92 mm
  • Misura dei fori asolati: 45 x 11 mm
  • Altezza regolabile totale: 120-160 mm
  • Dimensioni complessive: 174 x 140 x 120-160 mm
  • Vite adatta: M10x25 A2 in acciaio inox
  • Dado corrispondente: M10 in acciaio inox A2
  • Carico neve massimo: circa 140 kg
  • Velocità del vento: max. 60m/s
  • Peso del pezzo: 0,76 kg

Profilo in alluminio

Il profilo in alluminio, realizzato in AL5005-T5 di alta qualità, convince per la sua resistenza agli agenti atmosferici e offre spazio per i pannelli solari con una larghezza massima di 1150 mm.



Ganci per il tetto

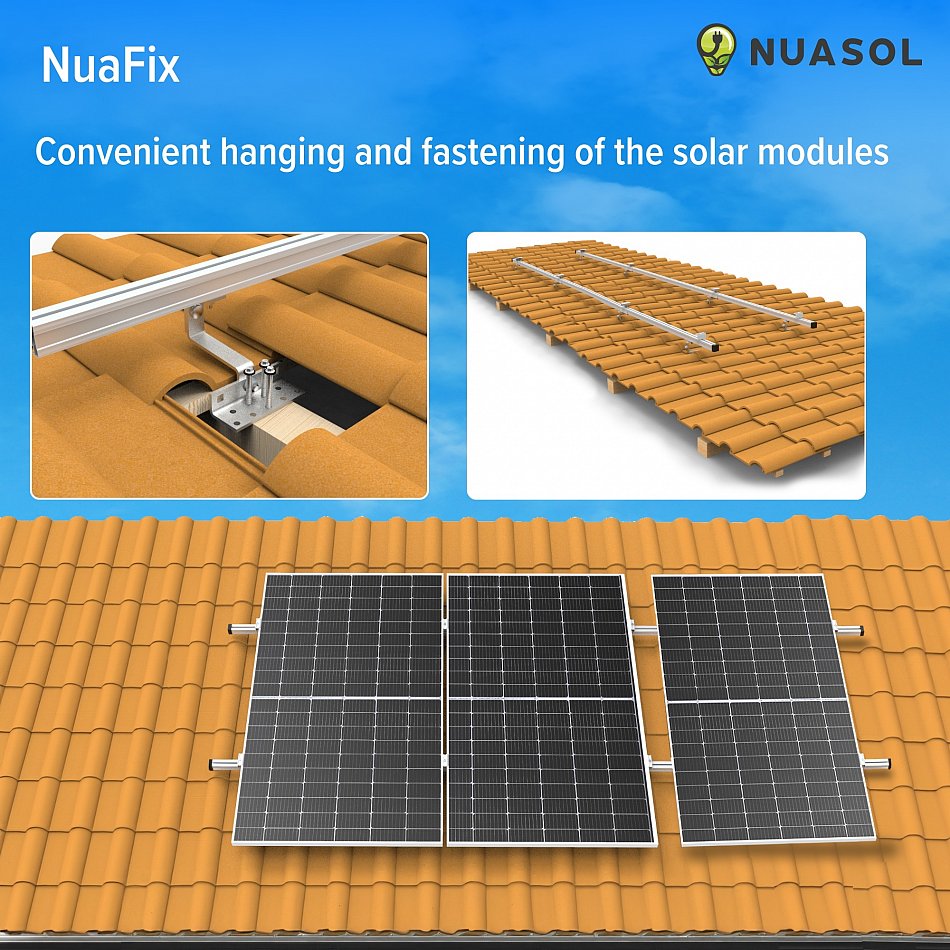

I ganci per tetto si fissano facilmente con viti per legno sotto le tegole. Il pannello solare viene fissato al profilo in alluminio con le clip.



Prolunga del profilo

Con questa guida di collegamento è possibile estendere facilmente i profili dei moduli solari. Inserite i profili, avvitateli bene e il gioco è fatto!



Morsetto centrale

Il morsetto intermedio è la controparte del morsetto terminale e consente di fissare due moduli solari a un profilo di alluminio in modo poco ingombrante.



Contenuto della fornitura

Guida di montaggio 1230 mm 2x

Connettore per guida 40x40 2x

Morsetto intermedio 2x

Vite esagonale 2x

Dado a flangia 2x

Gancio per tetto regolabile 2x (2x piede a L; 2x parte a Z; 2x giunto a L; 4x bullone a carrello M10x25; 4xdado flangiato M10)

Viti per legno 6x
