Mit KI auf Basis von Produktfotos erstellte Abbildung. Symbolbild
IP65
Schutzart
IK07
Schlagfestigkeit
−40 … +80 °C
Temperaturbereich
RAL 7035
ABS-Gehäuse
10 Größen
flach und tief
Ausführung wählen
Flach oder tief – jeweils in 10 Größen
Wählen Sie rechts die Bauhöhe – links erscheinen die passenden Abzweigdosen mit allen Maßen.

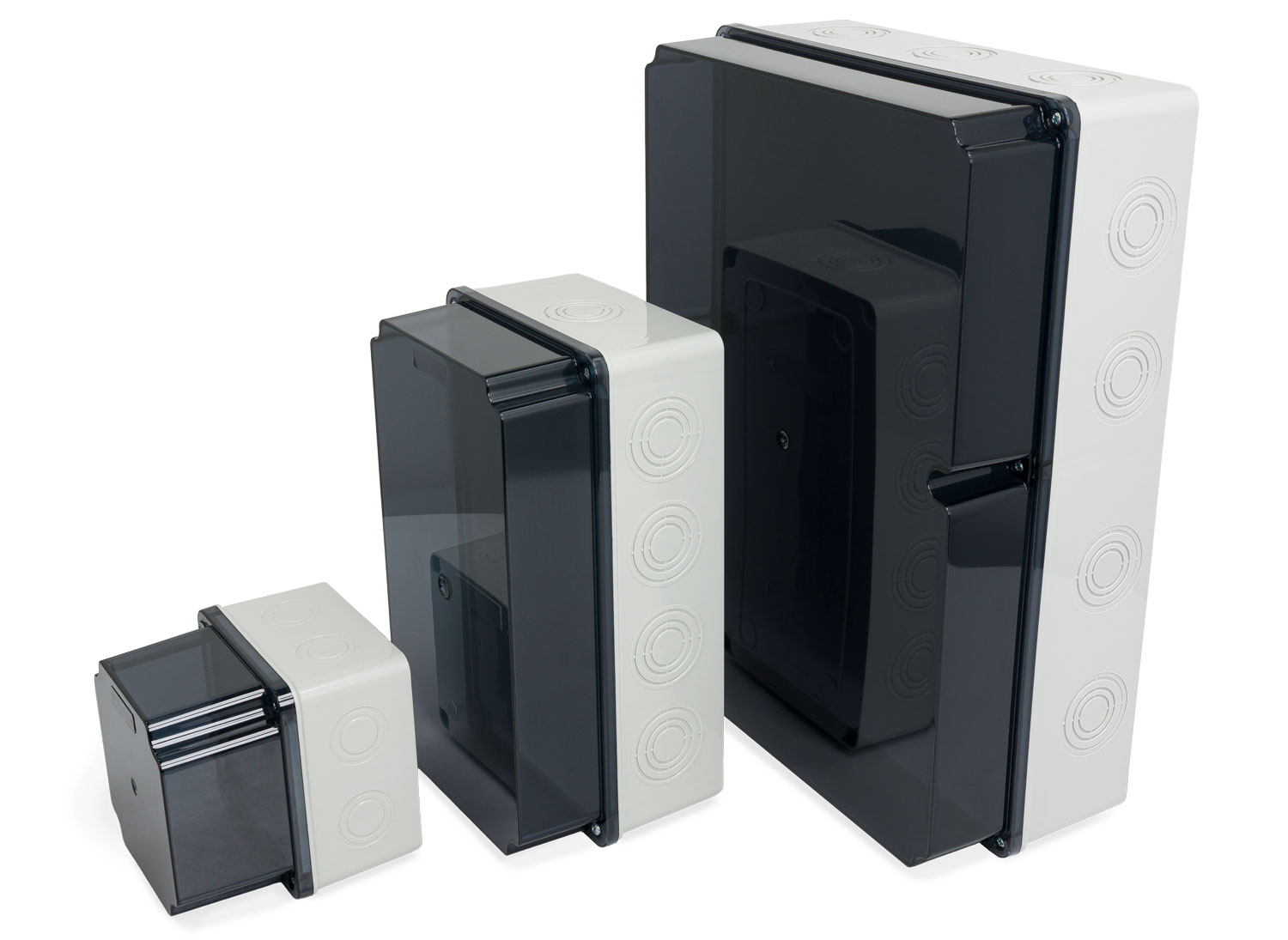

Tiefe Abzweigdosen · Höhe 120–160 mm
Größe
Länge
Breite
Höhe
80 × 120 × 120
80
120
120
110 × 110 × 120
110
110
120
120 × 150 × 140
120
150
140
150 × 150 × 140
150
150
140
190 × 150 × 140
190
150
140
210 × 120 × 160
210
120
160
200 × 200 × 160
200
200
160
260 × 150 × 120
260
150
120
280 × 210 × 160
280
210
160
380 × 280 × 130
380
280
130
Maße in mm · jede Größe mit grauem oder transparentem Deckel
Flache Abzweigdosen · Höhe 55–90 mm
Größe
Länge
Breite
Höhe
80 × 120 × 55
80
120
55
110 × 110 × 74
110
110
74
120 × 150 × 80
120
150
80
150 × 150 × 80
150
150
80
190 × 150 × 80
190
150
80
210 × 120 × 74
210
120
74
200 × 200 × 80
200
200
80
260 × 150 × 80
260
150
80
280 × 210 × 74
280
210
74
380 × 280 × 90
380
280
90
Maße in mm · jede Größe mit grauem oder transparentem Deckel
Bauhöhe
Deckel: grau oder transparent
Schutzart: IP65
Schlagfestigkeit: IK07
Lieferumfang: Schrauben und Gummitüllen
Gehäuse

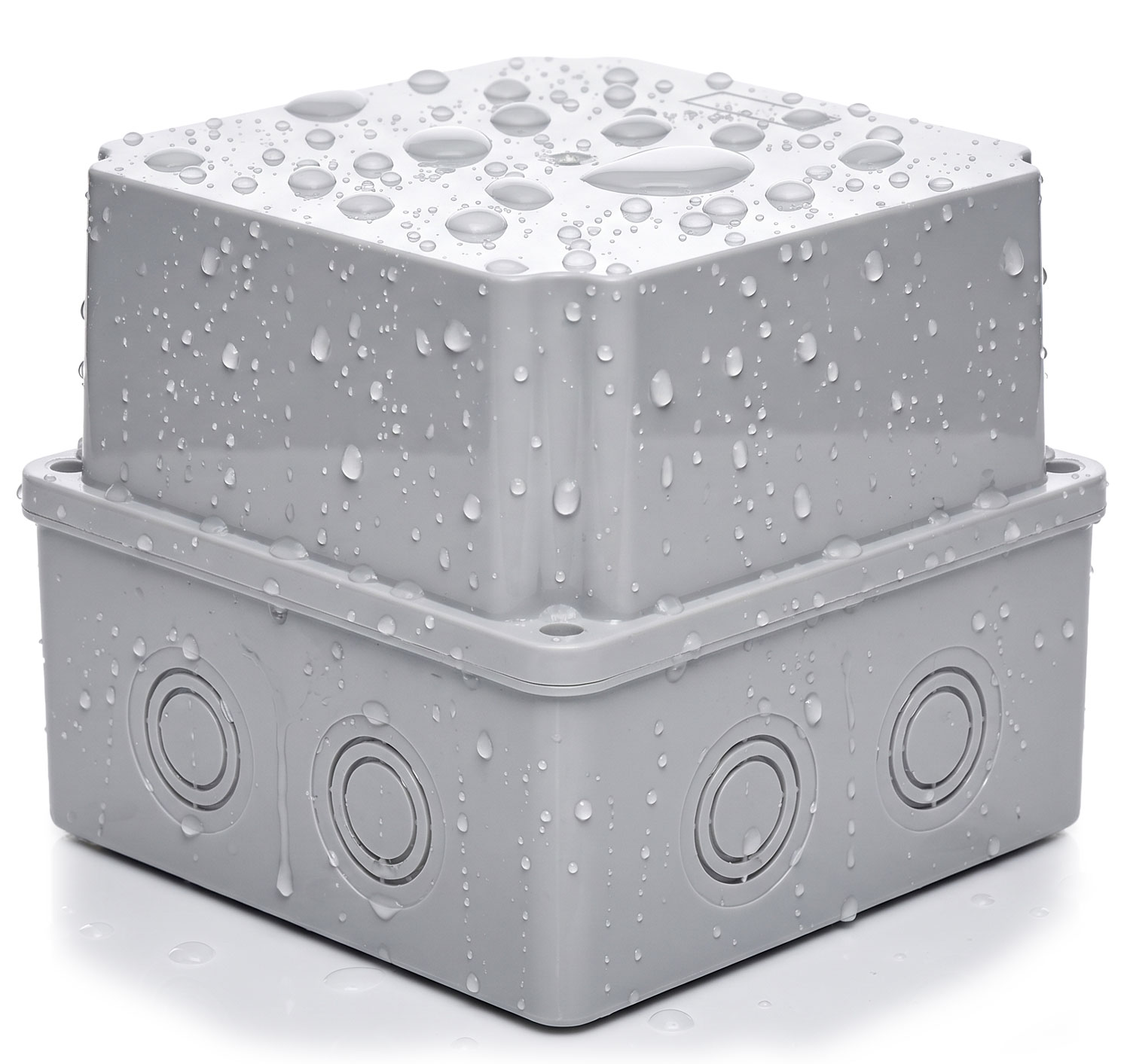

IP65 und IK07 – robust gebaut
Staubdicht und geschützt gegen Strahlwasser (IP65), schlagfest nach IK07. Das ABS-Gehäuse in RAL 7035 hält −40 °C bis +80 °C stand, der Deckel wird mit Edelstahlschrauben befestigt.
IP65IK07RAL 7035Edelstahlschrauben

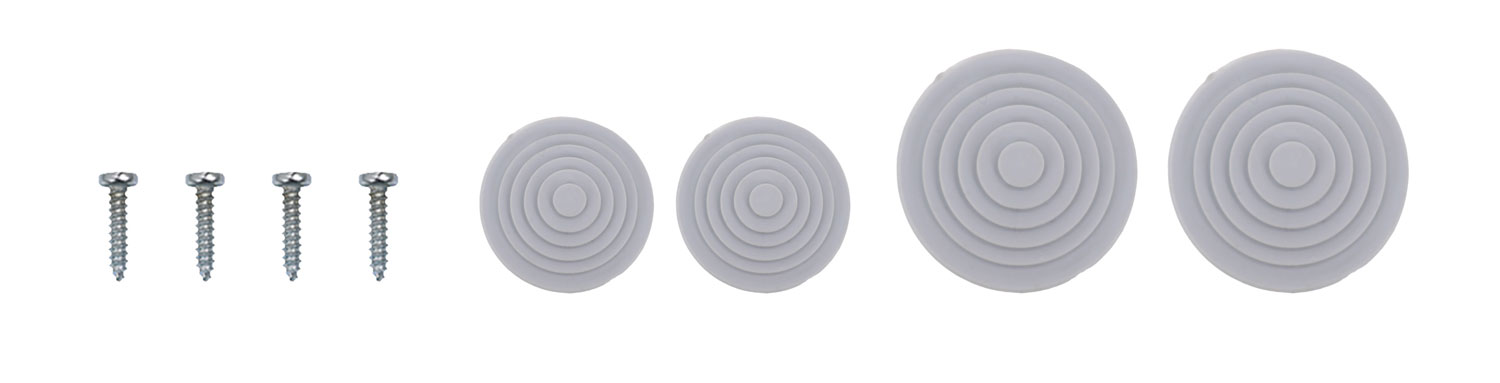

Lieferumfang
Schrauben und Gummitüllen inklusive
Schrauben und Gummitüllen für die Kabeleinführung sind im Lieferumfang enthalten. Die mehrstufigen Ausbrechöffnungen öffnen Sie passend mit einer Lochsäge – die Tülle schließt die Öffnung sauber um das Kabel ab.
01
Ausbrechöffnung mit der Lochsäge öffnen
02
Tülle einsetzen
03
Kabel durchführen

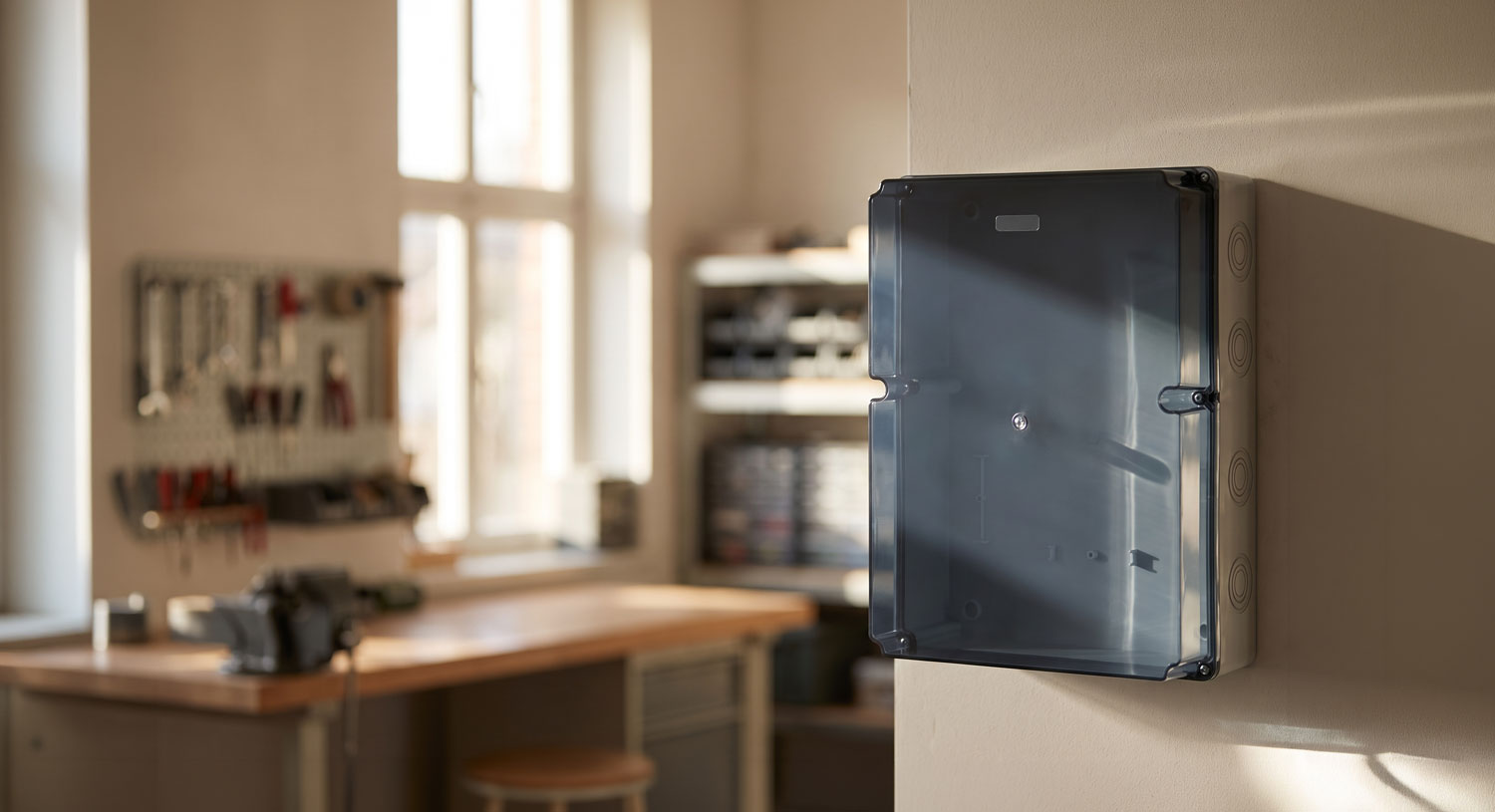

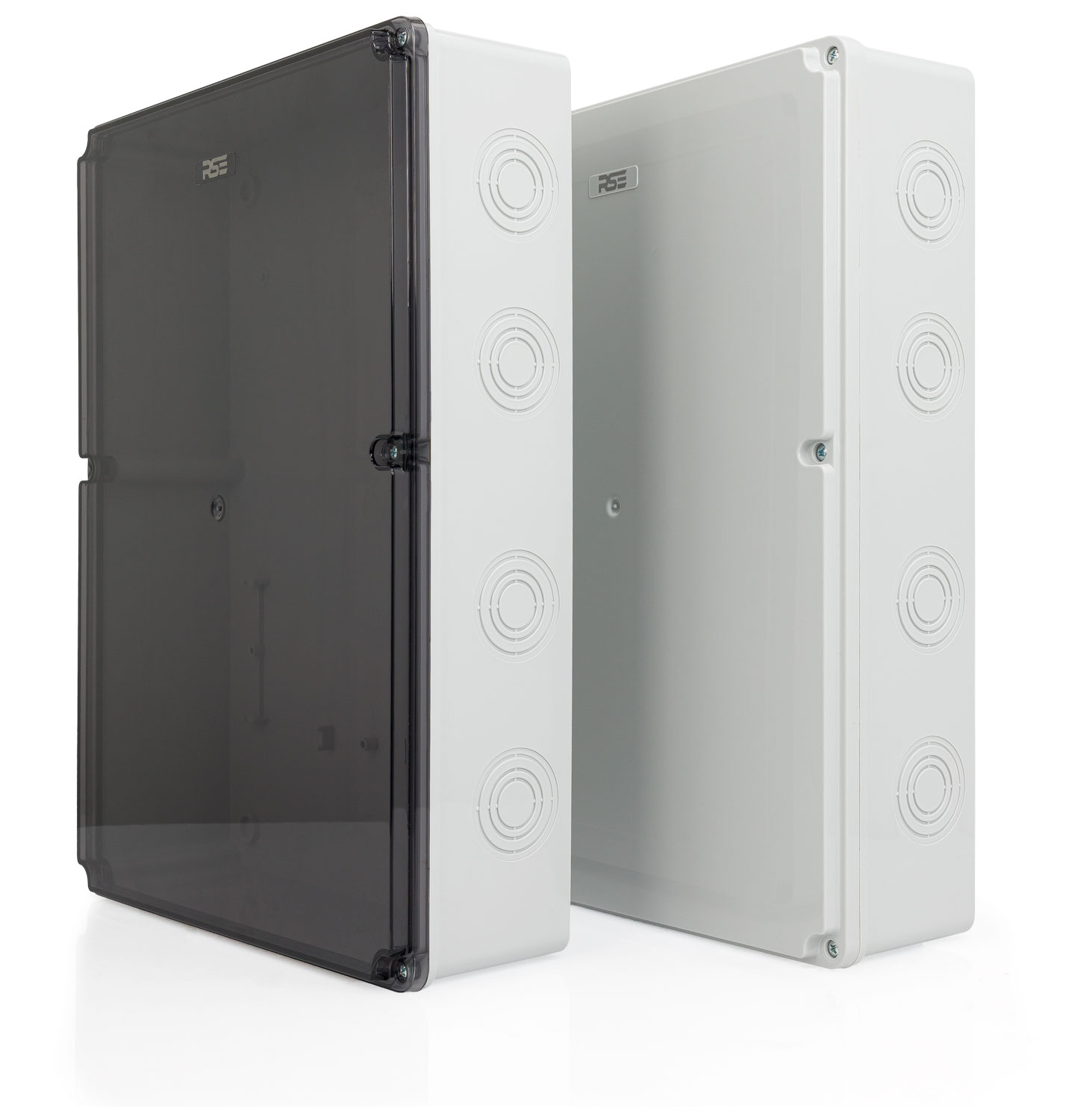

Grau oder transparent
Zwei Deckel zur Wahl
Der vollständig graue Deckel fügt sich unauffällig in jede Umgebung ein und verbirgt die Verdrahtung. Durch den rauchgrau getönten, transparenten Deckel kontrollieren Sie Klemmen und Verbindungen, ohne die Dose zu öffnen – praktisch bei Wartung und Fehlersuche. Beide Varianten gibt es in allen 10 Größen.
Technische Daten
Technische Daten im Überblick
Hersteller
RSE
Produkt
Abzweigdose, Aufputz
Ausführungen
flach und tief, je 10 Größen
Schutzart
IP65 – staubdicht, geschützt gegen Strahlwasser
Schlagfestigkeit
IK07
Gehäuse
ABS, RAL 7035
Temperaturbereich
−40 °C bis +80 °C
Deckel
grau oder rauchgrau transparent; Befestigung mit Edelstahlschrauben
Kabeleinführung
mehrstufige Ausbrechöffnungen, Öffnen mit Lochsäge
Lieferumfang
Schrauben und Gummitüllen für die Kabeleinführung
Elektroinstallation für Verteiler und Schaltschrank.
