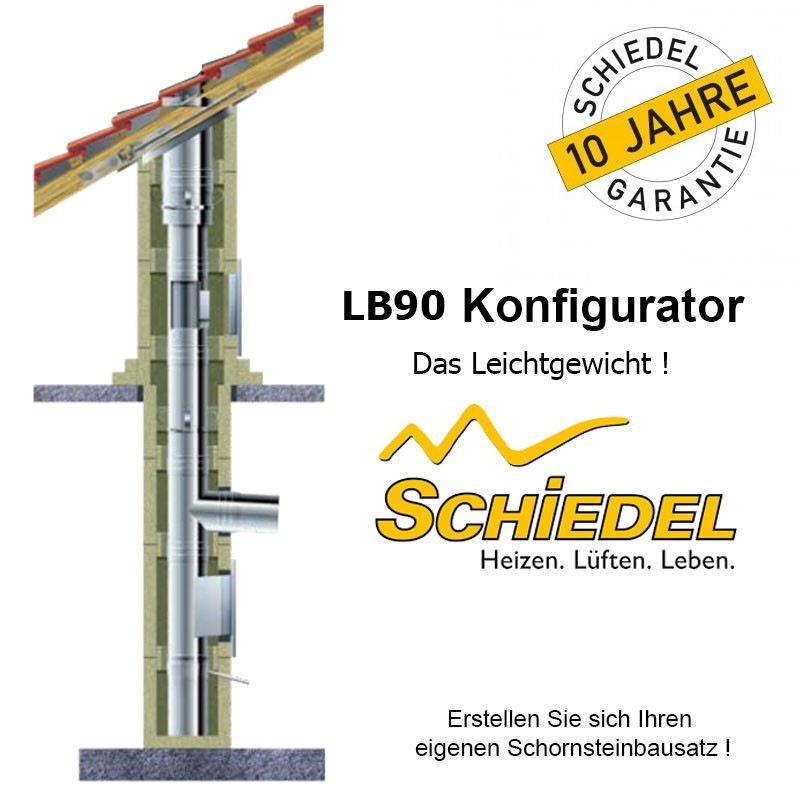

Schiedel LB90 Leichtbauschornstein Konfigurator Schornstein Schacht Kamin leicht

  • Direkt auf Zimmerdecke aufstellbar
  • Ein Leichtgewicht unter den Schornsteinen
  • Korrosionsklasse V3 , auch für Pellets geeignet (Trockenbetrieb mit Dämmung)
  • Feuerwiderstandsklasse L90
  • Innenrohr Edelstahl Werkstoff Nr. 1.4404 V4A
  • Temperaturbeständig bis 600°C, Ausbrandsicher

Hotline

Bei Fragen zum Produkt kontaktieren
sie einfach unseren Kundenservice.
Kontaktdaten finden Sie weiter unten:
"Rechtliche Informationen des Verkäufers"

Höhe

3,0 - 11,0 m

Beschreibung

Schiedel LB90 Leichtbauschacht Konfigurator für Festbrennstoffe

Schiedel LB

Wählen Sie die Gesamthöhe

2 Möglichkeiten

  • Überdach Ausführung mit Leichtbauschornstein:
  • Wählen Sie bitte die Höhe von Fuß bis Mündung
  • Überdach Ausführung mit Doppelwandigem Edelstahl:
  • Wählen Sie bitte die Höhe von Fuß bis Dachaustritt (Dachschräge beachten, längste Seite)

Wählen Sie Anzahl der Reinigungsöffnungen

Wählen sie hier 1 oder 2 Reinigungsöffnungen. Eine 2. wird im Nomalfall ab einer Höhe von 5 Metern benötigt, wenn die Reinigung nicht vom Dach aus erfolgen kann. Befragen Sie hierzu bitte Ihren Schornsteinfeger

Wählen Sie Anzahl der Anschlüsse

Sie können bis zu 3 Anschlüsse wählen. Ihre Heitzgeräte müssen hier für die Mehrfachbelegung geeignet sein. Bitte sprechen Sie mit Ihrem Schornsteinfeger.

Wählen Sie den Innendurchmesser

Das Innenrohr wird mit Schiedel Prima Plus Edelstahlrohr ausgeführt. Sie können 130, 150, 180 oder 200mm wählen. Falls sie einen anderen Durchmesser benötigen so erstellen wir Ihnen gerne ein persönliches Angebot.

Wählen Sie mit oder ohne Dämmung

Das Innenrohr kann mit einer Dämmschale versehen werden um die Temperatur im Schornstein zu erhöhen. Ob diese benötigt wird oder nicht erfragen Sie bitte bei Ihrem Schornsteinfeger. Gerne erstellen wir Ihnen nach einer plazierten Bestellung, vor der Auslieferung eine Berechnung.

Optionale Komponente Schornsteinkopf

Schiedel LB

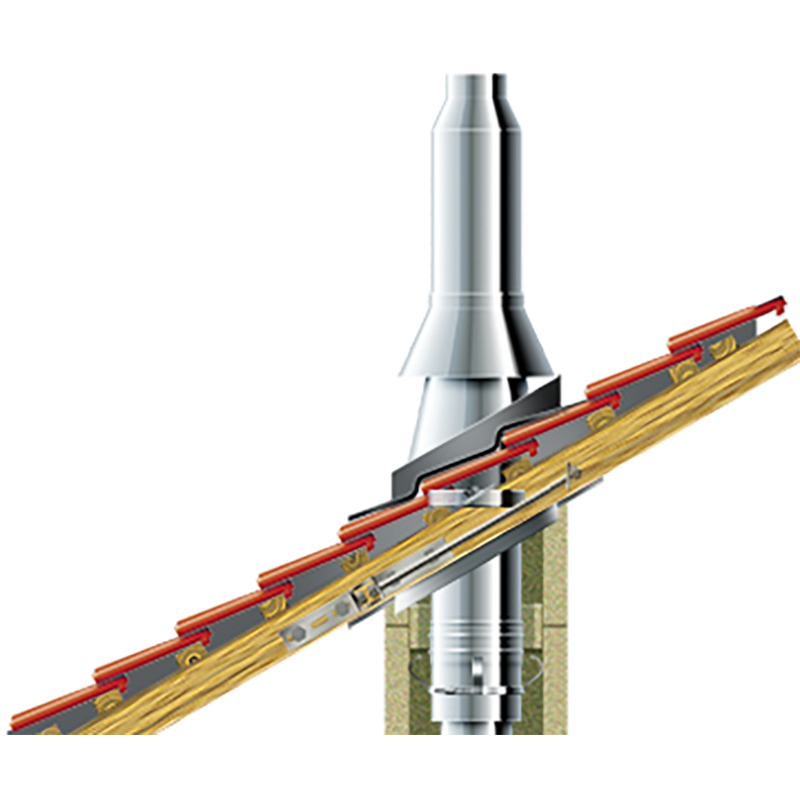

Ausführung doppelwandiger Edelstahlschornstein

Aufbau des Schornsteins bis zum Dach mit Schiedel Leichtbauschacht. Außen wird dann mit einem Doppelwandigem Schornstein der Kopf realisiert. Hier ist eine Dachdurchführung und ein Regenkragen notwendig. Der Vorteil besteht hier dass keine aufwendige Überdachkonstruktion benötigt wird. Bis zu 3 Meter freistehend ist möglich.
Beachten Sie bitte dass nur gedämmte Varianten mit einem doppelwandigen Schornsteinkopf ausgerüstet werden können.



Schiedel LB

Ausführung Leichtbauschacht mit Stülpkopf

Aufbau des Schornsteins über Dach bis zur gewünschten Höhe. Ein aus Aluminium gefertigter Stülpkopf wird über den Schacht geschoben und abdichtend verblecht.

In Dieser ausführung gibt es allerdings eine Höhenbeschränkung abhängig von der Unterdachkontruktion des Schornsteins. (siehe Höhentabelle)

Schiedel LB

Ausführung Leichtbauschacht mit Abdeckung.

Aufbau des Schornsteins über Dach bis zur gewünschten Höhe. Die Verkleidung kann hier bauseits durch einen Spengler oder Dachdecker erstellt werden. Die Höhenbeschränkung gilt auch hier abhängig von der Unterdachkunstrucktion (siehe Höhentabelle)

Höhentabelle:

Schiedel LB

Schachtgrößen

Die Schachtgröße Variert je nach Rohrdurchmesser und Dämmung. Hier eine Tabelle mit Innen- und Aussenmaßen des Schachts.

Schachtmaße

Schachtmaß in mm Rohr 130mm Rohr 150mm
Rohr 180mm
Rohr 200mm
Innenmaß ohne Dämmung 180 x 180 200 x 200 240 x 240 260 x 260
Aussenmaß ohne Dämmung 270 x 270 290 x 290 330 x 330 350 x 350
Innenmaß mit Dämmung
240 x 240  240 x 240 250 x 250 270 x 270
Aussenmaß mit Dämmung
330 x 330 330 x 330 340 x 340 360 x 360

Gewichte, ca. Angaben unverbindlich

Das genaue Gewicht entnehmen sie bitte nach der Konfiguration der Artikelbeschreibung ganz unten.

kg / Laufmeter Rohr 130mm Rohr 150mm
Rohr 180mm
Rohr 200mm
Ohne Dämmung 27  30 34 36
Mit Dämmung 34 35 37 39

Sonderteile vorgefertigt

Reinigungsöffnungen und Anschußteile sind bereits vormontiert und werden als 1 Teil geliefert.

Schiedel LB

Reinigungsöffnung mit Kondensatablauf

Kombiteil Höhe ca. 1090 mm mit oder ohne Dämmung, inklusive Grundplatte. Hinter der unteren Tür befindet sich ein Kondensatablauf mit entnehmbarem Topf zum Sammeln des Kondensats.
Die obere Tür wird zum Reinigen des Schornsteins genutzt.
Das Bauteil ist komplett verrohrt und zum Anschluß weiterführende Teilen vorbereitet.

Lieferumfang:
1x Grundplatte
1x Kondensatschale mit Ablauf unten
1x Kondensatsperre
2x Edelstahltür 140 x 200 mm
1x Kondensattopf entnehmbar

Schiedel LB

Reinigungsöffnung

Fertigteil Höhe ca. 500 mm mit oder ohne Dämmung, inklusive Tür. Eine 2. Reinigungsöffnung wird benötig falls die Reinigung nicht vom Dach aus durchgeführt werden kann. Komplett vormontiert, versehen mit oberem und unteren Anschluß.

Lieferumfang:
1x Kondensatsperre
1x Edelstahltür
1x Dehnungsausgleich
1x Schachtarretierung

Schiedel LB

Rauchrohranschluß 90° mit Doppelwandfutter

Fertigteil Höhe ca. 500 mm mit oder ohne Dämmung, vorinstalliertem Rauchrohranschluß. Komplett vormontiert, versehen mit oberen und unteren Anschluß.
Lieferumfang:1x Dehnungsausgleich
1x Schachtarretierung
1x RR-Anschluß mit Doppelwandfutter


Allgemeine Beschreibung des LB90 Leichtbauschacht von Schiedel

Das Schiedel LB90 Leichtbauschacht System


Schiedel LB90 ist ein Schachtsystem für Schornsteine in Leichbauweise. Der Schacht kommt mit einer 45mm starken Wandung daher. Gefertigt aus hochwertigem Vermiculite mit Nut und Feder.

Der Problemlöser für Innenschornsteine

Der Schiedel LB90 Leichtbauschacht punktet mit seinem geringen Eigengewicht sowie seiner platzsparenden Bauweise. Aus diesem Grund kann er in fast jedes Gebäude nachträglich integriert werden.
Deckenlasten etc stellen im Normalfall, im Gegensatz zu gemauerten Systemen, kein Problem dar.

Vielseitig bestückbar

Den Schiedel LB90 können Sie mit den verschiedensten Rohrvarianten bestücken.

  • Schiedel Prima Plus bzw. ein Sanierungsrohr
  • Schiedel ICS bzw. ein Doppelwandiges Edelstahlrohrsystem
  • Schiedel Keranova bzw. ein Keramikrohrsystemen

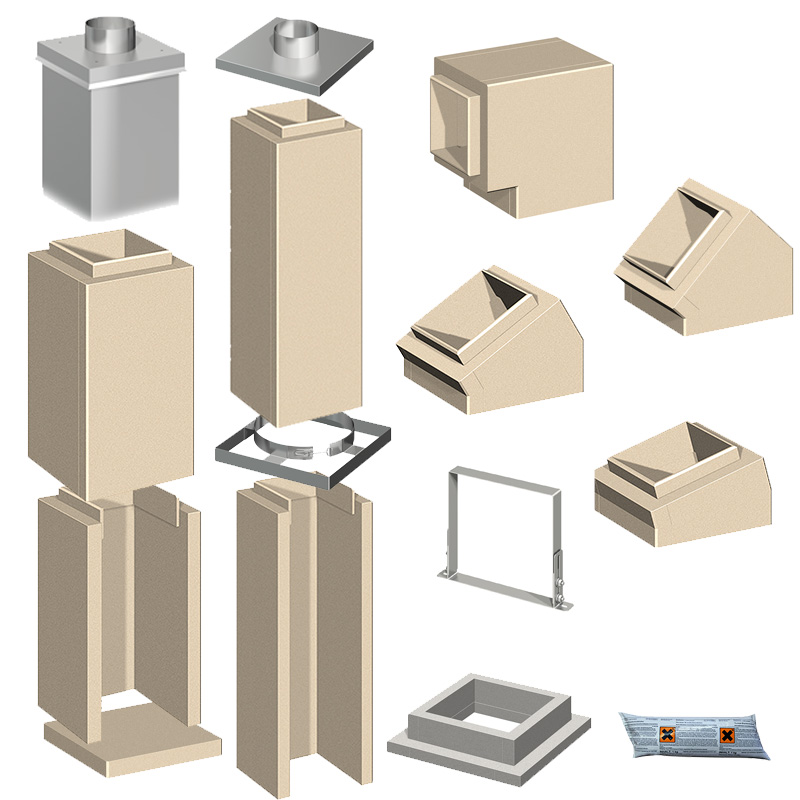

Einfacher Aufbau

Der Leichtbauschornstein Schacht LB90 von Schiedel wird über ein Nut- und Federsystem einfach zusammengesteckt. Verbunden werden die Bauteile mit einem Brandschutzkleber. Der Leichtbauschacht verfügt über die Brandschutzklasse L90. Insofern benötigt das Innenrohr keine weitere Dämmung. Der Schacht kann dann Tapeziert bzw. verputzt und/oder gestrichen werden.

Schiedel LB

Fakten im Überblick:

Vielseitig einsetzbar Sicherheit für einwandfreien Betrieb
  • Als Ummauerung für doppelwandige Schornsteine
  • Als Schacht für einwandige Sanierungsrohre
  • Für alle Regelfeuerstätten
  • Mit ensprechenden Innenrohren für Öl Gas und Festbrennstoffe geeignet
  • Brandschutzklasse L90
  • Geringes Gewicht
  • Hohe Stabilität
  • Sofort betriebsbereit
Schnelle und einfache Montage Formvollendete Optik
  • Passgenaue Elemente im Stecksystem
  • Abgestimmtes Zubehör
  • Geringes Gewicht
  • Ausenansicht frei gestalltbar
  • Tapezieren oder streichen
  • Platzsparend
Sicherheit auf höchstem Niveau Geignet für
  • Umfangreiches Bauteilsortiment
  • Nut- und Federsystem
  • Keine zusätzliche Wärmedämmung erfoderlich
  • Allgemeine bauaufsichtliche Zulassung:  Z-7.4-3503
  • Feuerwiderstandsklasse L90
  • Doppelwandige Edelstahlrohre
  • Einwandige Edelstahlrohre
  • Keramikrohre

Technische Daten des Prima Plus Innenrohrs



Materialstärke
0,6mm
Material
Edelstahl Werkstoff Nr. 1.4404 V4A
Prüfnummer Verbindungsstücke

EN 1856-2 T600 N1 D V3 L50060 G400
EN 1856-2 T600 N1 W V2 L50060 O400
EN 1856-2 T200 P1 W V2 L50060 O200
EN 1856-2 T200 N1 W V2 L50060 O200
EN 1856-2 T200 H1 W V2 L50060 O200

Prüfnummer Systemabgasanlage EN 1856-1 T400 N1 D V3 L50060 G50
EN 1856-1 T400 N1 W V2 L50060 O75
EN 1856-1 T200 P1 W V2 L50060 O200
EN 1856-1 T200 H1 W V2 L50060 O200
Temperaturbeständig bis 600°C

Wir freuen uns auf Ihren Einkauf

Garantie Bedingungen

Schiedel Garantiebedingungen für ICS Edelstahl Schornsteinsystem


  1. Die Garantie gilt für das Abgassystem Schiedel ICS, das ausschließlich mit Originalteilen von Schiedel GmbH & Co.KG hergestellt und vom zuständigen Schornsteinfeger mängelfrei abgenommen wurde.
  2. Bei Erstellung der Abgasanlage sind die zu diesem Zeitpunkt gültigen Versetzanleitungen, Verarbeitungs-, Dimensionierungs- und Planungsrichtlinien der Schiedel GmbH & Co. KG und die Bestimmungen der Bauordnung, sowie die anerkannten Regeln der Technik eingehalten worden. Der Nachweis obliegt dem Garantienehmer.
  3. Funktionstauglichkeit im Sinne dieser Garantie meint, dass das Abgassystem während der Garantiezeit die nachfolgenden Eigenschaften erfüllt:

    Korrosionsbeständigkeit gemäß EN 1856-1, Absatz 6.5.


  4. Schiedel GmbH & Co.KG ist von einer möglicherweise einen Garantiefall darstellenden Funktionsstörung des Abgassystems unverzüglich schriftlich in Kenntnis zu setzen. Zusammen mit der Mitteilung sind die Unterlagen über die Schornsteindimensionierung und/oder die technischen Daten (z.B. Typenschild) für die wesentlichen Komponenten des Heizsystems (Kessel, ggf. Brenner, Therme, Verbindungsstück/-leitung). Es sind das ursprüngliche Befundungsprotokoll des zuständigen Schornsteinfegermeisters, sowie eine Kopie der Anschaffungsrechnung einzureichen. Mängelberichte, die auf nach Erstellung der Abgasanlage erfolgenden Änderungen der Vorschriften zu Abgasanlagen beruhen, begründen grundsätzlich keinen Garantieanspruch. Schiedel GmbH & Co.KG oder eine von Schiedel beauftragte Fachfirma muss vor Durchführung einer Reparatur Gelegenheit zur Begutachtung der Abgasanlage gegeben werden. Innerhalb der ersten 5 Jahre nach Kauf der Anlage trägt Schiedel GmbH & Co.KG die Kosten dieser Überprüfung, soweit dadurch festgestellt wird, dass ein Garantiefall vorliegt.
  5. Im Garantiefall wird Schiedel GmbH & Co.KG die defekten Systemteile auf eigene Kosten und nach eigener Wahl ersetzen oder reparieren (Funktionsherstellung). Die Funktionsherstellung erfolgt ausschließlich durch den Kundendienst von Schiedel GmbH & Co.KG oder durch ein von Schiedel beauftragtes Unternehmen. Der Ersatz von Verschleißteilen (z.B. äußere Putztüren, Kesseladapter, Steckadapter, Explosionsklappen,) und von Folgeschäden wird von der Garantie grundsätzlich nicht erfasst.
  6. Der Garantieanspruch ist ausgeschlossen für Funktionsstörungen, die Ihre Ursache haben in: - unsachgemäßer Behandlung der Bauteile während des Transportes, der Lagerung, der Montage oder bei unsachgemäßem Betrieb (z.B. Nichteinhaltung der technischen Leistungsmerkmale laut Zulassung bzw. CE-Konformitätserklärung) - bei halogen- und / oder chloridhaltiger Verbrennungsluft - bei Einwirkung von Fremdrost (z.B. Flugrost) - Nichteinhalten der Bestimmungen der jeweiligen Kehr- und Bauordnung des Landes - höherer Gewalt oder unvorhersehbaren Umwelteinflüssen.
  7. Die Garantie erlischt grundsätzlich bei Veränderungen am bestehenden und ursprünglich abgenommenen Heizungssystem (Kessel, Brenner, Verbrennungsgasführung). Um bei Vornahme einer solchen Änderung die Möglichkeit einer Garantieerhaltung zu prüfen, steht Ihnen die Schiedel GmbH & Co.KG gerne zur Verfügung.
  8. Die gesetzlichen Rechte des Verbrauchers, die ihm gegenüber seinem Vertragspartner zustehen, werden durch diese Garantie nicht eingeschränkt. Durch eine Garantieleistung wird die ursprüngliche Garantiezeit nicht verlängert oder neu begründet. Der Geltungsbereich dieser Garantie erstreckt sich auf Deutschland. Die Garantie unterliegt dem Recht der Bundesrepublik Deutschland.
Schiedel GmbH & Co.KG, Lerchenstraße 9, D-80995 München
Kaminstore24 e.K.

Kaufabwicklung

Sie können bequem über die Ebay Kaufabwicklung bezahlen!
Dort werden Ihnen eine Vielzahl an Zahlungsmöglichkeiten angeboten.

Versand

Die Lieferfristen entnehmen Sie bitte den Artikeldetails. Selbstverständlich erhalten Sie auch eine Rechnung mit ausgewiesener MwSt.

Ebay Paypal
Dpd Dhl

Über uns

Kamin-Store24 steht Ihnen seit 2009 mit Rat und Tat zur Seite. Fundiertes Fachwissen mit über 30 Jahre Erfahrung, im Bereich Öfen, Kamine, Schornsteine und Zubehör, stehen Ihnen zur Verfügung. Mit unserem Onlineshop haben wir als Lieferant für Kaminöfen, Herde, Schornsteine, Ofenrohre und Ofenersatzteile, sowie Ofenbauzubehör und Glasbodenplatten ein Portal geschaffen, das unseren Kunden das komplette Spektrum bietet . Mitlerweile haben wir über 45.000 Artikel in unserem Sortiment und über 500.000 Kunden sind von unserem Service begeistert. Testen auch Sie unsere Leistungsfähigkeit. Sollten Sie einmal das Gesuchte nicht finden, scheuen Sie nicht unseren Kundenservice zu kontaktieren.

Kaminstore24 e.K.

Artikelmerkmale

  • ArtikelnummerLB-konf
  • EAN4065861326184
  • HerstellerSchiedel
  • MarkeSchiedel
  • ProduktkompatibilitätZentralheizung
  • BesonderheitenSchotnstein in Leichtbauweise
  • MaterialLeichtbauschacht
  • ProduktkompatibilitätDachheizung
  • ProduktkompatibilitätFußbodenheizung
  • ProduktkompatibilitätWandheizung
  • ProduktartSchornstein
  • ModellLB90
  • Stärke4,5cm
  • Herstellungsland und -regionDeutschland
  • Herstellergarantie10 Jahre
  • Beschreibung des PaketinhaltsKomplettschornstein in Leichtbauweise
  • BesonderheitInnenschornstein
  • BesonderheitLeichtschornstein
  • BesonderheitSchornstein auf Zimmerdecke
  • Herstellernummer4065861326184
