Solar Montagesystem Dachhalterung Unterkonstruktion für Solarmodul 250W - 450W
Montagesystem für Photovoltaikanlagen vom Markenhersteller K2 Systems
Beschreibung
Montagesystem für Photovoltaikanlagen vom Markenhersteller K2 Systems
je nach Auswahl stehen folgende Systeme zur Verfügung:

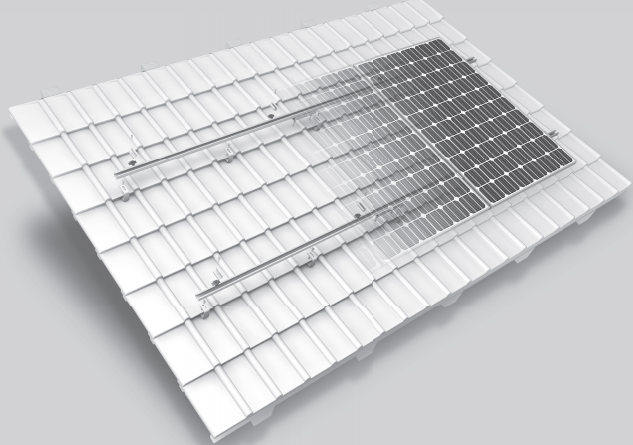

1. Montagesystem SolidRail für Pfannenziegel
vom Markenhersteller K2 Systems
Das SolidRail Montagesystem für Photovoltaikanlagen ist für nahezu alle Pfannenziegeleindeckungen geeignet.
- Umfangreiches Montageschienensortiment, für unterschiedlichste Lastfälle
- Robust und statisch nachgewiesen
- Hohe Flexibilität für viele unterschiedlichste Spannweiten
Lieferumfang:
Anzahl der Montagematerialien variiert je nach Auswahl:
- K2 Montageschiene SolidRail Light
- K2 Dachhaken SolidHook 3S+
- K2 Holzbauschraube Tellerkopf 8x100
- K2 Hammerkopfschraube M10x30
- K2 Sperrzahnmutter M10
- K2 Universal Endklemme OneEnd 30-42mm, schwarz eloxiert
- K2 Universal Mittelklemme OneMid 30-42mm, schwarz eloxiert
- Deutsche Anleitung
Sie erhalten eine Rechnung inkl. ausgewiesener MwSt.
Wichtiger Hinweis:
Bitte beachten Sie, dass abhängig von spezifischen örtlichen Bedingungen des Installationsortes zusätzliche Komponenten oder Anpassungen erforderlich sein können. In diesem Fall müssen zusätzliche Komponenten erworben werden.
Für eine exakte Berechnung des Montagesystems können Sie uns gerne kontaktieren.
Technische Daten:
Anforderungen an das Dach:
- Dachneigung: 5 - 75°
- Ausreichende Haltekraft der Dacheindeckung an der Trag- bzw. Unterkonstruktion
Dachhaken SolidHook 3S+:
Mit 3 Höheneinstellung in der Grundplatte (40/47/54 mm) und Langloch im Bügel.
- Grundplatte: 124x100
- Höhe unter Ausleger: 40/47/54 mm
- Ausleger: 35x9 mm
- Gesamthöhe: 123/130/137 mm
- Material: Aluminium EN AW-6063 T66
Montageschiene SolidRail Light:
Variabel einsetzbar für verschiedene Dachanbindungen.
- Höhe: 37mm
- Breite: 39,5mm
- Länge: 2,40m / 3,65m
- Oberfläche: Aluminium blank
- Material: Aluminium EN AW-6063 T66

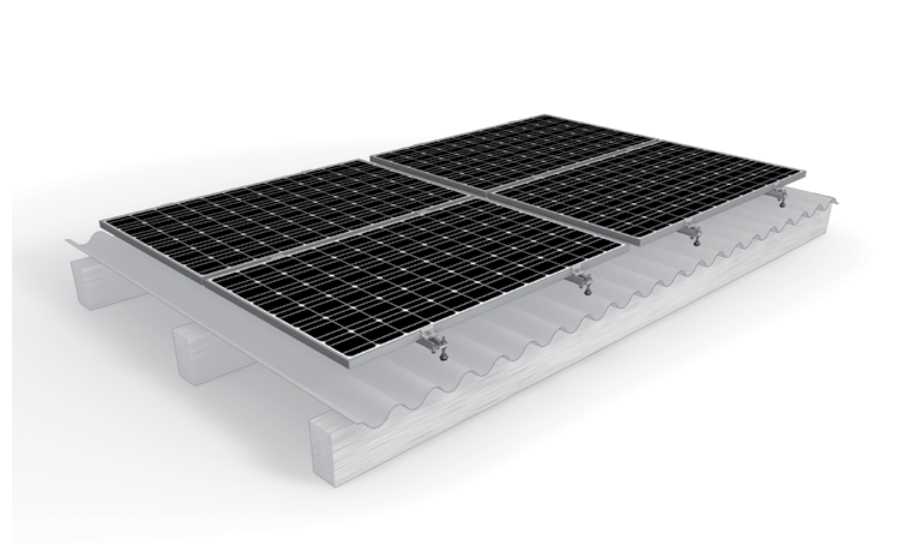

2. Montagesystem SolidRail für Wellblech und Welleternit / Wellfaserzement mit Holz Unterkonstruktion
vom Markenhersteller K2 Systems
Das SolidRail Montagesystem für Photovoltaikanlagen ist für nahezu alle Wellblech sowie Welleternit Eindeckungen geeignet.
Hierfür verwenden wir Stockschrauben die mit einem Adapterblech sowie einer Dichtung ausgestattet sind– natürlich vormontiert.
Die Montageschiene SolidRail wird dann mittels einer Hammerkopfschraube und Sperrzahnmutter am Adapterblech befestigt.
- Umfangreiches Montageschienensortiment, für unterschiedlichste Lastfälle
- Robust und statisch nachgewiesen
- Hohe Flexibilität für viele unterschiedlichste Spannweiten
Lieferumfang:
Anzahl der Montagematerialien variiert je nach Auswahl:
- K2 Montageschiene SolidRail Light
- K2 SolidRail Stockschraube M10x200 inkl. Adapterblech und Dichtung
- K2 Hammerkopfschraube M10x30
- K2 Sperrzahnmutter M10
- K2 Universal Endklemme OneEnd 30-42mm, schwarz eloxiert
- K2 Universal Mittelklemme OneMid 30-42mm, schwarz eloxiert
- Deutsche Anleitung
Sie erhalten eine Rechnung inkl. ausgewiesener MwSt.
Wichtiger Hinweis:
Bitte beachten Sie, dass abhängig von spezifischen örtlichen Bedingungen des Installationsortes zusätzliche Komponenten oder Anpassungen erforderlich sein können. In diesem Fall müssen zusätzliche Komponenten erworben werden.
Für eine exakte Berechnung des Montagesystems können Sie uns gerne kontaktieren.
Technische Daten:
Anforderungen an das Dach:
- Dachneigung: 5 - 75°
- Ausreichende Haltekraft der Dacheindeckung an der Trag- bzw. Unterkonstruktion
Stockschraube für SolidRail inkl. Adapterblech und Dichtung:
Für die Befestigung der K2 Systems Bauteile in der Holz Unterkonstruktion.
- Antrieb: Außensechskant - SW7
- Durchmesser: 10mm
- Gesamtlänge: 200mm
- Länge Holzgewinde: 67mm
- Länge metrisches Gewinde: 85mm
- Werkstoff: Edelstahl A2, Aluminium, EPDM
Montageschiene SolidRail Light:
Variabel einsetzbar für verschiedene Dachanbindungen.
- Höhe: 37mm
- Breite: 39,5mm
- Länge: 2,40m / 3,65m
- Oberfläche: Aluminium blank
- Material: Aluminium EN AW-6063 T66

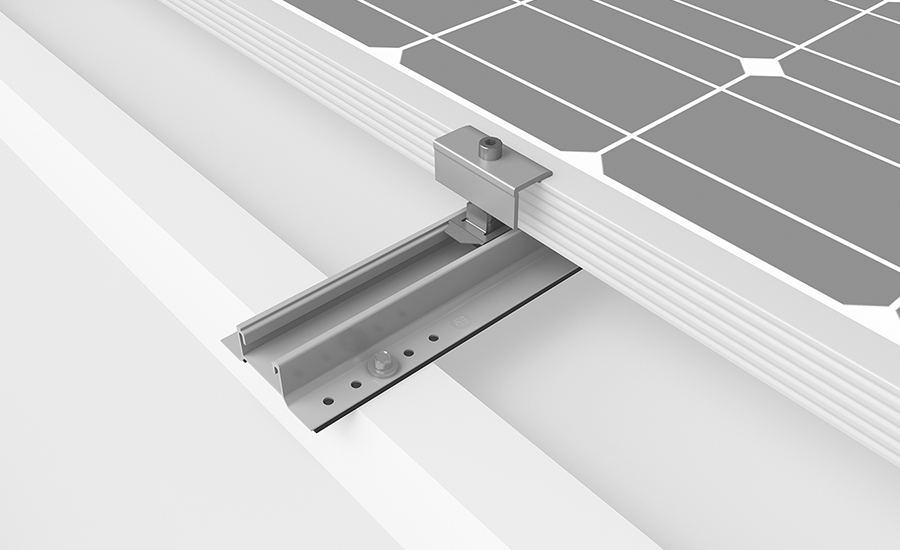

3. Montagesystem BasicRail für Trapezblech Langschiene
vom Markenhersteller K2 Systems
In nur vier Installationsschritten montiert. Schwimmend gelagert und mit kontrollierter thermischer Längenausdehnung.
Das BasicRail Montagesystem für Photovoltaikanlagen ist speziell für Trapezblechdächer entwickelt worden. In Deutschland verfügt das System über eine AbZ.
- Das bewährte Langschienensystem für Trapezblechanwendungen sowie schwimmend gelagert mit kontrollierter thermischer Längenausdehnung
- Allrounder mit nur 4 Installationsschritten – auch für hohe Lasten geeignet
Lieferumfang:
Anzahl der Montagematerialien variiert je nach Auswahl:
- K2 Montageschiene BasicRail 22 Länge: 3,30m
- K2 BasicClip
- K2 Gewindeformende Blechschraube 6x38 mit Dichtscheibe
- K2 BasicLock 22 Set
- K2 BasicConnector Set
- K2 Universal Endklemme OneEnd 30-42mm, schwarz eloxiert
- K2 Universal Mittelklemme OneMid 30-42mm, schwarz eloxiert
- Deutsche Anleitung
Sie erhalten eine Rechnung inkl. ausgewiesener MwSt.
Wichtiger Hinweis:
Bitte beachten Sie, dass Abhängig von spezifischen örtlichen Bedingungen des Installationsortes zusätzliche Komponenten oder Anpassungen erforderlich sein können. In diesem Fall müssen zusätzliche Komponenten erworben werden.
Für eine exakte Berechnung des Montagesystems können Sie uns gerne kontaktieren.
Technische Daten:
Anwendungsbereich:
- Schrägdächer mit Trapezblech: 5 - 75°
Befestigungsart / Dachanbindung:
- Einlegemontage in BasicClips und Verschraubung in der Dacheindeckung
Voraussetzungen:
- Blechstärken: ≥ 0,4 mm Stahl und ≥ 0,5 mm Aluminium
- Sandwich-Paneele: Freigabe des Herstellers erforderlich
- Sickenbreite: Mindestens 22 mm
- Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
Mindestzugfestigkeit Dacheindeckung:
- Aluminium:165 N/mm²
- Stahlgüte mindestens S235
Modulorientierung:
- Vertikal
Material:
- BasicRail: Aluminium (EN AW-6063 T66; 0,64 kg/m)
- BasicClip: Glasfaserverstärktes Polyamid mit EPDM
Maße BasicRail:
- B × H × L [MM] 63 × 22 × 3300
Maße BasicClip:
- B × H × L [MM] 29 × 17 × 103

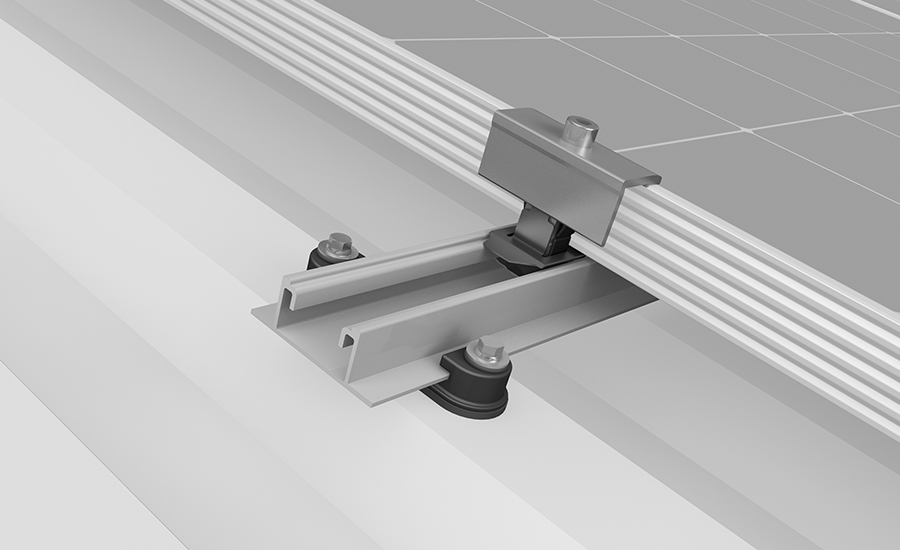

4. Montagesystem MiniRail MK2 Kurzschiene
vom Markenhersteller K2 Systems
MiniRail mit MK2 Schienenkanal - Es wird eine hohe Flexibilität sowie ein ein großes Anwendungsspektrum auf dem Dach geschaffen. Durch den neuen MK2 Schienenkanal wird keine separate, eigene Modulklemme mehr benötigt.
- Innovatives Kurzschienensystem, das statisch optimiert sowie schnell und einfach zu montieren ist
- Universelle Modulklemmung und universelle Modulausrichtung möglich
- Hohe Planungssicherheit, optimiert für Lager und Transport
Lieferumfang:
Anzahl der Montagematerialien variiert je nach Auswahl:
- K2 Kurzschiene MiniRail MK2
- K2 Gewindeformende Blechschraube 6x25 mit Dichtscheibe
- K2 Universal Endklemme OneEnd 30-42mm, schwarz eloxiert
- K2 Universal Mittelklemme OneMid 30-42mm, schwarz eloxiert
- Deutsche Anleitung
Sie erhalten eine Rechnung inkl. ausgewiesener MwSt.
Wichtiger Hinweis:
Bitte beachten Sie, dass abhängig von spezifischen örtlichen Bedingungen des Installationsortes zusätzliche Komponenten oder Anpassungen erforderlich sein können. In diesem Fall müssen zusätzliche Komponenten erworben werden.
Für eine exakte Berechnung des Montagesystems können Sie uns gerne kontaktieren.
Technische Daten:
Anwendungsbereich:
- Schrägdächer mit Trapezblech: 5 - 75°
Befestigungsart / Dachanbindung:
- Verschraubung in der Dacheindeckung mit gewindeformenden Dünnblechschrauben
Voraussetzungen:
- Blechstärken: ≥ 0,5 mm (Stahl oder Aluminium)
- Sickenbreite: Mindestens 22 mm
- Hochsickenabstand: 101 - 350 mm abhängig von Sickenbreite
- Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
- Rahmenhöhe Module: 30 - 50 mm
Modulorientierung:
- Vertikal oder horizontal
Maße MiniRail:
- B × H × L [MM] 85,4 × 31,4 × 385

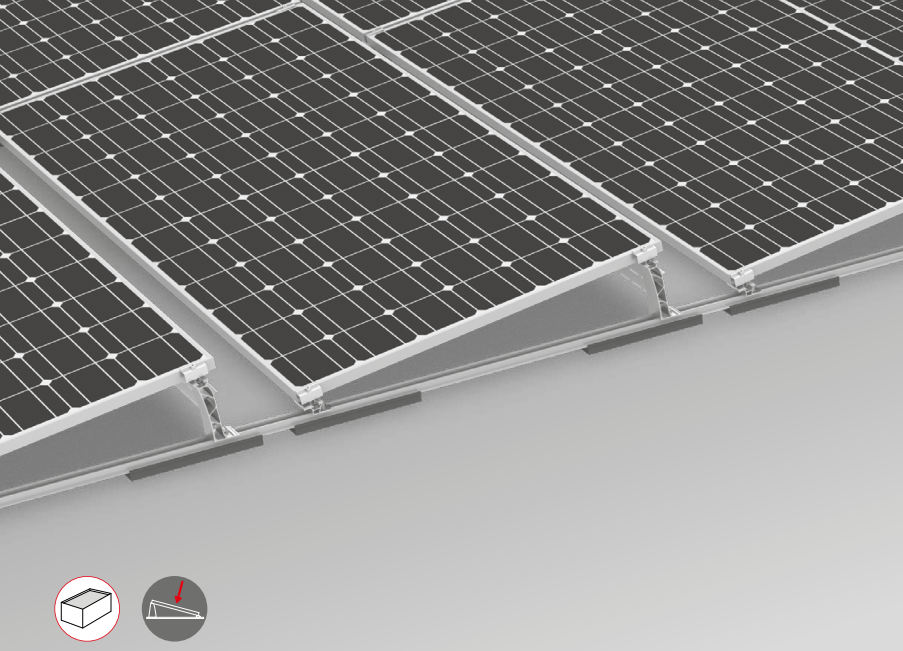

5. Montagesystem S-Dome 6 Classic für Flachdächer zur Beschwerung Süd Ausrichtung
vom Markenhersteller K2 Systems
Das S-Dome 6 Montagesystem für Photovoltaikanlagen ist für nahezu alle Flachdächer zur Beschwerung geeignet. Deutlich ballastoptimiertes System basierend auf neusten Windkanalstandards.
- Flachdach-Allrounder - Lösungen für alle Dacheindeckungen
- Aerodynamisch optimiert und im Windkanal getestet
- Ein System für anspruchsvolle Dächer mit geringer Ballastierungsmöglichkeit
- Für Folien-, Bitumen-, Kies- und Gründächer geeignet
- Flexible Reihenabstände
Lieferumfang:
Anzahl der Montagematerialien variiert je nach Auswahl:
- K2 Montageschiene Basic Rail
- K2 Speedporter zur Ballastierung
- K2 Dome MatS Bautenschutzmatte
- K2 Dome 6.10 Peak 10° Neigung
- K2 Dome 6.10 SD 10° Neigung
- K2 Flat-Connector Schienenverbinder
- K2 Windbreaker Windableitblech Magnelis
- K2 Universal Endklemme OneEnd 30-42mm, schwarz eloxiert
- K2 Universal Mittelklemme OneMid 30-42mm, schwarz eloxiert
- Deutsche Anleitung
Sie erhalten eine Rechnung inkl. ausgewiesener MwSt.
Wichtiger Hinweis:
Bitte beachten Sie, dass abhängig von spezifischen örtlichen Bedingungen des Installationsortes zusätzliche Komponenten oder Anpassungen erforderlich sein können. In diesem Fall müssen zusätzliche Komponenten erworben werden.
Für eine exakte Berechnung des Montagesystems können Sie uns gerne kontaktieren.
Technische Daten:
Anforderungen an das Dach:
- Dachneigung: 0 - 10°
- Flachdächer mit Folien- oder Bitumeneindeckung, auf Beton, Kies- oder Gründächern
Befestigungsart:
- Ballastiert und keine Dachdurchdringung: ≤ 3°
Voraussetzungen:
- Zulässige Modulmaße (L×B×H): 1448-2390 × 950-1170 × 30-50mm
- Minimale Systemgröße S-Dome: 2 Module
- Klemmung an der kurzen Modulrahmenseite zugelassen
- Mindestabstand zum Dachrand: 600mm
- Thermische Trennung: max. 15m
Montageschiene BasicRail 22:
- Höhe: 22,5mm
- Breite: 63mm
- Länge: 2,40m
- Oberfläche: Aluminium blank
- Material: Aluminium EN AW 6063-T66

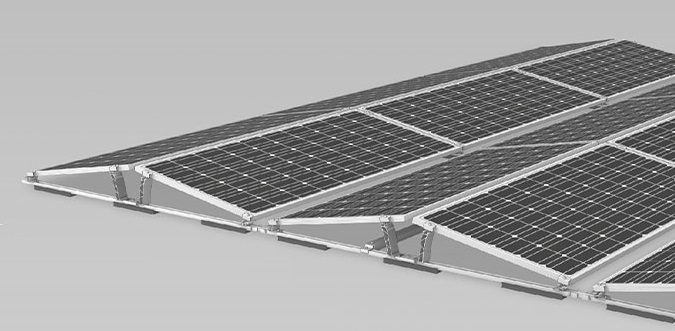

6. Montagesystem D-Dome 6 Classic für Flachdächer zur Beschwerung Ost-West Ausrichtung
vom Markenhersteller K2 Systems
Das D-Dome 6 Montagesystem für Photovoltaikanlagen ist für nahezu alle Flachdächer zur Beschwerung geeignet. Deutlich ballastoptimiertes System basierend auf neusten Windkanalstandards.
- Flachdach-Allrounder - Lösungen für alle Dacheindeckungen
- Aerodynamisch optimiert und im Windkanal getestet
- Ein System für anspruchsvolle Dächer mit geringer Ballastierungsmöglichkeit
- Für Folien-, Bitumen-, Kies- und Gründächer geeignet
- Flexible Reihenabstände
Lieferumfang:
Anzahl der Montagematerialien variiert je nach Auswahl:
- K2 Montageschiene Basic Rail
- K2 Speedporter zur Ballastierung
- K2 Dome MatS Bautenschutzmatte
- K2 Dome 6.10 Peak 10° Neigung
- K2 Dome 6.10 SD 10° Neigung
- K2 Flat-Connector Schienenverbinder
- K2 Universal Endklemme OneEnd 30-42mm, schwarz eloxiert
- K2 Universal Mittelklemme OneMid 30-42mm, schwarz eloxiert
- Deutsche Anleitung
Sie erhalten eine Rechnung inkl. ausgewiesener MwSt.
Wichtiger Hinweis:
Bitte beachten Sie, dass abhängig von spezifischen örtlichen Bedingungen des Installationsortes zusätzliche Komponenten oder Anpassungen erforderlich sein können. In diesem Fall müssen zusätzliche Komponenten erworben werden.
Für eine exakte Berechnung des Montagesystems können Sie uns gerne kontaktieren.
Technische Daten:
Anforderungen an das Dach:
- Dachneigung: 0 - 10°
- Flachdächer mit Folien- oder Bitumeneindeckung, auf Beton, Kies- oder Gründächern
Befestigungsart:
- Ballastiert und keine Dachdurchdringung: ≤ 3°
Voraussetzungen:
- Zulässige Modulmaße (L×B×H): 1448-2390 × 950-1170 × 30-50mm
- Minimale Systemgröße D-Dome: 2 Aufständerungen (4 Module)
- Klemmung an der kurzen Modulrahmenseite zugelassen
- Mindestabstand zum Dachrand: 600mm
- Thermische Trennung: max. 15m
Montageschiene BasicRail 22:
- Höhe: 22,5mm
- Breite: 63mm
- Länge: 2,40m
- Oberfläche: Aluminium blank
- Material: Aluminium EN AW 6063-T66
Dieser Artikel umfasst den 0% Steuersatz für Photovoltaikanlagen in Deutschland
Seit dem 01.01.2023 ist eine Lieferung inkl. 0% MwSt. von Photovoltaikanlagen an Privatkunden unter bestimmten Voraussetzungen In Deutschland gem. § 12 Abs. 3 UStG möglich.
Die entsprechende Umsatzsteuer wird nur für gewerbliche Kunden in Deutschland und Kunden die außerhalb von Deutschland als Privatperson bestellen zzgl. zum Kaufpreis erhoben.
Bei Kaufabschluss dieses Artikels zum 0% Steuersatz für Privatkunden in Deutschland gem. § 12 Abs. 3 UStG bestätigen Sie:
1. dass Sie Betreiber der Photovoltaikanlage sind.
2. dass die Photovoltaikanlage weder entgeltlich noch unentgeltlich weitergeliefert wird.
3. dass die Photovoltaikanlage auf oder in der Nähe von Privatwohnungen, Wohnungen sowie öffentlichen und anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden, installiert wird und die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister nicht mehr als 30 Kilowatt (peak) beträgt oder betragen wird.
4. Sofern einzelne Komponenten bzw. für den Betrieb wesentliche Komponenten einzeln erworben werden, bestätigen Sie, dass diese für eine Photovoltaik-Anlage im Sinne des § 12 Abs. 3 UStG bestimmt sind.
Kaufabwicklung
Bitte wählen Sie "jetzt bezahlen" erst nach dem Kauf des letzten Artikels um sämtliche ersteigerten Artikel zu einer Sendung zusammen zu fassen.
Anschließend können Sie die gewünschte Lieferadresse eintragen.
Die Zahlungsabwicklung erfolgt sicher über Ebay.
Versandabwicklung / Abholung
Wir versenden Ihre Bestellung umgehend nach Zahlungseingang.
- Schneller & zuverlässiger Versand
- Sichere Zustellung durch unsere Logistikpartner und Speditionen
- Optional kann die Ware nach Terminabsprache an unserer Firmenadresse abgeholt werden
Service
- Kostenloser Telefonsupport
- eBay-geprüfte Service Leistung
- Garantiert schnelle Abwicklung
- 100% positive Bewertung
Allgemeiner Hinweis:
Abbildungen dieses Angebots können von den gelieferten Produkten optisch abweichen.
