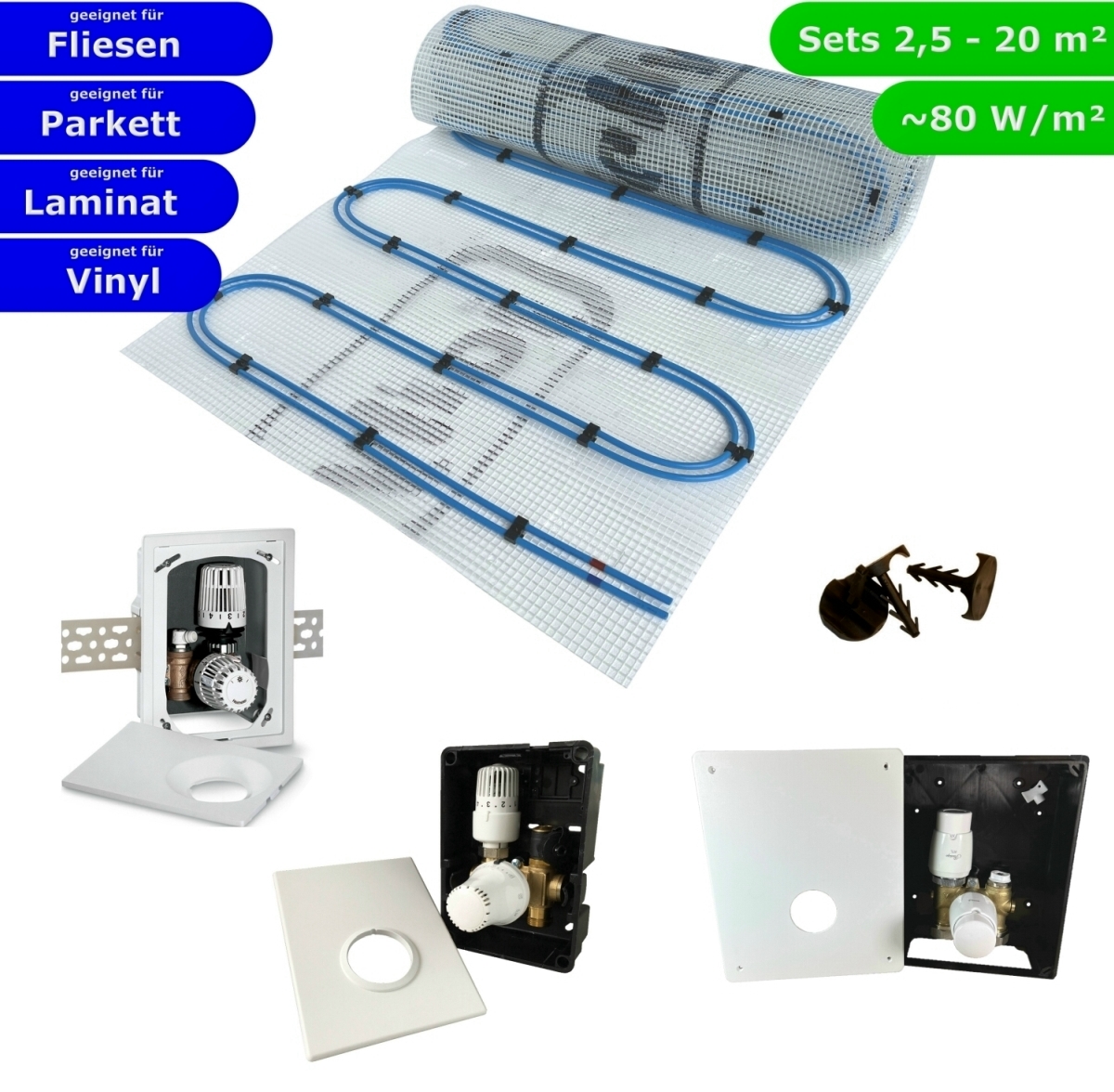

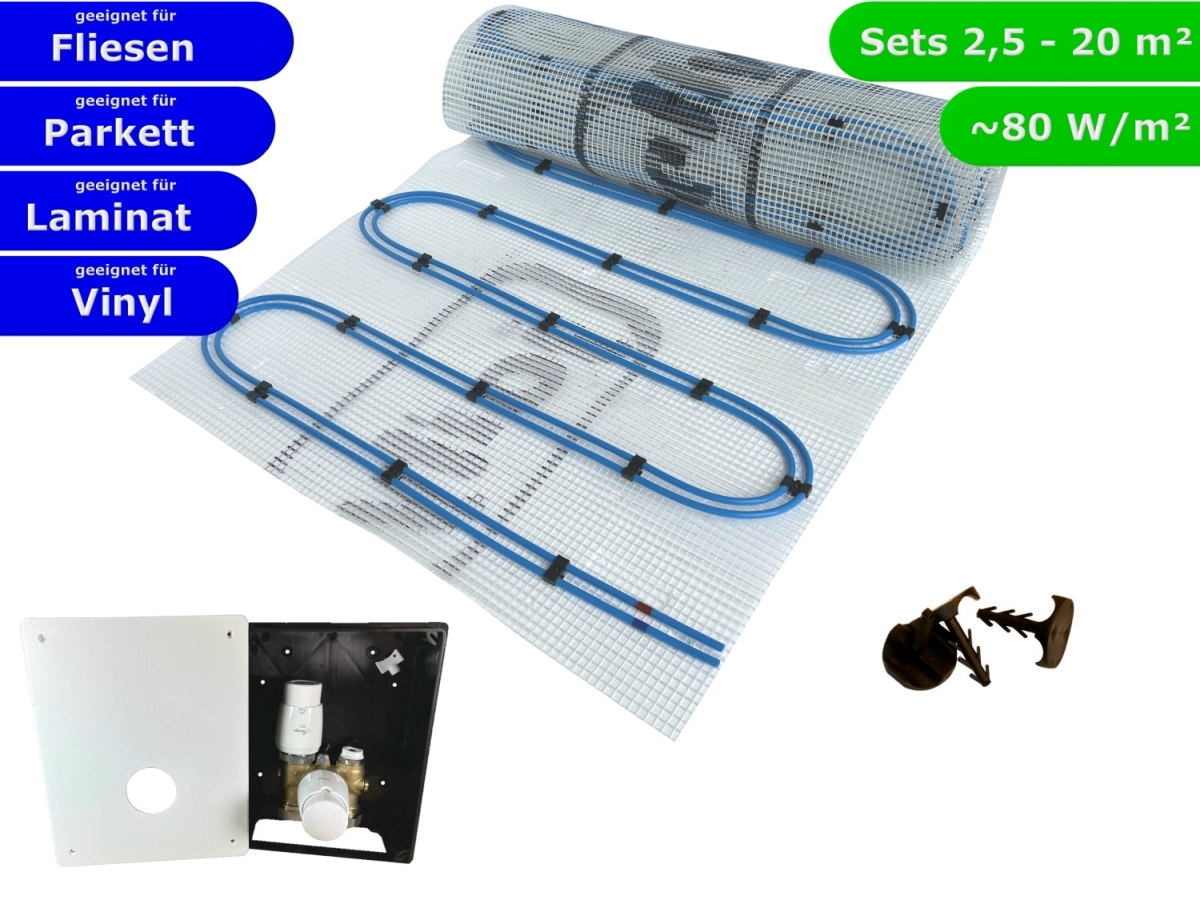

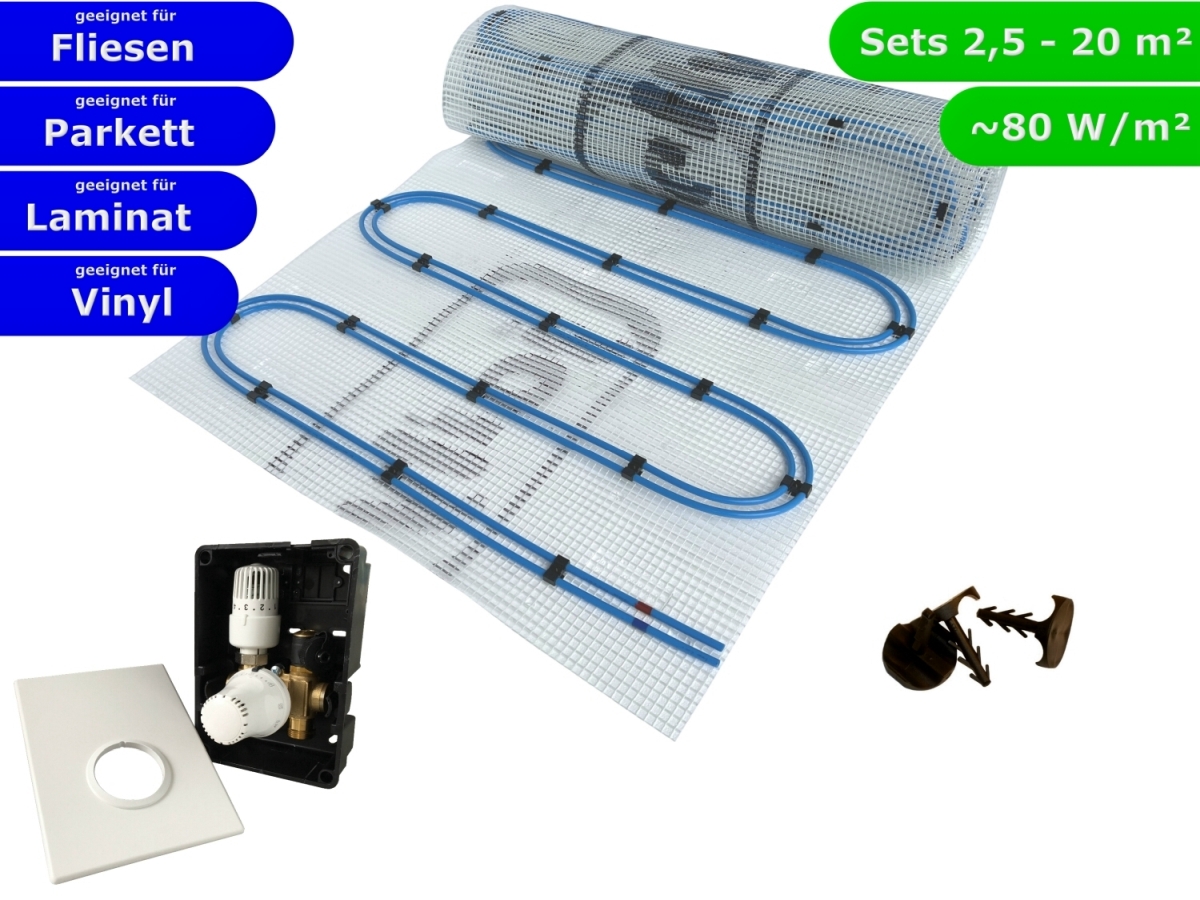

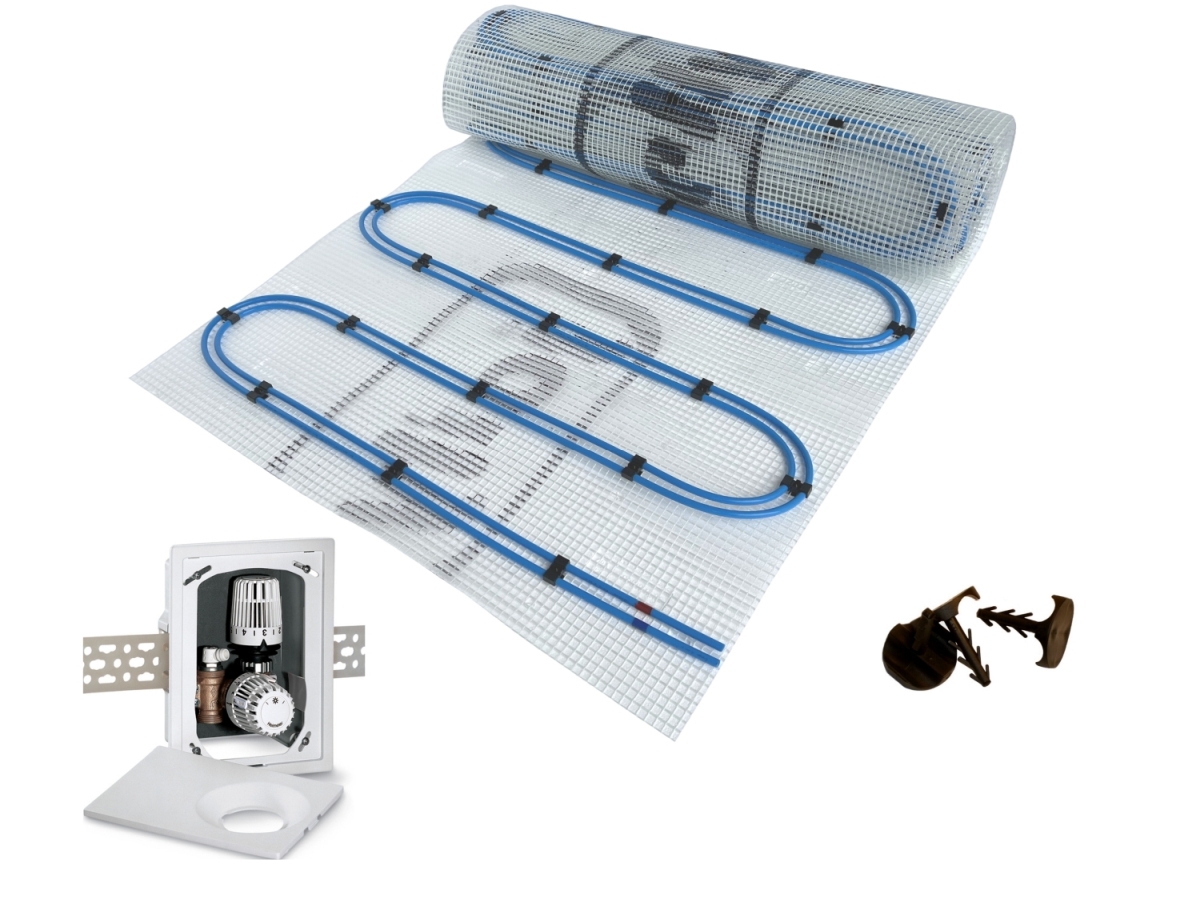

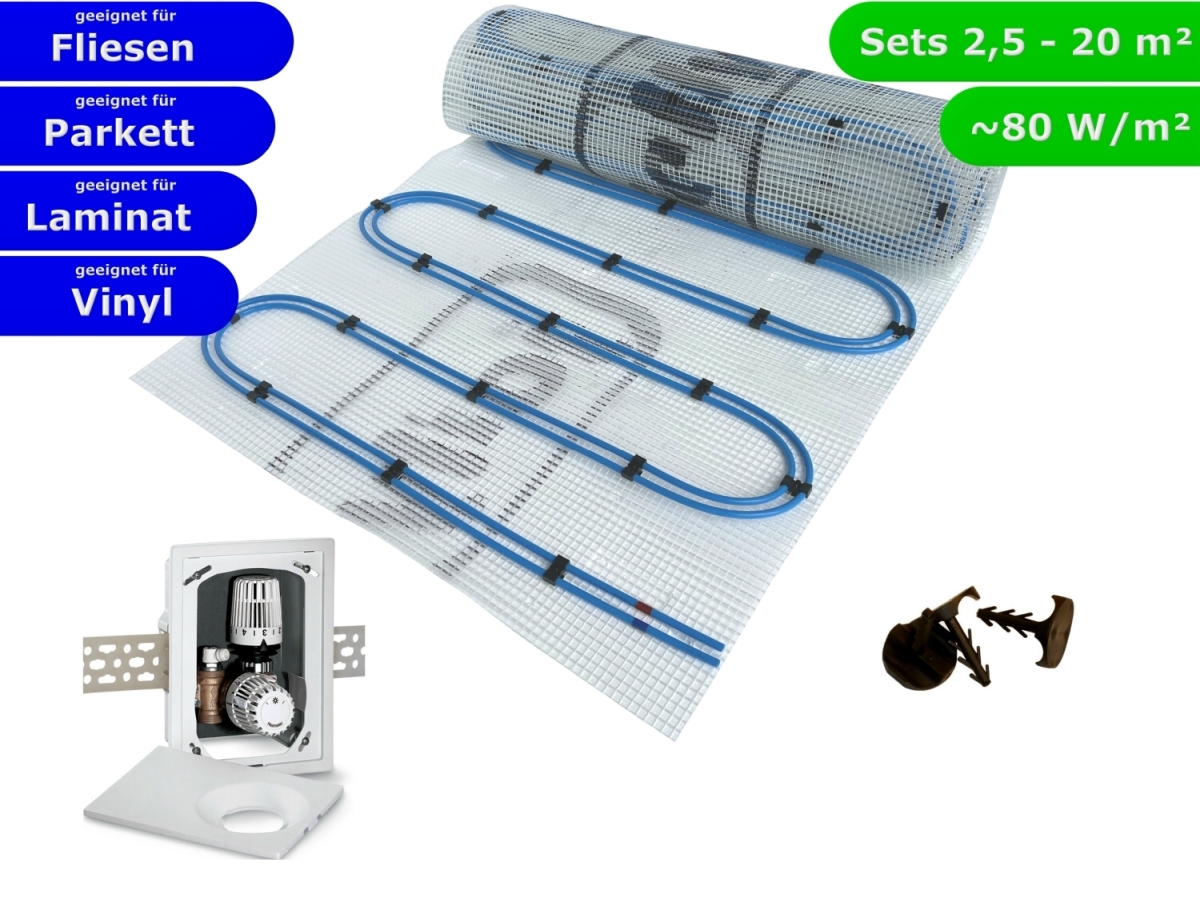

Fußbodenheizung Komplett Set Wasser 8mm Doppelrohr Dünnbett Matte Thermostat Box

• Größe 2,5 m² = 1 Matte 0,8 x 4,00 m + 2 Stück Anschlussverteiler (2er)
• Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteiler (4er)
• Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteiler (6er)
• Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (4er)
• Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (6er)
• Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (8er)

Jedes Paket enthält zudem Befestigungsdübel um die Matte am Boden zu fixieren (Niederhaltedübel), sowie eine ausführliche Einbauanleitung.

• Mattenbreite: 0,80 m
• Mattenlänge: 4,00 m (2,5 m²-Matte) bzw. 7,50 m (5 m²)
• Rohrverlegeart: mäander
• 5-Schicht Rohr PE-RT mit EVOH Beschichtung, sauerstoffdicht nach DIN4726
• Rohrdimension: 8 x 1 mm
• Heizleistung: ab ca. 400 Watt (ca. 80 - 125 Watt/m² möglich)

ca. Angabe bei 55/30 °C Wassertemperatur ab ca. 80 W/m² und bis zu 125 W/m²

• Größe 2,5 m² = 200 Watt
• Größe 5,0 m² = 400 Watt
• Größe 7,5 m² = 600 Watt
• Größe 10 m² = 800 Watt
• Größe 15 m² = 1200 Watt
• Größe 20 m² = 1600 Watt

• DIN 4726
• DIN Certco
• DIN pr. Euro-Norm 1264-2

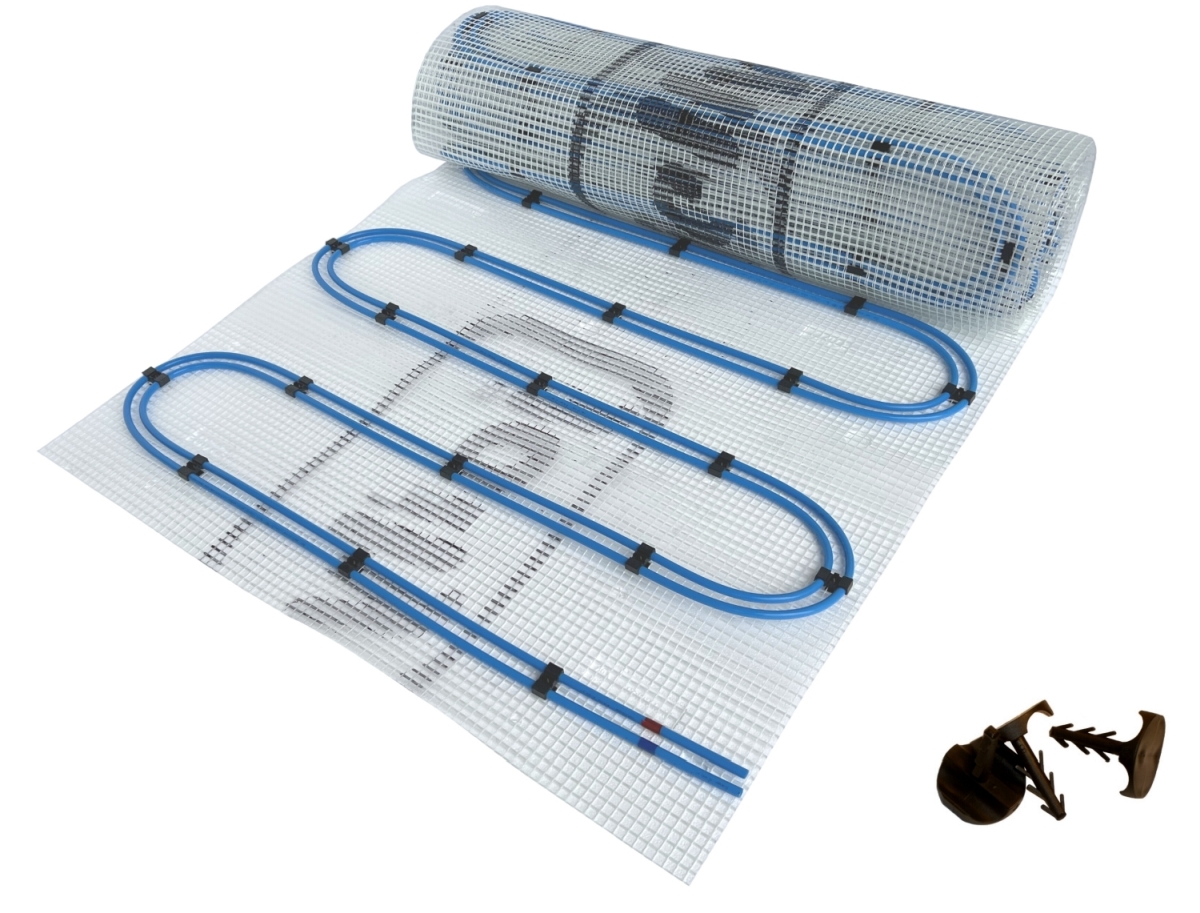

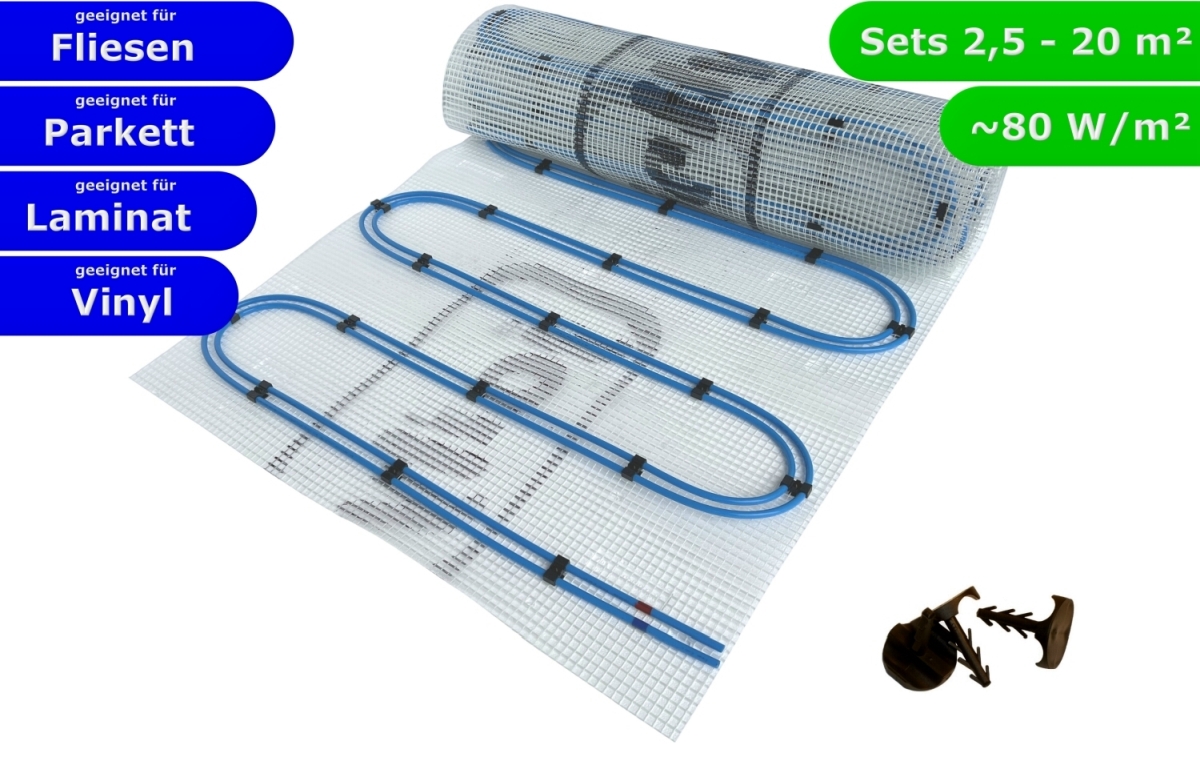

• Doppelrohr Heizung mit 2 Heizrohren vorverlegt auf Matte
• Dünnbett Heizmatte mit nur 8 mm Einbauhöhe
• inkl. Anschlussverteiler
• inkl. Befestigungs- / Niederhaltedübel

Die Heizmatten sind aufgrund der geringen Einbauhöhe für die Renovierung und Sanierung aller Räume in Neu- und Altbauten geeignet und können an jede Warmwasser Zentralheizung angeschlossen werden. Dieses System ist mit jedem Fußbodenbelag kombinierbar, sofern der jeweilige Bodenbelag für Fußbodenheizung geeignet ist.

• sehr leichte und schnelle Verlegung
• sehr schnelle Reaktionszeiten
• sehr schnelle Wärmeentwicklung
• Ideal für die Renovierung / Sanierung
• nur 8 - 10 mm Einbauhöhe
• für alle Räume geeignet
• wartungsfrei
• Energieeinsparung ggü. herkömmlichen Heizsystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (z.B. Öl, Gas, Fernwärme, Wärmepumpe [Luft-Wasser, Sole-Wasser], Festbrennstoffkessel, Solarthermie)
• für alle gängigen Bodenbeläge (Fliese, Holz, Laminat, Parkett, PVC, Vinyl) sofern fußbodenheizungs-tauglich

Die Heizungsrohre einer bzw. mehrerer Matten werden mittels entsprechender Anschlussverteiler an Vor- und Rücklauf (meist parallel zum nächstgelegenen Heizkörper) angeschlossen. Durch die Doppelrohr-Technik (2 Heizkreise pro Matte - 2 Vorläufe und 2 Rückläufe) ist es möglich, die zwei Kreise parallel jedoch in der Wasser-Flussrichtung gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung am Boden zu erreichen. Um dies zu erleichtern sind die Rohre mit farblichen Markierungen versehen.

• Vorläufe sind rot, Rückläufe blau gekennzeichnet
• mehrere Matten werden immer parallel zueinander angeschlossen (nicht miteinander in Reihe verbunden)
• es dürfen nur gleichgroße Mattentypen zusammen verwendet werden
• die Wassertemperatur der Fußbodenheizung sollte über einen Rücklauftemperaturbegrenzer (RTL-Ventil) im Rücklauf reguliert werden

Bei der Kombination von Heizkörpern und Fußbodenheizungen in einer Heizungsanlage ist es aus hydraulischen Gründen oft nicht möglich mehr als 20 m² dieser Fußbodenheizung anzuschließen. Bei einer Fläche über 20m² hinaus, sollte der Anschluss und die Regelung über einen Heizkreisverteiler (ggf. mit Pumpe) erfolgen.

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

• 2,5 m² Matte = 0,80 x 3,10 m; Mattengröße: 0,80 x 4,00 m (beinhaltet bei 2,5; 5 und 7,5m²)
• 5,0 m² Matte = 0,80 x 6,20 m; Mattengröße: 0,80 x 7,50 m (beinhaltet bei 10; 15 und 20m²)

Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.

In diesem Paket sind keine Komponenten zur Raum- und Bodentemperaturregelung enthalten. Diese sind entweder bauseits zu stellen oder Sie wählen eines unserer Komplett-Pakete inkl. Regelung.

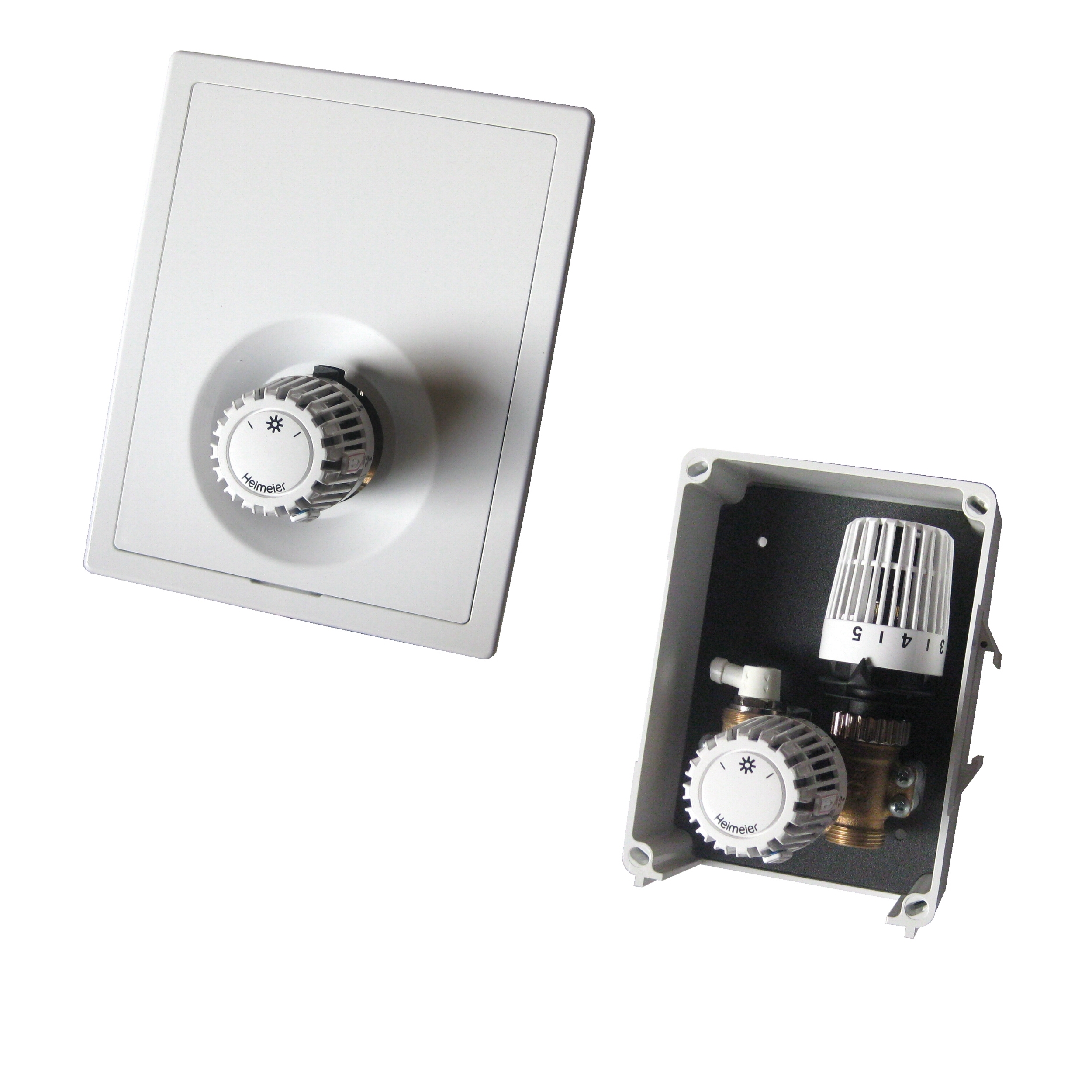

• Thermostatventil und RTL-Ventil im Wandeinbaukasten
• voreinstellbares Ventilunterteil
• weiße Wandblende
• Entlüftungsventil

Bei der Kombination von  Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen Raum- und Rücklauftemperatur-Steuerung einer Fußbodenheizung eingesetzt. Der Thermostatkopf regelt selbstständig die gewünschte Raumtemperatur, während das RTL-Ventil selbstständig und ohne Fremdenergie für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung sorgt. Diese Kombination von Thermostat- und RTL-Ventil macht die Box zur perfekten Einzelraumregelung ohne zusätzliche Fremdenergie. Am voreinstellbaren Ventilunterteil kann, zur Einregulierung des Volumenstroms im Heizkreis, der hydraulische Abgleich nach EnEv erfolgen.

• Einzelraumregelung nach EnEV
• einsetzbar in allen Warmwasser Zentralheizungen, unabhängig der Vorlauftemperatur
• Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• Thermostat-Temperaturbereich 6 - 28 °C - stufenlos einstellbar
• RTL-Temperaturbereich 10 - 50 °C - stufenlos einstellbar
• Skalierung 1 = 10 °C | 2 = 20 °C | 3 = 30 °C | 4 = 40 °C | 5 = 50 °C

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das Regelventil im Rücklauf der Fußbodenheizung eingebaut sein.

• Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen
• Achsabstand 50 mm
• Ventilgehäuse aus korrosionsbeständigem Rotguss
• Niro-Stahlspindel und doppelter O-Ring-Abdichtung
• Entlüftungs-/ Spülventil sowie Absperr-/Regulierspindel
• Maße HxBxT: 183 x 131 x 60 mm
• Thermostat (K-Fühler) Anschlussgewinde M30 x 1,5
• RTL-Thermostat Anschlussgewinde M30 x 1,5
• Tiefenausgleich bis zu 30 mm
• Schrägeinbau-Ausgleich bis zu 6°
• Material Messing / ABS Kunststoff
• Farbe weiß (RAL 9016)

• Thermostatventil und RTL-Ventil im Wandeinbaukasten
• voreinstellbares Ventilunterteil
• weiße Wandblende
• Bauschutzabdeckung
• Entlüftungsventil

Bei der Kombination von  Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen Raum- und Rücklauftemperatur-Steuerung einer Fußbodenheizung eingesetzt. Der Thermostatkopf regelt selbstständig die gewünschte Raumtemperatur, während das RTL-Ventil selbstständig und ohne Fremdenergie für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung sorgt. Diese Kombination von Thermostat- und RTL-Ventil macht die Box zur perfekten Einzelraumregelung ohne zusätzliche Fremdenergie. Am voreinstellbaren Ventilunterteil kann, zur Einregulierung des Volumenstroms im Heizkreis, der hydraulische Abgleich nach EnEv erfolgen.

• Einzelraumregelung nach EnEV
• einsetzbar in allen Warmwasser Zentralheizungen, unabhängig der Vorlauftemperatur
• Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• Thermostat-Temperaturbereich 6 - 28 °C - stufenlos einstellbar
• RTL-Temperaturbereich 10 - 50 °C - stufenlos einstellbar
• Skalierung 1 = 10 °C | 2 = 20 °C | 3 = 30 °C | 4 = 40 °C | 5 = 50 °C

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das Regelventil im Rücklauf der Fußbodenheizung eingebaut sein.

• Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen
• Achsabstand 50 mm
• Maße HxBxT: 211 x 156 x 64 mm
• Tiefenausgleich (zw. Abdeckung und Kasten) bis 23 mm
• Schrägeinbau-Ausgleich bis zu 6°
• Thermostatkopf und RTL-Thermostat Anschlussgewinde M30 x 1,5
• hohe Stellkraft = effektive Regelung auch bei ungünstigen Druckverhältnissen in der Heizungsanlage
• geringe Hysterese = hohe Regelgenauigkeit
• max. Betriebstemperatur 90°C
• max. Betriebsdruck 10 bar (1MPa)
• max. Rohrlänge 100 lfm bei Rohr 16x2mm
• Material Messing / ABS Kunststoff
• Farbe weiß

• Thermostatventil und RTL-Ventil im Wandeinbaukasten
• weiße Wandblende
• Bauschutzabdeckung
• Entlüftungsventil

Bei der Kombination von  Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen Raum- und Rücklauftemperatur-Steuerung einer Fußbodenheizung eingesetzt. Der Thermostatkopf regelt selbstständig die gewünschte Raumtemperatur, während das RTL-Ventil selbstständig und ohne Fremdenergie für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung sorgt. Diese Kombination von Thermostat- und RTL-Ventil macht die Box zur perfekten Einzelraumregelung ohne zusätzliche Fremdenergie.

• Einzelraumregelung nach EnEV
• einsetzbar in allen Warmwasser Zentralheizungen, unabhängig der Vorlauftemperatur
• Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• inkl. Entlüftungsventil
• inkl. 2x Klemmverschraubungen für Verbundrohr 16x2 mm
• Thermostat-Temperaturbereich 6 - 28 °C - stufenlos einstellbar
• RTL-Temperaturbereich 10 - 50 °C - stufenlos einstellbar
• Skalierung 1 = 10 °C | 2 = 20 °C | 3 = 30 °C | 4 = 40 °C | 5 = 50 °C

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das Regelventil im Rücklauf der Fußbodenheizung eingebaut sein.

• Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen
• Achsabstand 50 mm
• Maße HxBxT: 210 x 170 x 76 mm
• max. Betriebstemperatur 90°C
• max. Betriebsdruck 10 bar (1MPa)
• Prüfdruck 1,5 MPa
• KVS-Wert 1,2
• max. Rohrlänge 100 lfm bei Rohr 16x2mm
• RTL-Thermostat Anschlussgewinde M30 x 1,5
• Material Messing / ABS Kunststoff
• Farbe weiß / Oberfläche rau
