LTH-Hanse

Wickelfalzrohre, Lüftungsformteile & Zubehör

In diesem Angebot finden Sie verschiedene Komponenten für runde Lüftungssysteme und Wickelfalzrohre. Wählen Sie einfach die gewünschte Produktart und den passenden Durchmesser über die Varianten-Auswahl aus.

Das Sortiment umfasst unterschiedliche Lüftungsformteile und Zubehörteile für die Zu-, Abluft- und Entlüftungstechnik. Die Bauteile eignen sich für den Einsatz in Wohngebäuden, Gewerbeobjekten, Werkstätten sowie industriellen Lüftungsanlagen.

Verfügbare Produktarten:
  • Wickelfalzrohre
  • Bögen
  • T-Stücke
  • Nippel
  • Muffen
  • Rohrschellen
  • Enddeckel
  • Rückschlagklappen
  • Nippelstutzen mit Gitter
  • Ausblasstutzen

Bitte beachten Sie die jeweilige Varianten-Auswahl für Produktart, Durchmesser, Ausführung und Preis. Die technischen Details der einzelnen Artikel finden Sie weiter unten in der Beschreibung.



1. Bogen 45° gepresst, verzinkt, kurz, mit Lippendichtung

Der kurze 45°-Bogen aus verzinktem Stahlblech ist für Lüftungsanlagen in Gebäuden konzipiert, die auf Spiral- oder Glattrohren basieren. Durch präzise Nahtschweißung wird eine hohe Luftdichtheitsklasse D erreicht, ohne dass zusätzliche Dichtmittel erforderlich sind.

Die integrierte EPDM-Lippendichtung sorgt für eine sichere und luftdichte Verbindung gemäß EN 12237. Dank des kurzen Biegeradius eignet sich der Bogen ideal für Installationen unter abgehängten Decken oder in engen Räumen.


Eigenschaften:


Ød₁ (mm) Ød₂ (mm) Gewicht (kg)
100 62 0.2
125 75 0.3
150 87 0.3
160 92 0.4
200 112 0.5

e (mm) = 36

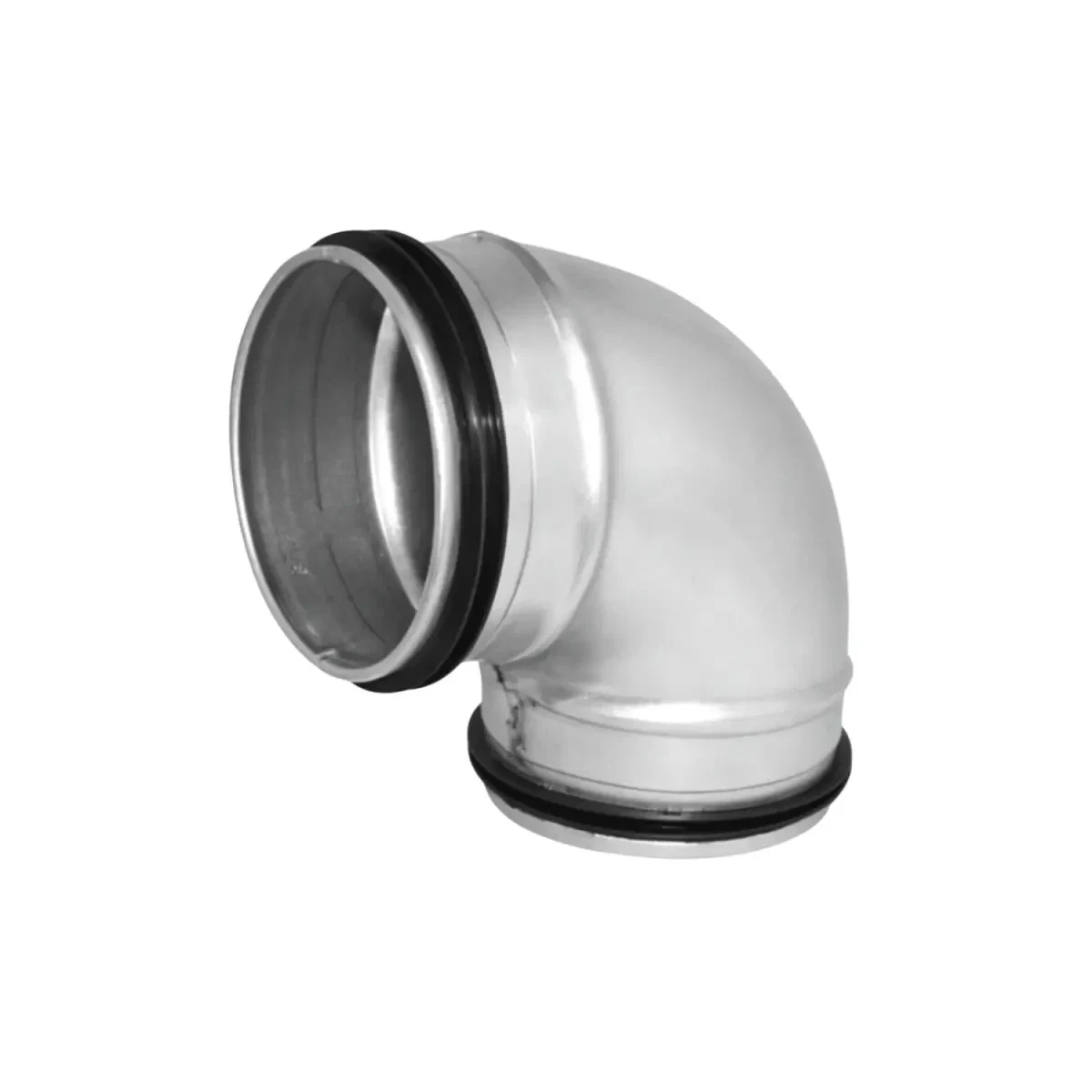

2. Bogen 90° gepresst, verzinkt, kurz, mit Lippendichtung

Der kurze 90°-Bogen aus verzinktem Stahlblech ist speziell für Lüftungsanlagen in Gebäuden ausgelegt, die auf Spiral- oder Glattrohren basieren. Durch präzise Nahtschweißung wird eine hohe Luftdichtheitsklasse D erzielt, ohne dass zusätzliche Dichtmittel erforderlich sind.

Die integrierte EPDM-Lippendichtung gewährleistet eine luftdichte Verbindung gemäß EN 12237. Der kurze Biegeradius ermöglicht eine platzsparende Installation unter abgehängten Decken oder in engen Bereichen.


Eigenschaften:


Ød₁ (mm) Ød₂ (mm) Gewicht (kg)
80 52 0.2
100 62 0.3
125 78 0.4
150 91 0.5
160 97 0.6
200 120 0.8

e (mm) = 36

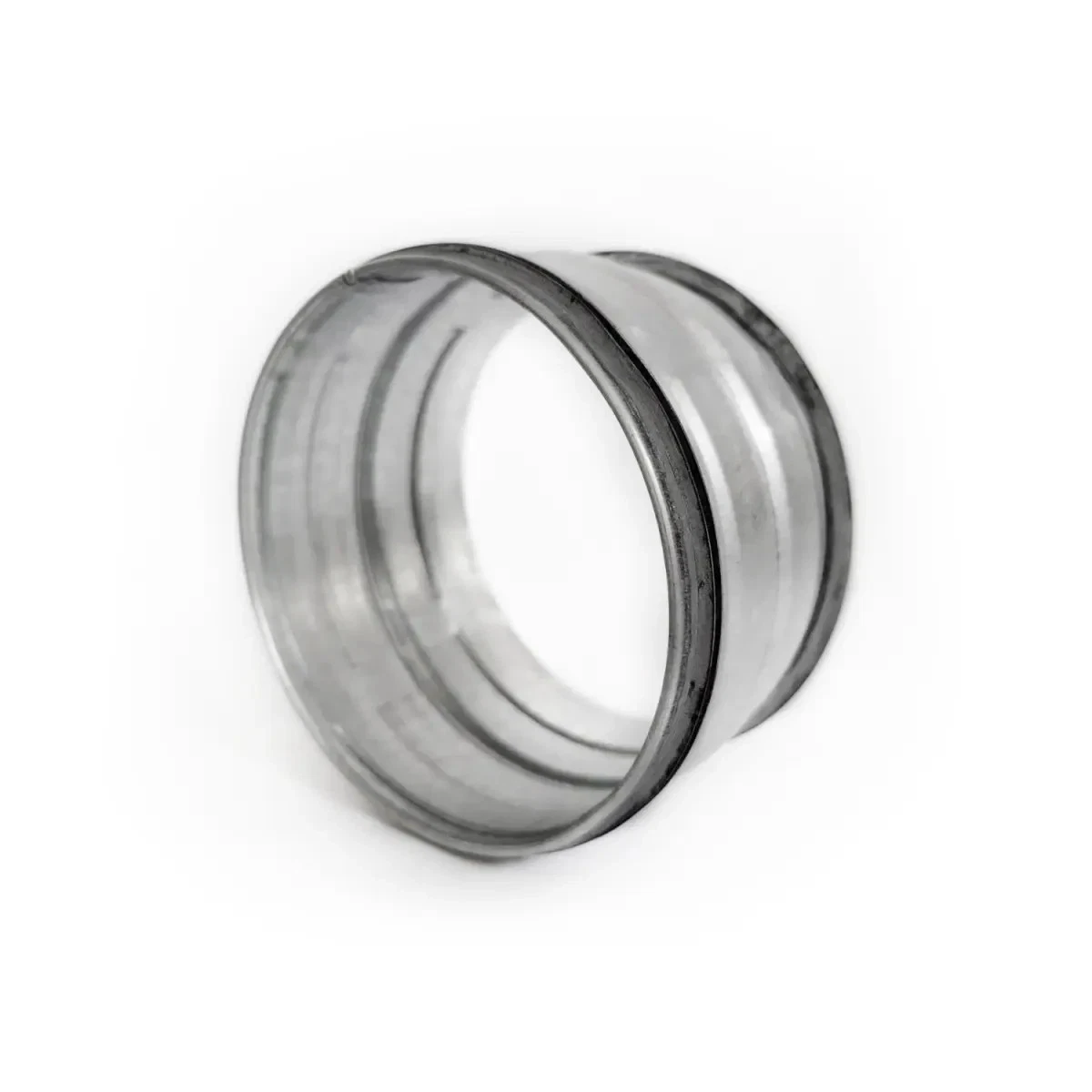

3. Nippel für Wickelfalzrohr mit Lippendichtung – Steckverbindung – Stahl verzinkt

Die Nippel ermöglichen eine einfache und zuverlässige Steckverbindung von Wickelfalzrohren oder glatten Rundrohren mit Innenmuffen. Beide Rohrenden werden bis zum Anschlag in die Mitte des Nippels eingeführt und anschließend mit selbstbohrenden Schrauben oder Nieten befestigt.

Dank der integrierten doppelten EPDM-Lippendichtung erfüllt der Nippel die Anforderungen der Luftdichtheitsklasse D gemäß EN 12237 und sorgt für eine dauerhaft dichte Verbindung – ganz ohne zusätzliche Dichtmittel.

Die Montage erfolgt schnell und unkompliziert – ideal für den Einsatz in Wohnräumen, Büros, Küchen, Sanitärbereichen, Vorratsräumen und ähnlichen Bereichen mit mittlerem Luftvolumen.


Eigenschaften:



Ød (mm) R (mm) Gewicht (kg)
80 8 0.10
100 8 0.12
125 8 0.15
140 8 0.17
150 8 0.18
160 8 0.19
180 8 0.21
200 8 0.24
224 8 0.27
250 8 0.30
280 8 0.35
300 8 0.36
315 8 0.38
355 8 0.58
400 8 0.65


4. Segmentbogen 90° R=1D mit Lippendichtung – verzinkt – Bogen segmentiert

Segmentbogen 90° R=1D mit Lippendichtung – ein hochwertiges Formteil für Lüftungsanlagen in Wohn- und Gewerbegebäuden. Der kurze Radius R = 1D ermöglicht eine kompakte 90°-Richtungsänderung auch bei begrenztem Platz.

In Kombination mit den doppelten EPDM-Lippendichtungen erreicht der Bogen die Luftdichtheitsklasse D gemäß EN 12237 und eignet sich ideal für Lüftungs- und Wärmerückgewinnungssysteme.

Der Anschluss erfolgt durch einfaches Einstecken in das passende Spiralrohr oder glatte Rundrohr.


Eigenschaften:


 Ød1 (mm)   L (mm)   Gewicht (kg)
200 200 1,10
224 224 1,32
250 250 1,63
280 280 2,03
300 300 2,30
315 315 2,50
355 355 3,73
400 400 5,10

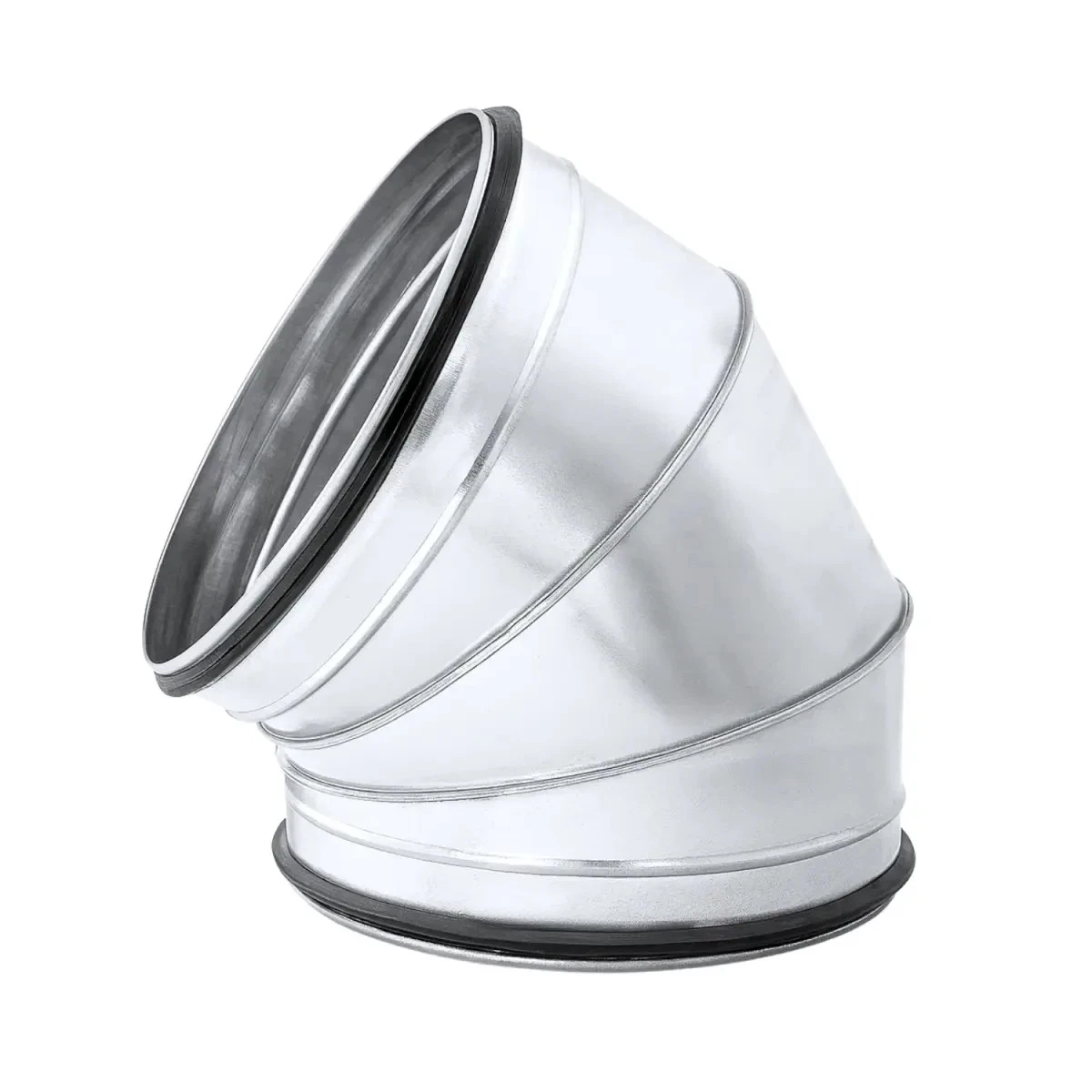

5. Segmentbogen 45° kurz – verzinkt, mit Lippendichtung (EPDM)

Dieser kurze segmentierte Bogen mit 45° Winkel besteht aus verzinktem Stahl und ist für den Einsatz in Lüftungssystemen mit Spiralrohren oder glatten Rundrohren vorgesehen. Die innenseitig versiegelten Falznähte und die doppelte EPDM-Lippendichtung sorgen für eine zuverlässige Abdichtung im Leitungssystem.

Der Kurz-Bogen wird eingesetzt, wenn ein 45°-Winkel auf engem Raum benötigt wird oder eine kompakte Bauform in Lüftungsleitungen erforderlich ist.

Eigenschaften:


 Ød1 (mm)   L (mm)   Gewicht (kg)
200 60 0,50
224 60 0,55
250 65 0,70
280 70 0,90
300 80 1,00
315 85 1,00
355 95 1,20
400 145 1,50



6. Muffe aus verzinktem Stahlblech – zum Verbinden von Formteilen

Diese Muffe dient dem zuverlässigen Verbinden zweier Formteile innerhalb eines Lüftungssystems. Sie besteht aus robustem, verzinktem Stahlblech und eignet sich für vielfältige Anwendungen im Wohn- und Gewerbebau.

Die Ausführung entspricht den Normen DIN EN 12237 und DIN EN 1506 in Dichtheitsklasse D (ATC2) gemäß DIN EN 16798-3.

Die Muffe ist speziell für die Verbindung zwischen zwei Lüftungsformteilen ausgelegt. Die Montage erfolgt einfach und sicher – ideal für eine schnelle Installation vor Ort.


Eigenschaften:

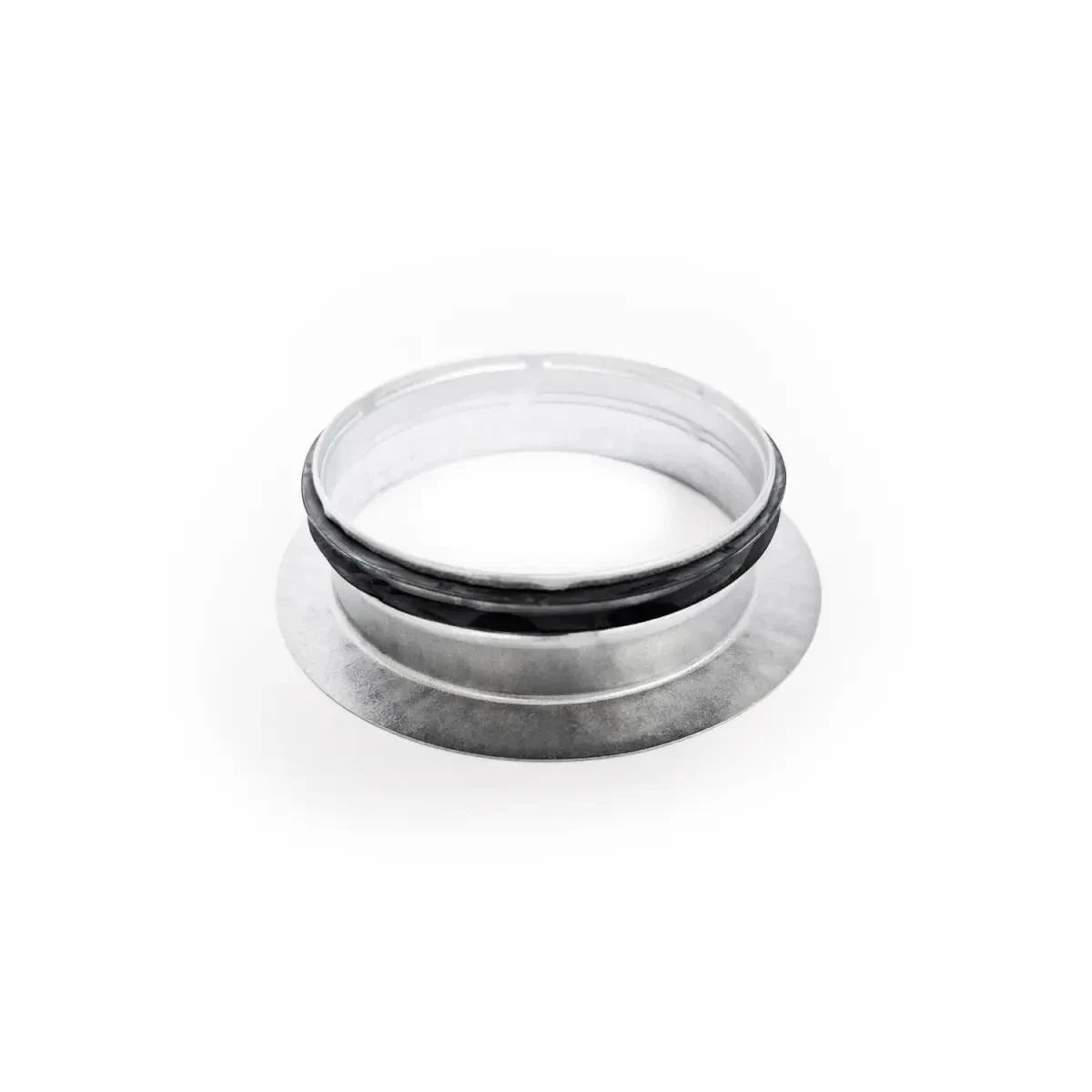

7.Bundkragen ohne Radius aus verzinktem Stahlblech mit Doppellippendichtung

Der Bundkragen ohne Radius aus verzinktem Stahlblech ist nach DIN EN 12237 und DIN EN 1506 gefertigt und erfüllt die Dichtheitsklasse D / ATC2 gemäß DIN EN 16798-3.

Die Steckverbindung verfügt über eine werkseitig vormontierte Doppellippendichtung aus alterungsbeständigem EPDM. Sie ist temperaturbeständig von -30 °C bis +100 °C. Nennweiten von 80 bis 315 mm sind mit einem selbstsichernden Click-System ausgestattet, das eine weitestgehend schraubenlose Montage ermöglicht.

Die Variante ohne Radius ist ideal geeignet für Anwendungen, bei denen der Bundkragen direkt in das Rohr eingesteckt wird. Der breite Bord dient der Befestigung an Bauteilen wie Wand- oder Deckenöffnungen.


Eigenschaften:


8. Wickelfalzrohr aus verzinktem Stahlblech - Lüftungsrohr – 1000 mm Länge

Das Wickelfalzrohr ist ein zentrales Element für moderne Lüftungssysteme in Wohn- und Gewerberäumen. Es eignet sich ideal zur Belüftung von Küchen, Büros, Vorratsräumen, Bädern oder Technikräumen.

Hergestellt aus hochwertigem, verzinktem Stahlblech überzeugt das Rohr durch seine hohe Stabilität, Langlebigkeit und einfache Installation. Die Verbindung erfolgt unkompliziert über passende Rohrverbindungsstücke.

Durch die ansprechende Optik kann das Rohr auch sichtbar verlegt werden – ideal für moderne, industrielle Raumkonzepte. Das Produkt erfüllt die Anforderungen der DIN EN 12237 und DIN EN 1506 (Dichtheitsklasse D) sowie der DIN 24145 bzgl. der Blechstärke. Auch bei höheren statischen Druckbelastungen (+2000 Pa / -750 Pa) bleibt das Rohr zuverlässig dicht.

Erhältlich in verschiedenen Durchmessern (DN 100–400 mm), in Länge: 1 m.

Eigenschaften:


9. Enddeckel verzinkt – mit EPDM-Lippendichtung

Dieser verzinkte Enddeckel ist für Lüftungssysteme mit Spiralrohren ausgelegt. Die integrierte EPDM-Lippendichtung ermöglicht eine luftdichte Verbindung gemäß Klasse D nach EN 12237. Die Bauform sorgt dafür, dass der Enddeckel sicher im Rohr sitzt und den Leitungsabschluss zuverlässig abdichtet.

Der Enddeckel dient zum luftdichten Verschließen von Rundkanälen und Spiralrohren, beispielsweise am Leitungsende oder bei nicht verwendeten Abzweigen.

Eigenschaften:


Installationshinweis:

Der Enddeckel wird direkt in das Rohr eingeschoben. Die EPDM-Doppeldichtung sorgt für eine luftdichte Verbindung. Der verlängerte Rand ermöglicht das Verschrauben, ohne die Dichtung zu beschädigen.



 Ød1 (mm)   Gewicht (kg)
140 0,10
150 0,20
160 0,20
180 0,30
200 0,30
224 0,30
250 0,60
280 0,60
300 0,70
315 0,90
355 1,20
400 1,20

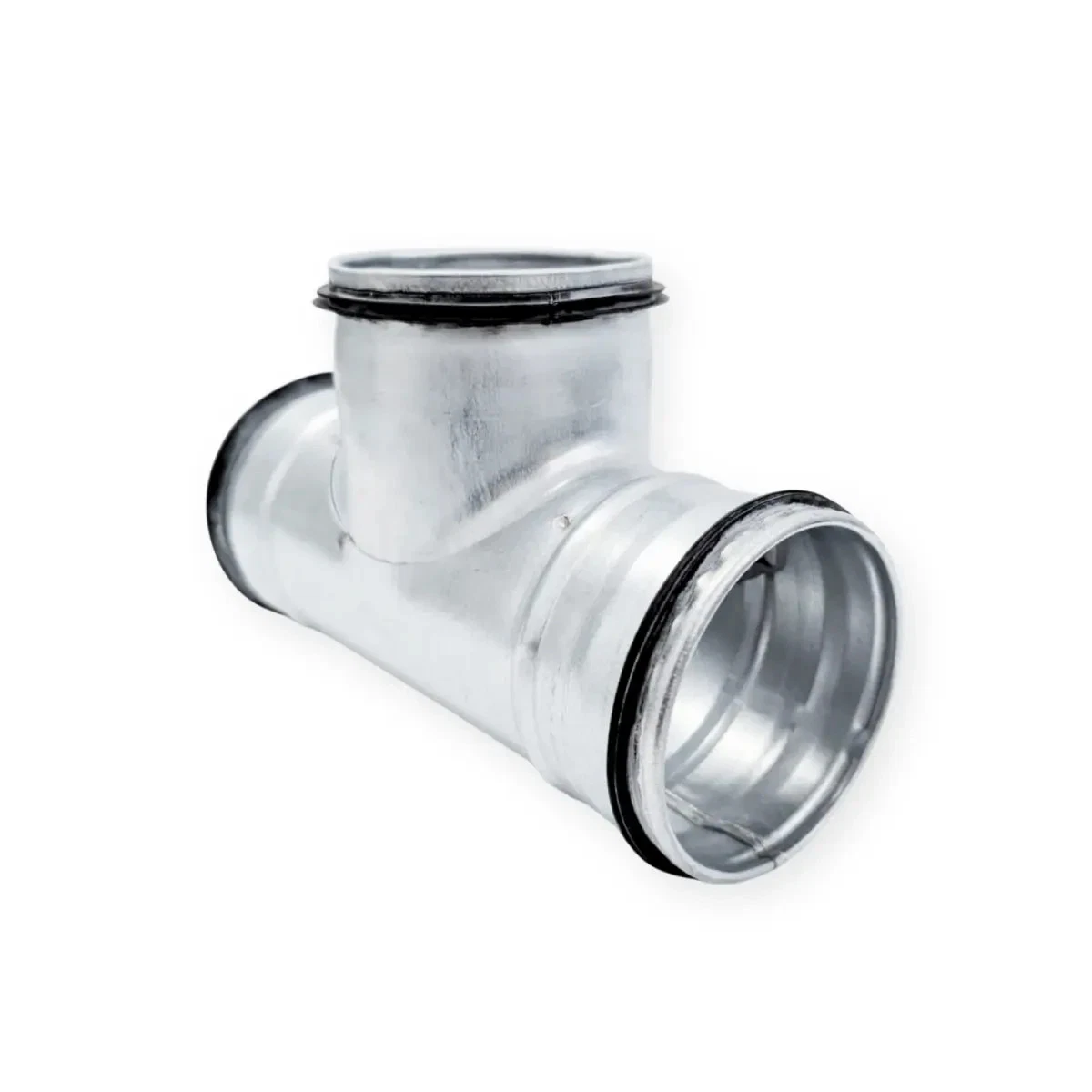

10. T-Stück 90° gleichschenklig für Wickelfalzrohr mit Lippendichtung – 90-Grad-Abzweigung, verzinktes Stahlblech

Das T-Stück 90° gleichschenklig, ist ein Formteil für runde Lüftungsleitungen und Wickelfalzrohre. Es ermöglicht die einfache Verbindung von drei Kanälen gleicher Nennweite in einem Winkel von 90°. Die Ausführung mit EPDM-Lippendichtung sorgt für eine luftdichte Verbindung ohne zusätzlichen Dichtstoff.

Das T-Stück wird aus verzinktem Stahlblech gefertigt und besitzt Nahtschweißnähte, die eine hohe Stabilität gewährleisten. Es erfüllt die Luftdichtheitsklasse D gemäß EN 12237 und trägt so zu einem effizienten Betrieb von Lüftungsanlagen bei.


Eigenschaften:

 Ød1 (mm)    Ød3 (mm)   L (mm)  H (mm)  Gewicht (kg)
80 80 126 52 0,3
100 100 126 65 0.45
125 125 155 83 0,63
150 150 204 95 0,75
160 160 229 105 0,85
180 180 245 95 1,30
200 200 292 125 1,28
224 224 290 137 1,65
250 250 368 150 2,00
315 315 428 182 2,80
355 355 420 183 2,65
400 400 520 225 5,00
450 450 530 265 4,29

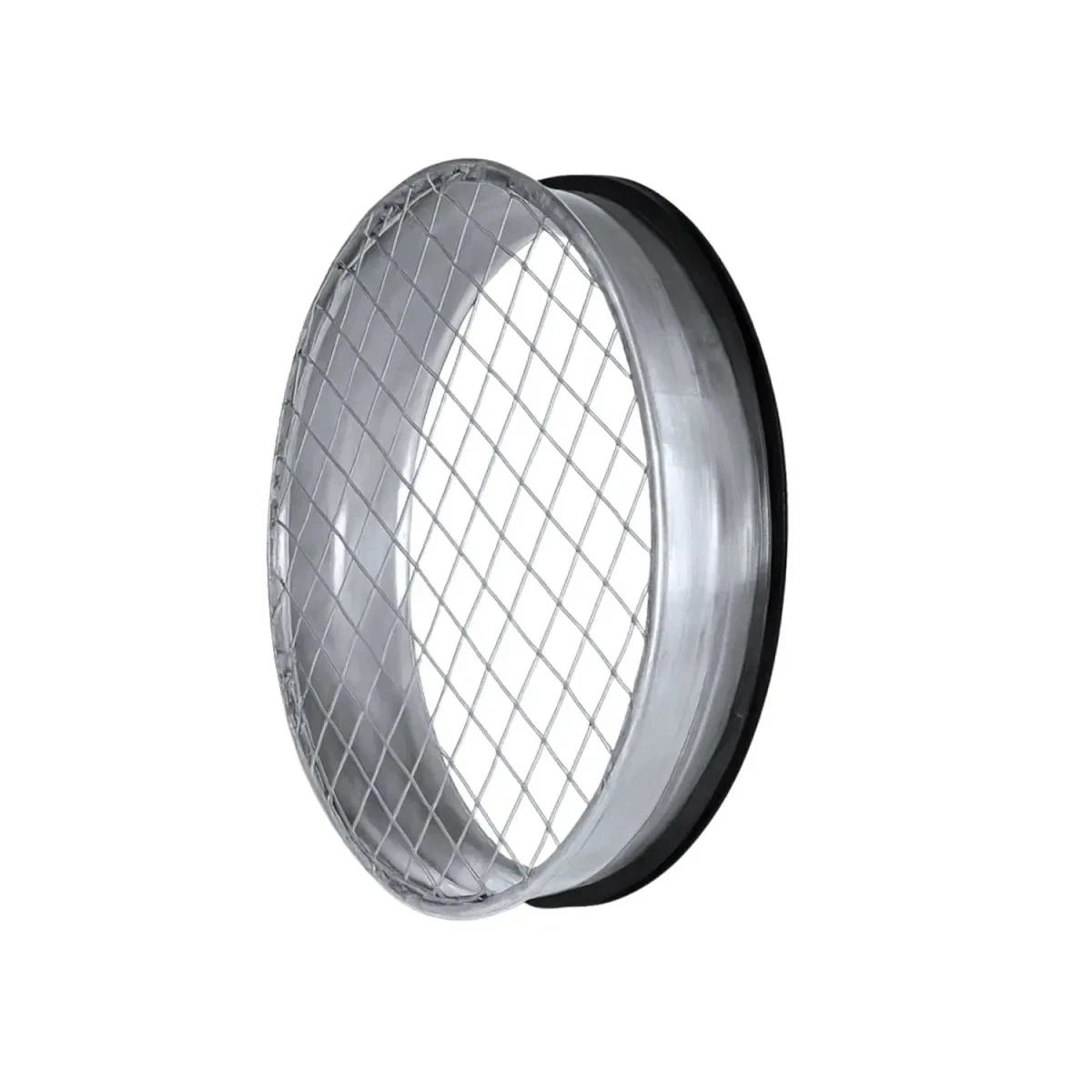

11. Nippelstutzen mit Gitter und Lippendichtung – verzinkter Stutzen für Wickelfalzrohre

Nippelstutzen mit Gitter und Lippendichtung aus verzinktem Stahlblech für runde Lüftungsleitungen. Der Anschlussstutzen wird direkt in glatte oder spiralgefalzte Lüftungsrohre eingeschoben. Das integrierte Gitter (Maschenweite 12,7 x 12,7 mm) schützt den Luftauslass zuverlässig vor Laub, größeren Insekten, Vögeln oder grobem Schmutz.

Der Stutzen dient als Abschluss oder seitlicher Abgang in Lüftungsrohren und verhindert das Eindringen von Fremdkörpern bei gleichzeitiger Beibehaltung eines geringen Strömungswiderstands.


Eigenschaften:



 Ød1 (mm)   e (mm)
80 30-36
100 30-3630-3630-36
110 30-36
125 30-36
140 30-36
150 30-36
160 30-36
180 30-36
200 30-36
224 30-36
250 30-36
280 30-36
300 30-36
315 30-36
355 50-55
400 50-55


12. Wickelfalzrohrschelle 2-teilig mit Schalldämmeinlage und Kombimutter M8/M10

Die zweiteilige Wickelfalzrohrschelle mit Schalldämmeinlage und Kombimutter M8/M10 eignet sich zur sicheren und schallgedämmten Befestigung von Lüftungsrohren an Wand oder Decke.

Die Montageschelle ist speziell für Wickelfalzrohre mit einem Durchmesser von 80 bis 500 mm konzipiert. Eine Seite der Rundschelle ist mit einem praktischen Schnappverschluss ausgestattet, der die Montage erleichtert und Zeit spart – besonders bei Überkopfarbeiten. Das integrierte Schalldämmelement reduziert Körperschallübertragung und sorgt für einen leiseren Betrieb der Lüftungsanlage.

Die Schelle wird mit einem Befestigungslaschenpaar geliefert, das bei Nenngrößen bis DN 400 in Aufhängeringe eingeklinkt werden kann. Die Montage erfolgt mittels Gewindestange oder Stiftschraube mit Kombimutter M8/M10 (nach DIN 12237).


Eigenschaften:

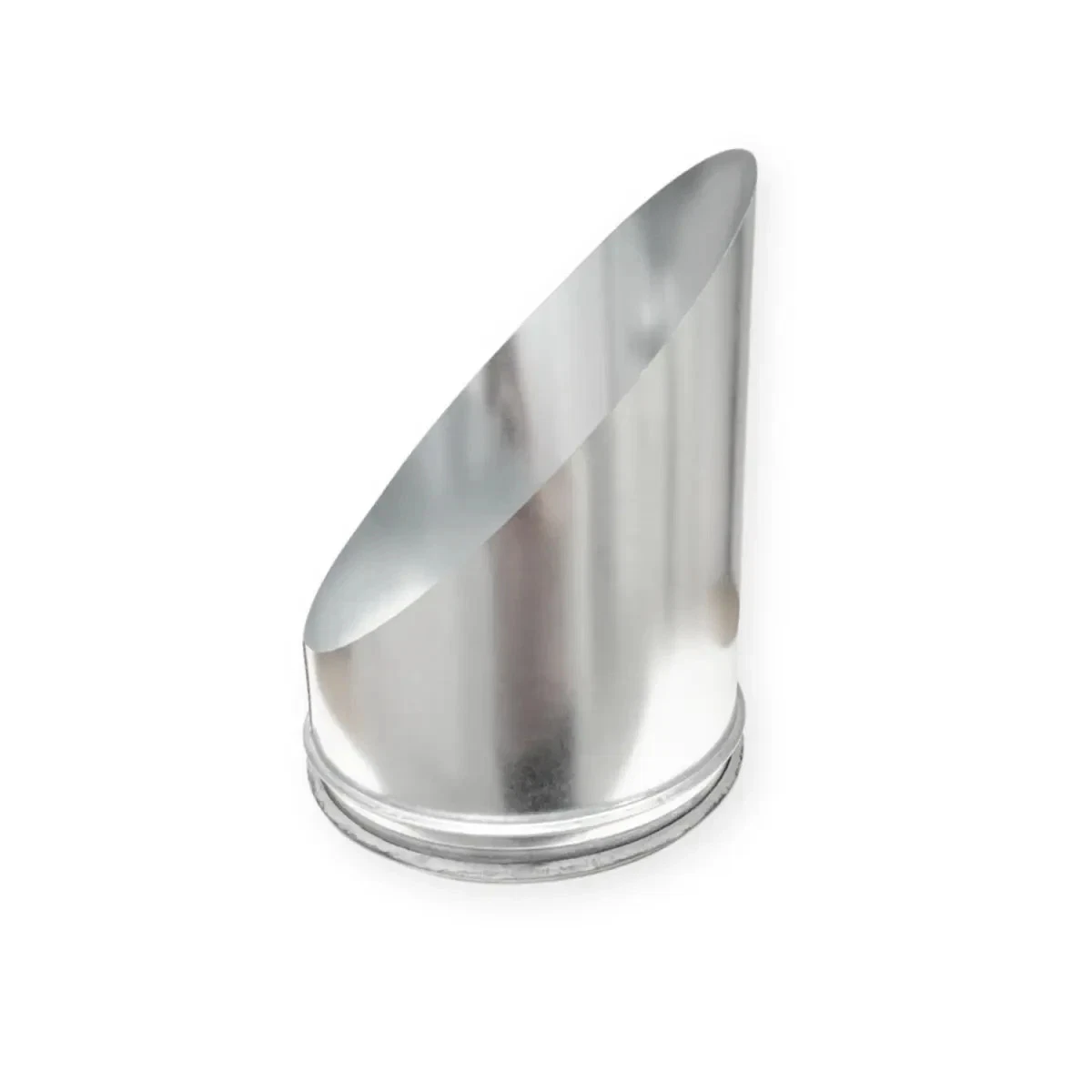

13. Ausblasstutzen 45° mit Gitter und Lippendichtung für Wickelfalzrohr – verzinktes Stahlblech

Der Ausblasstutzen 45° mit Gitter und Lippendichtung ist ein praktisches Zubehörteil für Wickelfalzrohre. Er ermöglicht einen seitlichen Luftauslass in Lüftungsanlagen und wird direkt in das Wickelfalzrohr-System integriert.

Das integrierte Maschengewebe (12,7 x 12,7 mm) dient als Schutz vor Fremdkörpern, während die EPDM-GASK-Doppellippendichtung für eine luftdichte Verbindung sorgt. Der Winkelabgang ist auf 45° ausgelegt und mit einem Tropfschutz versehen.

Zusätzlich erfüllt der Ausblasstutzen die Anforderungen an den Feuerwiderstand E600 120 (ho) S1500 und ist damit auch für den Einsatz in Einraum-Rauchabzugssystemen und gemischten Doppelfunktionssystemen geeignet. Schweißpunkte und Verbindungsstellen sind mit hitzebeständigem Dichtungsmittel abgedichtet.


Eigenschaften:



 Ød1 (mm)   L (mm)   Gewicht (kg)
100 20 0,27
125 30 0,39
140 30 0,45
150 30 0,49
160 30 0,55
180 30 0,64
200 30 0,74
224 30 0,88
250 60 1,18
280 60 1,39
300 60 1,55
315 60 1,69
355 60 2,02
400 60 2,42


14. Rückschlagklappe rund mit Dichtung – Luftdichtheitsklasse D für Wickelfalzrohr verzinkt

Runde Rückschlagklappe mit Dichtung für Lüftungskanalsysteme mit hohen Anforderungen an die Luftdichtheit. Die Klappe ist für Systeme der Luftdichtheitsklasse D gemäß EN 12237 ausgelegt.

Die Rückschlagklappe ermöglicht den Luftstrom nur in eine Richtung und verhindert zuverlässig einen Rückstrom der Luft im Lüftungssystem. Sie wird häufig vor Lufteinlässen oder Luftauslassgeräten eingesetzt, um unerwünschten Luftstrom zu vermeiden.

Der geteilte Klappenverschluss erreicht gemäß EN 1751:2002 annähernd die Luftdichtheitsklasse 2, ohne die Anforderungen vollständig zu erfüllen.

Die beiden Verschlussklappen bestehen aus leichtem Aluminiumblech und sind an einer stabilen Stahlachse befestigt. Integrierte Federn sorgen dafür, dass die Klappen bei fehlendem Luftstrom automatisch geschlossen bleiben.

Das Gehäuse besteht aus verzinktem Stahlblech und ist für den Einsatz in Lüftungs- und Klimaanlagen geeignet.


Eigenschaften:


 Ød1 (mm)  L (mm)  Gewicht (kg)
80 130 0,2
100 130 0,2
125 130 0,3
150 130 0,4
160 130 0,4
180 130 0,4
200 130 0,5
250 190 0,8
300 190 0,9
315 190 1,0
355 270 1,5
400 270 1,7



Warn- und Sicherheitshinweise:

  • Kanten aus Metall können scharf sein. Geeignete Schutzhandschuhe verwenden.
  • Produkt vor der Montage auf Beschädigungen prüfen.
  • Nur für den vorgesehenen Einsatz in Lüftungs- und Luftleitungssystemen verwenden.
  • Montage und Installation sollten fachgerecht erfolgen.
  • Passende Nennweiten beachten.

    • Hinweis: Einbau und Anschluss nur durch Fachpersonal.
