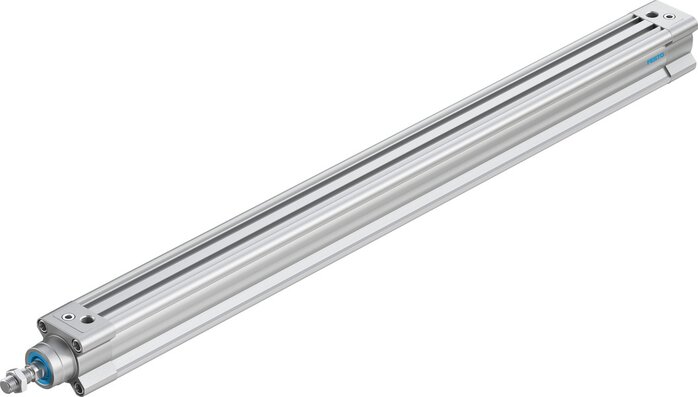

DSBC-32-500-PPVA-N3 (1376433) Normzylinder Hub:500mm Kolben-Durchmesser:32 mm
- Hub: 500 mm
- Kolben-Durchmesser: 32 mm
- Kolbenstangengewinde: M10x1,25
- Dämpfung: PPV: pneumatische Dämpfung beidseitig einstellbar
- Einbaulage: beliebig
- Entspricht Norm: ISO 15552
- Kolbenstangenende: Außengewinde
- Konstruktiver Aufbau: KolbenKolbenstangeProfilrohr
- Positionserkennung: für Näherungsschalter
- Varianten: einseitige Kolbenstange
- Betriebsdruck: 0,6 bis 12 bar
- Funktionsweise: doppeltwirkend
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Umgebungstemperatur: -20 bis 80 °C
- Aufprallenergie in den Endlagen: 0,4 J
- Dämpfungslänge: 17 mm
- Theoretische Kraft bei 6 bar, Rücklauf: 415 N
- Theoretische Kraft bei 6 bar, Vorlauf: 483 N
- Bewegte Masse bei 0 mm Hub: 110 g
- Gewichtszuschlag pro 10 mm Hub: 27 g
- Grundgewicht bei 0 mm Hub: 465 g
- Zuschlag bewegte Masse pro 10 mm Hub: 9 g
- Befestigungsart: mit Innengewindemit Zubehörwahlweise:
- Pneumatischer Anschluss: G1/8
- Werkstoffhinweis: RoHS konform
- Werkstoff Deckel: Alu-Druckguss, beschichtet
- Werkstoff Kolbendichtung: TPE-U(PU)
- Werkstoff Kolben: Aluminium-Knetlegierung
- Werkstoff Kolbenstange: hochlegierter Stahl
- Werkstoff Kolbenstangen-Dichtabstreifer: TPE-U(PU)
- Werkstoff Pufferdichtung: TPE-U(PU)
- Werkstoff Pufferkolben: POM
- Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
- Werkstoff Mutter: Stahl verzinkt
- Werkstoff Lager: POM
- Werkstoff Bundschraube: Stahl verzinkt
