Beschreibung

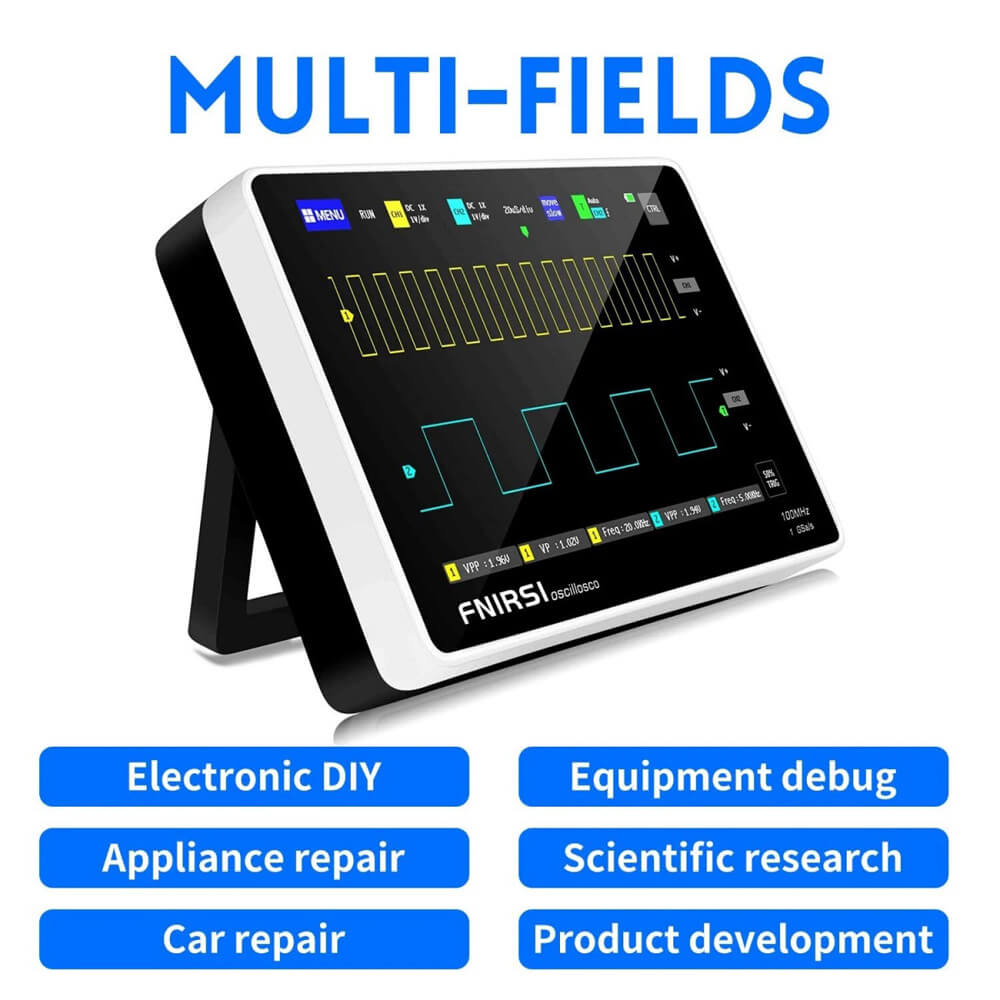

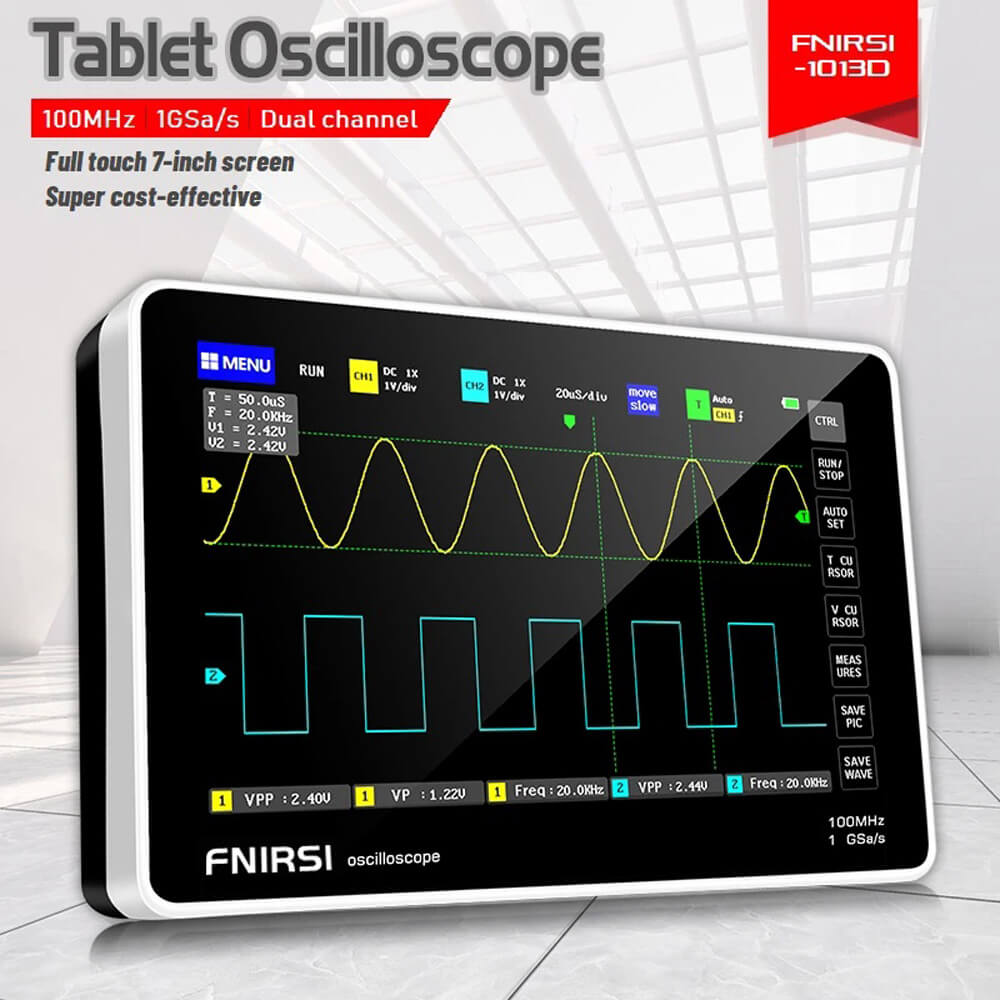

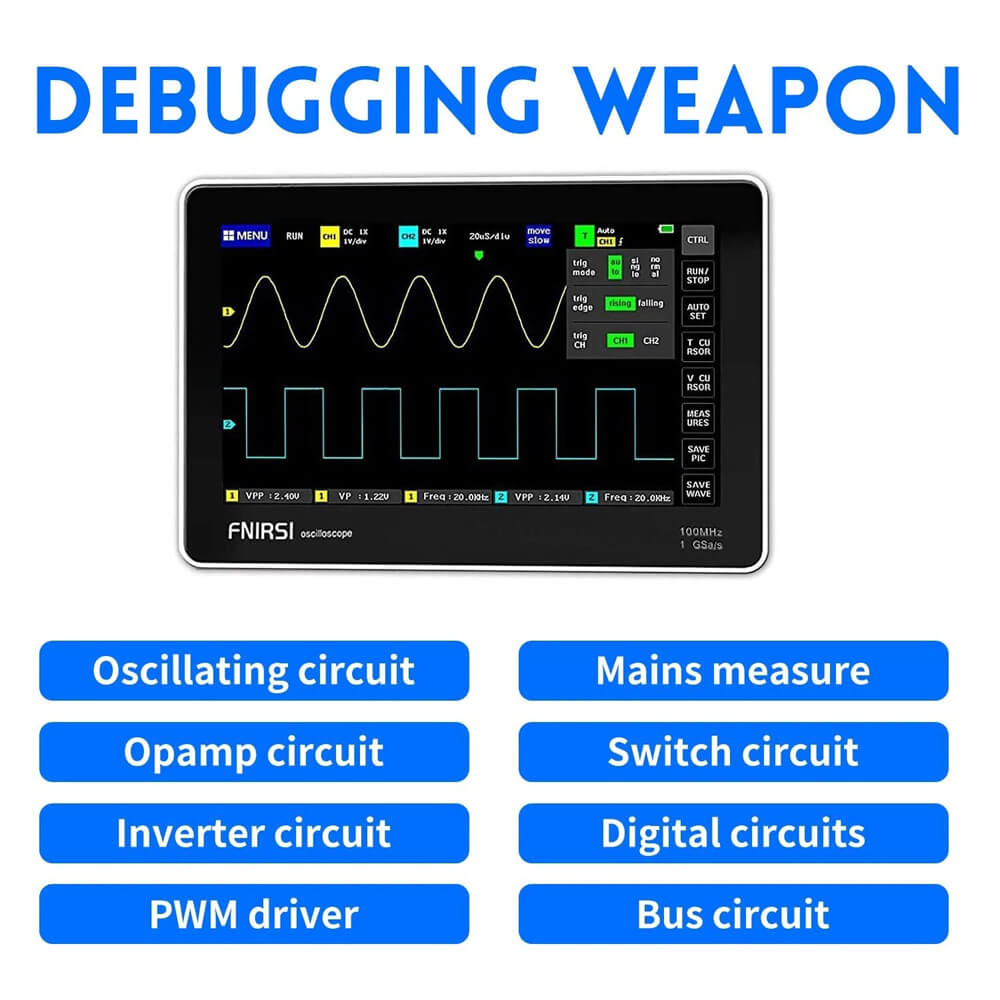

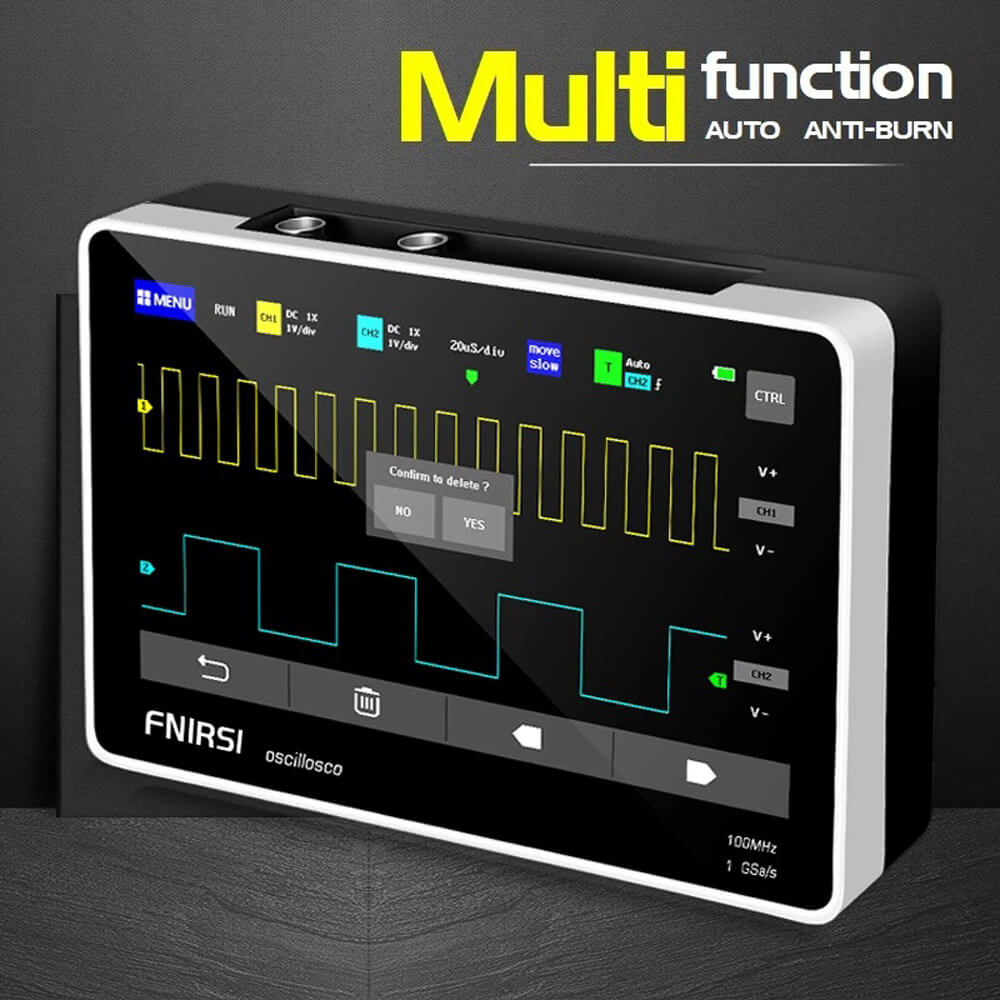

Das FNIRSl-1013D ist ein voll ausgestattetes, äußerst praktisches und kostengünstiges Zweikanal-Flachbildschirm-Oszilloskop, das von FNIRSl für die Wartungs- und Forschungs- und Entwicklungsbranche auf den Markt gebracht wurde.

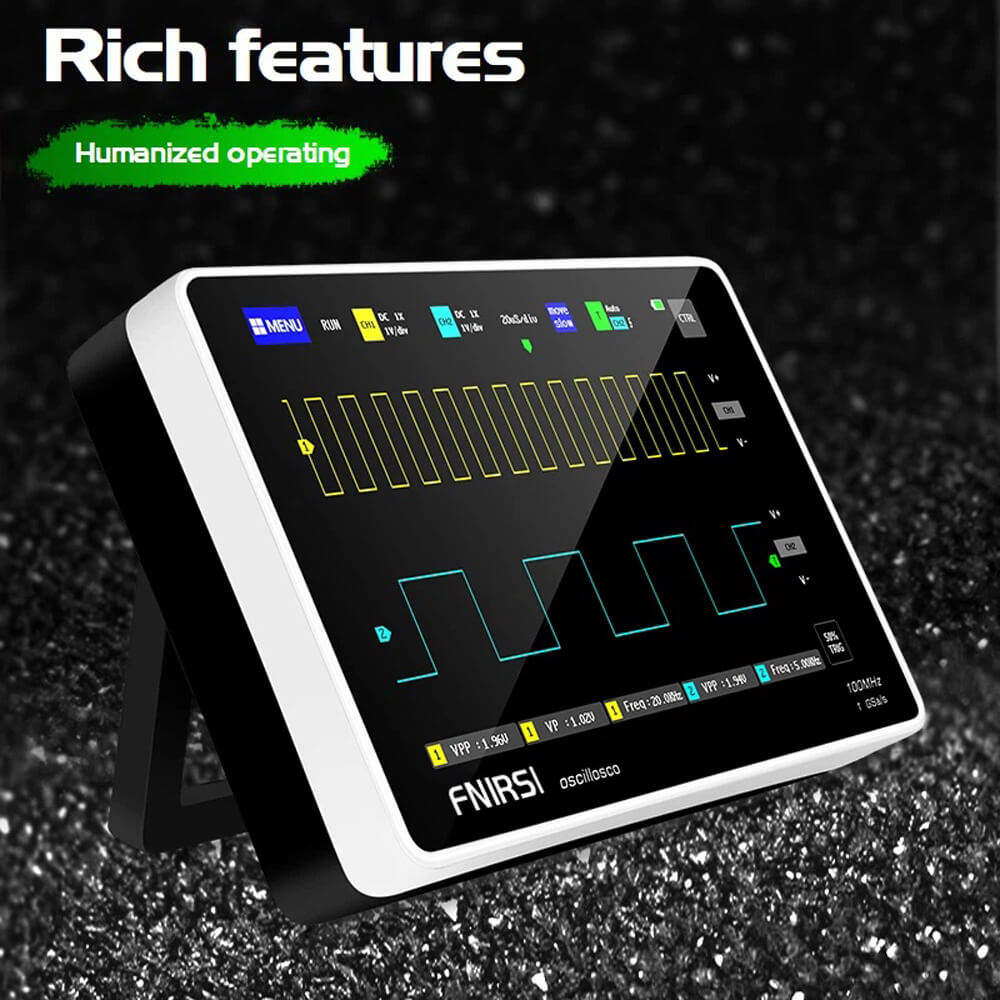

Merkmale:

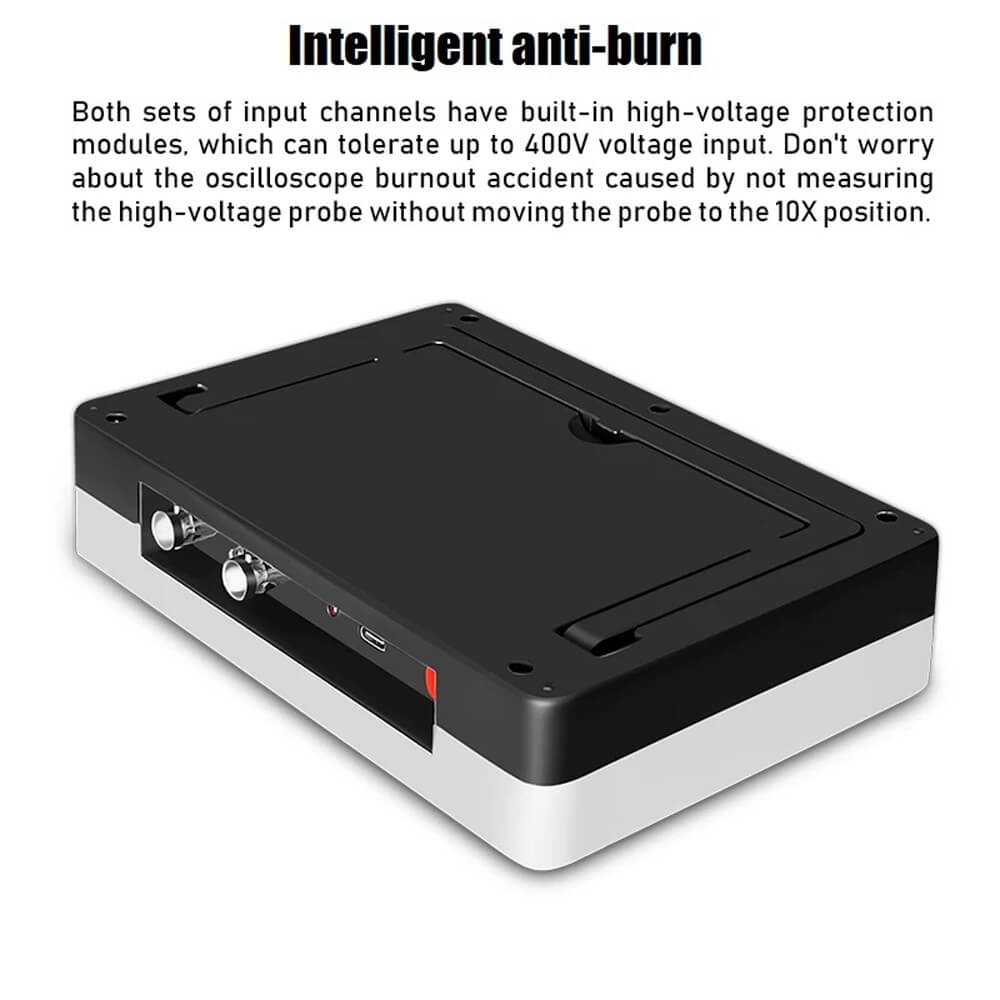

- Intelligenter Brandschutz, 1X hält einer Spannungsfestigkeit von bis zu 400 V stand.
100 MHz analoge Bandbreite bei einer Abtastrate von 1 GSa/s (1X = 5 MHz, 10X = 100 MHz).

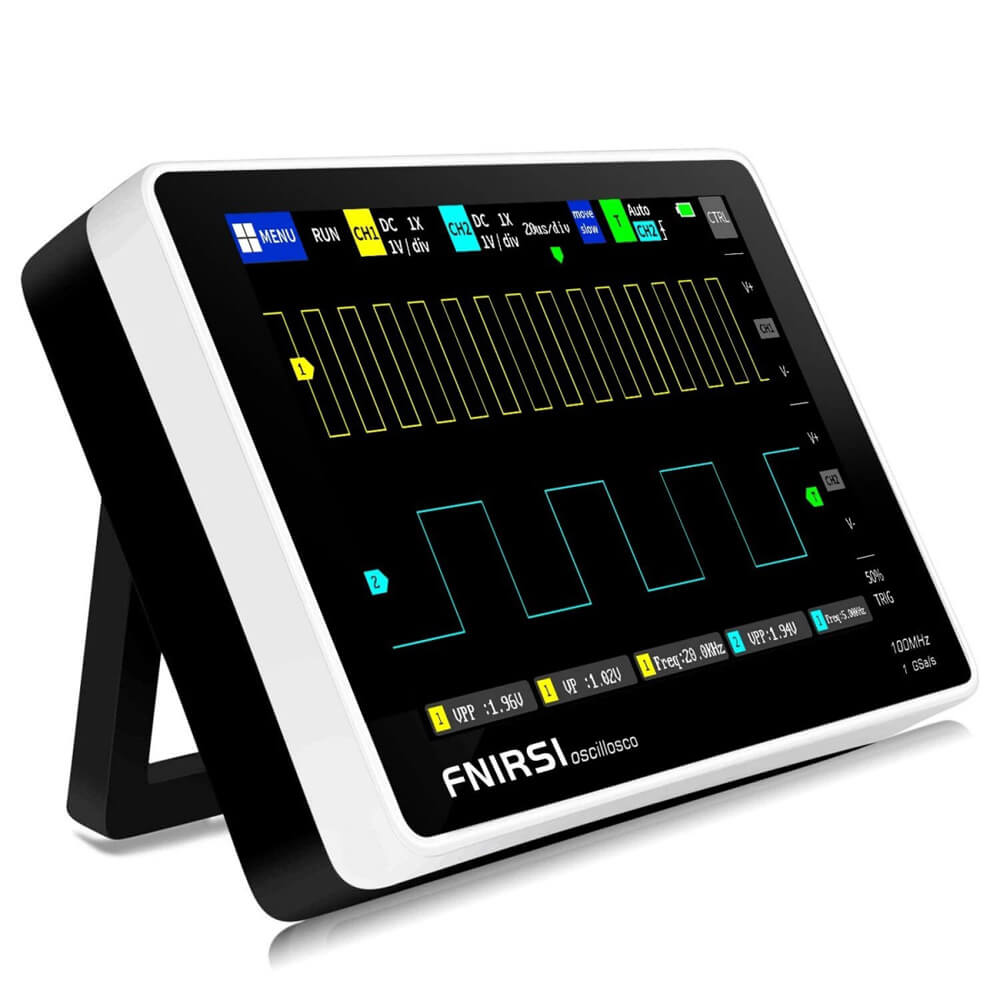

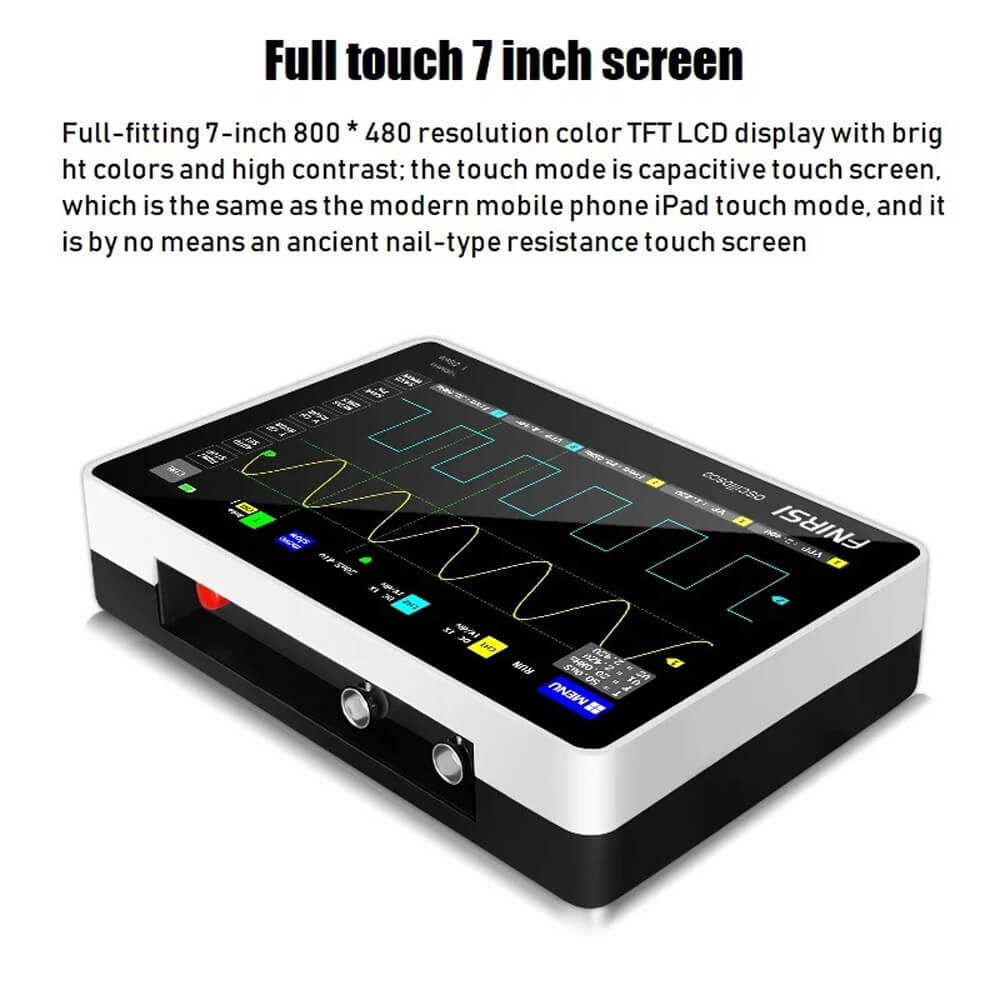

Vollständig integriertes 7-Zoll-TFT-LCD-Farbdisplay mit einer Auflösung von 800 × 480, hellen Farben und hohem Kontrast.
- Kapazitiver Touchscreen, ähnlich wie bei modernen mobilen Tablets, kein resistiver Touchscreen mit veralteter Nagelbedienung.
Hoher Messspannungsbereich, 1X kann 0 bis 40 V messen, 10X kann 0 bis 400 V messen, 100X kann 0 bis 4000 V messen.
- Messung von bis zu 12 Parametern: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequenz, Duty+, Duty-, Zeit+, Zeit-, Periode.
Cursor-Messfunktion, mit der sich Periode, Frequenz und Spannung bequem manuell messen lassen.
- Vollständige Triggerfunktion (einmalig, normal, automatisch).
- Die Wellenformanzeige (Pause-Funktion) kann jederzeit eingefroren werden.
Ausgestattet mit hocheffizienter Ein-Knopf-AUTO-Funktion.
- Speicherung von Wellenformen und Screenshots mit einem Knopfdruck.
- Integrierter Speicherplatz von 1 GB, kann bis zu 1000 Screenshots + 1000 Sätze Wellenformdaten speichern.
- Leistungsstarker Wellenform-Bildmanager unterstützt das Durchsuchen von Miniaturansichten, Anzeigen, detailliertes Anzeigen, Umblättern, Löschen und Vergrößern, Verkleinern, Verschieben usw. von Wellenformen.
- Ausgestattet mit einer USB-Schnittstelle, die an einen Computer angeschlossen werden kann, um die Screenshots mit dem Computer zu teilen, was für die Sekundäranalyse praktisch ist.
Die grafische Anzeigefunktion für Lissajous-Figuren kann verwendet werden, um die Amplitude, Frequenz und den Phasenkontrast von zwei Signalgruppen zu bestimmen.
- Die FFT-Anzeigefunktion kann die spektralen Eigenschaften des Signals analysieren.
- Eingebauter wiederaufladbarer Lithium-Akku mit 6000 mAh, der bei voller Ladung 4 Stunden lang bei höchster Bildschirmhelligkeit verwendet werden kann.
- Speicherkomprimierungstechnologie, der Bildschirm mit der Wellenformaktualisierung flackert nicht.
Einstellung der Bildschirmhelligkeit.
- Einstellung der Helligkeit des Hintergrundrasters.

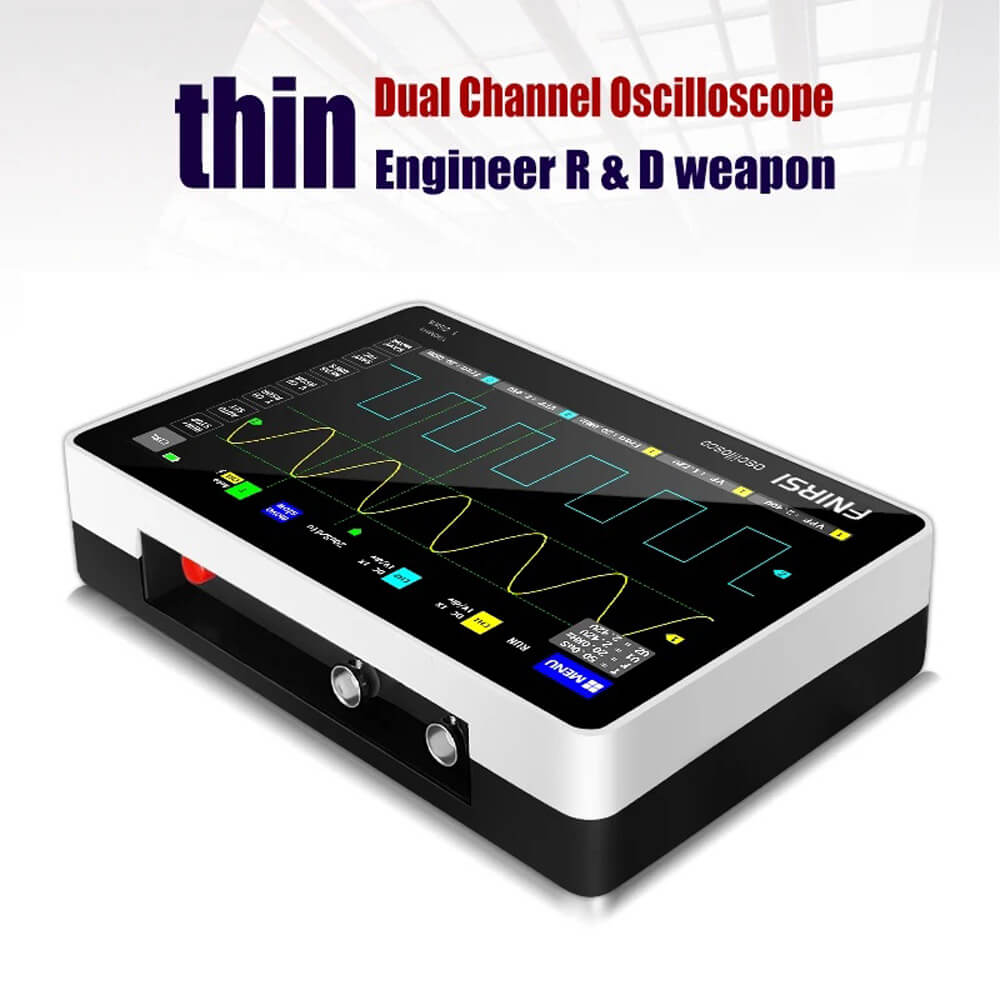

- Ultradünn, leicht zu transportieren.
Technische Daten:
Material: ABS
Farbe: schwarz+weiß
Analoge Bandbreite: 100 MHz * 2

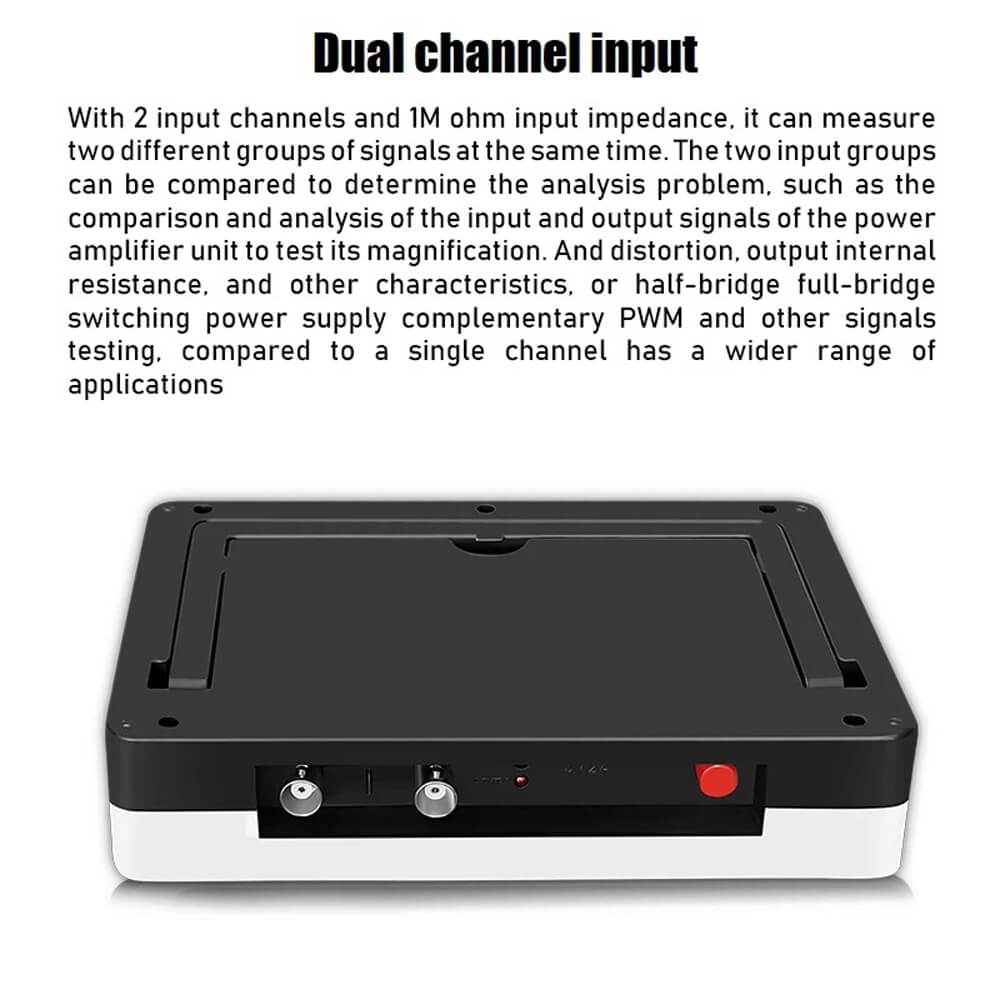

Anzahl der Kanäle: 2 Kanäle
Maximale Echtzeit-Abtastrate: 1 GSa/s
Vertikale Empfindlichkeit: 50 mV/div bis 500 V/div
Horizontaler Zeitbasisbereich: 50 s/div bis 10 ns/div
Maximale Prüfspannung: 40 V (1X-Sonde), 400 V (10X-Sonde)
Speichertiefe: 240 Kbit
Eingangswiderstand: 1 M
ADC-Genauigkeit: 8 Bit
Kopplungsmodus: AC/DC
Triggermodus: Einzel, Normal, Auto
Triggerflanke: Steigende Flanke / Fallende Flanke
Externe Triggerspannung: 0~40 V
Display: 7 Zoll – 800*480
Bedienung: kapazitiver Touchscreen + Gestensteuerung
Erweiterungsanschlüsse: USB-Bildexport
Stromversorgung: 1 * Lithium-Akku, 6000 mAh (im Lieferumfang enthalten)
Produktgröße: 184 * 124 * 50 mm / 7,2 * 4,9 * 2,0 Zoll

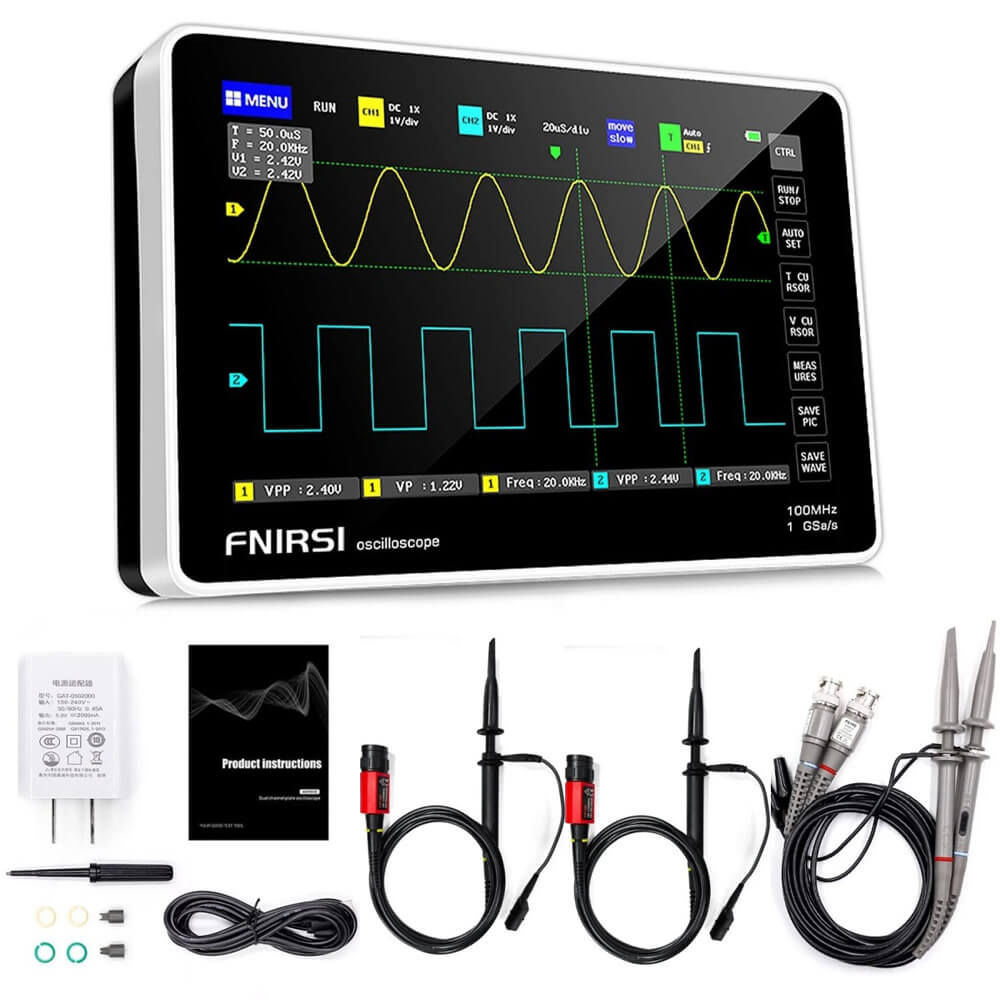

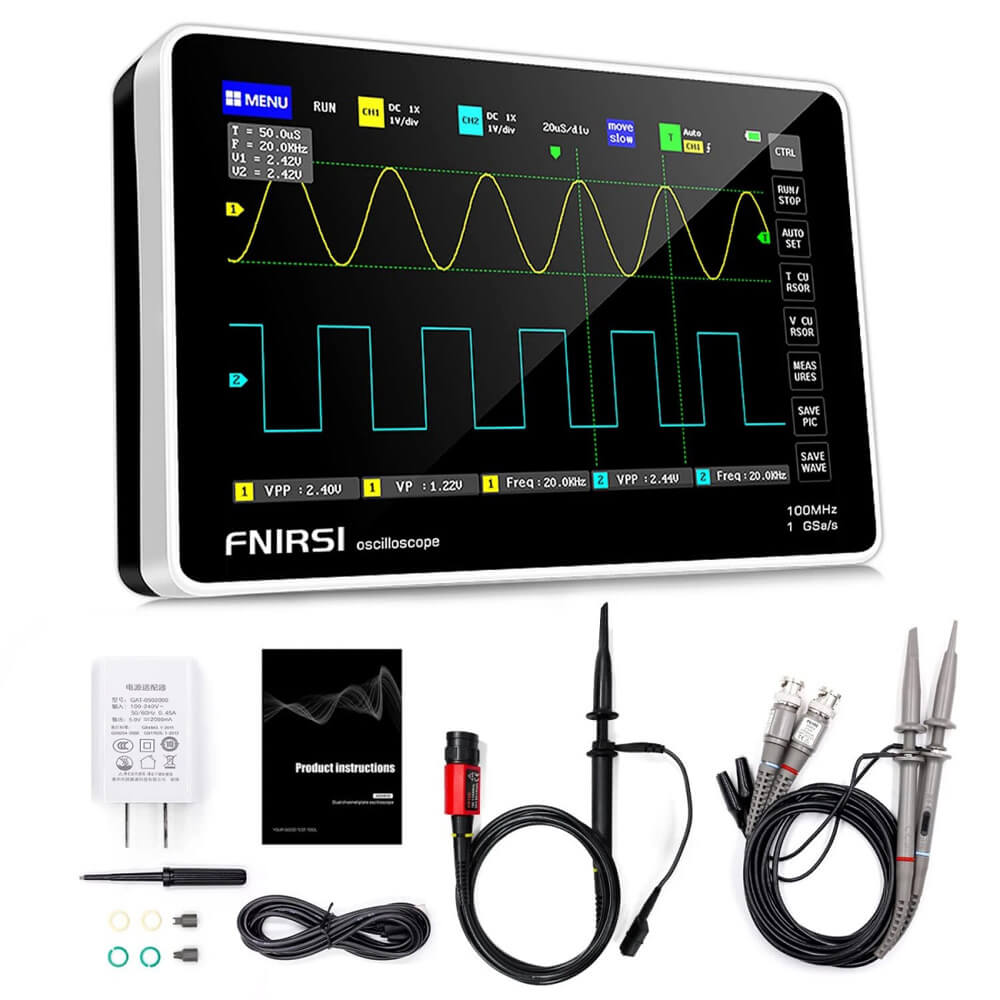

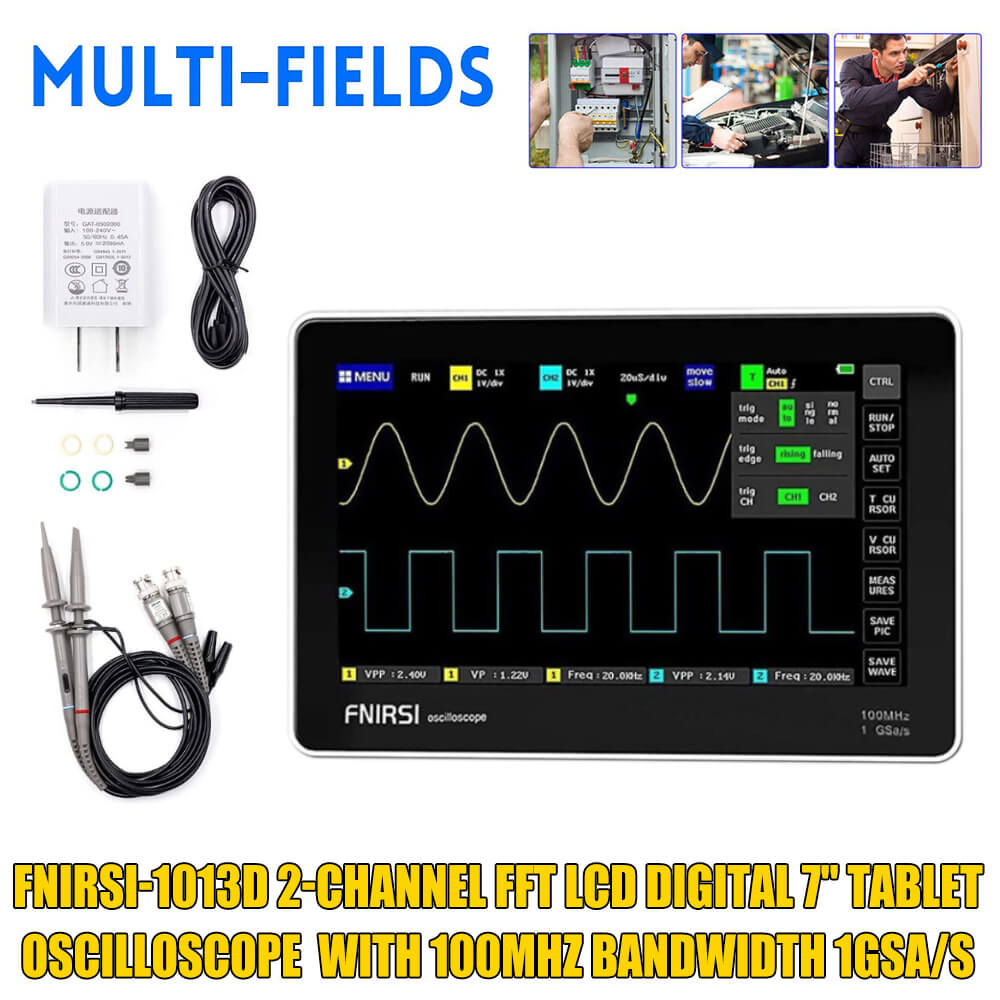

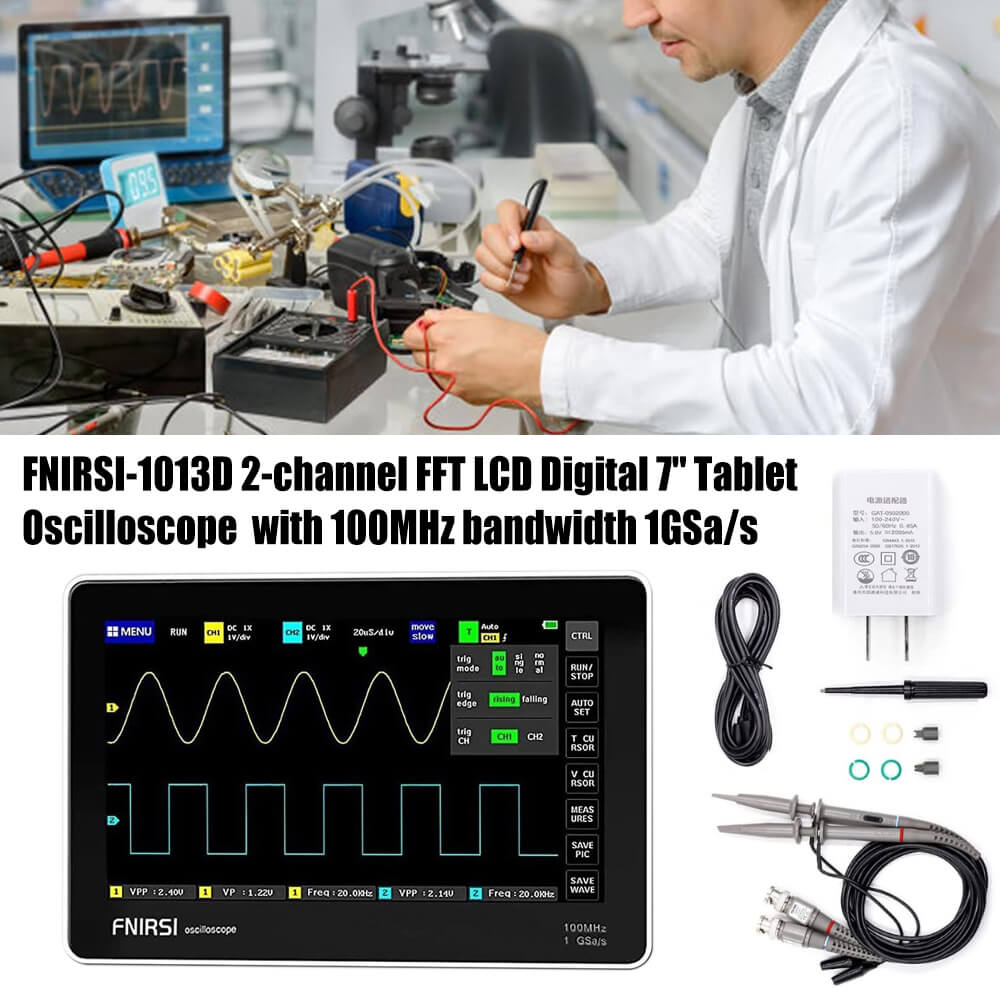

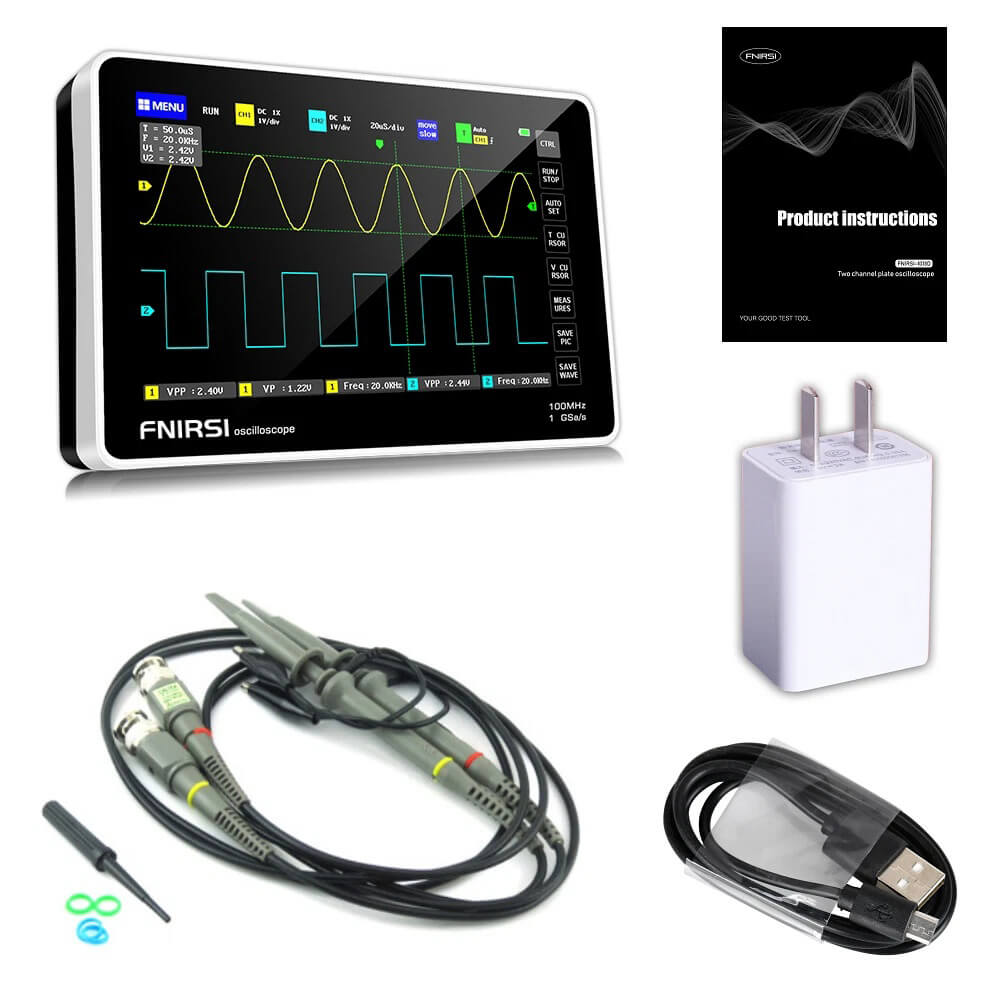

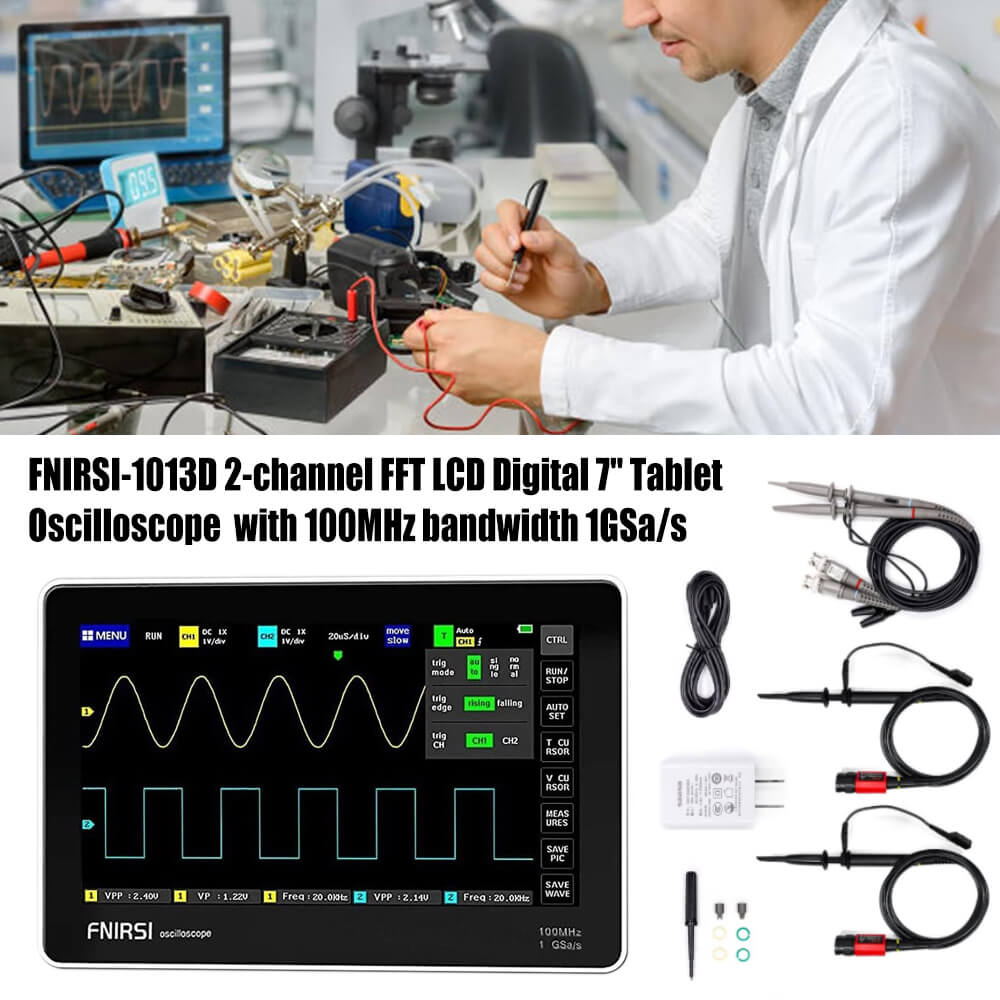

Packliste:
Wie abgebildet
Hinweis: Nach der Herstellung des Produkts führen wir mehrere Messungen durch, um die Qualität des Produkts sicherzustellen. Wenn Sie bei der Verwendung auf Probleme stoßen, wenden Sie sich bitte an uns, und wir werden uns umgehend mit dem technischen Personal in Verbindung setzen, um Ihre Fragen zu beantworten.
