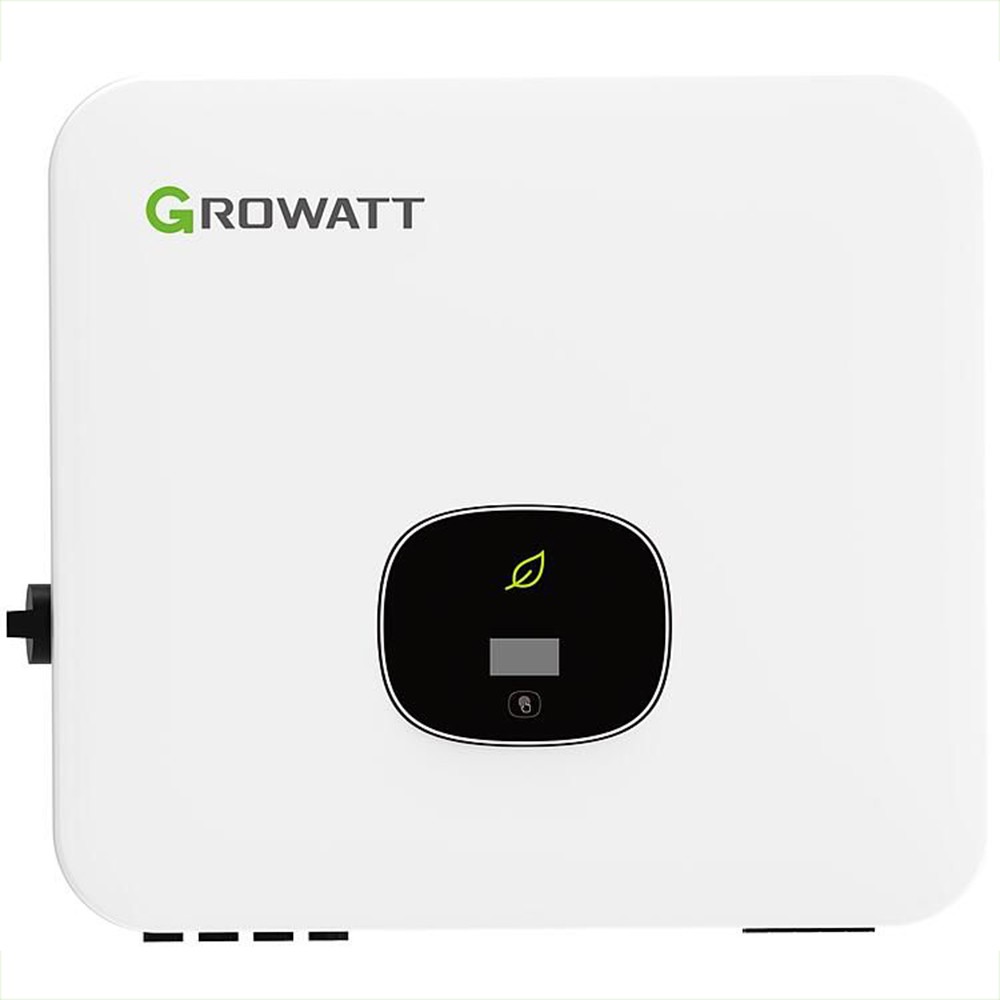

Growatt MOD 10KTL3-XH BP 10kW Hybrid-Wechselrichter 3-phasig

Der Growatt MOD 10KTL3-XH-BP Hybrid-Inverter (MPN MOD 10KTL3-XH-BP) ist ein 3-phasiger Wechselrichter, der mit seiner hohen Leistung und seiner Kompaktheit für einen einfachen und benutzerfreundlichen Betrieb großer Solaranlagen sorgt. Der Inverter zeichnet sich durch einen hohen Wirkungsgrad von 98,6% aus, was ihn zu einem leistungsstarken und flexiblen Gerät bei der Konfiguration einer Anlage macht. Neben 2 unabhängigen MPPT-Eingängen und einer maximalen PV-Leistung von 20000W, verfügt der Wechselrichter auch über ein OLED-Touch-Display, was von großen Vorteil für eine einfache und unkomplizierte Bedienung ist. Zusätzlich lassen sich Lasten und Batterien anschließen. Hierzu kompatibel ist das APX Batteriesystem.

Optional kann die MOD-XH-BP-Serie mit der SYN 50 XH 30 - Backup-Box kombiniert werden, um einen Offgrid-Betrieb zu erreichen.

Die MOD-XH-BP Serie:

• 2 unabhängige MPPTs
• Battery-ready, zukunftssicher
• Typ II SPD auf DC- und AC-Seite
• Integrierte AFCI-Funktion
• Unterstützung der Exportbegrenzung
• OLED und Touch Taste
• DC/AC-Verhältnis bis zu 2,0
• Offgrid-Funktion mit optionalem Zubehör möglich

Hybrid-Wechselrichter

Im Gegensatz zu herkömmlichen Wechselrichtern können Hybrid-Wechselrichter den erzeugten Strom aus der Solaranlage nicht nur in das Stromnetz einspeisen, sondern auch in Batterien speichern. Dadurch wird der Solarstrom auch dann verfügbar, wenn die Sonne nicht scheint. Ein weiteres Merkmal von Hybrid-Wechselrichtern ist ihre Fähigkeit, den Stromverbrauch eines Haushalts zu optimieren, indem sie den Solarstrom bevorzugt direkt im Haushalt nutzen, bevor er ins Netz eingespeist wird.

Aktive Sicherheit mit AFCI-Funktion

Bei einem Arc Fault Circuit Interrupter handelt es sich um eine Fehlerlichtbogen-Schutzeinrichtung. Sie schützt Stromkreise bei Störlichtbögen und agiert in der Niederspannungsinstallation als Schutzschalter gegen Kontaktfehler. Dieser analysiert, neben seinem Schutz, Strom- und Spannungsverläufe mittels digitaler Signalverarbeitung und unterbricht Stromkreise bei Störsignaturen.  Umgangssprachlich wird der AFCI auch Brandschutzschalter genannt, da durch eigehende Signale Überhitzungen an schlechten Kontaktstellen oder bei Überschlägen zwischen zwei Leitern, Brände verhindert werden können.

Zwei MPP-Tracker für optimale Solar-Erträge

Mit der Maximum Power Point Tracker Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Bestrahlungsstärke, Temperatur am Modul und Solarzellentyp fest. Durch die zwei MPP-Tracker im MOD-Inverter kann der optimale Arbeitspunkt für die zwei PV-Stränge getrennt voneinander optimiert werden. Die beiden Tracker arbeiten unabhängig voneinander und so hätte z.B. eine Verschattung bei einem Strang keinen Einfluss auf den zweiten.

Betriebs-Modi - Je nach System-Anforderungen konfigurierbar

• Arbeitsmodus: Der MOD-XH wandelt die DC-Leistung von PV-Strings in AC-Leistung um und speist diese in das Stromnetz ein. Sobald die Ausgangsleistung nicht den Anforderungen für die netzgekoppelte Stromerzeugung entspricht, wird der normale Betriebsmodus abgeschaltet.
• Fehlermodus: Der Wechselrichter überwacht und regelt den Zustand des Systems in Echtzeit. Wenn z. B. System- oder Wechselrichterfehler auftreten, zeigt das Display die Fehlerinformationen an und trennt den Wechselrichterausgang vom Netz.
• Abschaltmodus: Bei schwacher oder fehlender Sonneneinstrahlung schaltet der Wechselrichter automatisch ab.

AC&DC Typ II SPD

AC- und DC-Typ II SPDs (Surge Protective Devices) schützen Netz-Inverter vor Überspannungen und sind eine wichtige Komponente für die Sicherheit und Zuverlässigkeit von Solaranlagen. AC-SPDs schützen die Wechselstromseite und DC-SPDs die Gleichstromseite des Inverters. Diese Schutzeinrichtungen leiten überschüssige Spannungsimpulse ab, die durch Blitzschläge, Schaltvorgänge im Stromnetz oder andere Ereignisse verursacht werden können.

Zahlreiche Schutzfunktionen

• DC- / AC-Überspannungsableiter: Typ II
• DC-Verpolungsschutz und -Trennschalter
• Isolationswiderstandserkennung
• AC-Kurzschlussschutz
• Netz-, Fehlerstrom- und String-Überwachung
• Inselnetzerkennung
• AFCI-Schutz (Fehlerlichtbogenerkennung)

Growatt Überwachungsplattform (nutzbar mit optionalem Zubehör)

Mit dem optionalen Zubehör der Shine-Serie kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Das Shine-Zubehör muss separat erworben werden, die Nutzung der Plattform ist kostenfrei. Über Shine kann können Sie all Ihre Growatt-Produkte konfigurieren und überwacht werden, die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.
Zur MOD 3-15KTL3-X/XH-Serie sind folgende Shine-Optionen kompatibel:

• ShineWiFi-X
• Shine4G-X
• ShineLan-X
• ShineLink-X

Technische Daten

Eingang (DC)

• Max. PV-Leitung: 20000W
• Max. Eingangsspannung: 1100V
• Start-Spannung: 160V
• Nennspannung: 600V
• MPPT-Spannungsbereich: 140-1000V
• Max. Eingangsstrom pro MPPT: 16A
• Max. Kurzschlussstrom pro MPPT: 20A

Eingang (DC-Batterie)

• Betriebsspannungsbereich: 600-950V
• Max. Betriebsstrom: 18,5A
• Max. Ladeleistung: 10000W
• Max. Entladeleistung: 11000W

Ausgang (AC)

• AC-Nennleistung: 10000W
• AC-Nennspannungsbereich: 220V/380V, 230V/400V (340-44V0)
• Frequenzbereich: 50/60 Hz (45-55Hz/55-65Hz)
• Max. Ausgangsstrom: 16,7A

Allgemein

• Max. Wirkungsgrad: 98,6%
• Abmessungen: 425 x 387 x 178 mm
• Gewicht: 14 kg
• Betriebstemperaturbereich: -25°C - +60°C
• Schutzklasse: IP66

Lieferumfang

1x Growatt MOD 10KTL3-XH-BP Hybrid-Wechselrichter

Hinweis zu Growatt-Wechselrichtern in der Benutzung mit Batterien

Bitte beachte, dass die Wechselrichter der Serien MIN, MOD, SPH und SPA nur mit originalen Growatt-Batterien betrieben werden dürfen. Alle in Europa verkauften Growatt-Inverter sind nicht mit Blei-Säure-Batterien kompatibel. Die Benutzung kann zu Fehlfunktionen oder Schäden an den Geräten führen. Darüber hinaus, können keine Garantieansprüche geltend gemacht werden.

*Hinweis Umsatzsteuergesetz

Hinweis bzgl. § 12 Abs. 3 Umsatzsteuergesetz: zur Umsatzsteuerbefreiung:

Der Käufer bestätigt mit seiner Bestellung, dass die Voraussetzungen gemäß Umsatzsteuergesetz §12 Abs. 3 UStG erfüllt sind und er entsprechend berechtigt ist.
Der Steuersatz beträgt bei Annahme der Voraussetzungen nach Umsatzsteuergesetz §12 Abs. 3 UStG 0% MwSt. Der oben ausgewiesene Gesamtpreis verändert sich hierdurch nicht.
Entsprechend dieser Annahme wird auch ein Mehrwertsteuersatz in Höhe von 0% auf der Rechnung ausgewiesen.
Der Käufer kann dieser Annahme bzw. Bestätigung bei Kauf und auch umgehend nach Kauf durch einfache Nachricht an uns (bspw. über eBay-Nachricht oder per E-Mail) widersprechen.
Der Käufer haftet uns gegenüber bezüglich ggf. an den Fiskus abzuführender Umsatzsteuer für seine Falschangaben, sofern und soweit uns insoweit ein Schaden durch seine Falschangaben entsteht.

„Auszug aus §12 UStG – hier Absatz 3:

(3) Die Steuer ermäßigt sich auf 0 Prozent für die folgenden Umsätze:

1. die Lieferungen von Solarmodulen an den Betreiber einer Photovoltaikanlage, einschließlich der für den Betrieb einer Photovoltaikanlage wesentlichen Komponenten und der Speicher, die dazu dienen, den mit Solarmodulen erzeugten Strom zu speichern, wenn die Photovoltaikanlage auf oder in der Nähe von Privatwohnungen, Wohnungen sowie öffentlichen und anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden, installiert wird. Die Voraussetzungen des Satzes 1 gelten als erfüllt, wenn die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister nicht mehr als 30 Kilowatt (peak) beträgt oder betragen wird;
2. den innergemeinschaftlichen Erwerb der in Nummer 1 bezeichneten Gegenstände, die die Voraussetzungen der Nummer 1 erfüllen;
3. die Einfuhr der in Nummer 1 bezeichneten Gegenstände, die die Voraussetzungen der Nummer 1 erfüllen;
4. die Installation von Photovoltaikanlagen sowie der Speicher, die dazu dienen, den mit Solarmodulen erzeugten Strom zu speichern, wenn die Lieferung der installierten Komponenten die Voraussetzungen der Nummer 1 erfüllt."
