Spezifikation:

Zustand: Neu

Typ: Crimpzange

Material: CRV

Stempelhärte: 53 HRC

Artikelmodellnummer: for IG-71500(71550)

Muster: Hydraulischer Typ

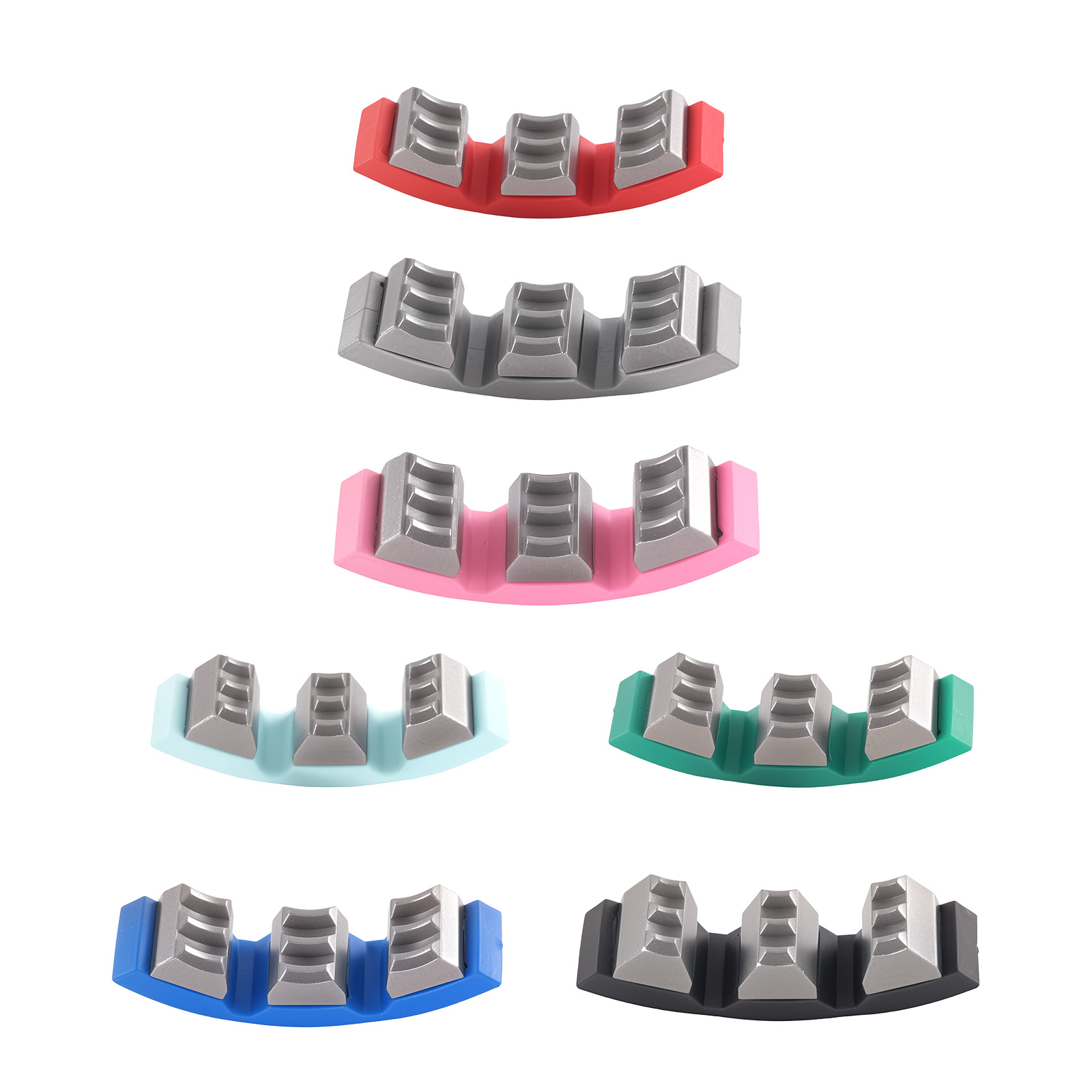

for Standard-Schlauchdüsensatz: Violetter Satz – #6 (5/16"), Roter Satz – #8 (13/32"), Gelber Satz – #10 (1/2"), Grüner Satz – #12 (5/8")

for reduzierten Barrier-Düsensatz: Schwarzer Satz – #6SRB (5/16"), Violett - #8SRB/ #6 (13/32"), Oranger Satz – #10SRB (1/2"), Blauer Satz – #12SRB (5/8") (Violette Düse ist for #6 & #8SRB)

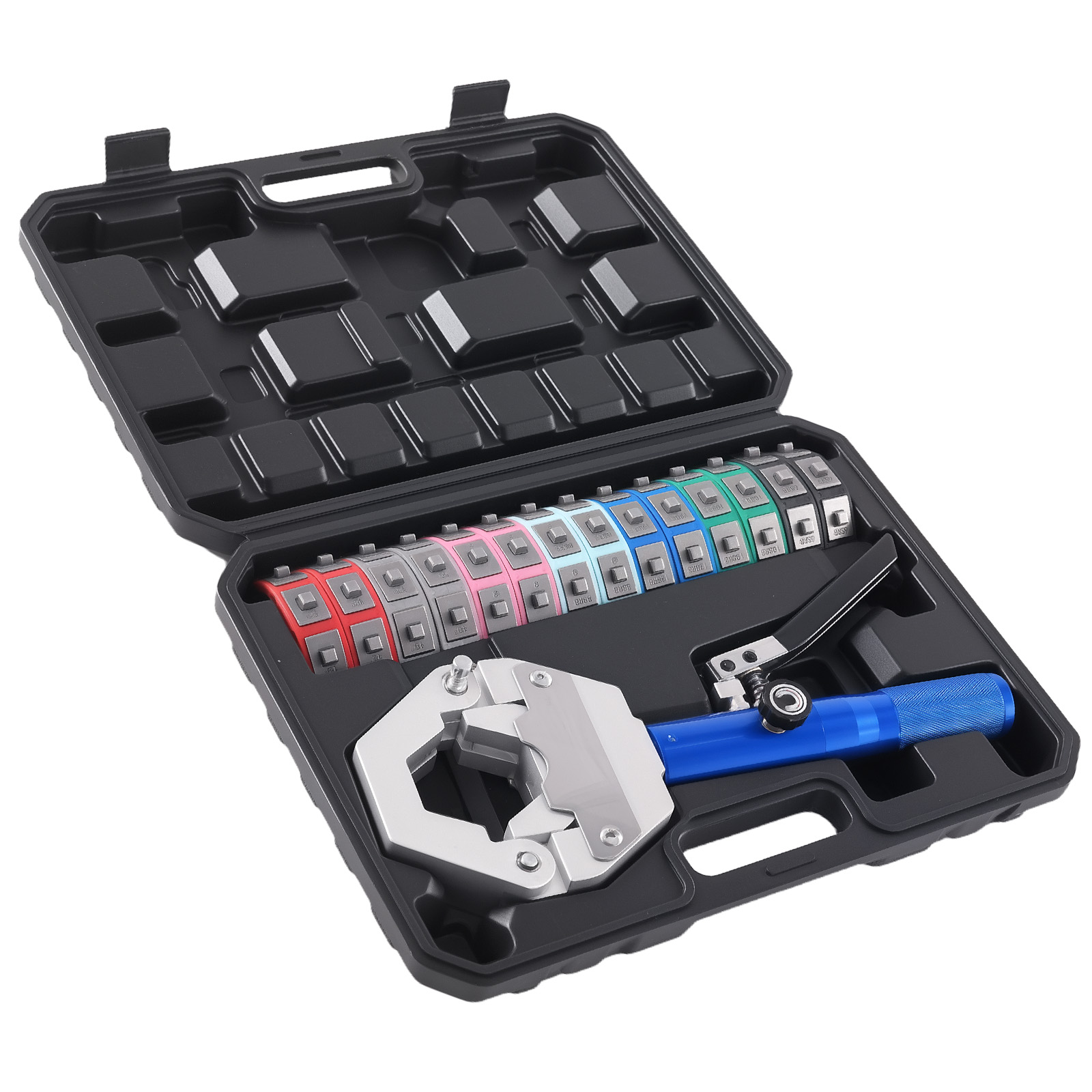

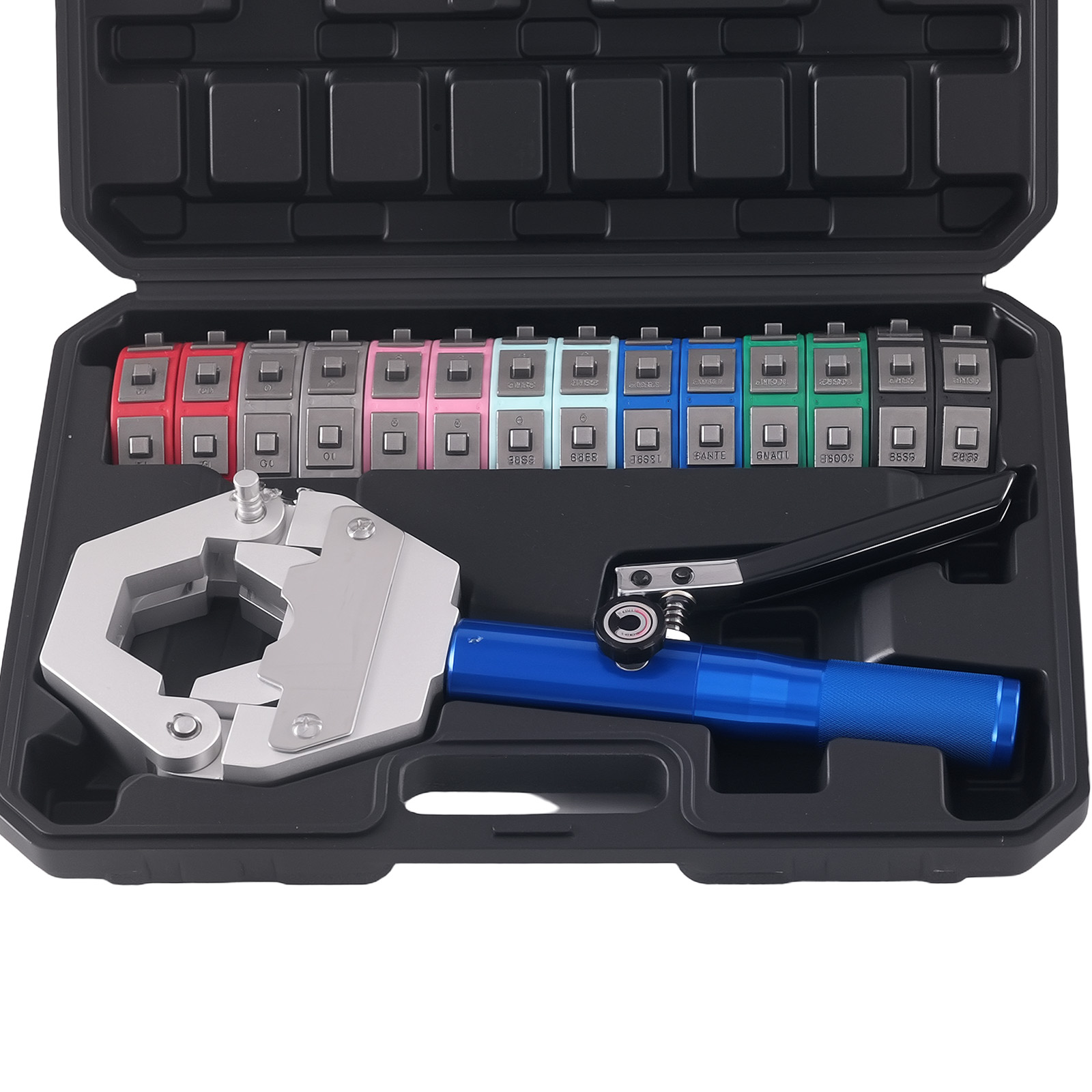

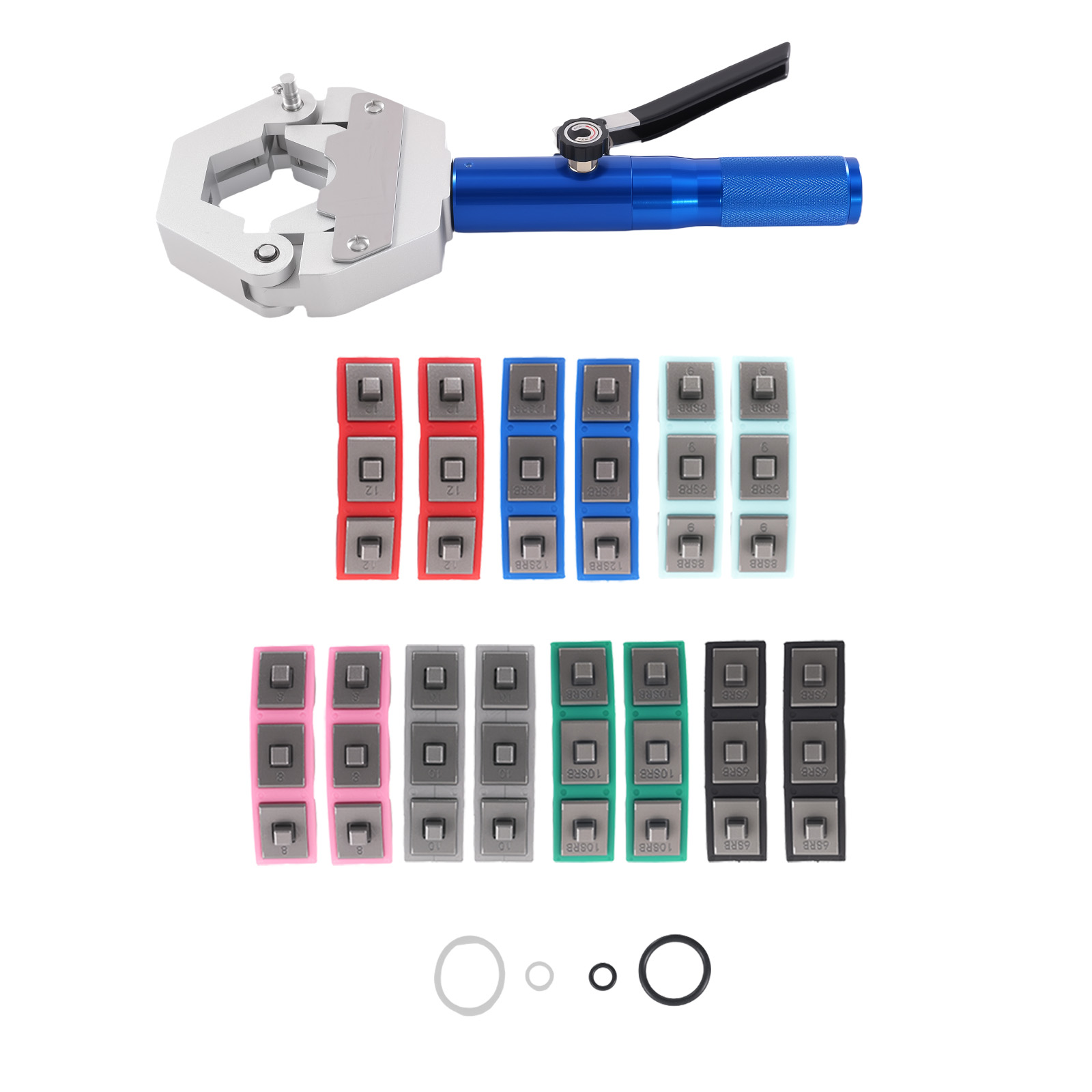

Lieferumfang:

1x Schlauchcrimpzange

1x Universalhandbuch

1x Formbox

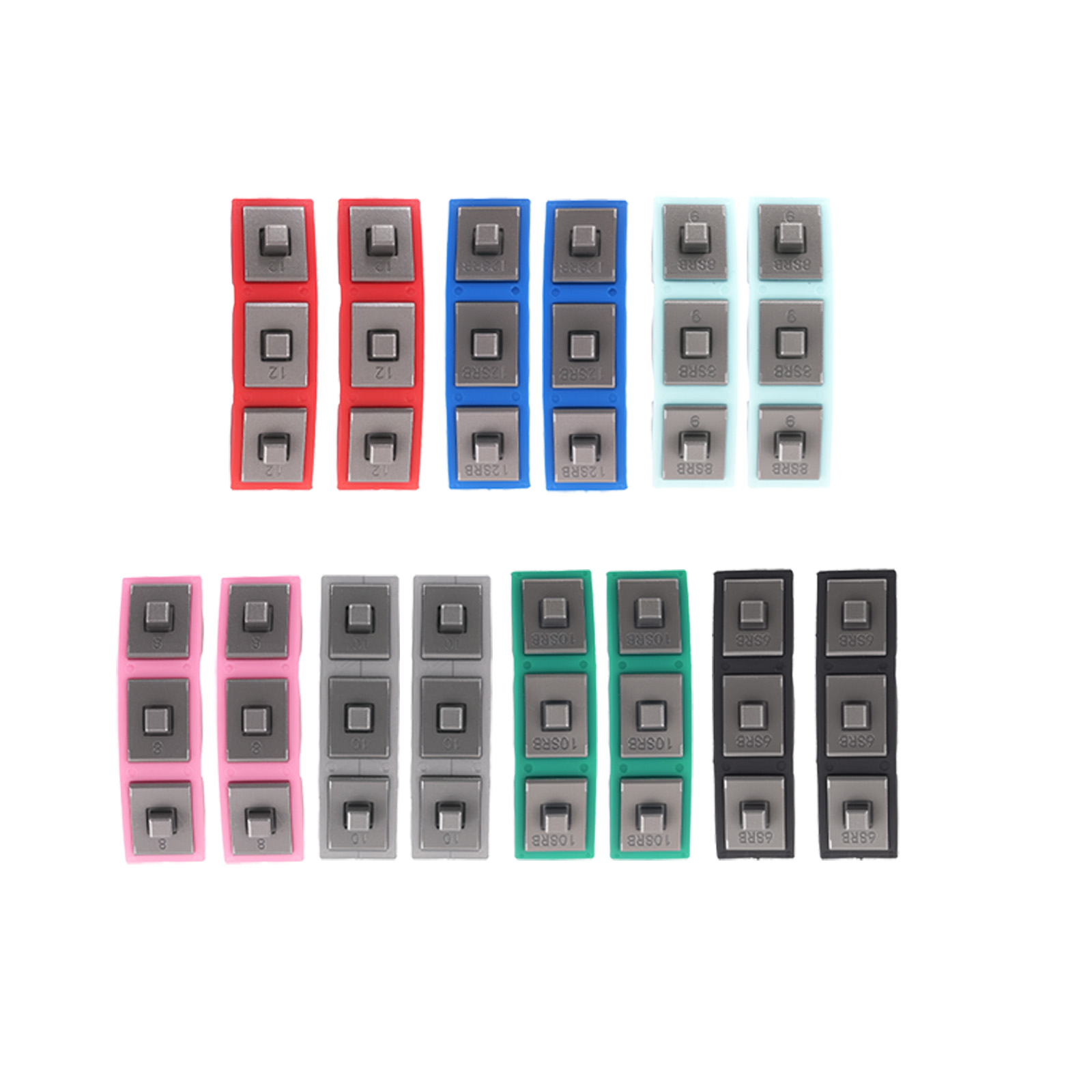

7x Düsensätze

1x Set Dichtringe

Wie auf dem Bild gezeigt

Eigenschaften:

1. Das Schlauchcrimp-Set wird mit einem kompletten Satz Düsen geliefert, die folgende Schlauchgrößen abdecken: 6(5/16"), 8(13/32"), 10(1/2"), 12(5/8") und reduzierte Barrier-Schlauchgrößen: 6(5/16"), 8(13/32"), 10(1/2"), 12(5/8"). Hinweis: 8 SRB und 6 verwenden dieselben Düsen in violetter Farbe

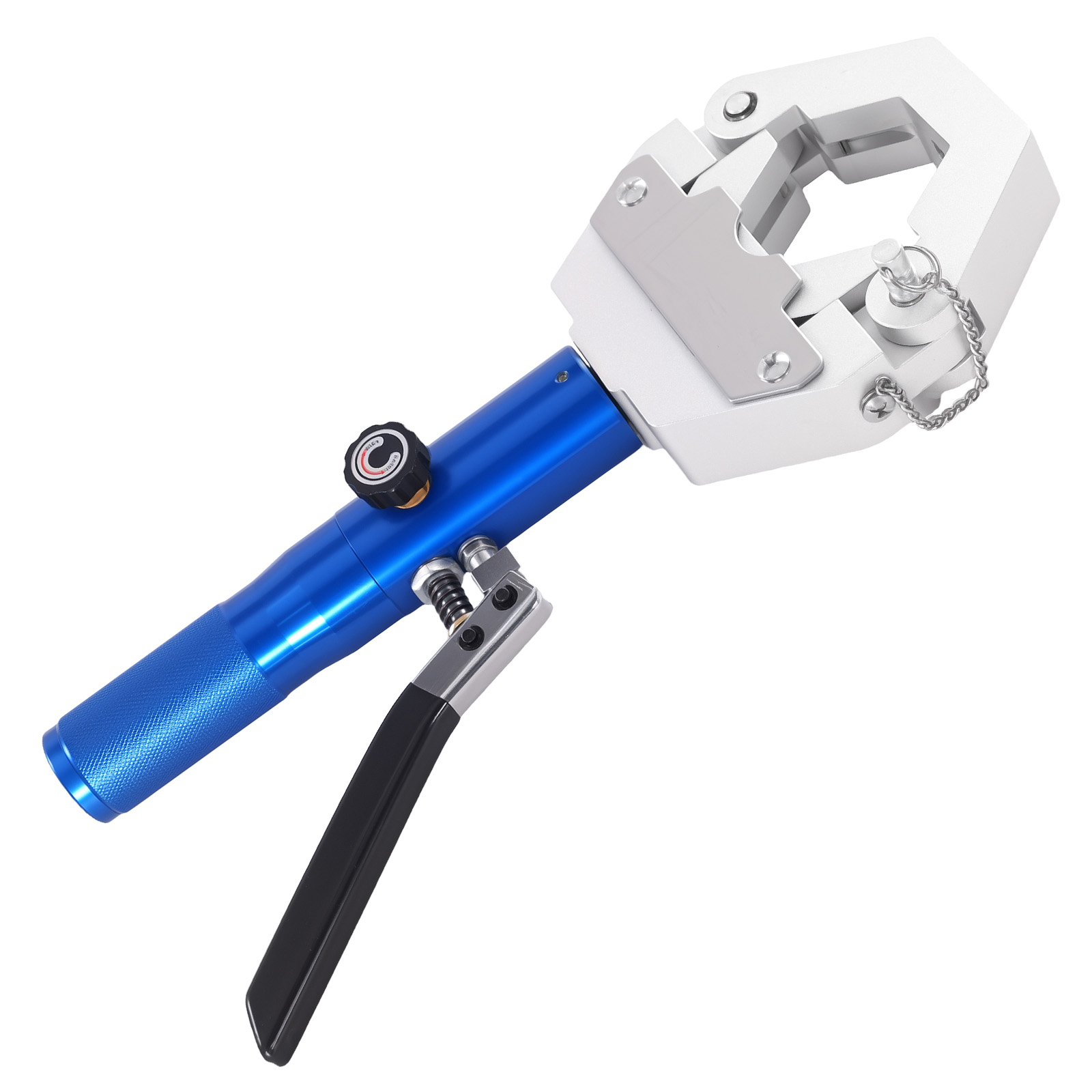

2. Dieses hydraulische Crimpwerkzeug besteht aus CRV-Material, was die Langlebigkeit gewährleistet. Die Stempelhärte kann bis zu 53 HRC erreichen, was den Crimpeffekt verbessert, und das handgehaltene abnehmbare hydraulische Design macht den manuellen Klimaanlagen-Schlauchverdichter einfacher zu bedienen

3. Dieses Klimaanlagen-Schlauch-Crimpwerkzeug kann mit der Haltevorrichtung einfach an einer Werkbank montiert oder sicher in einem Schraubstock gehalten werden. Die Düsen for die hydraulische Schlauchcrimpzange rasten schnell in die Pressvorrichtung ein, ohne dass Stifte oder Schrauben erforderlich sind

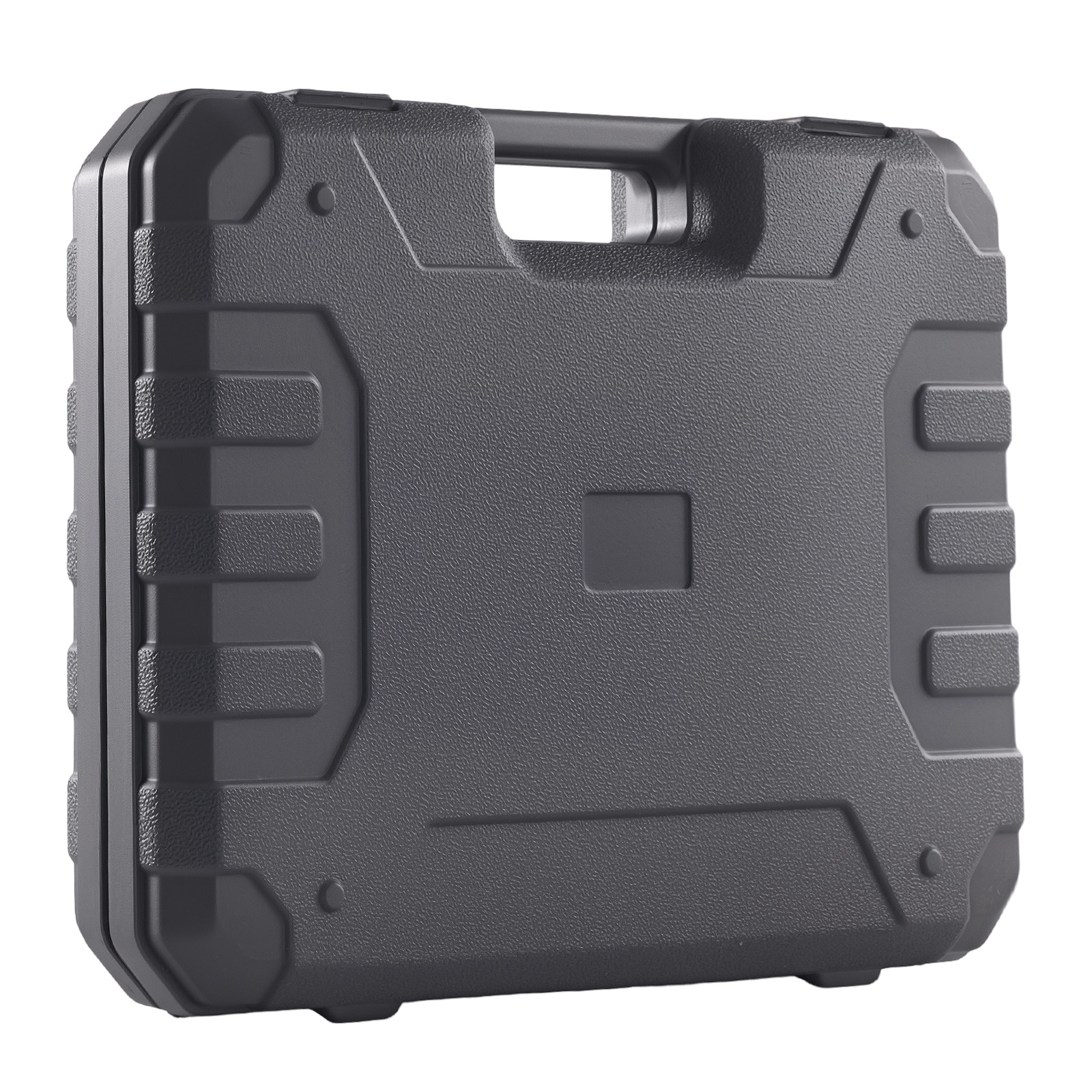

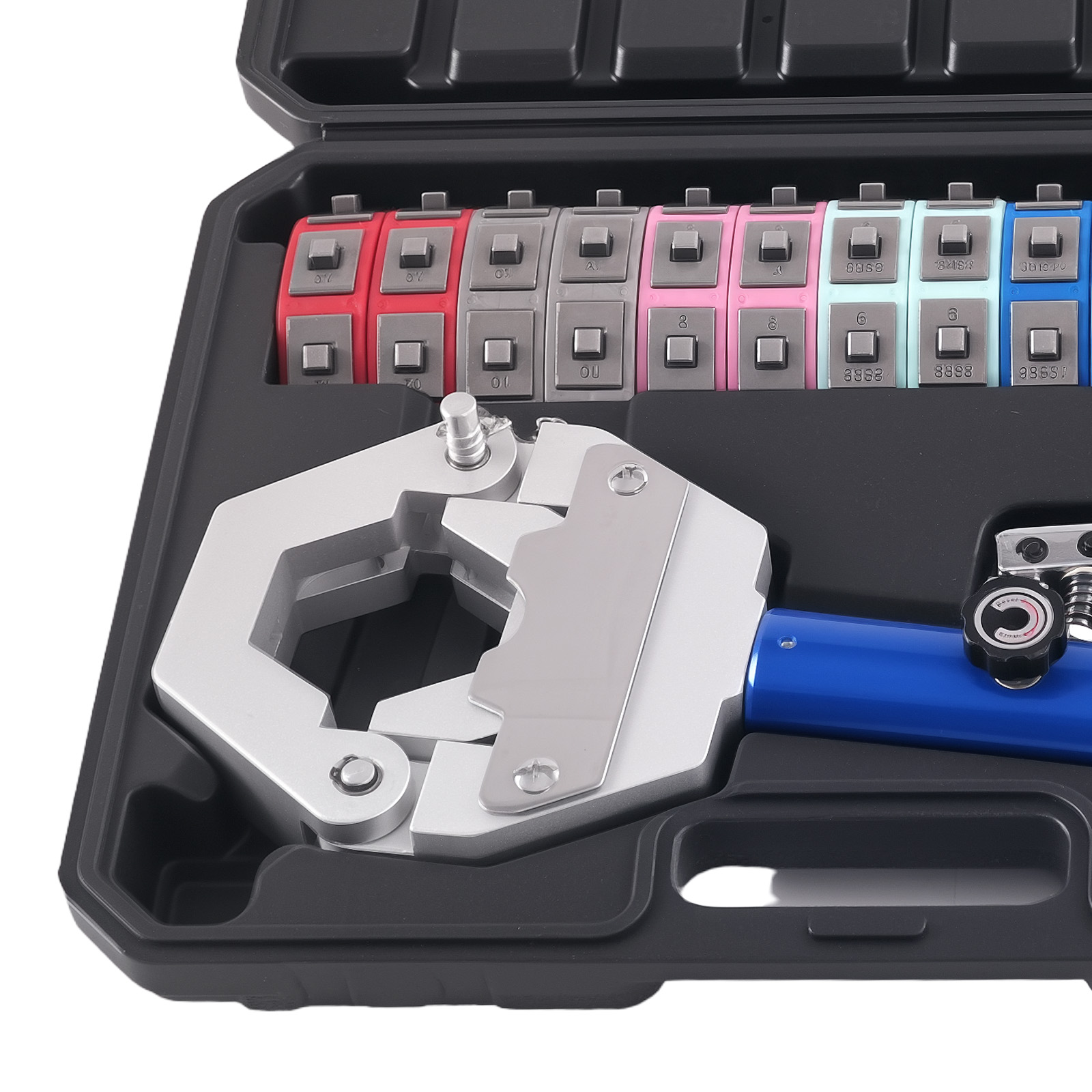

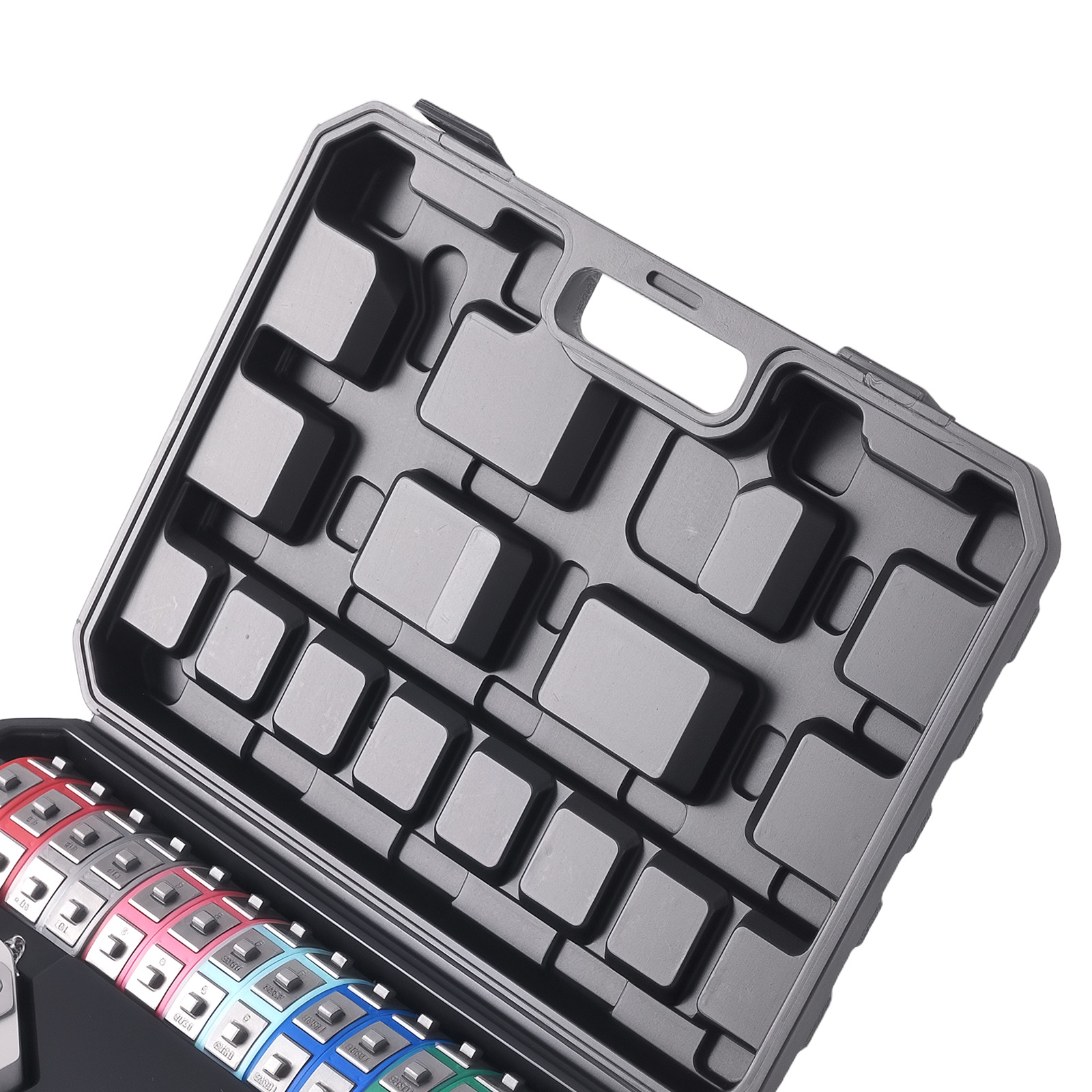

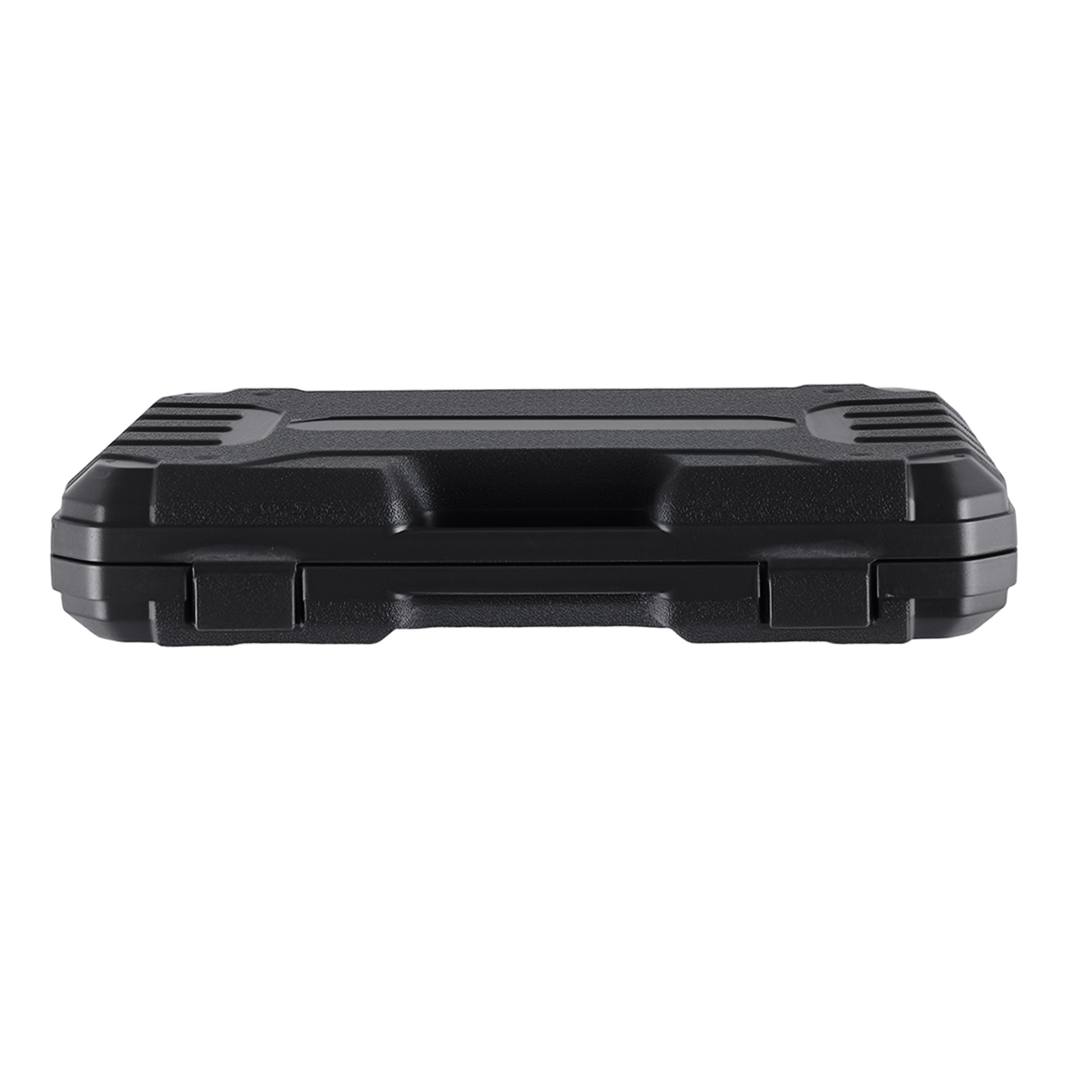

4. Das Schlauchcrimp-Set wird mit einem kompletten Satz Zubehör und einer Aufbewahrungsbox geliefert, was die Verwendung erleichtert. Einfach zu lagern, einfach zu organisieren, vermeidet Verlust.

Hinweis:

Ein geringfügiger Unterschied im Modelldesign kann zu einem anderen Modell führen.

Bitte überprüfen Sie sorgfältig, ob die Bilder mit Ihrem Modell übereinstimmen.

Bedienungsschritte:

1. Schlauch schneiden: Nehmen Sie den Schlauch und schneiden Sie ihn auf die richtige Länge.

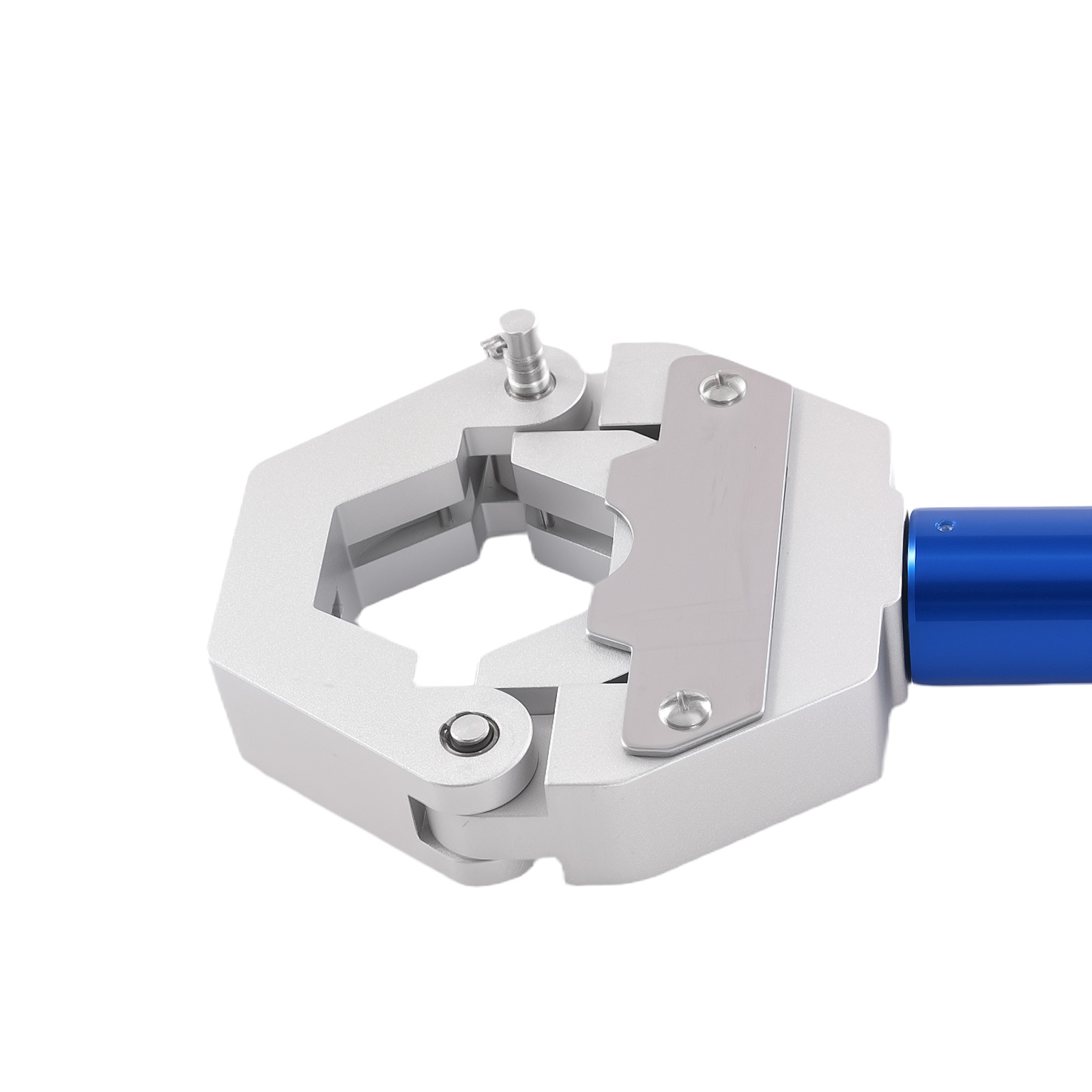

2. Stift entfernen: Entfernen Sie den Stift und lockern Sie den Griff, bis Sie das obere Joch \"Öffnen\" können

3. Richtige Düsen auswählen: Wählen Sie den richtigen Düsensatz for den Klimaanlagenschlauch. (siehe Rückseite for Beschreibung)

4. Düsen einsetzen: Setzen Sie die Düsen fest in das Joch ein.

5. Gehäuse im Uhrzeigersinn drehen: Drehen Sie das Gehäuse des Werkzeugs im Uhrzeigersinn, bis die Düsen fest gegen die Schlaucharmatur anliegen

6. Schlauch crimpen: Pumpen Sie den Griff, um die Armatur auf den Schlauch zu crimpen. Pumpen Sie weiter, bis der Griff zum Stillstand kommt.

7. Griff lösen: Drehen Sie das Hydraulikventil in die OFFEN-Position

8. Nach dem Crimpen: 6-teilige Crimpung, die eine werkseitige Qualitätspressung erzeugt.
