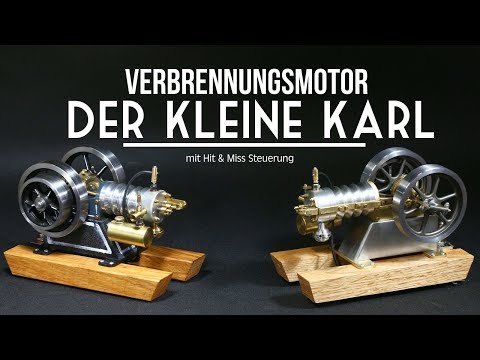

Stationärmotor "Der kleine Karl" Materialbausatz Modellbaumotor mit Hit and Miss Regelung

Mit dem Materialbausatz für den Verbrennungsmotor "Der kleine Karl" können Sie sich einen voll funktionsfähigen Verbrennungsmotor selber bauen. Alle Frästeile sind fertig bearbeitet. Alle Drehteile sind noch roh und müssen von Ihnen bearbeitet werden. Dafür ist eine Drehbank unbedingt von nöten. Im Materialbausatz sind alle benötigten Teile inklusive der Glühzündung enthalten. Der Motor verfügt über eine funktionierende Drehzahlregelung, die durch eine Hit and Miss Aussetzerregelung gesteuert wird.

Folgendes Werkzeug wird benötigt:

Zum Bau des Hit & Miss Motors werden eine kleine Drehmaschine, eine Bohrmaschine sowie ein Gasbrenner zum weichlöten benötigt. Des Weiteren wird noch folgendes Handwerkzeug benötigt (Gewindebohrer M2, M3, M4, Gewindebohrer UNEF1/4 x 32 , M10x1 Schneideisen M4, M6, M10x1 Reibahle 3H7, 5H7,6H7, 8H7) Feilen und ein Bohrerset von Nöten. Zum verdrahten der Glühzündung wird lediglich ein Seitenschneider eine Abisolierzange und ein Lötkolben benötigt. Außerdem benötigen Sie noch einen Akku Baby mit mindestens 3000 mAh. Die Batterie ist nicht im Bausatz enthalten kann aber bei uns mitbestellt werden.

Im Lieferumfang vom Materialbausatz Verbrennungsmotor "Der kleine Karl" sind enthalten

• fertig CNC gefräste Frästeile
• Rohmaterial für die Drehteile
• Rohgussteil für die Schwungräder 80mm
• Rohgussteil für das Riemenrad
• Zwei Holzkufen Eiche
• Alle benötigten Schrauben, Muttern, Zahnräder und Dichtringe
• Zeichnungen Verbrennungsmotor "Der kleine Karl" (24 Blatt) und Bauanleitung (11 Blatt)
• Schalter, Batteriefach, Kabel und Glühkerze

Technische Daten

• Höhe mit Holzkufen: 135mm
•  Länge über alles: 200mm
•  Breite über alles: 120mm
• Länge ohne Kufen: 190mm
• Duchmesser Kolben: 20mm
•  Schwungrad D.: 80mm
•  Drehzahl: 600-1500 UpM
•  Gewicht des fertigen Modells: 1,8kg
