AUDIOMATIV No.247 Helix BMW-Bass Upgrade HK
HELIX BMW-Bass Harman-Kardon Upgrade
Einfachste Plug nPlay Installation. Die Endstufe wird fertig konfiguriert mit Plug nPlay Kabelsatz geliefert. Es muss kein Radio ausgebaut werden. Der Signalabgriff erfolgt durch mitgeliefertes Systemkabel jeweils am Stecker vom Untersitz-Subwoofer (Doppel-Stecker Eingang-Ausgang). Es müssen nur noch die beiden Kabel von den Untersitz-Subwoofern zur Endstufe in den Kofferraum gelegt werden. Stromanschluß zur Endstufe erfolgt an der Batterie im Kofferraum. Im Lieferumfang ist auch eine Kabel-Fernbedienung womit der Bass-Pegel bequem von vorne geregelt werden kann.
Und so einfach ist die Installation!
1.
Original Untersitz-Bässe Fahrer- und Beifahrerseite gegen die HELIX Bässe tauschen.
2.
Original BMW-Stecker am Subwoofer jeweils in die mitgelieferte Systemkabel einstecken und Gegenstecker in den Subwoofer stecken (blaue Stecker am Kabel / Stecker und Buchse). Beide Kabel nach hinten in den Kofferraum zur Endstufe verlegen.
3.
Die beiden Kabel an der Endstufe anschließen. Alles Plug n`Play bzw. beschriftet.
Endstufe im Kofferraum an geeigneten Platz plazieren bzw. befestigen (Maße der Endstufe 5x13x15cm). Universal Montagebleche und Material ist im Lieferumfang. Geeignete Plätze sind z.B. hinter Seitenteil oder im Zusatzfach der Reserveradmulde.
4.
Mitgelieferte Stromkabel an die Endstufe anschließen und entsprechend an die Batterie im Kofferraum.
5.
Mitgelieferte Kabel-Fernbedienung an der Endstufe einstecken. Und Kabel mit Fernbedienung an gewünschten Platz nach vorne führen. So kann der Bass-Pegel bequem von vorne geregelt werden.
FERTIG!
Das war alles. Ab jetzt ist der Bass deutlich tiefer, audiophiler und hat natürlich auch wenn gewünscht mehr Pegel.
Der Sound-Spaß kann sofort losgehen!

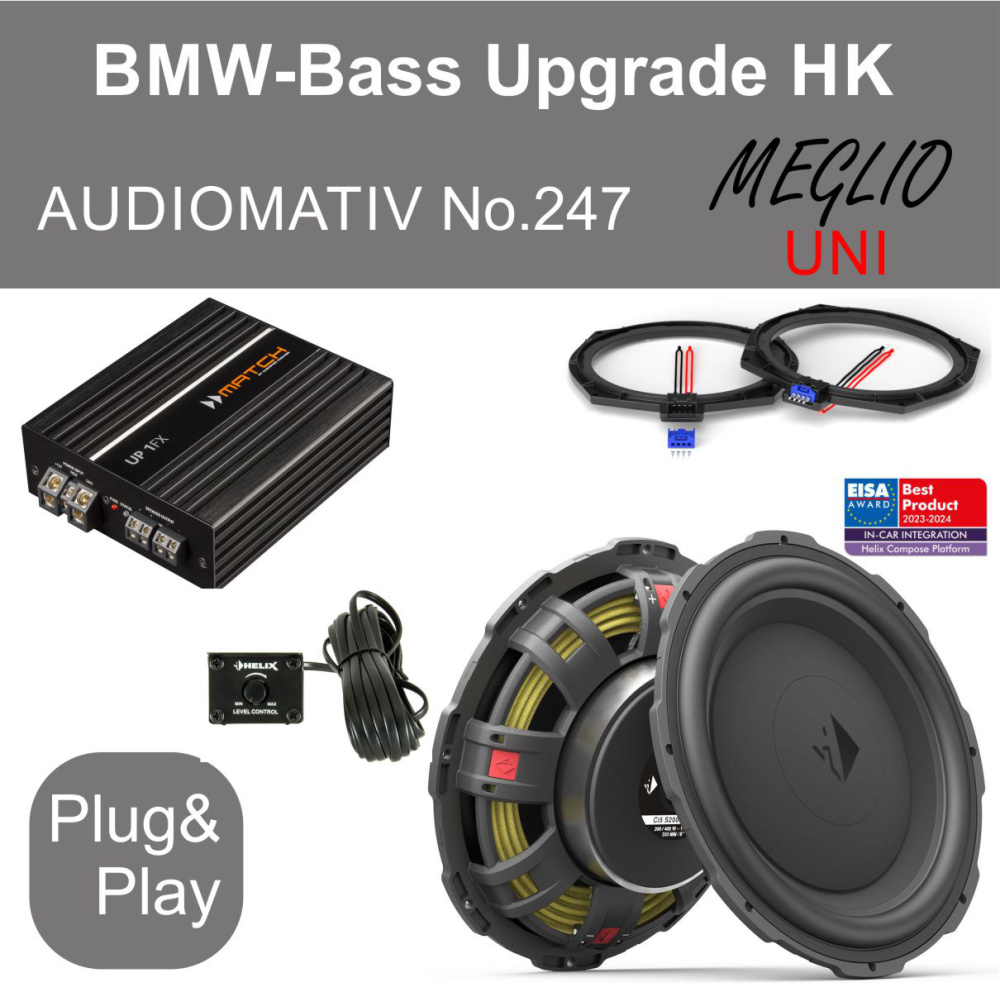

Lieferumfang:
- 2 Stück Untersitz Bässe HELIX Ci5 S200FM-S2
- 2 Stück Adapterringe HELIX FlexMounts Helix CFMK200 BMW.1S
- 1x Mono Endstufe MATCH UP 1FX
- 1x Kabel-Fernbedienung HELIX SRC
- 2x System Kabel Untersitz-Bässe > Endstufe
- 1x Anschlußkit Strom für Endstufe
Technische Details Untersitz-Bässe HELIX Ci5 S200FM-S2:
Die Sound Sensation für anspruchsvolle Musikliebhaber
Die HELIX COMPOSE i5 Serie ist das Bindeglied zwischen i7 und i3, geschaffen für anspruchsvolle Musikliebhaber mit entfachter Ambition für ein echtes HiFi Erlebnis. Eine Fusion aus phänomenalem Klang und unübertroffener Praxistauglichkeit: Entwickelt mit der Vision einzigartiger Lautsprecher-Highlights, welche zugleich wahre Problemlöser sind. Die Impedanzen aller Lautsprecher sind perfekt auf die Kombination mit unseren HELIX und MATCH Verstärkern abgestimmt, was zu jeder Zeit maximale Performance und Leistungsausbeute garantiert. Darüber hinaus haben wir unsere COMPOSE-exklusiven, mechanischen Technologien implementiert, welche einen unübertroffenen, praktischen Nutzen aufweisen.
Tieftöner und Subwoofer in einem – Das Beste aus zwei Welten
Der Ci5 S200FM ist als 200 mm Hybrid-Lautsprecher der perfekte Balanceakt zwischen einem Tieftöner und Subwoofer und überzeugt dank außergewöhnlich großem Hub, hoher Belastbarkeit und Lautstärke, auf voller Linie. Mit seiner linearen Auslenkung von +/- 7,8 mm (D2: +/- 7,5 mm) ist stets für eine kontrollierte und klare Tieftonwiedergabe gesorgt – selbst bei hohen Pegeln und tiefen Frequenzen. Das Ziel war es, einen Lautsprecher zu entwickeln, der ohne jegliche Kompromisse trotz der extrem geringen Einbautiefe von 47 mm perfekt in BMW-Untersitz- und Mercedes Spritzwandapplikationen funktioniert.
Durch die FlexMount200 Technologie lässt sich der Ci5 S200FM einfach und problemlos integrieren und eröffnet aufgrund seiner Konstruktion völlig neue Integrationsmöglichkeiten.
Features
- Außergewöhnlich hohe Auslenkung – ermöglicht hohen Schalldruck und beeindruckende Tieftonwiedergabe
- Hybrid-Flat-Woofer-Konzept – Perfekte Balance zwischen einem leistungsstarken Subwoofer und einem Tieftöner, der einen Frequenzbereich von 25 bis 500 Hz abdeckt
- Chassis mit 1 x 2 Ohm Schwingspule für maximale Leistungsabgabe des Verstärkers
- Belastbarkeit 400Watt Peak / 200Watt RMS / Stück
- Minimale Einbautiefe – Innovatives Korbdesign mit nur 47 mm Einbautiefe erlaubt den Einsatz in beengten Einbauplätzen
- Kompakte Abmessungen bei maximaler Performance – trotz des geringen Außendurchmessers besitzt der Ci5 S200FM die gleiche Membranfläche wie typische 200 mm Chassis
- Leichte und zugleich enorm steife Polypropylen Membran für phänomenale Klangperformance
- Mit Glasperlen verstärkter High-Tech Polymer-Verbundkorb für höchste Steifigkeit und geringste Resonanzen
- Leistungsstarkes Magnetsystem für hohen Wirkungsgrad und optimales Impulsverhalten
- Perfekt für komplizierte Anwendungen – kann beispielsweise unter den Sitzen in vielen BMW-Modellen oder als Front-Subwoofer in Mercedes Fahrzeugen installiert werden
- FlexMount200 Technologie – Kompatibel mit den optional erhältlichen, fahrzeugspezifischen Adapterringen, welche eine akustisch optimierte und professionelle Integration in den Original-Einbaupositionen von Untersitz- und Spritzwandlautsprechern ermöglicht.
Technische Details Mono-Endstufe MATCH UP 1FX:
- High-Fidelity-Verstärker mit außergewöhnlicher Klangqualität und hoher Ausgangsleistung von bis zu 1000 Watt
- Fortschrittliches Class-D-Konzept für ein hervorragendes Leistungs-/Größenverhältnis
- Ideal zur Aufrüstung von werkseitigen Subwoofer-Verstärkern dank integrierter, aktiver Frequenzweiche und hochbelastbarem Stereo-Hochpegeleingang mit Signalsummierung, bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
- Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
- DirectDSP-Funktion – Eingangssignal umgeht die integrierte, aktive Frequenzweiche und wird ungefiltert an die Endstufe gegeben
- Clipping-LED zur einfachen, schnellen Anpassung der Eingangsempfindlichkeit
- Extrem kompakte Abmessungen für platzsparenden Verbau
- Fernbedienung zur Lautstärkeregelung des Subwoofers optional erhältlich
- Die perfekte Erweiterung für MATCH UPGRADE Verstärker dank Mono-Cinch Eingang
