Warnung：

1. 600W Grid Tie Solar Inverter geeignet für 2X300W-375W 36V Solarpanel (Vmp30-39V; Voc36-50V) Vmp = Betriebsspannung; Voc = Leerlaufspannung. Optimiert für  ochleistungsmodule mit 60 und 72  Zellen*. Jeder MC4-Zweig darf 375W nicht  überschreiten

2. Bitte schließen Sie das  230-V-Wechselstromkabel NICHT an Wandsteckdosen an, bevor alle Solarmodule  und Wechselrichter ordnungsgemäß angeschlossen sind

Mikro-Wechselrichter wandeln den Strom Ihrer Solarmodule in nutzbaren Strom um. Einphasige Mikrowechselrichter werden normalerweise in Wohn-und kleinen gewerblichen Umgebungen verwendet (unterstützt  einphasige oder dreiphasige Verbindung)

Wir haben die AC-Verkabelungslösung verbessert. Konfigurieren Sie Konverter für eine schnellere  Installation.Vermeiden Sie das Risiko einer  Fehlverdrahtung der Brand-, Null- und Erdungskabel.  In der Zwischenzeit ist der DC-Eingang mit einem  MC4-Anschluss ausgestattet, um ein Vertauschen der  positiven und negativen Anschlüsse zu vermeiden. (Manche  Kunden verlängern das Kabel des Solarmoduls so, dass  die positive und negative Polarität vertauscht sind.)

Grid Tie Inverter kann die vom Wechselrichter  erzeugte Leistung über das AC-Digitalmessgerät in Echtzeit überwachen. (Spannung, Strom, Wirkleistung,  elektrische Energie, Frequenz, Leistungsfaktor)  Keine Brandgefahr und kein Stromschlag während der  Installation und des Betriebs aufgrund des niedrigen Gleichstroms Spannung (bis zu 50V) im Vergleich zu  mindestens 200 V von String-Wechselrichtern

Stapelbare Verbindung; hochpräzise Phasenerkennung; Über-und Unterspannungsschutz; Über- und Unterfrequenzschutz; Inselbildungsschutz. Es sind  fast keine Wartungsarbeiten erforderlich, entfernen  Sie gelegentlich den Staub auf dem Photovoltaikmodul.

Wechselrichter der WVC-Serie Mit wasserdichtem, stromlinienförmigem IP65-Design, das Regenwasser auf der Oberflächenerosion effektiv verhindert,  integrierte MPPT-Funktion zur Verfolgung des maximalen Leistungspunkts mit hoher Leistung, die  besser in der Lage ist, Änderungen der  Sonnenhelligkeit zu verfolgen und unterschiedliche  Ausgangsleistungen zu steuern, Sonnenlicht effektiv  einzufangen und zu sammeln AC elektrische  Energieübertragung unter Verwendung der  Umkehrübertragungstechnologie. Die Ausgangsleistung  des Wechselrichters kann Lastpriorität, zusätzlichen  Strom ins Netz liefern und Sonnenlicht effizient in sauberen und grünen Strom umwandeln.

Spezifikation:
　

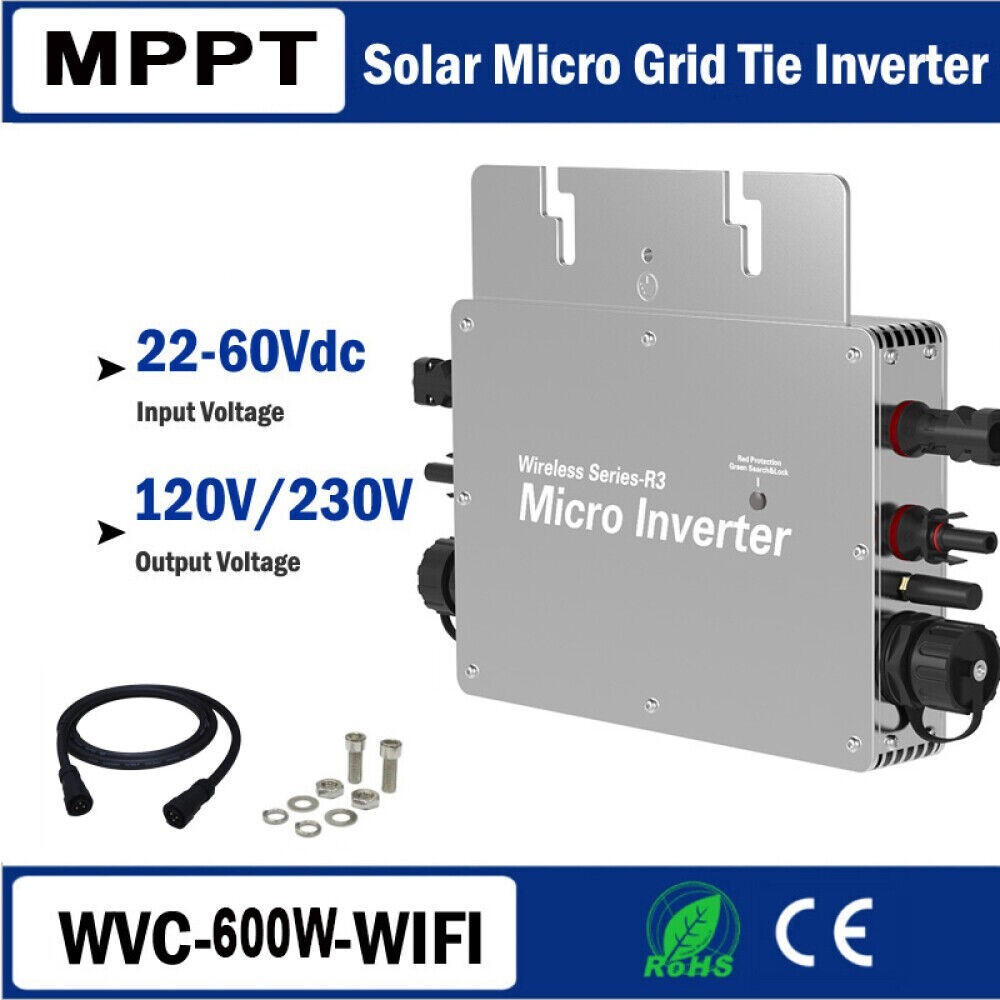

Modell:WVC-600W

Nennspannung: 220V

PV empfehlen: 2*300W~375W

Empfohlene PV (Voc): 34~50V DC

MPPT-Tracking-Spannung: 28 ~ 40 V DC

Maximaler Eingangsstrom: 26A

Nennausgangsstrom: 2,39 A

Maximale Einheiten pro Zweig: 10 STÜCKE

Frequenz:Automatischer Schalter 50/60Hz

Umgebungstemperatur: - 40℃bis +65℃

Abmessungen: 283 mm × 200 mm × 41,6 mm

Gewicht: 1,56 kg

Kühlung: Selbstkühlung

Zertifikat: CE
　

Wie benutzt man:

Schritt 1: Installieren Sie den Wechselrichter mit  den mitgelieferten Schrauben an der Halterung des  Photovoltaikmoduls, wie in der folgenden Abbildung  gezeigt:

Schritt 2: Verbinden Sie die positiven und negativen  Pole des DC-Anschlusssteckers auf der  Photovoltaikplatine mit der DC-Eingangsklemme des  Wechselrichters, wie unten gezeigt:

Schritt 3: Öffnen Sie die wasserdichte Abdeckung des  AC-Ausgangsanschlusses des Wechselrichters und  schließen Sie das AC-Kabel an den wasserdichten AC-Stecker  an. Die Anschlusstechnik ist wie im  Steckanschlussplan dargestellt:

Schritt 4: Verbinden Sie das AC-Ausgangskabel mit  dem AC-Hauptkabel;

Schritt 5: Schritte 1 bis 3 wiederholen, alle  Wechselrichter installieren und anschließen;

Schritt 6: Schließen Sie das AC-Hauptkabel an das  Versorgungsnetz an, um Ihre grüne Energiereise zu  beginnen.

Eigenschaft:
　

1.IP65 wasserdichtes Design (installiert an der Unterseite des Solarpanels)

2. AC-Datenüberwachungsbildschirm.

3. Eingebaute Hochleistungs-Maximum-Power-Point-Tracking-Funktion (MPPT)

4.600W Geeignet für 2X300W-375W 36V Solarpanel (Vmp30-39V; Voc36-50V)

5. Aluminiumlegierungsmaterial. Bessere Wärmeableitung.

6.Unterstützung einphasiger oder dreiphasiger Anschluss.

7.Einfache Verdrahtung.

8. Hochpräzise Phasenerkennung; Über- und Unterspannungsschutz; Über- und Unterfrequenzschutz; Inselschutz.
　

Zum Erwärmungsproblem des Wechselrichters:

Dies ist ein normales Phänomen. Alle elektronischen Geräte erzeugen während des Betriebs Wärme. Der Wechselrichter verwendet Aluminiumlegierungsmaterial.  Metall kann Wärme besser leiten. Der Wechselrichter  verfügt außerdem über einen Übertemperaturschutz, wenn die Temperatur zu hoch ist. Dann reduziert der  Wechselrichter automatisch die  Arbeitsleistungseffizienz. Oder aufhören zu arbeiten. Nach dem Abkühlen neu starten. Es wird empfohlen, den Wechselrichter an einem belüfteten, trockenen und kühlen Ort zu installieren.
　

Über Wechselrichterreparatur:

Nach einer großen Menge an Kundendatenrückmeldungen  kann der Wechselrichter nicht arbeiten, weil die DC- oder AC-Sicherung beschädigt ist. (Das rote Licht  leuchtet, weil das AC-Zubehör beschädigt ist, und  wenn das Licht aus ist, ist das DC-Zubehör  beschädigt.) Wenn dieses Problem auftritt, können  wir Ihnen kostenlos Zubehör zusenden. Und geben  Ihnen Wartungsvideoanweisungen. Sie können es leicht  ersetzen.

Das Paket beinhaltet:
1x Mikro-Wechselrichter

1x Handbuch（English）

1x Bag Screw

1x 1 meter M25 male Kabel
