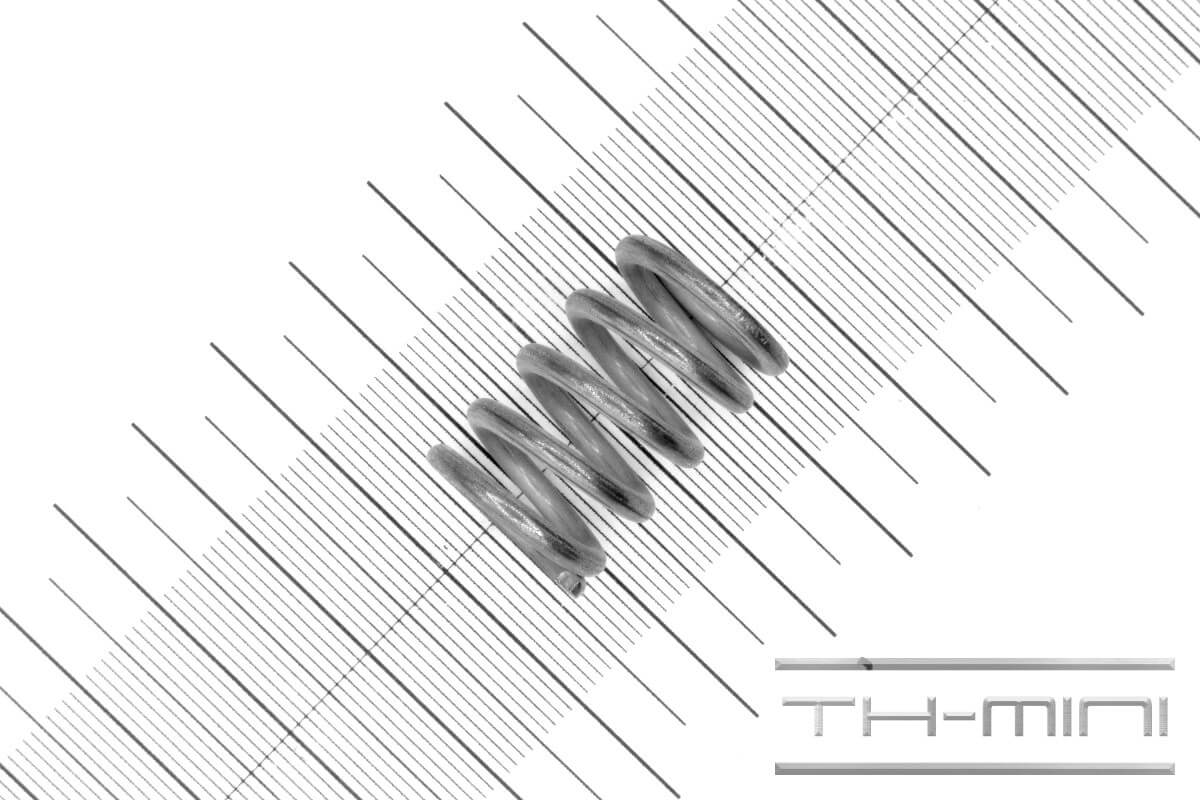

Druckfeder
Zum speichern und übertragen von Kräften.
Außen Durchmesser: 18,5 mm
Hülsendurchmesser: 19,3 mm
Dorndruchmesser: 12,9 mm
Ungespannte Länge: 27,5 mm
Größter Federweg: 12,337 mm
Kleinste Länge: 15,163 mm
Höchste Kraft der Feder: 294,147 N
Anzahl der federnden Windungen: 3,5
Steigung der Windungen: 7,143 mm
Federrate: 23,842 N/mm
Gewicht: 10,727 g
Werkstoff: EN 10270-3-1.4310
Einheiten: mm = Millimeter, N = Newton, g = Gramm
Empfehlung
In vielen Fällen reicht die Bestimmung der Grundmaße nicht aus. Einige Eigenschaften wie Federweg oder Federkraft sind zur Bestimmung der richtigen Feder wichtiger.
Die Werte unserer Federn werden sehr genau ermittelt und geprüft, somit ist es uns möglich Ihnen in unseren Datenblättern eine weit genauere Beschreibung der Beschaffenheit zu liefern als anderen Anbieter.
Durch die Verwendung hochwertiger Materialien wird, bei Einhaltung der Maximalwerte, eine Ermüdung der Feder auch nach längerem Gebrauch verhindert.
Bitte ermitteln Sie die Eigenschaften der von Ihnen benötigten Feder genau und vergleichen sie diese mit unserem Angebot, nur so kann die Langlebigkeit der Federn gewährleisetet werden.
Sollten Sie Fragen zum Angebot oder zur Berechnung der Eigenschaften haben, oder größere Mengen benötigen, schreiben Sie uns bitte eine Nachricht auf eEay
Erläuterung
Die Druckfeder ist aus dem Edelstahl EN 10270-3-1.4310 gefertigt.
Das Material hat hierbei eine Drahtstärke von 2,5 mm.
Der äußere Druchmesser der Feder beträgt 18,5 mm bei einer Toleranz von 0,3 mm.
Sollte die Feder von außen durch eine Hülse geführt werden, muss der innere Durchmesser der Hülse mindestens 19,3 mm betragen. Bei einer Führung von innen durch einen Dorn, darf dieser maximal 12,9 mm im Druchmesser betragen.
Die Länge beträgt 27,5 mm.
Hierbei sind die Windungen an den Enden angelegt und plan geschliffen.
Der größt mögliche Federweg bei gleichbleibender Belastung liegt bei 12,337 mm hat.
In diesem Zustand entwickelt die Feder eine höchste Kraft von 294,147 Newton, was einem Gewicht von 29,98 kg entspricht.
Die Feder hat 3,5 federnde Windungen mit einer Steigung von 7,143 mm.
Mit der Federrate kann man berechnen wie die Kraft pro Federweg steigt. Sie beträgt 23,842 N/mm.
Die Feder hat ein Gewicht von 10,727 Gramm.
Rostfrei ohne Beschichtung.
(Beschichtungen wie Zink lösen sich an bewegten Stellen ab und Rost kann ansetzen.)
Einsetzbar bei bis zu 250 Grad Umbebungstemperatur.
In Deutschland hergestellt.
