Komplettpaket 10,50 m² Solaranlage Vakuumröhrenkollektor Basis

FM-Artikelnummer: 460201200

Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Licence No. 011-7S3248 R)

Neue BAFA-Förderung für Solarthermieanlagen:

Basis-Förderung durch die Bafa wird gewährt nach erfolgter Installation und Inbetriebnahme der Anlage. Die aktuellen Rahmenbedingungen und Förderrichtlinien können Sie direkt bei der Bafa einsehen!

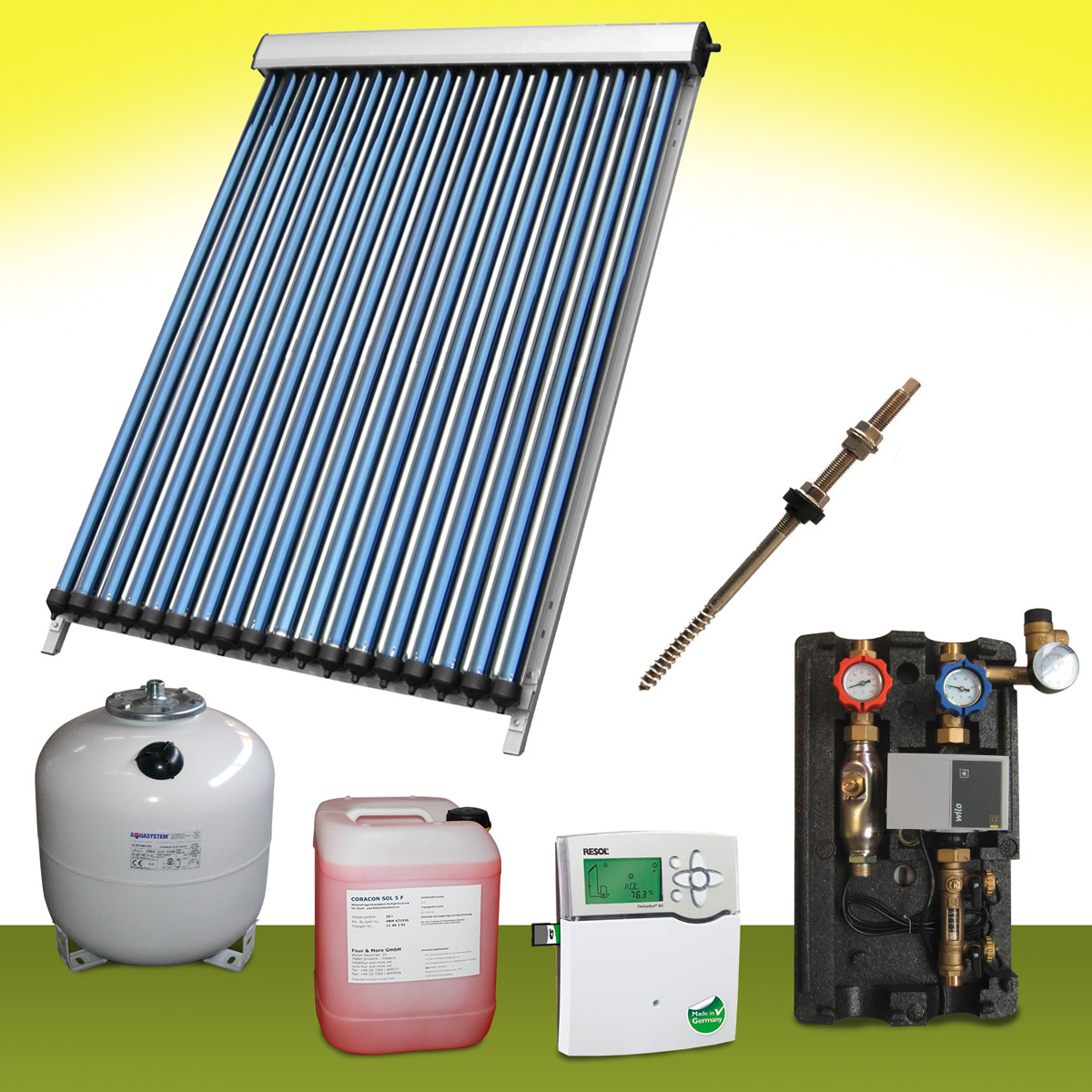

Dieses Set besteht aus folgenden Komponenten:

• 3 x Solarkollektoren SPA-24 bestehend aus 72 Vakuumröhren mit 10,50 m² Gesamtfläche
• 3 x Aluminiumrahmen mit Edelstahlschrauben der Kollektoren
• 18 x Stockschrauben
• 1 x Solar Ausdehnungsgefäß 35 Liter
• 20 Liter Solarflüssigkeit
• 1 x 2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal
• 1 x Systemregler Delta Sol BX ® für Solar- und Heizungsregelung

Produktbeschreibungen

1 Solar Ausdehnungsgefäß 35 Liter
	Vordruck 2,5 bar (kann auch beliebig geändert werden) Temperatureinsatzbereich -10°C bis 140°C Prüfdruck bei 11,4 bar Arbeitsdruck bis 8 bar

20 Liter Solarflüssigkeit
	Solarflüssigkeit - Fertigmischung Kälteschutz bis -28 °C in 10 oder 20 Liter Einheiten

2-Strang Solarstation
	Solarstation mit Solar Pumpe Wilo Yonos ParaST/7.0-PWM2 M Leistung 3-45W Drehzahlgeregelt über PWM Signal   2 Thermometer 2 Kugelhähne Manometer Sicherheitsventil mit einem großem Durchflussmengenregler  Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe

Systemregler Delta Sol BX ® für Solar- und Heizungsregelung
	Zubehör: 1 x Delta Sol® BX 1 x Sensor FKP6 1 x Sensor FRP6 Befestigungsmaterial Beschreibung: 4 Relaisausgänge 7 Sensoreingänge Datenaufzeichnung auf SD - Karte 2 PWM Ausgänge zur drehzahlgeregelten Ansteuerung von Standard- und energiesparenden hocheffizienten Pumpen Extragroßes Display Thermische Desinfektionsfunktion Überwärmeabfuhr Drainback-Option Resol VBus Hinterlegte Anlagenschemen und Piktogramme Bedienerfreundlich durch einfache Handhabung

Einfacher Selbstaufbau auf einem Dach als Beispiel (Dachhaken sind nicht in diesem Angebot enthalten!)

Technische Daten

Technische Daten unserer Solaranlage in diesem Set:

72 Vakuumröhren aus Borosilikatglas
Länge der Vakuumröhre:	1800 mm
Außendurchmesser:	58 mm
Jede Vakuumröhre ist 3-fach beschichtet (siehe Zeichnung)
Kupferanschlüsse am Sammler	22 mm
Wasser-Glycolinhalt im Sammler	ca. 1,5 Liter
Sammlergehäuse	aus wetterbeständigem Aluminium
Tauchhülse für Temperaturfühler	an jedem Kollektor im Sammler vorhanden
Hagelschlagsicher	bis 25 mm bei 30m/s
max. zulässiger Betriebsüberdruck	8 bar
Betriebsdruck	6 bar
max. Stagnationstemperatur	210 °C
Intertek Licence No.	011-7S3248 R
Solar Keymark test report	240429043GZU-001

Funktionsweise der Vakuumrohre:

Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum, welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.

Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Röhren einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.

Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.

ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre

AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre

Entscheiden Sie sich für eine der besten im Preis-Leistungsverhältnis erhältlichen Anlagen, die Sie auf dem Markt finden.
