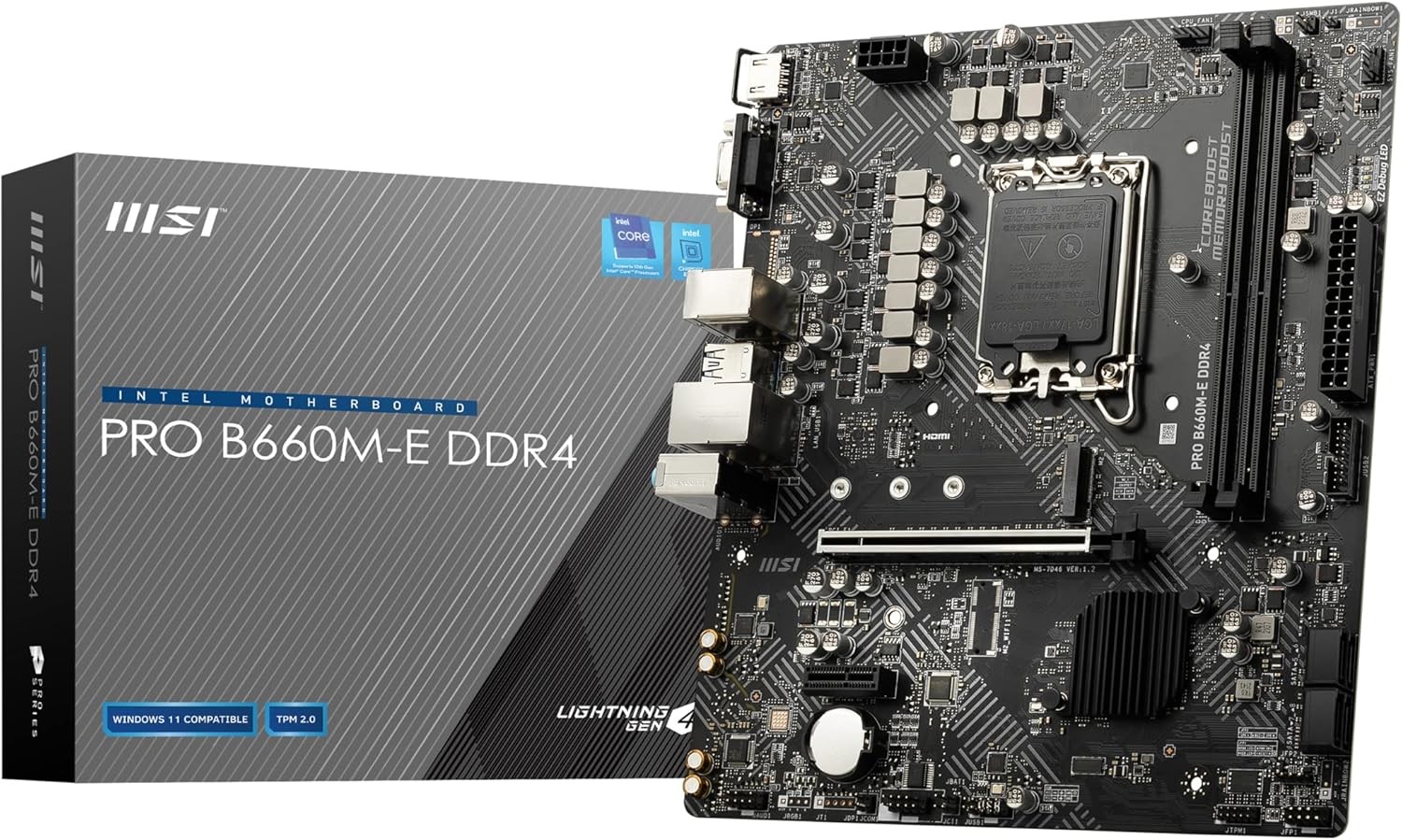

MSI PRO B660M-E DDR4 (7D46-003R)

Business-Eleganz

Das PRO B660M-E DDR4 ist ein businessorientiertes Micro-ATX-Mainboard mit dem neuesten Intel B660-Chipsatz und Gen4 M.2-Speicherfunktion.

• Unterstützt Intel Core Prozessoren der 12., 13. & 14. Generation (LGA 1700)
• 4 DIMMS DDR4 mit Memory Boost: Dual Channel (128GB Max. / 4600MHz OC)
• 1 x PCI-e 4.0 x16 (Steel Armor) Grafikkartensteckplatz
• Lightning Gen4 M.2-Steckplatz
• 7.1 HD-Audio mit Audio-Boost
• HDMI- & VGA-Anschlüsse
• 1G LAN

Unterstützt Intel Core-Prozessoren der 12., 13. & 14. Generation

Das PRO B660M-E DDR4-Mainboard unterstützt Intel Core-, Pentium Gold- und Celeron-Prozessoren der 12., 13. & 14. Generation.

Formfaktor: Micro-ATX
Sockel-Typ: LGA 1700
Chipsatz: Intel B660
Mainboards mit Intel B660-Chipsatz unterstützen Speicherübertaktung, aber keine CPU-Übertaktung.

Integrierte Kühlungsfunktionen

Chipsatz-Kühlkörper: Sorgt für passive Kühlung.

Frozr AI-Kühlung: Passt die Einstellungen des Systemlüfters automatisch an die CPU- und GPU-Temperaturen an

4 x DDR4 Dual Channel (4600 MHz Overclocked*)

Memory-Boost: Ein vollständig isolierter DDR-Schaltkreis liefert reine Datensignale für optimale Gaming- & Overclocking-Leistung.

XMP-Profile im MSI BIOS sind MSI OC LAB-geprüft und können einfach mit automatischen Energieeinstellungen für optimierte Speichergeschwindigkeit und Stabilität aktiviert werden.

*1DPC 1R Maximale Übertaktungsfrequenz 4600+ MHz je nach Speichermodulkapazität.


Verstärkter PCI-e 4.0 x16

MSI PCI Express Steel Armor-Steckplätze sind mit zusätzlichen Lötpunkten am Mainboard befestigt, um das Gewicht schwerer Grafikkarten zu tragen. Wenn jeder Vorteil im Gaming zählt, schützt Steel Armor die Kontaktstelle vor elektromagnetischen Störungen:

• 1 x PCI-e 4.0 x16 Steckplatz (mit Steel Armor)
• 2 x PCI-e 3.0 x1-Steckplätze

Gen4 M.2 Anschluss

Das PRO B660M-P DDR4-Mainboard verfügt über MSIs Lightning Gen4 M.2 Steckplatz:

1 x Gen4 x4 64Gb/s Steckplatz
* Unterstützt bis zu PCI-e 4.0 x4 & 2242/ 2260/ 2280 Speichergeräte.

1G LAN-Steuerung

1G LAN: Ein 1Gbit LAN-Controller sorgt für ein erstklassiges Netzwerkerlebnis.

Unterstützt 4K- & Legacy-Video: Enthält DisplayPort 1.4 (4K/60Hz) und HDMI 1.4 (4K/30Hz) sowie VGA-Anschlüsse für digitale und herkömmliche Anzeigen.

HD-Audio: 7.1-Kanal HD Audio mit Audio Boost.

USB 3.2 Gen 2 Typ-C: Verbindet sich mit Geräten und überträgt Dateien mit hoher Bandbreite (10Gb/s).

Technische Daten:

• Formfaktor µATX
• Sockel Intel 1700 (LGA1700)
• Chipsatz Intel B660
• CPU-Kompatibilität 300, Celeron G6000, Core i-12000, Core i-13000, Core i-14000, Pentium Gold G7000
• RAM-Slots 2x DDR4 DIMM, Dual Channel, UDIMM, max. 64GB (UDIMM)
• RAM-Taktfrequenz OC max. DDR4-4600
• RAM-Taktfrequenz nativ DDR4-3200 (300), DDR4-3200 (Celeron G6000), DDR4-3200 (Core i-12000), DDR4-3200 (Core i-13000), DDR4-3200 (Core i-14000), DDR4-3200 (Pentium Gold G7000)
• Anschlüsse extern 1x VGA (iGPU), 1x HDMI 2.1 (iGPU), 2x USB-A 3.0 (5Gb/?s, B660), 4x USB-A 2.0 (480Mb/?s), 1x RJ-45 1Gb LAN (Intel I219-V), 3x 3.5mm Klinke (Realtek ALC892), 1x PS/?2 Combo
• PCIe-Slots 1x PCIe 4.0 x16, 1x PCIe 3.0 x1
• M.2-Slots 1x M.2/?M-Key (PCIe 3.0 x4/?SATA, 2280/?2260/?2242)
• Sonstige Schnittstellen 4x SATA 6Gb/s (B660)
• Anschlüsse intern - USB 1x USB 3.0 Header 20-Pin (5Gb/?s, 2x USB 3.0, B660), 1x USB 2.0 Header 9-Pin (480Mb/?s, 2x USB 2.0)
• Anschlüsse intern - sonstige 1x seriell-Header, 1x TPM-Header, 1x Chassis Intrusion-Header, 1x MSI Tuning Controller Header (JDASH)
• Anschlüsse intern - Kühlung 1x CPU-Lüfter 4-Pin, 1x Lüfter 4-Pin
• Anschlüsse intern - Stromversorgung 1x 24-Pin ATX, 1x 8-Pin EPS12V
• Audio Realtek ALC892
• Grafik iGPU
• RAID-Level 0/?1/?5/?10
• VRM-Design 8+1, 9 virtuelle CPU-Phasen (2x4+1), 5 reale CPU-Phasen (4+1)
• MOSFETs VCORE 8x 55A SM4337/?SM4503 (High-/?Low-Side)
• MOSFETs SOC/VCCGT 2x 55A SM4337/?SM4503 (High-/?Low-Side)
• PWM-Controller RT3628AE (max. 9 Phasen)
• BIOS 1x 32MB (256Mb)
• Besonderheiten Audio+solid capacitors, Diagnostic LED (LED-Indikatoren)

Lieferumfang:

• MSI PRO B660M-E DDR4 (7D46-003R)

Zustand:

Es handelt sich um B-Ware. Dies bezeichnet Verkaufsartikel, die nach erfolgtem Widerruf zurück gesendet wurden, Demoware, Serviceware (Recertified) oder Ware, bei der die Originalverpackung nicht mehr vorhanden ist bzw. beschädigt wurde. Die Artikel weisen keine oder kleinere Gebrauchsspuren auf, die keinen Einfluss auf die Funktionsfähigkeit des Gerätes haben. Es werden nur die unter dem Punkt Lieferumfang aufgelisteten Bestandteile mitgeliefert, sämtliches Zubehör und andere Teile können fehlen. Alle Artikel wurden außerdem überprüft und sind technisch einwandfrei. Wir bitten zu beachten das der einwandfreie Zustand des CPU Sockels (Pins) vor dem Versand von uns dokumentiert und mit einem Aufkleber auf dem Mainboard festgehalten wird.
